1 范圍
1 范圍
本標準規定了LED路燈的要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存等。
本標準適用于道路和街路照明的LED燈具。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB/T 2423．10 電工電子產品環境試驗 第2部分：試驗方法 試驗Fc：振動(正弦)
GB/T 2423．17 電工電子產品環境試驗 第2部分：試驗方法 試驗Ka：鹽霧
GB/T 2423．22-2002 電工電子產品環境試驗 第2部分：試驗方法 試驗N：溫度變化
GB/T 2829 周期檢驗計數抽樣程序及表(適用于對過程穩定性的檢驗)
GB 7000．1-2007 燈具 第1部分：一般要求與試驗
GB 7000．5-2005 道路與街路照明燈具安全要求
GB 17625．1 電磁兼容 限值 諧波電流發射限值(設備每相輸入電流≤16A)(GB 17625．1-2003，IEC 61000-3-2：2001，IDT)
GB/T 17626．5 電磁兼容 試驗和測量技術 浪涌(沖擊)抗擾度試驗
GB 17743 電氣照明和類似設備的無線電騷擾特性的限值和測量方法
GB/T 18595 一般照明用設備電磁兼容度抗擾度要求(GB/T 18595-2001，idt IEC 61547：1995)
GB/T 24824 普通照明用LED模塊測試方法
CJJ 45 城市道路照明設計標準
3 術語和定義
3.1
LED路燈 LED road and street luminaire
一種使用半導體發光二極管作為光源的用于道路和街路照明的燈具。
3.2
LED電源控制器 LED power controler
連接在電源和LED光源之間，用來為L(zhǎng)ED光源提供穩定的電流，保證LED光源在限定的電流下工作的一個部件。
3.3
初始值 initial readings
燈具最初工作所測的光、電特性。
3.4
光通維持率 lumen maintenance ratio
燈具在規定工作條件下工作，在一特定時間點的光通量與該燈具的光通量初始值之比，以百分?jǐn)?shù)表示。
3.5
燈具光效 luminaire efficacy
燈具輸出光通量與燈具消耗電功率的比值。
3.6
光源腔 light cavity
用于放置、固定和保護光源的腔體。
4 要求
4.2 耐振動
LED路燈應能正常啟動，不應產生零部件脫焊、變形破損及其他影響燈具正常使用的缺陷。
4.3 耐鹽霧
燈具在濃度為5％，沉降率為(1～2)mL/h·80cm2的鹽霧下試驗，燈具應能正常工作，燈具上標記應清晰。
4.4 溫度循環
燈具在-40℃～55℃溫度范圍下試驗，燈具任何部件不應有裂痕或其他物理性損害，燈具上標記應清晰。
4.5 燈具凈重
額定功率不大于100W的燈具凈重不應大于12kg；額定功率大于100W且不大于200W的燈具凈重不應大于18kg；額定功率大于200W且不大于400W的燈具凈重不應大于24kg。
4.6 開關性能
燈具進行開關試驗10 000次后，燈具應能正常工作。
4.7 功率因數
燈具在規定條件下工作時，功率因數應大于0.95。
4.8 電壓波動
燈具應能在交流(220±20)V電壓范圍內正常工作，在此電壓范圍內任一電壓點對應的輸入功率相對于220V對應的輸入功率的變化率的絕對值應小于5％。
4.10 浪涌抗擾度
燈具應能承受表1中浪涌-交流電源輸入端口的電壓沖擊，試驗后燈具應能正常工作。

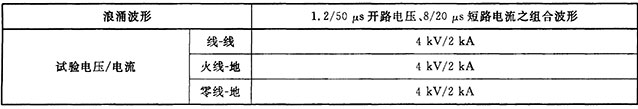

表1 浪涌-交流電源輸入端口的電壓要求
4.11 光特性參數
LED路燈顯色指數應大于70，光效初始值等級應符合表2的規定，色溫分級應符合表3的規定，色品坐標應符合表4的規定。

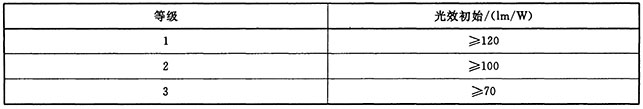

表2 光效初始值等級

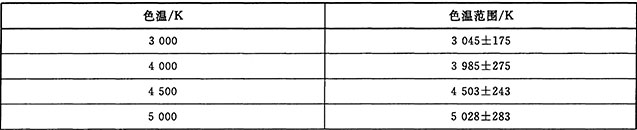

表3 色溫分級

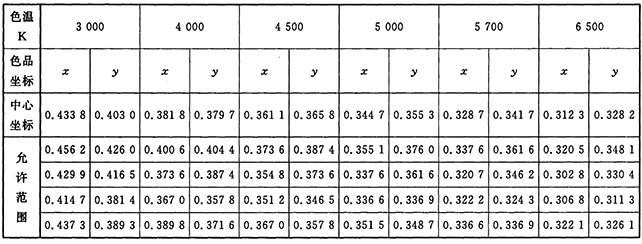

表4 色品坐標
4.12 光度分布特性
燈具的光度分布應符合CJJ 45的規定。
4.13 光通維持率
燈具在工作3000h時，其光通維持率應大于95％；在工作6000h時，其光通維持率應大于90％。
4.14 時間控制
燈具宜具有時間控制功能，燈具在規定的某一個時間點或某幾個時間點可以調整燈具輸出光通量。
4.15 光控
燈具宜具有光控功能。
5 試驗方法
5.1 一般規定
除另有規定的項目之外，全部試驗均應在環境溫度為(25±5)℃，相對濕度最大為65％的無對流風的環境中進行；全部試驗應在額定電壓額定頻率下測試，電源的電壓總諧波應小于3％。燈具應置于自由空間中。
5.3 耐振動試驗
燈具耐振動試驗按GB/T 2423.10的規定進行，燈具以其最不利的正常安裝位置在振動發生器上扣緊，重復振動5次，振動的強度是：
——持續時間：30min；
——振幅：0.35mm；
——頻率范圍：10Hz，55Hz，10Hz；
——掃頻速率：每分鐘約一次倍頻。
5.4 耐鹽霧試驗
燈具耐鹽霧試驗按GB/T 2423.17的規定進行，將燈具平放在試驗箱內。試驗周期為168h，分成7個連續的24h周期。在每周期中，前21h以額定電壓施加于燈具上，剩余的3h斷開電源。
5.5 溫度循環試驗
燈具在額定電壓條件下的溫度循環試驗按GB/T 2423.22-2002第2章的規定進行，選擇TA為-40℃，TB為+55℃，溫度變化率為(5±1)℃/min，兩個溫度各自暴露時間t1為3h，循環數為10個。
5.6 燈具凈重試驗
燈具凈重用誤差不大于0.01kg的量具測量。
5.7 開關能力試驗
給燈具施加額定電壓，以60s點燈，60s關燈為一次循環，重復進行10 000次。如果被測燈具能正常點亮，則記為一次有效開關，記錄被測燈具連續的有效累計開關試驗次數。如果被測燈具連續3次不能正常點亮或燈具失效，則終止試驗。試驗宜采用具有定時器的自動開關，所用定時器計時誤差應小于0.1％。
5.8 功率因數試驗
燈具的功率因數試驗按GB/T 24824的規定進行。
5.9 電壓波動試驗
首先測得燈具在額定電壓下的功率值，記為PR。然后給燈具施加從200V～240V的電壓，每次間隔5V，測得對應的功率值，分別為P1，P2，...,P9，分別計算與PR的相對變化率的絕對值，應小于5％。燈具的功率值測量按GB/T 24824的規定進行。
5.11 浪涌抗擾度試驗
燈具浪涌抗擾度試驗按GB/T 17626.5的規定進行。其中正脈沖的相位偏移應為90°，負脈沖的相位偏移應為270°。線-線進行正負脈沖試驗各5次，火線-地、零線-地進行正負脈沖試驗各5次。
5.12 光特性參數試驗
燈具顯色指數、相關色溫、色品坐標按GB/T 24824的規定進行，燈具的光效通過計算得出。
5.13 光度分布特性試驗
燈具光度分布特性試驗按GB/T 24824的規定進行。
5.14 光通維持率試驗
燈具的光通量試驗按GB/T 24824的規定進行，光通維持率通過計算得出。
5.15 時間控制試驗
具有時間控制的燈具，根據燈具的規格參數，燈具在規定某一個或某幾個時間點±5min之內自動調整燈具光輸出，自動調整次數和調整時間點由燈具制造廠商決定。
5.16 光控試驗
環境光照度低于15 lx時，燈具通電工作，環境光照度大于(20～30)lx時，燈具自動熄滅。試驗時用誤差小于0.1 lx照度計測量環境照度，在檢測到動作照度時，燈具延遲開關不應小于30s。
6 檢驗規則
6.1 出廠檢驗
每盞路燈在出廠時，應進行5.2.9、5.2.10、5.6、5.8、5.9的檢驗，若其中任何一項不符合本標準要求，則判該產品為不合格。
6.3 型式試驗抽樣按GB/T 2829進行，判別水平為I，一次抽樣方案為RQL 40。
7 標志、包裝、運輸和貯存
7.1 標志
燈具上應有下列清晰而牢固的標志：
a) 制造商名稱；
b) 產品名稱及規格型號；
c) 防護等級；
d) 額定工作電壓和工作頻率；
e) 額定輸入功率；
f) 額定工作電流；
g) 功率因數；
h) 燈具光效及光效等級；
i) 生產日期。
7.3 運輸
運輸時應輕裝輕卸，避免碰損，并防止日曬雨淋，防止接觸腐蝕性氣體及機械損傷。
7.4 貯存
燈具應貯存在干燥通風、無腐蝕性氣體和防火的庫房中，并應定期檢查保管情況。
