1 總 則
1.0.1 為保證建筑設備監控系統工程質量，做到技術先進、經濟合理、安全適用、穩定可靠，有利于公眾健康、設備安全和建筑節能，制定本規范。
1.0.2 本規范適用于新建、擴建和改建的民用建筑中建筑設備監控系統工程的設計、施工、調試、檢測、驗收與運行和維護。
1.0.3 建筑設備監控系統應具有可靠性、可維護性、可擴展性和開放性。監控系統工程的建設，應以建筑物的功能類別、被監控設備的使用需求和工程建設規模為依據，與建設工程同步設計、施工和驗收。
1.0.4 建筑設備監控系統工程建設與運行維護除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 建筑設備監控系統 building automation system(BAS)
將建筑設備采用傳感器、執行器、控制器、人機界面、數據庫、通信網絡、管線及輔助設施等連接起來，并配有軟件進行監視和控制的綜合系統。簡稱監控系統。
2.0.2 傳感器 sensor
能感受規定的被測量并按一定規律轉換成可用輸出信號的器件或裝置。
2.0.3 執行器 actuator
能接收控制信息并按一定規律產生某種運動的器件或裝置。
2.0.4 控制器 controller
能按預定規律產生控制信息，用以改變被監控對象狀況的器件或裝置。
2.0.5 人機界面 human machine interface(HMI)
人和計算機之間傳遞和交換信息的媒介。
2.0.6 數據庫 database
按一定的結構和組織方式存儲起來的相關數據的集合。
2.0.7 接口 interface
不同設備之間傳輸信息的物理連接和數據交換。
3 基本規定
3.0.1 監控系統應能滿足建筑物的功能、使用環境、運營管理和能效等級等要求，并應實現設備運行安全、可靠、節能和環保。
3.0.2 監控系統工程，應由功能設計、系統配置、施工安裝、調試和試運行、檢測、驗收、運行和維護等階段組成，各階段應做好技術配合及交接。
3.0.3 被監控設備應具備監控系統要求的連接條件，各專業應做好技術配合。
3.0.4 監控系統功能設計應通過技術經濟比較確定監控的范圍和內容。
3.0.5 監控系統應由傳感器、執行器、控制器、人機界面、數據庫、通信網絡和接口等組成。
3.0.6 監控系統配置應滿足功能設計的要求，應優先選用節能、環保的產品。列入國家淘汰產品目錄的產品不得在監控系統中使用。
3.0.7 針對項目編制的應用軟件設計應與監控系統設計同步，應用軟件的編程應與監控系統施工同步。
3.0.8 監控系統的施工安裝應以功能設計和系統配置為依據，并應便于運行和維護。
3.0.9 監控系統施工安裝后，應進行系統調試和試運行。
3.0.10 監控系統試運行后應進行檢測，且檢測結果應滿足功能設計的要求。
3.0.11 監控系統工程的施工安裝、調試和試運行、檢測和驗收應按現行國家標準《智能建筑工程施工規范》GB 50606和《智能建筑工程質量驗收規范》GB 50339的規定執行。
3.0.12 監控系統驗收交付運行后，應定期進行維護，并應使監控系統在實際工況下的運行滿足功能設計要求。
4 功能設計
5 系統配置
6 施工安裝
6.0.1 監控系統的施工安裝應以經批準的工程技術文件為依據，工程技術文件應包括施工圖、施工組織計劃、設計變更通知單和工程變更洽商記錄。
6.0.2 監控系統施工前應做好各項準備工作，并應符合下列規定：
1 施工前應對監控系統施工單位與相關各施工單位的工作范圍和分工界面進行確認，并應明確各相關方的工作分工及配合內容；
2 應核對被監控設備，且應滿足監控系統接入的條件、通信和控制的要求；
3 應對施工人員進行安全教育和技術交底工作，并應按照本規范附錄B表B.0.1的規定填寫施工交底記錄。
6.0.3 監控系統的接線應符合下列規定：
1 接線前應根據線纜所連接的設備電氣特性，檢查線纜敷設及設備安裝的正確性；
2 應按施工圖及產品的要求進行端子連接，并應保證信號極性的正確性；
3 接線應整齊，不宜交叉，并應固定牢靠，端部均應標明編號，字跡應清晰牢固，宜采用與設備標識一致的派生編號對各接線端點進行標識；
4 控制器箱內線纜應分類綁扎成束，交流220V及以上的線路應有明顯的標記和顏色區分。
6.0.4 監控系統的設備在安裝前應進行檢查，并應符合下列規定：
1 設備的型號、規格、主要尺寸、數量、性能參數等應符合設計要求；
2 設備外形應完整，不得有變形、脫漆、破損、裂痕及撞擊等缺陷；
3 設備柜內的配線不得有缺損、短線現象，配線標記應完善，內外接線應緊密，不得有松動現象和裸露導電部分；
4 設備內部印制電路板不得變形、受潮，接插件應接觸可靠，焊點應光滑發亮、無腐蝕和外接線現象；
5 設備的接地應連接牢靠，且接觸良好。
6.0.5 傳感器和執行器的安裝應符合下列規定：
1 管道外貼式溫度和流量傳感器安裝前，應先將管道外壁打磨光滑，測溫探頭與管壁貼緊后再加保溫層和外敷層；
2 在非室溫管道上安裝的設備，應做好防結露措施；
3 安裝位置不應破壞建筑物外觀及室內裝飾布局的完整性；
4 四管制風機盤管的冷熱水管電動閥共用線應為零線。
6.0.6 電磁流量計的安裝應符合下列規定：
1 電磁流量計不應安裝在有較強的交直流磁場或有劇烈振動的位置；
2 電磁流量計外殼、被測流體及管道連接法蘭之間應做等電位聯結，并應接地；
3 在垂直的管道上安裝時，流體流向應自下而上；在水平的管道上安裝時，兩個測量電極不應在管道的正上方和正下方位置。
6.0.7 超聲波流量計的安裝應符合下列規定：
1 應安裝在直管段上，并宜安裝在管道的中部；
2 被測管道內壁不應有影響測量精度的結垢層和涂層。
6.0.8 電量傳感器的安裝應符合下列規定：
1 電壓互感器輸入端不得短路；
2 電流互感器輸入端不得開路。
6.0.9 防凍開關的安裝應符合下列規定：
1 防凍開關的探測導線應安裝在熱交換盤管出風側；
2 探測導線應纏繞在盤管上，并應接觸良好；探測導線展開后，不得打結，表面不得有斷裂或破損，折返點宜采用專用附件固定。
6.0.10 溫控器的安裝應符合下列規定：
1 溫控器的安裝位置與門、窗和出風口的距離宜大于2m，不應安裝在陽光直射的地方，不應安裝在空氣流動死區；
2 溫控器應安裝在對應空調設備溫度調節區域范圍內，不同區域的溫控器不應安裝在同一位置；
3 當溫控器與其他開關并列安裝時，高度差應小于1mm；在同一室內非并列安裝時，高度差應小于5mm。
6.0.11 變頻器的安裝應符合下列規定：
1 安裝前應檢查安裝環境、電源電壓、輸入和輸出信號以及接線方式等，并應符合設計和產品的要求；
2 變頻器宜安裝在電氣控制箱(柜)內，且電氣控制箱(柜)宜與被監控電機就近安裝；
3 變頻器與周圍阻擋物的距離不應小于150mm；采用柜式安裝的，應有通風散熱措施；
4 控制回路接線應符合下列規定：
1)控制回路與主回路應分開走線；
2)控制回路應采用屏蔽線。
6.0.12 控制器箱體安裝前，應根據施工圖預先完成箱體內部接線。
6.0.13 監控計算機的安裝應符合下列規定：
1 規格型號應符合設計要求；
2 應安裝與監控系統運行相關的軟件，且操作系統、防病毒軟件應設置為自動更新方式；
3 軟件安裝后，監控計算機應能正常啟動、運行和退出；
4 在網絡安全檢驗后，監控計算機可在網絡安全系統的保護下與互聯網相聯，并應對操作系統、防病毒軟件升級及更新相應的補丁程序。
6.0.14 設備標識應符合下列規定：
1 應對包括控制器箱、執行器、傳感器在內的所有設備進行標識；
2 設備標識應包括設備的名稱和編號；
3 標識物材質及形式應符合建筑物的統一要求，標識物應清晰、牢固；
4 對于有交流220V及以上線纜接入的設備應另設標識。
6.0.15 設備安裝記錄的填寫應符合本規范附錄B中表B.0.2的規定。
6.0.16 監控系統施工安裝完成后，應對完成的分項工程逐項進行自檢，并應在自檢全部合格后，再進行分項工程驗收。
7 調試和試運行
7.0.1 監控系統調試前應具備下列條件：
1 施工安裝完成，并自檢合格；
2 自帶控制單元的被監控設備能正常運行；
3 完成與被監控設備相連管道的清潔、吹掃、耐壓和嚴密性檢驗等工作，管道上各分支管路的流量分配達到設計工況要求；
4 數字通信接口通過接口測試；
5 針對項目編制的應用軟件編制完成。
7.0.2 監控系統調試前應根據設計文件編制調試大綱，調試大綱應包括下列內容：
1 項目概況；
2 調試質量目標；
3 調試范圍和內容；
4 主要調試工具和儀器儀表說明；
5 調試進度計劃；
6 人員組織計劃；
7 關鍵項目的調試方案；
8 調試質量保證措施；
9 調試記錄表格。
7.0.3 監控系統的調試工作應包括下列內容：
1 系統校線調試；
2 單體設備調試；
3 網絡通信調試；
4 各被監控設備的監控功能調試；
5 管理功能調試。
7.0.4 監控系統調試應符合現行國家標準《智能建筑工程施工規范》GB 50606的規定。
7.0.5 調試工作應進行記錄，控制器線纜測試記錄和單點調試記錄應符合現行國家標準《智能建筑工程施工規范》GB 50606的規定。網絡通信調試記錄、被監控設備監控功能調試記錄、監控機房設備調試記錄和與其他智能化系統關聯功能調試記錄的格式，應符合本規范附錄C的規定。
7.0.6 監控系統調試結束后，應模擬全年運行中可能出現的各種工況，對被監控設備的監控功能和系統管理功能進行自檢，并應全部符合本規范第4章的規定。在自檢全部合格后，進行分項工程驗收。
7.0.7 施工安裝和系統調試等分項工程驗收合格，且被監控設備試運轉合格后，應進行系統試運行，且試運行宜與被監控設備聯合進行。
7.0.8 監控系統試運行應連續進行120h，并應在試運行期間對建筑設備監控系統的各項功能進行復核，且性能應達到設計要求。當出現系統故障或不合格項目時，應整改并重新計時，直至連續運行滿120h為止。
7.0.9 監控系統試運行時應填寫《試運行記錄》，且記錄應符合現行國家標準《智能建筑工程質量驗收規范》GB 50339的規定。試運行后應形成試運行報告。
7.0.10 監控系統試運行報告應包括系統概況、試運行條件、試運行工作流程、安全防護措施、試運行記錄和結論，當出現系統故障或不合格項目時，還應列出整改措施。
8 檢 測
9 驗 收
9.0.1 監控系統可獨立進行子分部工程驗收。
9.0.2 監控系統驗收應具備下列條件：
1 按經批準的工程技術文件施工完畢；
2 完成調試及自檢，并出具系統自檢記錄；
3 分項工程驗收合格，并出具分項工程質量驗收記錄；
4 完成系統試運行，并出具系統試運行報告；
5 系統檢測合格，并出具系統檢測報告或系統檢測記錄；
6 完成技術培訓，并出具培訓記錄。
9.0.3 監控系統工程驗收的組織應符合下列規定：
1 建設單位應組織工程驗收小組負責工程驗收；
2 工程驗收小組的人員應根據項目的性質、特點和管理要求確定，并應推薦組長和副組長；驗收人員的總數應為單數，其中專業技術人員的數量不應低于驗收人員總數的50％；
3 建設單位項目負責人，總監理工程師，施工單位項目負責人和技術、質量負責人，設計單位工程項目負責人等，均應參加工程驗收；
4 驗收小組應對工程實體和資料進行檢查，并應作出正確、公正、客觀的驗收結論。
9.0.4 驗收小組的工作應包括下列內容：
1 檢查驗收文件；
2 抽檢和復核系統檢測項目；
3 檢查觀感質量。
9.0.5 驗收文件應包括下列內容：
1 竣工圖紙；
2 設計變更和洽商；
3 設備材料進場檢驗記錄及移交清單；
4 分項工程質量驗收記錄；
5 試運行記錄；
6 系統檢測報告或系統檢測記錄；
7 培訓記錄和培訓資料。
9.0.6 監控系統驗收工作應填寫《分部(子分部)工程質量驗收記錄表》，且記錄格式應執行現行國家標準《智能建筑工程質量驗收規范》GB 50339的規定。
9.0.7 監控系統驗收結論與處理應符合下列規定：
1 驗收結論應分為合格和不合格；
2 驗收文件齊全、復核檢測項目合格且觀感質量符合要求時，驗收結論應為合格，否則應為不合格；
3 當驗收結論為不合格時，施工單位應限期整改，直到重新驗收合格；整改后仍無法滿足設計要求的，不得通過驗收。
10 運行和維護
10.0.1 監控系統的運行和維護應具備下列條件：
1 建立系統技術檔案；
2 運行維護人員經過培訓。
10.0.2 監控系統運行期間，應對操作人員的權限進行管理和記錄。
10.0.3 監控系統運行記錄應定期進行備份，且備份周期宜為半年到一年。
10.0.4 監控計算機不應安裝與監控系統運行無關的應用軟件。
10.0.5 當進行被監控動力設備的維護保養時，應將遠程／就地轉換開關置于“就地”狀態，并應做好帶電操作的防護工作及緊急處理措施。
10.0.6 傳感器應定期進行維護保養，且維護保養周期宜為一個月至三個月。維護保養應包括下列內容：
1 在人機界面上查看故障報警標識和顯示數值；
2 檢查傳感器的連接和工作狀況；
3 清理敏感元件的雜物及污垢，必要時采取防腐措施；
4 檢查無線式傳感器的供電。
10.0.7 執行器應定期進行維護保養，且維護保養周期宜為三個月至六個月。維護保養應包括下列內容：
1 進行機械潤滑及防腐處理；
2 在人機界面上查看故障報警標識；
3 檢查執行器的接線和工作狀況。
10.0.8 控制器應定期進行維護保養，且維護保養周期宜為三個月至六個月。維護保養應包括下列內容：
1 檢查標識、接線和工作狀況；
2 檢查工作環境；
3 檢查電池的電量；
4 清理控制器箱內的灰塵和雜物。
10.0.9 監控系統運行期間，宜每年對設備運行和能耗監測數據等記錄進行分析，并提出自控程序的調整建議。
10.0.10 當被監控設備停止運行一個月及以上時，重新運行前，應全面檢查被監控設備及其監控設備。
10.0.11 當傳感器發生故障時，應將監控系統的手動／自動模式置于“手動”模式。維修或更換后，應恢復原有監控功能。
10.0.12 當執行器發生故障時，應發出維修提示。維修或更換后，應恢復原有監控功能。
10.0.13 當控制器發生故障時，應將相關被監控設備電氣控制箱(柜)的手動／自控轉換開關置于“手動”狀態。維修或更換后，應恢復原有監控功能。
10.0.14 當監控計算機發生故障時，應及時修復并恢復原有監控功能。
附錄A 標準化功能描述方法
A.0.1 監測功能的描述應符合下列規定：
1 應包括每個監測點的物理位置、采樣方式、數據類型、取值范圍、取值精度、顯示位置、允許延時和記錄要求等內容；
2 監測點應包括環境參數、設備啟停狀態反饋、設備調節狀態反饋、手動／自動轉換開關狀態和能耗量等；
3 監測功能描述格式宜按表A.O.1執行。
表A.0.1 監測功能描述
| 監測點 | 安裝位置 | 采樣方式 | 數據 | 顯示方式 | 記錄方式 | ||||||
| 周期性 | 數變 就發 |
類型 | 取值 范圍 |
測量 精度 |
狀態 說明 |
顯示 位置 |
允許 延時 |
記錄 周期 |
記錄 時長 |
||
A.0.2 安全保護功能的描述應符合下列規定：
1 應包括有報警及安全保護需求的監測點的物理位置、采樣方式、動作閾值、相應動作、動作順序、允許延時和記錄要求等內容；
2 安全保護功能描述格式宜按表A.0.2執行。
表A.0.2 安全保護功能描述
A.0.3 遠程控制功能的描述應符合下列規定：
1 應包括通過人機界面啟停被監控設備時的操作位置、允許延時和記錄時長等內容；
2 遠程控制功能描述格式宜按表A.0.3執行。
表A.0.3 遠程控制功能描述
| 被監控設備 | 操作位置 | 允許延時 |
記錄時長 |
A.0.4 自動控制功能應包含自動啟停和自動調節，且功能描述應符合下列規定：
1 應包括自動控制用信息點描述和自動控制算法描述；
2 自動控制用信息點描述應包括各信息點的物理位置、數據類型、取值范圍、精度和狀態說明等內容，信息點應包括自動控制算法所需的輸入、輸出和中間變量等內容；
3 自動控制算法描述應包括自動控制算法的名稱、觸發方式、條件、動作和目標等內容；
4 自動控制功能描述格式宜按表A.0.4-1和表A.0.4-2執行。

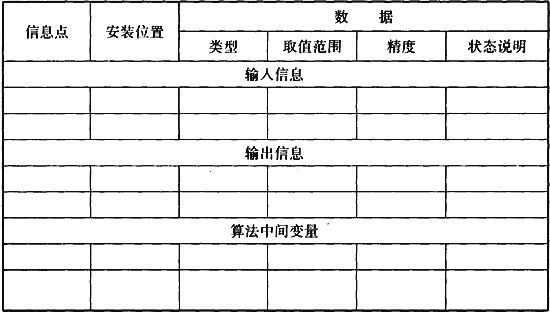

表A.0.4-1 自動控制用信息點描述
表A.0.4-2 自動控制算法描述
A.0.5 被監控設備控制權限的描述應包括操作源和控制權限修改規則，并宜按表A.0.5執行。
表A.0.5 被監控設備的控制權限描述
| 被監控設備 | 操作源 | 控制權限修改 | ||||
| 界面1 | 界面2 | 算法1 | 算法2 | 位置 | 邏輯 | |
附錄B 施工安裝部分記錄
B.0.1 監控系統施工前應對施工人員進行技術交底工作，并應按表B.0.1填寫施工技術交底記錄。

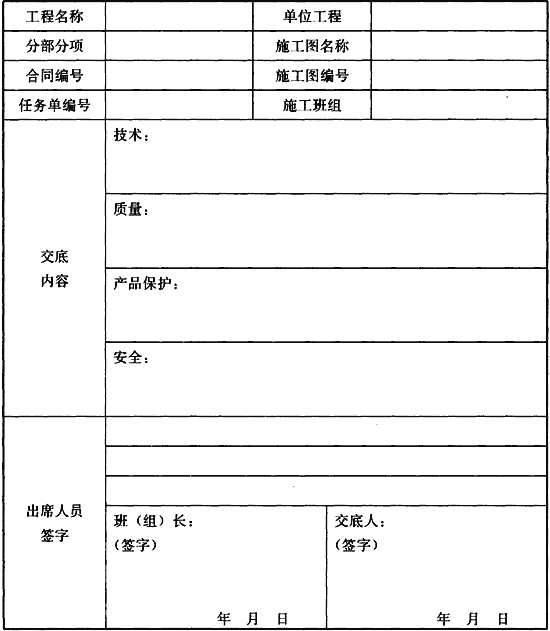

表B.0.1 施工技術交底記錄
B.0.2 監控系統施工安裝完畢后，應形成文檔記錄，設備安裝記錄應按表B.0.2填寫。

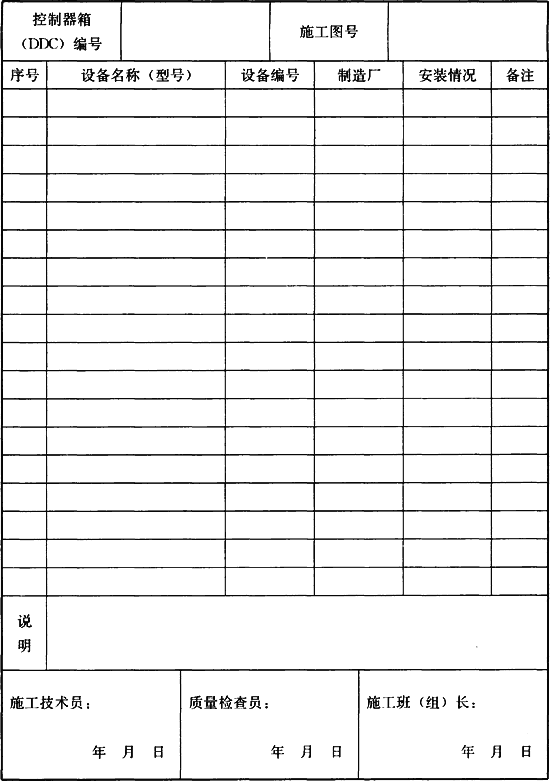

表B.0.2 設備安裝記錄
附錄C 系統調試記錄樣表
C.0.1 網絡通信調試記錄應由調試人員填寫，由技術或質量負責人作出結論，由項目經理認可，并可按表C.0.1的格式填寫。

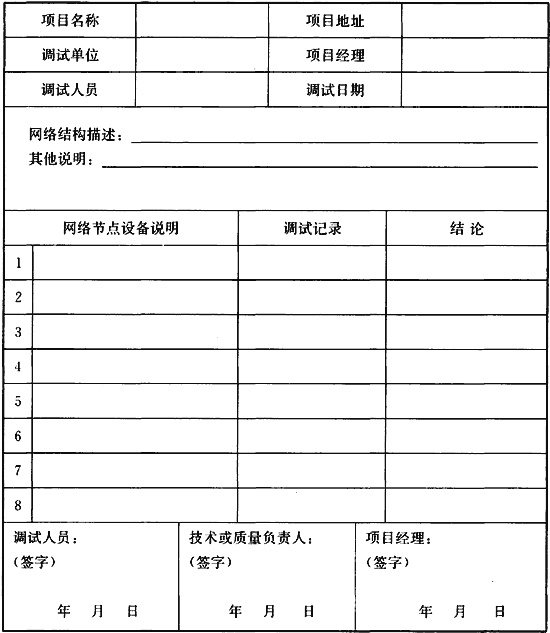

表C.0.1 網絡通信調試記錄
C.0.2 各被監控設備的監控功能調試記錄應由調試人員填寫，由技術或質量負責人作出結論，由項目經理認可，并可按表C.0.2的格式填寫。

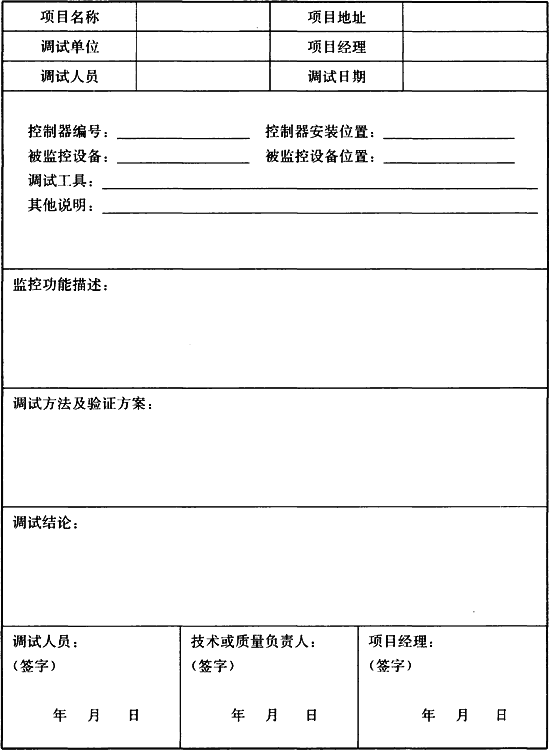

表C.0.2 被監控設備的監控功能調試記錄
C.0.3 監控機房設備包含人機界面和數據庫等的調試記錄應由調試人員填寫，由技術或質量負責人作出結論，由項目經理認可，并可按表C.0.3的格式填寫。
表C.0.3 監控機房設備調試記錄
C.0.4 與其他智能化系統關聯功能調試記錄應由調試人員填寫，由技術或質量負責人作出結論，由項目經理認可，并可按表C.0.4的格式填寫。
表C.0.4 與其他智能化系統關聯功能調試記錄
