1 范圍
1 范圍
本標準規定了城市軌道交通鋼鋁復合導電軌的術語和定義、材料、規格、要求、檢驗規則和試驗方法、標志、包裝、運輸和貯存、質量保證與質量證明書等。
本標準適用于城市軌道交通牽引供電系統鋼鋁復合導電軌的設計、生產、試驗、檢驗和驗收等。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB／T 93 標準型彈簧墊圈
GB／T 95 平墊圈C級
GB／T 97.1 平墊圈A級(GB／T 97.1-2002，eqv ISO 7089：2000)
GB／T 191 包裝儲運圖示標志
GB／T 228.1 金屬材料 拉伸試驗 第1部分：室溫試驗方法
GB／T 231.1 金屬材料 布氏硬度試驗 第1部分：試驗方法
GB／T 709 熱軋鋼板和鋼帶的尺寸、外形、重量及允許公差
GB／T 1220 不銹鋼棒
GB／T 1804 一般公差 未注公差的線性和角度尺寸的公差
GB／T 2040 銅及銅合金板材
GB／T 2100 一般用途耐蝕鋼鑄件
GB／T 2101 型鋼驗收、包裝、標志及質量證明書的一般規定
GB／T 2828.1 計數抽樣檢驗程序 第1部分：按接收質量限(AQL)檢索的逐批檢驗抽樣計劃
GB／T 2829 周期檢驗計數抽樣程序及表
GB／T 3098.6 緊固件機械性能 不銹鋼螺栓、螺釘和螺柱
GB／T 3098.15 緊固件性能 不銹鋼螺母
GB／T 3190 變形鋁及鋁合金的化學成分
GB／T 4237 不銹鋼熱軋鋼板和鋼帶
GB／T 5231 加工銅及銅合金化學成分和產品形狀
GB／T 6414 鑄件尺寸公差與機械加工余量
GB／T 6892 一般工業用鋁及鋁合金擠壓型材
GB／T 10125 人造氣霧腐蝕試驗 鹽霧試驗(GB／T 10125-1997，eqv ISO 9227：1990)
GB／T 10411 城市軌道交通直流牽引供電系統
GB／T 14846 鋁及鋁合金擠壓型材尺寸偏差
GB／T 16474 變形鋁及鋁合金牌號表示方法
GB／T 16475 變形鋁及鋁合金狀態代號
GB／T 17505 鋼及鋼產品交貨一般技術要求(GB／T 17505-1998，eqv ISO 404：1992)
GB／T 19001 質量管理體系要求(GB／T 19001-2008，ISO 9001：2008，IDT)
GB／T 21562 軌道交通可靠性、可用性、可維修性和安全性規范及示例(GB／T 21562-2008，IEC 62278：2002，IDT)
GB 50157 地鐵設計規范
TB／T 1677 電氣化鐵道牽引供電系統術語
TB／T 2073 電氣化鐵路接觸網零部件技術條件
TB／T 2074 電氣化鐵路接觸網零部件試驗方法
3 術語和定義
3.1
鋼鋁復合導電軌 aluminum-steel conductor rail
鋼鋁復合導電軌是城市軌道交通牽引網中的供電軌，由鋼鋁復合軌、普通接頭、膨脹接頭、端部彎頭、電纜連接板、中心錨結、連接組件等構成。
3.2
鋼鋁復合軌 aluminum-steel rail
用于城市軌道交通的導電裝置，由接觸面的不銹鋼帶與軌本體的鋁合金型材復合成的一個整體。
3.3
普通接頭 bolted joint
用于鋼鋁復合軌的軌與軌之間進行連接并傳導電能的裝置。
3.4
膨脹接頭 expansion joints
用于相鄰錨段中間設立的機械斷口，使其兩側的鋼鋁復合軌可沿著縱向中心線自由熱脹冷縮且保持電流通暢，并能使列車受流器不間斷取電的裝置。
3.5
導電軌夾板 conductor fishplate
用于鋼鋁復合軌的軌與軌之間起連接作用的夾板。
3.6
端部彎頭 ramp
用于保證車輛受流器可以平滑地過渡到鋼鋁復合軌水平接觸面的裝置。它的一端與鋼鋁復合軌平行，另一端則彎曲成一定角度，以利于平滑過渡。按列車運行速度，可分為高速端部彎頭和低速端部彎頭。
3.7
電纜連接板 cable terminals board
用于將電纜和鋼鋁復合軌進行連接的導電裝置。
3.8
錨段 contact line section
接觸懸掛機械上獨立的線段，段內無電氣斷口。
3.9
中心錨結 mid-point anchor
設在接觸懸掛錨段中部，防止兩端補償器向一側滑動和縮小事故范圍的裝置。
3.10
連接組件 connected components
用于將導電軌夾板、膨脹接頭、端部彎頭與鋼鋁復合軌進行連接的緊固件，包括螺栓、螺母、平墊圈、彈簧墊圈、錐形墊圈等。
3.11
支撐跨距 insulation span
鋼鋁復合軌在鋪設中相鄰兩個絕緣支撐點之間的距離。
3.12
標準定尺長度 standard length
鋼鋁復合軌的標準制造長度。
4 材料
5 規格
5.2 普通接頭
普通接頭外形結構見圖2。

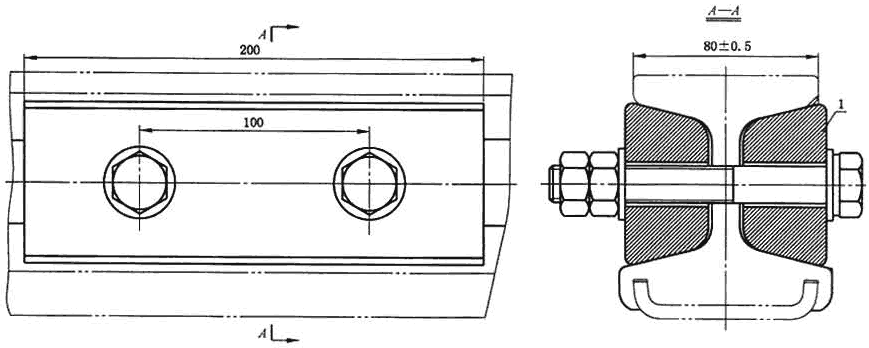

圖2 普通接頭參考示例圖
5.3 膨脹接頭
膨脹接頭分Ⅰ型和Ⅱ型兩種，外形及主要尺寸見圖3(Ⅰ型膨脹接頭參考示例圖)和圖4(Ⅱ型膨脹接頭參考示例圖)。

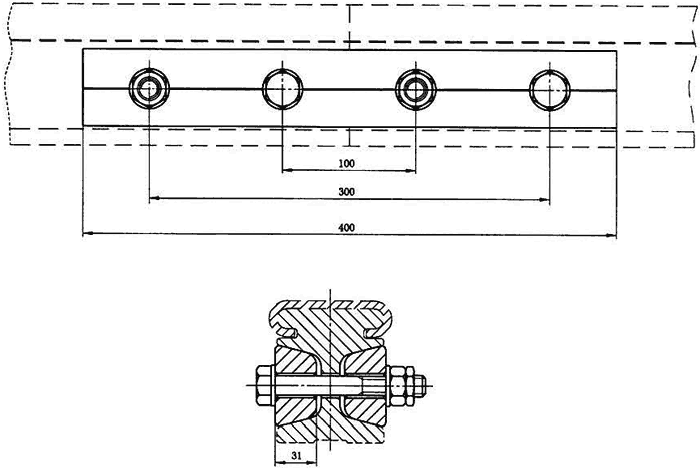

圖3 Ⅰ型膨脹接頭參考示例圖

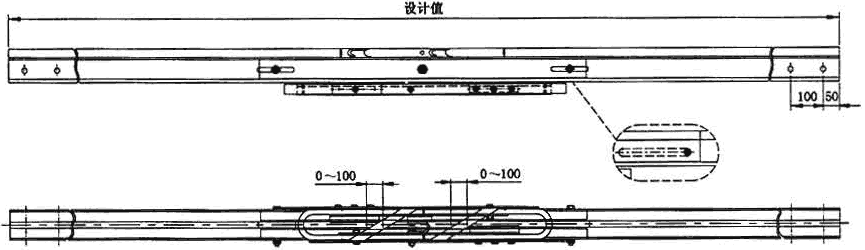

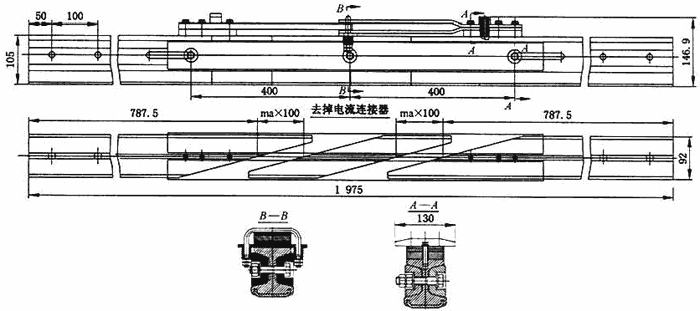

圖4 Ⅱ型膨脹接頭參考示例圖
5.4 端部彎頭
端部彎頭分高速和低速兩種，高速端部彎頭適用于正線，低速端部彎頭適用于車場線，外形及主要尺寸見圖5(高速端部彎頭參考示例圖)和圖6(低速端部彎頭參考示例圖)。

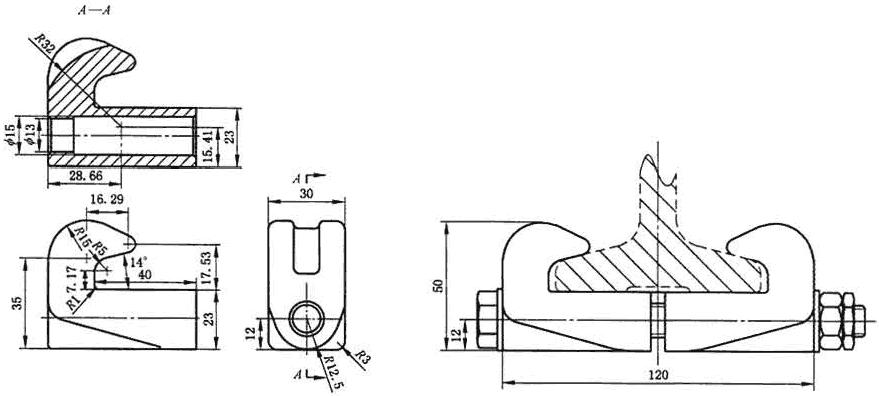

圖5 高速端部彎頭參考示例圖

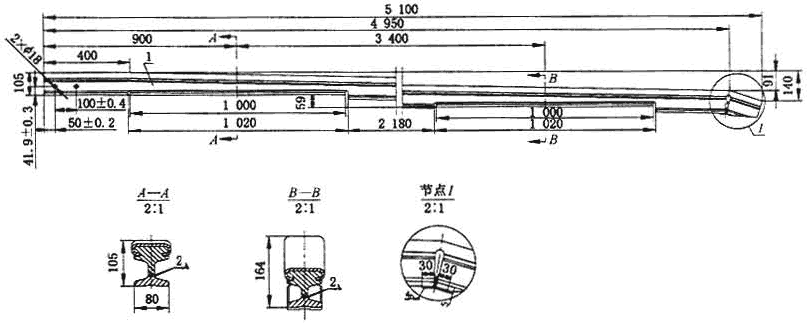

圖6 低速端部彎頭參考示例圖
5.5 電纜連接板
電纜連接板分Ⅰ型和Ⅱ型兩種，外形及主要尺寸見圖7(Ⅰ型電纜連接板參考示例圖)和圖8(Ⅱ型電纜連接板參考示例圖)。
圖7 Ⅰ型電纜連接板參考示例圖
說明：1——接地掛環；2——鋁板；3——T2銅排
圍8 Ⅱ型電纜連接板參考示例圖
5.6 中心錨結
中心錨結分Ⅰ型和Ⅱ型兩種，外形及主要尺寸見圖9(Ⅰ型中心錨結參考示例圖)和圖10(Ⅱ型中心錨結參考示例圖)。

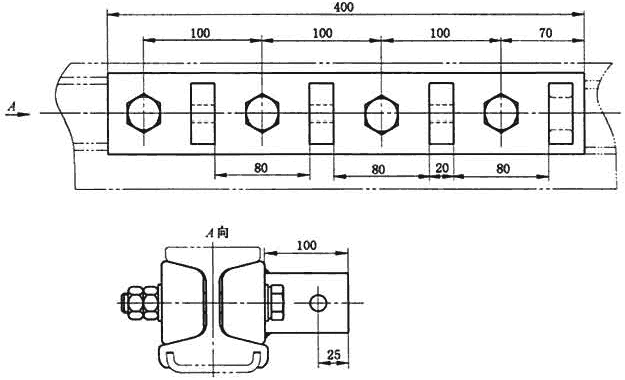

圖9 Ⅰ型中心錨結參考示例圖
圈10 Ⅱ型中心錨結參考示例圖
5.7 約定原則
鋼鋁復合軌及零部件的結構型式、外形、尺寸等參數可由供需雙方約定。本標準以工字型鋼鋁復合軌為參考示例，而鋼鋁復合軌及零部件的結構型式、外形、尺寸等參數不限于圖中所示，但應符合本標準的規定。
6 要求
7 檢驗規則和試驗方法
8 標志、包裝、運輸和貯存
8.1 鋼鋁復合軌的標志應符合GB／T 2101的規定，包裝、運輸和貯存應符合GB／T 191的規定。
8.3 包裝
a) 產品包裝應保證產品在運輸過程中，不致因包裝不良而破損。
b) 產品應采用木包裝。
c) 鋼鋁復合軌在使用之前應單根包裝，且軌與軌之間用隔離件隔開。
8.4 運輸
產品在運輸過程中，不應有劇烈振動、撞擊。
8.5 貯存
a) 產品應在平整地方存放，堆放不應超過五層。
b) 在存放過程中不應受外力撞擊。
c) 應避免接觸酸、堿等腐蝕性物質。
9 質量保證與質量證明書
9.1 質量體系
供方應采用經國家質量認證機構認證審核，并符合GB／T 19001規定的質量管理體系。
9.3 質量證明書
鋼鋁復合導電軌的驗收、質量證明書應符合GB／T 2101的規定，交貨宜符合GB／T 17505的規定，并附有供方質量檢驗部門開具的質量證明書，內容應包括：
a) 制造廠名稱、地址、聯系方式；
b) 需方名稱、地址、聯系方式；
c) 軌型；
d) 合同號；
e) 標準號；
f) 牌號；
g) 數量、長度；
h) 軋機號；
i) 本標準規定的各項檢驗結果；
j) 出廠日期。
附錄 A(規范性附錄)鋼鋁復合軌結構型式
A.1 鋼鋁嵌入式結構見圖A.1
說明：1——不銹鋼帶；2——鋁軌本體。

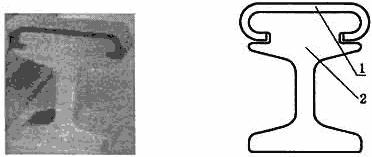

圍A.1 鋼鋁嵌入式結構示例圖
a) 鋁軌本體采用鋁坯擠壓成型，并經過淬火、人工時效、切斷、張力矯直等工序。不銹鋼帶采用滾壓成型。
b) 鋁軌本體與不銹鋼帶采用三向應力成型裝置系統機械復合成型。
A.2 鋼包鋁式結構見圖A.2
說明：1——不銹鋼帶；2——鋁軌本體。

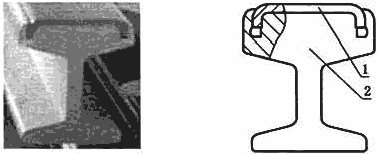

圖A.2 鋼包鋁式結構示例圖
a) 鋁軌本體采用鋁坯擠壓成型，并經過淬火、人工時效、切斷、張力矯直等工序。
b) 不銹鋼帶采用滾壓成型的方法制成兩個“J”形。
c) 將兩個“J”形鋼帶分別鉤在鋁軌本體兩側，對鋼帶的頂面和側面同時加壓，使其與鋁本體密貼，并使兩個“J”形鋼帶的頂面處于一個平面內；在保證以上工裝狀態條件下，通過專用自動焊機將兩個“J”形鋼帶的接縫焊合后，銑削焊縫至設計尺寸并調直、時效處理成型。
A.3 鋼鋁融合式結構見圖A.3
說明：1——不銹鋼帶；2——鋁軌本體。
圖A.3 鋼鋁融合式結構示例圖
a) 鋁軌本體采用鋁坯擠壓成型，并經過淬火、人工時效、切斷、張力矯直等工序。
b) 不銹鋼帶采用滾壓成型。
c) 鋸軌本體與不銹鋼帶共同放到擠壓機模具的“焊接腔”內，使不銹鋼帶和鋁質孰體在高溫、高壓下生成一種金屬結合體。
