（免費下載）JGJ 354-2014 體育建筑電氣設計規范
1 總 則
1.0.1 為貫徹執行國家技術經濟政策，保證體育建筑電氣安全，提高電氣設計質量，制定本規范。
1.0.2 本規范適用于新建、擴建和改建的體育建筑的電氣設計。
1.0.3 體育建筑的電氣設計應做到安全可靠、經濟合理、技術先進、維護管理方便。體育建筑群的電氣設計應從整體上進行統一規劃和設計。
1.0.4 體育建筑電氣設計應對電磁污染、聲污染、光污染等采取綜合治理措施，并應滿足環境保護的要求。
1.0.5 體育建筑的電氣裝備水平應與工程的功能要求和使用性質相適應。對于為重大賽事所建的體育建筑，電氣設計應兼顧賽時使用和賽后運營。
1.0.6 體育建筑電氣設計應選擇符合國家現行有關標準規定的技術和產品，嚴禁使用已被國家淘汰的技術和產品。
1.0.7 體育建筑的電氣設計除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語和代號
2.2 代 號
ATSE 自動轉換開關電器 automatic transfer switching e-quipment
EMC 電磁兼容性 electromagnetic compatibility
EMI 電磁干擾 electromagnetic interference
HDTV 高清晰度電視 high definition television
LPZ 防雷區 lightning protection zone
PA 主賽區(比賽場地) principal area
SELV 安全特低電壓系統 safety extra-low voltage
TA 總賽區 total area
TSE 轉換開關電器 transfer switching equipment
TV 標準清晰度彩色電視 television
Eh 水平照度 horizontal illuminance
Ev 垂直照度 vertical illuminance
Evmai 主攝像機方向垂直照度 vertical illuminance in the direction of main camera
Evaux 輔攝像機方向垂直照度 vertical illuminance in the direction of auxiliary camera
GR 眩光值 glare rating
Ra 一般顯色指數 general colour rendering index
STIPA 擴聲系統語言傳輸指數 speech transmission in-dex for public address system
Tcp 相關色溫 correlated colour temperature
U1 最小照度與最大照度之比 the ratio of minimum illu-minance to maximum illuminance
U2 最小照度與平均照度之比 the ratio of minimum illu-minance to average illuminance
UGR 統一眩光值 unified glare rating
3 供配電系統
4 配變電所
5 繼電保護及電氣測量
6 應急、備用電源
7 低壓配電
8 比賽場地照明
9 應急照明及附屬用房照明
10 常用設備電氣裝置
11 配電線路布線系統
12 防雷與接地
13 設備管理系統
14 信息設施系統
15 專用設施系統
16 信息應用系統
16.0.1 體育建筑信息應用系統應根據體育建筑的等級、規模等確定系統配置，并應符合表16.0.1的規定。

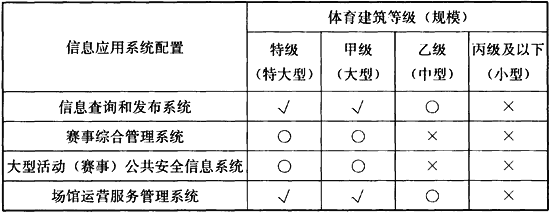

表16.0.1 體育建筑信息應用系統的配置
注：表中√表示應采用；○表示宜采用；×表示可不采用。
16.0.2 體育建筑的信息查詢和發布系統應具有向新聞媒體工作人員、運動員、教練員、裁判員、官員、競賽組織者等提供比賽成績信息、賽事組織信息、場館服務信息的檢索、查詢、發布和導引等功能。
16.0.3 體育建筑的賽事綜合管理系統應具有人員注冊及制證管理、綜合成績處理和賽事服務管理等功能。
16.0.4 體育建筑的大型活動(賽事)公共安全信息系統應具有對體育建筑內涉及公共安全的信息進行采集、記錄、分析、處理、發布的功能。
16.0.5 體育建筑的場館運營服務管理系統應具有向場館經營者提供經營管理、行政辦公、物業運營管理和大型活動管理等功能。
17 機房工程
18 電磁兼容與電磁環境衛生
18.0.1 體育建筑電磁兼容與電磁環境衛生應符合現行行業標準《民用建筑電氣設計規范》JGJ 16的規定。
18.0.2 體育建筑的觀眾席、新聞中心等人員密集場所的電磁環境宜為一級電磁環境，其他非人員密集場所宜為二級電磁環境。
18.0.3 體育建筑中電磁兼容應符合下列規定：
1 各種設備的電磁干擾EMI發射限值和抗擾度要求應符合國家現行有關標準的規定；
2 EMI騷擾信號源應根據其頻率、功率采取輸出濾波、電磁屏蔽等電磁兼容措施；
3 EMI敏感設備應根據所處電磁環境采取輸入濾波、電磁屏蔽等電磁兼容措施；
4 各電子信息系統宜根據需要在輸入、輸出等環節采取信號隔離措施，且電子信息系統的接地應符合現行行業標準《民用建筑電氣設計規范》JGJ 16的相關規定。
