（免費下載）QX 189-2013 文物建筑防雷技術規范
1 范圍
1 范圍
本標準規定了文物建筑的防雷分類，防雷工程勘察設計、安裝施工及維護與管理的要求。
本標準適用于核定公布為文物保護單位的文物建筑的雷電防護。其他不可移動文物中的文物建筑可參照執行。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 21431 建筑物防雷裝置檢測技術規范
GB 50057-2010 建筑物防雷設計規范
GB 50601-2010 建筑物防雷工程施工與質量驗收規范
3 術語和定義
3.1 文物建筑 heritage buildings
公布為不可移動文物的建筑物和構筑物。
3.2山墻 gable wall
建筑物兩端沿進深方向砌筑的外墻。
3.3 正脊獸 ridge animal
置于屋面正脊上由琉璃件或磚、石雕制作成的神獸狀飾物、構件。
3.4 防雷裝置 lightning protection system；LPS
用于減少閃擊擊于建（構）筑物上或建（構）筑物附近造成的物質性損害和人身傷亡，由外部防雷裝置和內部防雷裝置組成。
[GB 50057-2010，定義2.0.5]
3.5 接閃器 air-termination system
由攔截閃擊的接閃桿、接閃帶、接閃線、接閃網以及金屬屋面、金屬構件等組成。
[GB 50057-2010，定義2.0.8]
3.6 引下線 down-conductor system
用于將雷電流從接閃器傳導至接地裝置的導體。
[GB 50057-2010，定義2.0.9]
3.7接地裝置 earth-termination system
接地體和接地線的總合，用于傳導雷電流并將其流散入大地。
[GB 50057-2010，定義2.0.10]
3.8接地體 earth electrode
埋入土壤中或混凝土基礎中作散流用的導體。
[GB 50057-2010，定義2.0.11]
3.9雷擊電磁脈沖 lightning electromagnetic impulse
雷電流經電阻、電感、電容耦合產生的電磁效應，包含閃電電涌和輻射電磁場。
[GB 50057-2010，定義2.0.25]
3.10電涌保護器 surge protective device；SPD
用于限制瞬態過電壓和分泄電涌電流的器件。它至少含有一個非線性元件。
[GB 50057-2010，定義2.0.29]
4 防雷分類
4.1 應根據文物建筑的重要性、所處環境及發生雷擊可能性、雷擊史等將文物建筑防雷分為三類。
4.2 在可能發生對地閃擊的地區，下列建筑應劃為第一類防雷文物建筑：
——全國重點文物保護單位的文物建筑；
——年預計雷擊次數不小于0.05次/年、或有雷擊史、或高度超過26 m的省級文物保護單位的文物建筑。
4.3 在可能發生對地閃擊的地區，下列建筑應劃為第二類防雷文物建筑：
——省級文物保護單位的文物建筑；
——年預計雷擊次數不小于0.05次/年、或有雷擊史、或高度超過26 m的市、縣級文物保護單位的文物建筑。
4.4 在可能發生對地閃擊的地區，其他市、縣級文物保護單位中的文物建筑，應劃為第三類防雷文物建筑。
4.5 年預計雷擊次數應按GB 50057-2010附錄A計算。
5 勘察設計
5.1 勘察
在文物建筑防雷設計前，應勘察下列內容：
——文物建筑的保護級別、結構材質說明、管理使用情況；
——文物建筑所在地的地理、地質、土壤、氣象、環境等條件和雷電活動規律，以及文物建筑本身和鄰近區域內雷擊災害的史料；
——文物建筑防雷裝置的現狀，增建、改建的必要性說明；
——文物建筑現狀總平面圖，單體的平面和正、側立面圖，并輔以照片記錄；
——文物建筑內金屬構件和較大金屬物體的情況；
——文物建筑內的低壓電氣系統和電子系統的組成狀況；
——文物建筑常駐人員和流動人員情況；
——文物建筑周邊的高大樹木及構筑物情況。
6 防雷裝置要求
6.4 電氣系統和電子系統
進入文物建筑的金屬線纜的鎧裝層和金屬管道應與建筑物的防雷裝置進行等電位連接。未采取屏蔽措施的線纜與防雷裝置的安全距離，應符合一類防雷文物建筑不小于20 cm，二類、三類不小于10 cm的要求。
7 防雷裝置的安裝施工
8 維護與管理
8.1 在文物建筑修繕期間，應保證防雷裝置的有效性。如將防雷裝置臨時拆除，施工階段應設置臨時防雷措施，且對施工設施采取防雷措施。
8.2 對防雷工程文件和檢測記錄等資料，應及時歸檔，妥善保管。
8.3 嚴禁在接閃器和引下線上懸掛電話線、廣播線、電視接收天線及低壓架空線等。
8.4 文物建筑防雷裝置應由專人負責日常的檢查、維護和管理。在發生雷擊、臺風、地震后應及時檢查，發現隱患時應及時采取措施。檢查內容應包括如下各項：
a) 直觀檢查接閃器、引下線的總體情況；
b) 新增的電氣設備與防雷裝置的位置和間距；
c) 接閃器和引下線上是否懸掛電話線、廣播線、電視接收天線及低壓架空線等；
d) SPD的功能狀況，接閃情況裝置的記錄值。
8.5 文物建筑的防雷裝置檢測應按GB/T 21431的要求，由當?shù)鼐哂袡z測資質的機構每年檢測一次。對檢測中發現的問題要及時進行整改。檢查維護和檢測應有詳細記錄，并由參加檢測人員填寫、整理。
附錄 A
A.1 屋面接閃帶安裝示意圖（圖A.1）單位為毫米

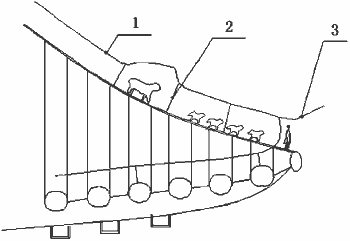

a) 獸頭及屋脊接閃帶示意圖
b) 挑檐接閃帶（桿）示意圖
c) 正脊接閃帶示意圖

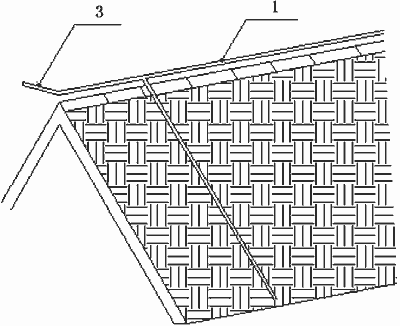

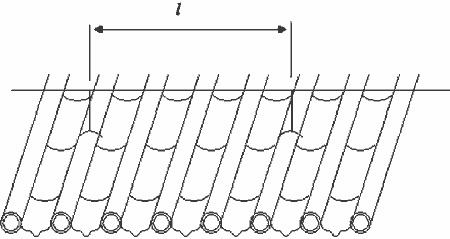

d) 檐口接閃帶或屋面網格示意圖

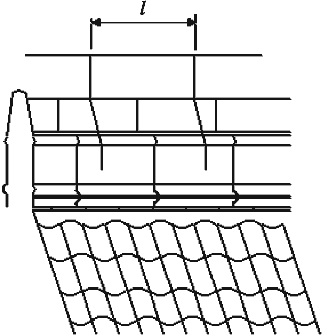

e) 接閃帶（網）緊貼文物建筑屋脊敷設示意圖

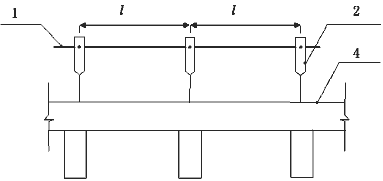

f) 正脊接閃帶安裝圖

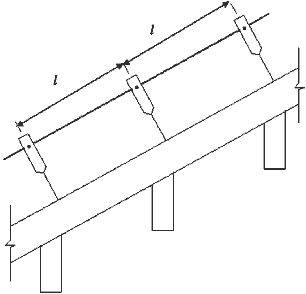

g) 垂脊接閃帶安裝圖

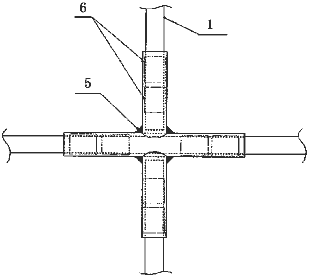

h) 接閃帶交叉連接安裝圖

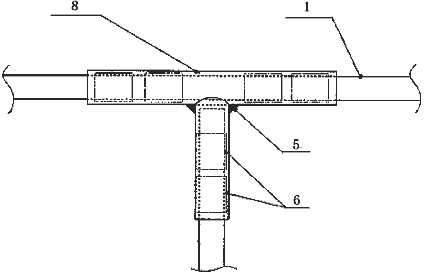

i) 接閃帶的三通管安裝圖

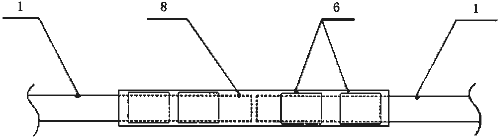

j) 接閃帶直通套管安裝圖

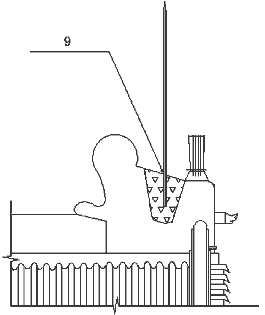

k) 接閃短針密封膠固定圖
布置方式 |
扁形導體和絞線的l |
單根圓形導體的l |
水平面上的水平導體 |
500 |
1000 |
垂直面上的水平導體 |
500 |
1000 |
說明：
1——接閃帶；
2——固定支架；
3——短接閃桿；
4——正脊；
5——焊接；
6——壓接處；
7——三通；
8——直通套管；
9——密封膠。
圖A.1 屋面接閃帶安裝示意圖
A.2 引下線安裝示意圖（圖A.2）

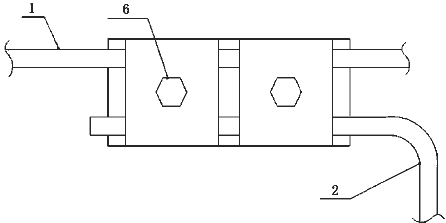

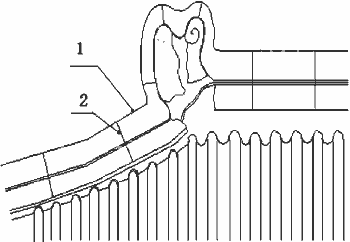

a) 引下線與接閃帶連接圖

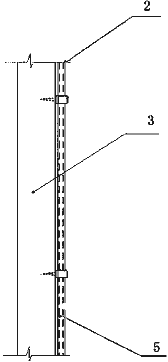

b) 引下線緊貼立柱或山墻安裝圖

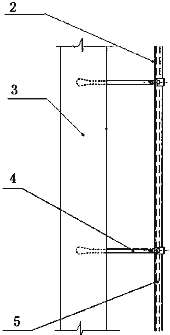

c) 引下線離開立柱或山墻安裝圖
說明：
1——接閃帶；
2——引下線；
3——文物建筑立柱或山墻；
4——固定支架；
5——交聯聚乙烯隔層；
6——螺栓。
圖A.2 引下線安裝示意圖

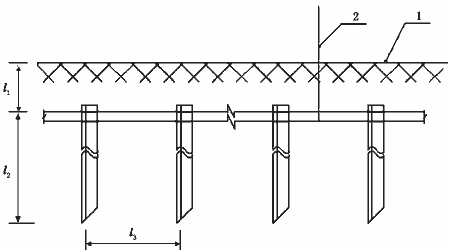

A.3 接地裝置敷設安裝示意圖（圖A.3）單位為米
說明：
1——地面；
2——引下線。
圖A.3 接地裝置敷設安裝示意圖
