（免費下載）YB/T 4244-2011 防靜電地板用冷軋鋼帶
1 范圍
本標準規定了防靜電地板用冷軋鋼帶的尺寸外形、技術要求、試驗方法、檢驗規則、包裝、標志及質量證明書等。
本標準適用于厚度為0.35mm～2.50mm，寬度為500mm～750mm的防靜電地板用冷軋鋼帶。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅所注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB／T 222 鋼的成品化學成分允許偏差
GB／T 223.5 鋼鐵 酸溶硅和全硅含量的測定 還原型硅鉬酸鹽分光光度法
GB／T 223.9 鋼鐵及合金 鋁含量的測定 鉻天青S分光光度法
GB／T 223.59 鋼鐵及合金 磷含量的測定 鉍磷鉬藍分光光度法和銻磷鉬藍分光光度法
GB／T 223.63 鋼鐵及合金化學分析方法 高碘酸鈉(鉀)光度法測定錳量
GB／T 223.68 鋼鐵及合金化學分析方法 管式爐內燃燒后碘酸鉀滴定法測定硫含量
GB／T 223.69 鋼鐵及合金 碳含量的測定 管式爐內燃燒后氣體容量法
GB／T 228 金屬材料 室溫拉伸試驗方法
GB／T 230.1 金屬材料 洛氏硬度試驗 第1部分：試驗方法(A、B、C、D、E、F、G、H、K、N、T標尺)
GB／T 232 金屬材料 彎曲試驗方法
GB／T 247 鋼板和鋼帶包裝、標志及質量證明書的一般規定
GB／T 700-2006 碳素結構鋼
GB／T 2975 鋼及鋼產品力學性能試驗取樣位置及試樣制備
GB／T 4156 金屬材料 薄板和薄帶 埃里克森杯突試驗
GB／T 4335 低碳鋼冷軋薄板鐵素體晶粒度測定法
GB／T 4336 碳素鋼和中低合金鋼 火花源原子發射光譜分析方法(常規法)
GB／T 5027 金屬材料 薄板和薄帶 塑性應變比(r值)的測定
GB／T 5028 金屬材料 薄板和薄帶 拉伸應變硬化指數(n值)的測定
GB／T 13298 金屬顯微組織檢驗方法
GB／T 13299 鋼的顯微組織評定方法
GB／T 20066 鋼和鐵 化學成分測定用試樣的取樣和制樣方法
3 分類與代號
3.1 按邊緣狀態分
切邊鋼帶 EC
不切邊鋼帶 EM
3.2 按邊緣狀態分
普通厚度精度 PT.A
較高厚度精度 PT.B
3.3 按交貨狀態分
冷硬狀態 H
半冷硬狀態 H 1／2
熱處理平整狀態 T
3.4 按表面狀態分
光面 B
麻面 D
3.5 按用途分
上面板
沖壓板
4 訂貨內容
4.1 訂貨合同應包括以下內容：
a) 產品名稱；
b) 標準編號；
c) 牌號；
d) 尺寸規格；
e) 重量；
f) 交貨狀態；
g) 邊緣狀態(EC或EM)；
h) 厚度精度(PT.A或PT.B)；
i) 用途(上面板或沖壓板)；
j) 包裝方式；
k) 涂油量；
l) 表面狀態。
4.2 若訂貨合同未指明邊緣狀態、厚度精度、包裝方式、涂油量等信息，則按不切邊、普通厚度精度及供方提供的包裝方式及涂油量供貨。
5 尺寸、外形、重量及允許偏差
5.3 鐮刀彎
不切邊鋼帶鐮刀彎在任意2000mm長度上應不大于6mm，切邊及縱剪鋼帶鐮刀彎在任意2m長度上應不大于2mm，以板塊狀交貨的鋼帶長度小于2m時，其鐮刀彎不大于鋼板實際長度的0.1％。
5.4 切斜
用于上面板的鋼帶以板塊狀交貨時，切斜應不大于邊長的0.3％。
5.5 塔形
鋼帶應牢固地成卷，鋼帶卷一側塔形高度不得大于40mm。
5.7 浪形
鋼帶浪形應符合規定。
5.8 重量
鋼帶按實際重量交貨，以板狀交貨的鋼帶也可按理論重量交貨。
5.9 交貨狀態
用于制作沖壓板的鋼帶以熱處理后平整狀態交貨，用于制作上面板的鋼帶以冷硬狀態或半冷硬狀態交貨。
6 技術要求
6.1 牌號和化學成分
制作上面板鋼帶牌號采用Q195，制作沖壓板鋼帶牌號由“防靜電地板”關鍵字的漢語拼音第一個字母"FJB"表示，數字代表沖壓級別。

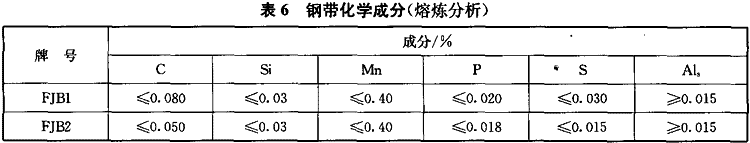

Q195冷軋鋼帶成分(熔煉分析)符合GB／T 700有關規定，其余鋼帶牌號及其化學成分(熔煉分析)符合表6規定，成品化學成分允許偏差符合GB／T 222有關規定。
6.3 冷彎試驗
用于制作上面板的半冷硬鋼帶應做180°冷彎試驗，試驗取橫向試樣，彎心直徑d=a，試樣寬度b＝20mm，彎曲面的外面和側面不得有目視可見的裂紋、斷裂或分層。
6.4 n值、r值

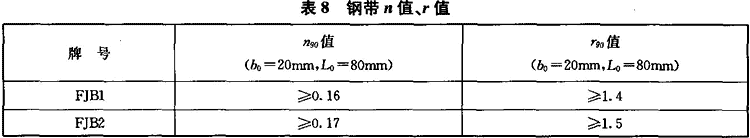

根據需方要求，經供需雙方協商，并在合同中注明，供方可提供制作沖壓板鋼帶的n值、r值實際檢驗結果，其數值可參考表8，但不作為判定合格的依據。
6.5 杯突試驗

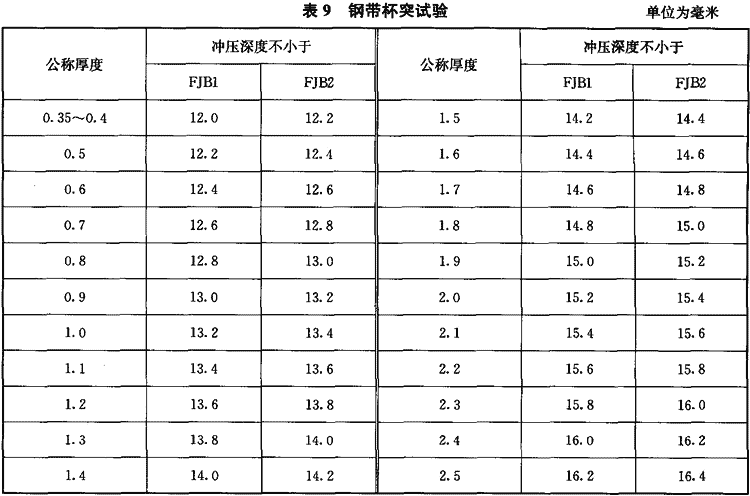

根據需方要求，經供需雙方協商，并在合同中注明，供方可提供制作沖壓板鋼帶的杯突試驗實際檢驗結果，其數值可參考表9，但不作為判定合格的依據。
6.6 硬度
用于制作上面板的Q195半冷硬鋼帶硬度為HRB 50～62，根據需方要求，供方可提供冷硬狀態鋼帶硬度實際檢驗數據，僅供參考。
7 試驗方法與檢驗規則

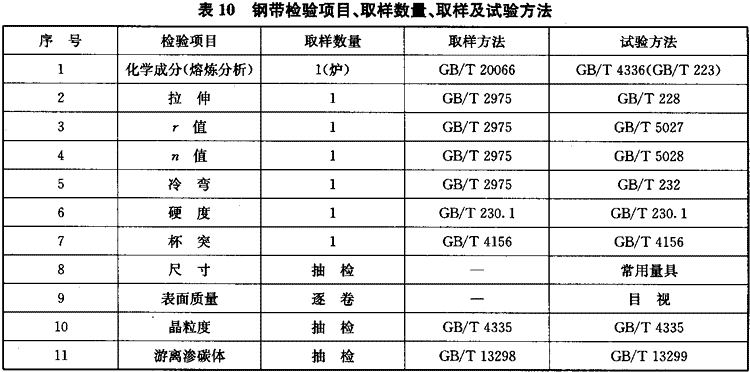

7.1 每批鋼帶的檢驗項目、取樣數量、取樣及試驗方法應符合表10的規定。
7.2 鋼帶應按批驗收，每批應由同一牌號、同一規格、同一熱處理制度的鋼帶組成。
7.3 鋼帶的厚度、寬度檢查部位距鋼帶兩端的距離：不小于3m，以保證測量的精確性為準。
7.4 測量鋼帶厚度時，切邊鋼帶測量點在距離剪切邊不小于25mm處，不切邊鋼帶測量點在距離軋制邊不小于40mm處，以保證測量的精確性為準。
8 包裝、標志、質量證明書、運輸及貯存
鋼帶包裝、標志、質量證明書、運輸及貯存符合GB／T 247有關規定。
