（免費下載）JGJ 312-2013 醫療建筑電氣設計規范
1 總則
1.0.1 為統一醫療建筑電氣設計，貫徹執行國家技術經濟政策，做到安全可靠、經濟合理、節能環保、技術先進、維護管理方便，制定本規范。
1.0.2 本規范適用于新建、擴建和改建醫療建筑的電氣設計。
1.0.3 醫療建筑電氣設計應選擇符合國家現行有關標準規定的技術和產品，嚴禁使用已被國家淘汰的技術和產品。
1.0.4 醫療建筑電氣設計除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語和代號
2.2 代號
CCU 危癥監護病房 critical care unit
CR 計算機X線攝影 computed radiography
CT 計算機化斷層顯像 computed tomography
DR 數字放射線照相技術 digital radiography
DSA 數字減影血管造影 digital subtraction angiography
ECT 電休克治療 electroconvulsive therapy
ICU 重癥監護病房 intensive care unit
MRI 磁共振成像 magnetic resonance imaging
NICU 新生兒重癥監護室 neonatal intensive care unit
PET 正電子發射斷層顯像 positron emission tomography
SPECT 單光子發射計算機化斷層顯像 single-photon emission computed tomography
UPS 不間斷電源裝置 uninterrupted power supply
3 醫療場所分類
3.0.1 醫療場所應根據對電氣安全防護的要求分為下列三類：
1 0類：不使用醫療電氣設備接觸部件的醫療場所；
2 1類：醫療電氣設備接觸部件需要與患者體表、體內（除2類醫療場所所述部位外）接觸的醫療場所；
3 2類：醫療電氣設備接觸部件需要與患者體內接觸、手術室以及電源中斷或故障后將危及患者生命的醫療場所。
3.0.2 醫療場所的用電設備在工作電源中斷或供電電壓驟降10％及以上且持續時間超過3s時，備用電源應按表3.0.2規定的切換時間投入。醫療場所及設施的類別劃分與要求自動恢復供電時間應符合表3.0.2的規定。

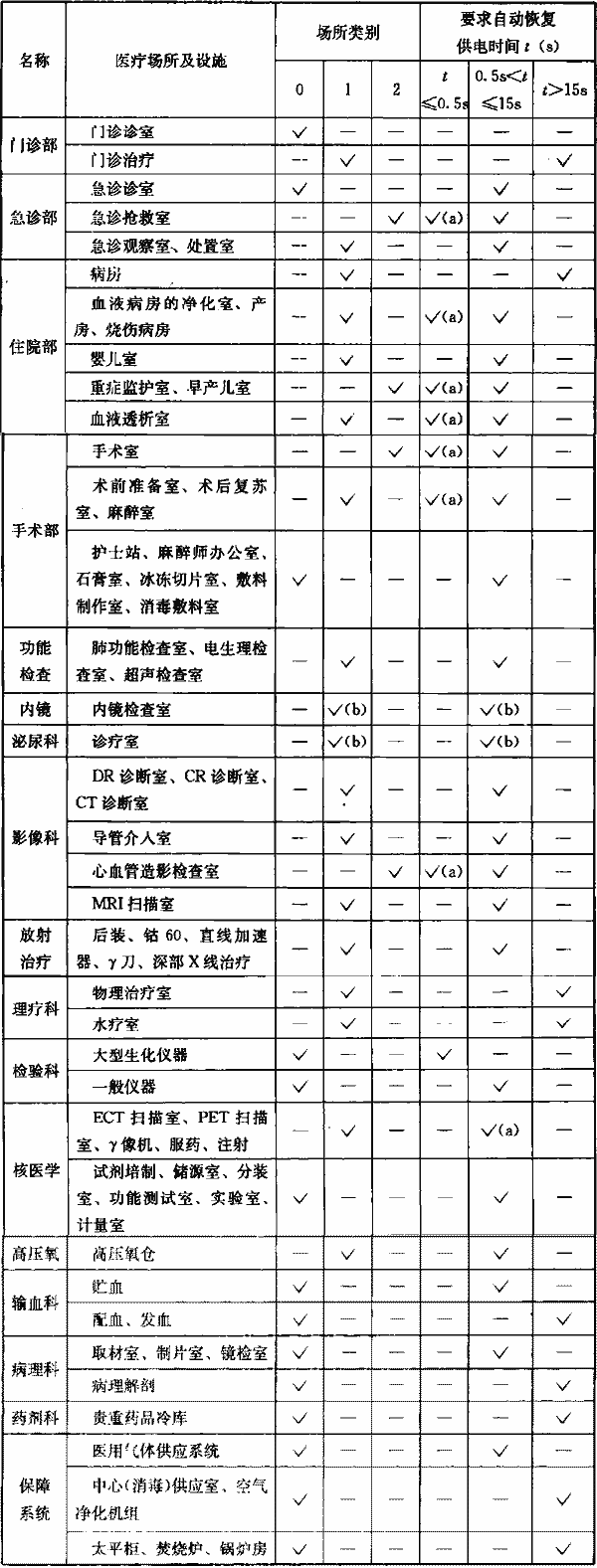

表3.0.2 醫療場所及設施的類別劃分與要求自動恢復供電的時間
注：1 (a)指的是涉及生命安全的電氣設備及照明；
2 (b)指的是不作為手術室時。
3.0.3 備用電源供電維持時間應符合下列規定：
1 要求恢復供電時間小于或等于0.5s時，自備備用電源供電維持時間不應小于3h。
2 其他備用電源供電維持時間不宜小于24h。
4 供配電系統
5 低壓配電
6 常用診療設備配電
7 線路敷設
8 電氣照明
9 防雷、接地及安全防護
10 智能化集成系統
10.0.1 醫療建筑的智能化集成系統應按醫療建筑等級、管理水平、發展規劃等進行設計，并應符合下列規定：
1 三級醫院宜設置智能化集成系統；
2 二級及以上醫院應預留智能化系統集成接口；
3 應預留與火災自動報警系統的接口。
10.0.2 醫療建筑的智能化集成系統應包含信息設施系統、建筑設備及診療設備監控系統、公共安全系統及呼叫信號系統等。
10.0.3 醫療建筑的智能化集成系統應實現對智能化各系統的統一監視及管理。
10.0.4 醫療建筑的智能化集成系統的設計，應遵循集中管理、分散控制的原則，并應滿足各系統的聯動要求。
10.0.5 醫療建筑的集成系統應基于開放結構，且符合標準的通信協議和接口要求，并應為未來發展留有余地。
10.0.6 醫療建筑的智能化集成系統應符合下列規定：
1 應具有數據記錄、存儲和分析處理能力；
2 應提供中文操作及圖形化界面；
3 軟件宜能由用戶根據實際需要進行必要的擴充。
11 信息設施系統
11.0.1 醫療建筑的信息設施系統應包括電話交換系統、計算機網絡系統、綜合布線系統、室內移動通信覆蓋系統、醫療專用信息系統(HIS)、衛星通信系統、有線電視及衛星電視接收系統、公共廣播系統、會議系統、信息發布系統、子母鐘系統等。
11.0.2 當醫療建筑設置電話交換系統時，電話交換總機應具有呼叫保留、呼叫轉移、熱線電話及無線通信接口等專用功能，并應具有模擬中繼、數字中繼接口。
11.0.3 一級及以上醫院應設置計算機網絡系統，并應符合下列規定：
1 計算機網絡設備應設置在專用的設備間內，并應滿足設備工作環境要求；
2 醫療建筑的計算機網絡系統宜設置內網和外網，并宜分別設置交換機和服務器；
3 三級醫院核心交換機應采用1＋1冗余設置，二級及以下醫院核心交換機宜采用1＋1冗余設置。
11.0.4 一級及以上醫院應設置綜合布線系統，并應符合下列規定：
1 對于二級及以上醫院的綜合布線系統，數據傳輸主干應采用光纖，水平線宜采用六類及以上的4對對絞電纜；手術室、影像科室、示教室等傳輸信息量較大的場所，宜采用光纖到桌面的布線形式；
2 對于一級醫院的綜合布線系統，數據傳輸主干宜采用光纖，水平線可采用六類及以上的4對對絞電纜；
3 病房內的信息點宜按床位設置在多功能醫用線槽上；
4 信息點的設置應滿足使用要求；
5 電信間設置應滿足現行國家標準《綜合布線系統工程設計規范》GB 50311的規定。
11.0.5 二級及以上醫院應設置醫療專用信息系統，一級及以下醫院宜設置醫療專用信息系統，并應符合下列規定：
1 醫療專用信息系統宜由醫療建筑管理系統(HMS)、臨床信息系統(CIS)等組成；
2 醫療專用信息系統的建設應包括系統的運行保障和信息安全的建設；
3 醫療專用信息系統應設置操作權限并分類管理醫療建筑的管理信息和臨床醫療信息，并應分級管理各科室的臨床信息；
4 醫療專用信息系統應支持模塊化方式；
5 醫療專用信息系統前端輸入識別方式，宜采用一卡通；
6 宜建立醫療建筑信息管理系統(HIMS)。
11.0.6 二級及以上醫院可根據遠程醫療的需要設置衛星通信等系統，并宜預留衛星通信系統天線基礎及相關條件。
11.0.7 一級及以上醫院應設置有線電視系統，涉外病房、三級醫院宜設置衛星電視接收系統。設置有線電視系統的，宜預留自辦節目的接口，并應符合下列規定：
1 會議室、示教室、醫療康復中心等教學場所宜設置有線電視插座；
2 候診室、輸液室、休息室、活動室等公共場所宜設置有線電視插座；
3 除精神病房外，每間病房應設置一個或以上有線電視插座，多人病房，宜設有電視伴音輸出裝置；
4 帶套間的單人病房的有線電視系統，宜具有視頻點播功能。
11.0.8 一級及以上醫院應設置公共廣播系統，并應符合下列規定：
1 公共廣播宜與應急廣播合用揚聲器，平時用于業務及背景音樂廣播的應具備強制切換到應急廣播的功能；
2 公共廣播宜在有人值班的場所設置音量調節裝置；
3 有獨立音源及揚聲器的場所宜留有應急廣播接口，并應具備強制切換功能；也可專設應急廣播揚聲器，且火災時應切除獨立音源廣播；
4 公共廣播宜按防火分區并結合醫療功能分區，設置廣播播出內容。
11.0.9 二級及以上醫院宜設置會議系統、遠程醫療系統，有教學要求的醫療建筑應設置手術室視頻示教系統，并應符合下列規定：
1 會議系統可根據需要配置多媒體投影顯示、數字會議、同聲傳譯、會議擴聲、視頻會議、中央控制、場景控制、數碼會議桌牌、電子會標、音像資料存檔查詢等；
2 遠程醫療系統應具備遠程診斷、專家會診、信息服務、在線檢查和遠程交互功能；
3 手術室視頻示教系統應能實現手術過程的實況觀摩，并應具有雙向音/視頻傳輸、場景切換、影像錄制、后期處理等功能；
4 手術室無影燈應內置攝像機或設置全景攝像機，也可配置全方位高清攝像機，并應預留1個～2個視頻輸入接口；
5 示教室內應設置大屏幕顯示、音/視頻切換控制、編輯存儲等裝置，并宜設置專用控制設備間。
11.0.10 二級及以上醫院的門診部、住院部的入口處，宜設置信息發布系統，并應符合下列規定：
1 系統可采用屏幕顯示裝置或觸摸查詢裝置；
2 系統應支持主流媒體格式，實現對終端的獨立管理、同步播放。
11.0.11 三級醫院宜設置子母鐘系統，并應符合下列規定：
1 子母鐘系統源信號宜采用全球定位系統(GPS)接收裝置；
2 子母鐘系統母鐘宜設置在一層值班室，門診部、急診部、醫技部、手術部、住院部等處宜設置子鐘。
11.0.12 在移動信號較弱的場所，應設置室內移動通信覆蓋系統，并應符合下列規定：
1 應覆蓋手機信號全頻段；
2 應設置在不干擾診療設備正常工作的公共場所。
12 建筑設備及診療設備監控系統
13 公共安全系統
13.0.1 醫療建筑宜設置公共安全系統。
13.0.2 醫療建筑公共安全系統除應符合本規范的規定外，還應符合現行國家標準《火災自動報警系統設計規范》GB 50116、《安全防范工程技術規范》GB 50348的相關規定。
13.0.3 一級及以上醫院宜設置視頻安防監控系統，并宜在下列場所設置監控?cái)z像機：
1 醫療建筑室外園區公共活動場所及園區出入口；
2 建筑各出入口、走道、電梯廳及轎廂等公共場所；
3 發藥處、搶救室、病案室、血庫、重要及貴重藥品庫、放射污染區、配餐處、財務室、收費處、信息機房等。
13.0.4 一級及以上醫院宜設置入侵報警系統，并宜在下列場所設置入侵探測器：
1 病案室、血庫、重要及貴重藥品庫等；
2 放射污染區；
3 封閉區周界；
4 財務室、收費處等。
13.0.5 一級及以上醫院宜設置出入口控制系統，并應與火災自動報警系統聯動，宜與視頻安防監控系統、入侵報警系統、電子巡查系統等聯動。下列場所宜設置出入口控制裝置：
1 護理單元出入口、手術部；
2 配餐、配藥處；
3 病案室、血庫、重要及貴重藥品庫；
4 放射污染區、診療設備用房；
5 收費、財務處、信息機房等。
13.0.6 二級及以上醫院宜設置電子巡查系統，并可與出入口控制系統共用設備主機。
13.0.7 一級及以上醫院宜設置停車庫（場）管理系統?；馂?zāi)及應急情況時，停車庫（場）管理系統應能強制開啟出入口。
13.0.8 三級醫院宜設置特需患者及嬰兒安全管理系統。
13.0.9 二級及以上醫院宜設置應急響應系統。
