（免費下載）CJ/T 421-2013 家用燃氣燃燒器具電子控制器
1 范圍
1 范圍
本標準規定了使用GB/T 13611規定的城鎮燃氣的家用燃氣燃燒器具用電子控制器（以下簡稱控制器）的術語和定義，分類，結構，要求，試驗方法，檢驗規則，標識、安裝和操作說明書，包裝，運輸和貯存。
本標準適用于家用燃氣燃燒器具用電子控制器的生產和檢測。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 191 包裝儲運圖示標志（GB/T 191-2008，ISO 780：1997，MOD）
GB/T 2828（所有部分）計數抽樣檢驗程序
GB 4706.1-2005 家用和類似用途電器的安全 通用要求（IEC 60335-1：2004（Ed 4.1），IDT）
GB/T 13611 城鎮燃氣分類和基本特性
GB/T 14004 電子設備用固定電容器 第6部分：分規范 金屬化聚碳酸酯膜介質直流固定電容器（可供認證用）（GB/T 14004-1992，idt IEC 60384-6：1987）
GB/T 14472 電子設備用固定電容器 第14部分：分規范 抑制電源電磁干擾用固定電容器（GB/T 14472-1998，idt IEC 60384-14：1993）
GB 14536.1-2008 家用和類似用途電自動控制器 第1部分：通用要求（IEC 60730-1：2003（Ed 3.1），IDT）
GB 14636.6-2008 家用和類似用途電自動控制器 燃燒器電自動控制系統的特殊要求（IEC 60730-2-5：2004，IDT）
GB/T 17626.2 電磁兼容 試驗和測量技術 靜電放電抗擾度試驗（GB/T 17626.2-2006，IEC 61000-4-2：2001，IDT）
GB/T 17626.3 電磁兼容 試驗和測量技術 射頻電磁場輻射抗擾度試驗（GB/T 17626.3-2006,IEC 61000-4-3：2002，IDT）
GB/T 17626.4 電磁兼容 試驗和測量技術 電快速瞬變脈沖群抗擾度試驗（GB/T 17626.4-2008，IEC 61000-4-4：2004，IDT）
GB/T 17626.5 電磁兼容 試驗和測量技術 浪涌（沖擊）抗擾度試驗（GB/T 17626.5-2008，IEC 61000-4-5：2005，IDT）
GB/T 17626.6 電磁兼容 試驗和測量技術 射頻場感應的傳導騷擾抗擾度（GB/T 17626.6-2008，IEC 61000-4-6：2006，IDT）
GB/T 17926.8 電磁兼容 試驗和測量技術 工頻磁場抗擾度試驗（GB/T 17626.8-2006，IEC 61000-4-8：2001，IDT）
GB/T 17626.11 電磁兼容 試驗和測量技術 電壓暫降、短時中斷和電壓變化的抗擾度試驗（GB/T 17626.11-2008，IEC 61000-4-11：2004，IDT）
GB/T 17626.28 電磁兼容 試驗和測量技術 工頻頻率變化抗擾度試驗（GB/T 17626.28-2006，IEC 61000-4-28：2001，IDT）
GB 18802.1 低壓電涌保護器（SPD） 第1部分：低壓配電系統的電涌保護器 性能要求和試驗方法（GB 18802.1-2011，IEC 61643-1：2005，MOD）
GB 19212.7 電源電壓為1100V及以下的變壓器、電抗器、電源裝置和類似產品的安全 第7部分：安全隔離變壓器和內裝安全隔離變壓器的電源裝置的特殊要求和試驗（GB 19212.7-2012，IEC 61558-2-6：2009，IDT）
GB/T 20438.2-2006 電氣/電子/可編程電子安全相關系統的功能安全 第2部分：電氣/電子/可編程電子安全相關系統的要求（IEC 61508-2：2000，IDT）
GB/T 20438.7-2006 電氣/電子/可編程電子安全相關系統的功能安全 第7部分：技術和措施概述（IEC 61508-7：2000，IDT）
3 術語和定義
4 分類
4.1 按控制器的功能分類
按控制功能的燃氣安全性分為三類：A類、B類和C類。
A類：控制功能與燃氣安全性無關。
B類：控制功能用來防止燃氣器具的不安全狀態，控制功能失效將不會直接導致危險情況。
C類：控制功能用來防止燃氣器具特定的危險（如爆炸），控制功能失效會直接導致燃氣器具產生危險。
4.2 按控制器的結構分類
按控制器的結構方式分為兩類：功能模塊組合式控制器和一體式控制器。
a）功能模塊組合式控制器：由不同控制功能的兩個或多個模塊組合的控制器。
b）一體式控制器：具有兩個或多個控制功能的控制器。
5 結構
6 要求
6.1 功能要求
控制器的各功能應符合A.3.1、B.3.1、C.3.1、D.3.1、E.3.1的要求。
6.4 內部故障保護要求
具有內部故障保護功能的控制器應按以下安全等級要求進行內部故障試驗。
a）A類控制器
A類控制器無內部故障安全保護要求。
b）B類控制器
B類控制器在單個獨立故障條件下具有自我保護功能，按7.5.1的試驗方法進行試驗，不考慮第二獨立故障?？刂破鞯氖锤戒汧的規定進行控制。
c）C類控制器
C類控制器在第一和第二獨立故障條件下具有自我保護功能，按7.5.2的試驗方法進行試驗，不考慮第三獨立故障?？刂破鞯氖锤戒汧的規定進行控制。
6.5 控制器電氣元件的安全要求
控制器應符合GB 14536.6-2008中第8章、第9章、第10章、第11章、第12章、第13章、第14章、第18章，第19章、第20章、第21章、第22章的要求，其中11.3.4，11.3.103，11.3.104，11.3.106～11.3.108，11.4.101～11.4.106，11.101，12.1.1規定的要求除外。
6.6 控制器的電磁兼容性
控制器的電磁兼容性應符合附錄G或H.5的要求。
7 試驗方法
8 檢驗規則
9 標識、安裝和操作說明書
9.1 標識
控制器產品應在其適當?shù)奈恢脴耸鞠铝袃?nèi)容：
a）制造商的名稱、商標或識別標志；
b）控制器的型號；
c）控制器的出廠編號和生產日期；
d）控制器的額定電壓或電壓范圍。
9.2 安裝和操作說明書
控制器的說明書應包括使用、安裝、操作和維修的相關信息，至少應包括下列內容：
a）電源電壓和頻率；
b）最高和最低環境溫度；
c）防護等級；
d）使用不同電源電壓的電路連接應有清楚的指示（例如說明書應清楚的指出，如果被連接的電路沒有接地或連接到多相電源，應使用一端帶有接地的隔離變壓器）；
e）輸出端的最大額定電流；
f）控制器的安裝位置；
g）采用的火焰?zhèn)鞲衅黝愋停绻鹧鎮鞲衅黛`敏度調節會引起不安全狀況，應由系境安裝者對調節方式作適當?shù)谋Ｗo，制造商應聲明的火焰感應電流值；
h）火焰?zhèn)鞲衅骱推渌獠吭B接用的電纜長度和類型；
i）外部線路連接圖；
j）系統額定輸入功率；
k）能導致燃燒器控制系統從鎖定狀態重啟的開關動作的說明，如溫控器或類似裝置的說明；
l）安裝、維修和保養說明及更換部件的詳細資料；
m）元件規格，包括：型號、數值、公差、額定值、操作值；
n）適用器具類型。
9.3 警告提示
警告提示應附于每批控制器的包裝箱內，其內容為“使用之前請仔細閱讀說明書，該控制器應安裝在符合現行規定的地方”。
10 包裝、運輸和貯存
10.1 包裝
控制器的包裝箱上應有如下標識：產品名稱、商標、型號、生產日期、制造商名稱、制造商廠址、郵政編碼、包裝儲運圖示標志（怕濕、向上、小心輕放）等，包裝儲運圖示標志應符合GB/T 191的要求。
包裝箱內的產品應附有合格證明、使用說明書、裝箱清單等。
10.2 運輸
運輸過程中應防止劇烈振動、擠壓、雨淋及化學物品浸蝕。搬運必須輕拿輕放、不應滾動和拋擲。
10.3 貯存
產品應貯存在干燥、通風、周圍無腐蝕氣體的地方，分類存放，堆放高度應考慮包裝箱能承受的強度，防止擠壓損壞。
附錄A（規范性附錄） 燃燒控制功能模塊
A.1 分類
燃燒控制功能模塊應符合B類安全要求，當包括切斷閥時，附錄D的要求適用，且應符合C類安全要求。
A.2 結構
燃燒控制功能模塊的結構應符合第5章的要求。
A.5 電磁兼容性
電磁兼容性應符合附錄G的要求。
A.6 標識、安裝和操作說明書
標識、安裝和操作說明書應符合第9章的要求，且制造商應聲明以下內容：
a）控制器的安全等級；
b）火焰故障反應時間；
c）清掃時間或等候時間；
d）點火安全時間；
e）最小火焰感應電流值。
附錄B（規范性附錄） 燃燒產物排放功能模塊
B.1 分類
燃燒產物排放功能模塊應符合A類安全、或B類安全、或C類安全要求，根據實際應用決定其安全等級。
B.5 電磁兼容性
電磁兼容性應符合附錄G的要求。
B.6 標識、安裝和操作說明書
標識、安裝和操作說明書應符合第9章的要求，且制造商應聲明以下內容：
a）控制器的安全等級；
b）最大反應時間；
c）最小等侯時間；
d）臨界值（帶誤差）；
e）傳感器的極限溫度；
f）故障反應時間。
附錄C（規范性附錄） 重置功能模塊
C.1 分類
重置功能模塊應符合B類安全要求。
C.2 結構
重置功能模塊的結構應符合第5章的要求。
C.5 電磁兼容性
電磁兼容性應符合附錄G的要求。
C.6 標識、安裝和操作說明書
標識、安裝和操作說明書應符合第9章的要求，且制造商應聲明以下內容：
a）故障反應時間和7.5.1.1 c）的適用性；
b）手控恒溫器的重置功能（如果適用）。
附錄D（規范性附錄） 燃氣切斷功能模塊
D.1 分類
燃氣切斷功能模塊應符合C類安全要求。
D.2 結構
燃氣切斷功能模塊的結構應符合第5章的要求。
D.5 電磁兼容性
電磁兼容性應符合附錄G的要求。
D.6 標識、安裝和操作說明書
標識、安裝和操作說明書應符合第9章的要求，且制造商應聲明以下內容：
a）連接方式和輸出特性；
b）故障反應時間。
附錄E（規范性附錄） 溫度控制功能模塊
E.1 分類
溫度控制功能模塊應符合A類安全、或B類安全、或C類安全要求，根據實際應用決定其安全等級。
E.2 結構
溫度控制功能模塊的結構應符合第5章的要求。
E.5 電磁兼容性
電磁兼容性應符合附錄G的要求。
E.6 標識、安裝和操作說明書
標識、安裝和操作說明書應符合第9章的要求，且制造商應聲明以下內容：
a）制造誤差；
b）設定點的漂移值；
c）傳感器的極限溫度；
d）故障反應時間。
附錄F（規范性附錄） 功能安全相關系統的失效控制技術和措施
F.1 控制硬件失效的技術和措施
控制硬件失效而由技術和措施檢測出的故障和失效要求按GB/T 20438.2-2006中表A.1的規定，硬件的診斷技術/措施按GB/T 20438.2-2006中表A.2～表A.15的規定。控制硬件失效的技術和措施的具體內容按GB/T 20438.7-2006中附錄A的相應規定。
F.2 控制系統失效的技術和措施
系 統安全完整性按GB/T 20438.2-2006中A.3的規定，控制系統失效的技術和措施按GB/T 20438.2-2006中表A.16～表A.18的規定，控制系統失效的技術和措施的有效性按GB/T 20438.2-2006中表A.19的規定?？刂葡到y(tǒng)失效的技術和措施的具體內容按GB/T 20438.7-2006中附錄A、附錄B和附錄C的相應規定。
附錄G（規范性附錄） 電磁兼容性
G.1 判定準則
判定準則Ⅰ：按G.2～G.10的要求進行嚴酷等級測試時，控制器應繼續符合本標準的功能要求。
判定準則Ⅱ：按G.2～G.10的要求進行嚴酷等級測試時，控制器應保持在奉標準規定的定義狀態。

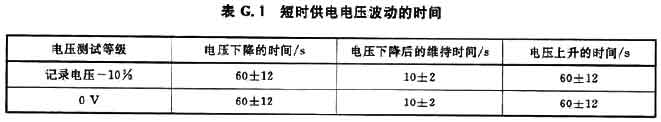

電源電壓測試應確保在任何電壓下存在與電源電壓無關的傳感器和安全開關信號，為了防止與安全相關的輸出端斷電，這些信號可以采用模擬信號。
附錄H（規范性附錄） 電池供電控制器
H.1 范圍
符合第1章的規定，補充應用電池給控制器供電的要求。電池供電控制器的靜態電流、待機功耗應符合制造商的聲明。
H.2 在環境溫度下
根據制造商的說明，在7.1的要求和以下規定的電壓條件下，分別按A.4.1、B.4.1、C.4.1、D.4.1、E.4.1完成功能試驗：
a）在制造商聲明的額定電壓下；
b）在聲明的額定電壓的75％下；
c）在聲明的額定電壓的120％下。
H.4 連續運行性能試驗
H.4.1 對輸出端施加制造商聲明的負載和額定功率，控制器按正常操作模式（待機、啟動、運行）至少應進行250 000次循環，并按以下要求進行連續運行性能試驗：
a）在聲明的額定電壓和環境溫度下運行225 000次；
b）在聲明的最高環境溫度或60℃（取較高值）和聲明的額定直流電壓的120％運行12 500次；
c）在聲明的最低環境溫度或0℃（取較低值）和聲明的額定直流電壓的75％運行12 500次。
H.4.2 連續運行性能試驗完成后，在額定電壓、環境溫度，額定電壓、低溫，額定電壓、高溫條件下重復進行功能試驗，控制器能正常工作，應符合功能要求。
H.5 電磁兼容性
電池供電控制器的電磁兼容性應符合G.8射頻電磁場輻射抗擾度和G.9靜電放電抗擾度測試。
附錄I（規范性附錄） 電氣/電子元件故障模式
附錄I
（規范性附錄）
電氣/電子元件故障模式

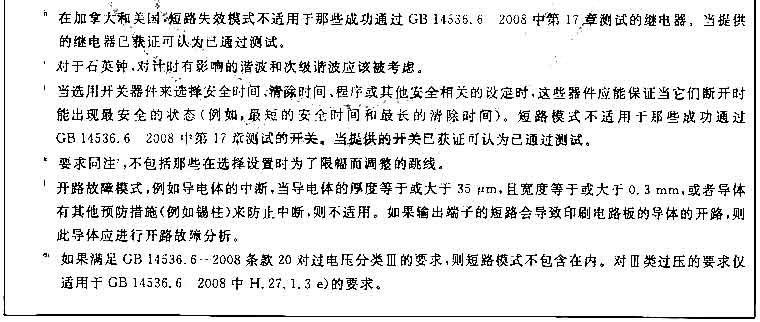

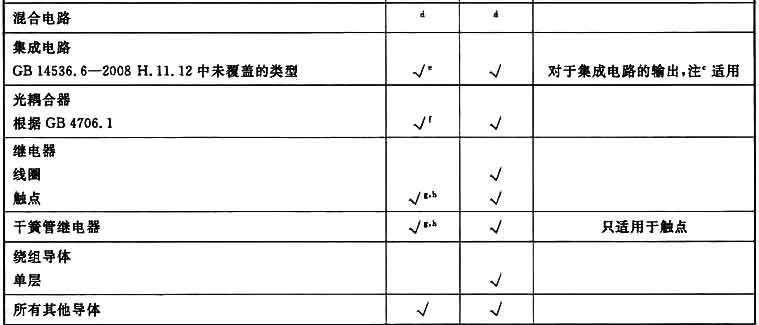

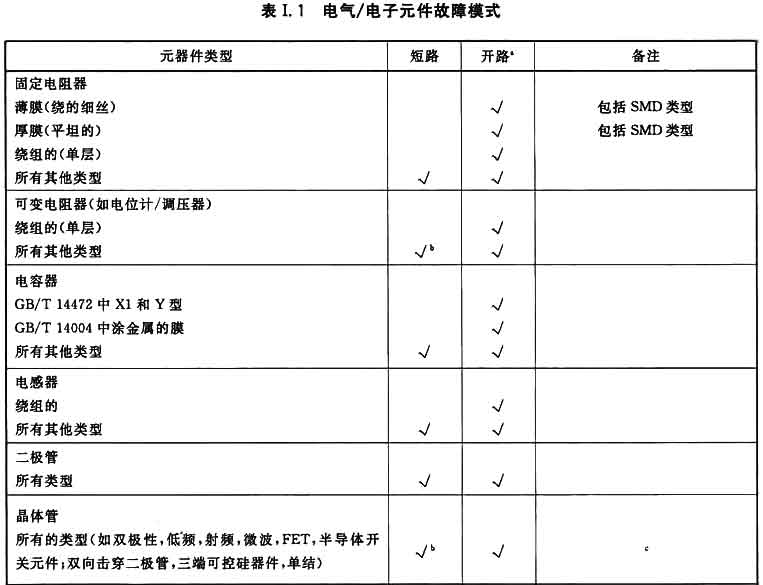

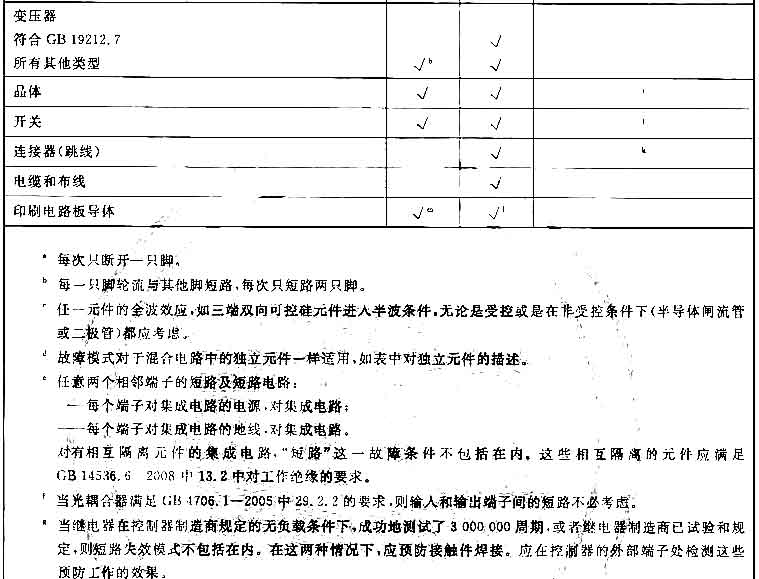

表I.1給出了控制器的電氣/電子元件故障模式。
附錄J（資料性附錄） 本標準支持GB 16914-2012基本要求的條款對應
附錄J
（資料性附錄）
本標準支持GB 16914-2012基本要求的條款對應

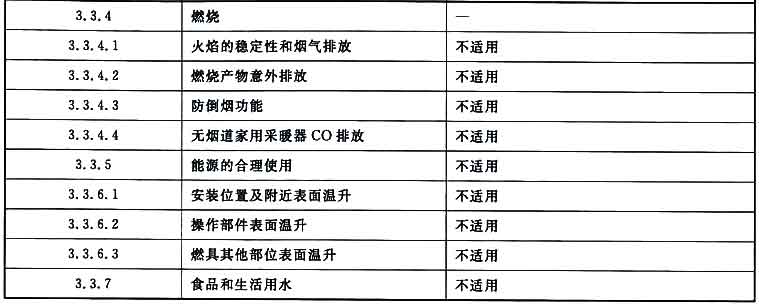

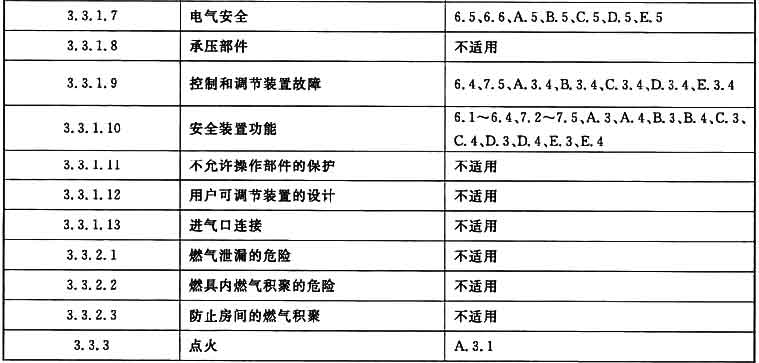

表J.1給出了本標準支持GB 16914-2012基本要求的條款對應表。
