（免費下載）CJ/T 458-2014 中低速磁浮交通車輛懸浮控制系統技術條件
1 范圍
1 范圍
本標準規定了中低速磁浮交通車輛懸浮控制系統的系統組成、環境條件、要求、檢驗與試驗方法、檢驗規則、標識、包裝、貯存與質量保證。
本標準適用于中低速磁浮交通車輛(簡稱車輛)懸浮控制系統的制造、試驗和驗收。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB 4208-2008 外殼防護等級(IP代碼)
GB／T 13306 標牌
GB／T 21414 鐵路應用 機車車輛 電氣隱患防護的規定
GB／T 21563-2008 軌道交通 機車車輛設備 沖擊和振動試驗
GB／T 24338.4 軌道交通 電磁兼容 第3-2部分：機車車輛 設備
GB／T 25119-2010 鞔道交通 機車車輛電子裝置
CJ／T 375 中低速磁浮交通車輛通用技術條件
3 術語和定義
3.1
懸浮架
支撐車體并傳遞懸浮、導向、牽引與制動力的機械結構裝置，并具有機械解耦適應軌道曲線與不平順公差的作用。
3.2
懸浮模塊
承載車輛懸浮、導向和牽引的基本單元。模塊主要由托臂、箱梁、電磁鐵和牽引電機等部件構成，兩個模塊通過防側滾梁連接組成懸浮架。
3.3
懸浮控制系統
實現車輛懸浮功能的系統。包括懸浮控制器、懸浮電磁鐵和懸浮傳感器。
3.4
懸浮控制器
對懸浮電磁鐵與軌道之間的間隙進行控制，使電磁鐵保持穩定懸浮的電氣裝置，包括功率單元和控制單元。
3.5
控制單元
接收懸浮傳感器、功率單元和懸浮指令信號，經過運算處理，生成控制信號的單元。
3.6
功率單元
將來自控制單元的信號進行功率放大，以驅動懸浮電磁鐵工作的單元。
3.7
磁浮
磁懸浮
通過對懸浮電磁鐵電流的控制，使車輛與軌道間保持穩定間隙的無接觸狀態。
3.8
懸浮間隙
車輛在懸浮狀態下懸浮電磁鐵磁極面與F型鋼軌下表面之間的垂向距離。
3.9
懸浮間隙偏差
實際懸浮間隙與額定間隙之差。
3.10
懸浮導向控制
通過懸浮間隙、磁鐵垂向加速度等信號檢測，對懸浮電磁鐵的勵磁電流進行反饋控制，調節懸浮力，以保持允許的懸浮間隙。當電磁鐵橫向偏離F軌時，懸浮力的橫向分力產生使其橫向復位的導向作用。
3.11
懸浮電磁鐵
在勵磁電流作用下，產生可控電磁力，實現電磁懸浮和導向功能的電磁鐵。主要由勵磁線圈、極板和鐵芯構成。
3.12
懸浮傳感器
測量懸浮控制系統的特定狀態量，如懸浮間隙、磁鐵垂向加速度等，并將其轉化成電信號的器件或裝置。
3.13
勵磁電流
流過懸浮電磁鐵的電流。
3.14
起浮
在懸浮控制器控制下，懸浮電磁鐵從落車狀態上升到額定懸浮間隙的過程。
3.15
落下
在懸浮控制器控制下，懸浮電磁鐵從懸浮狀態降落到落車狀態的過程。
4 系統組成
4 系統組成
懸浮控制系統由下列設備組成，見圖1。
——懸浮傳感器；
——懸浮控制器；
——懸浮電磁鐵。

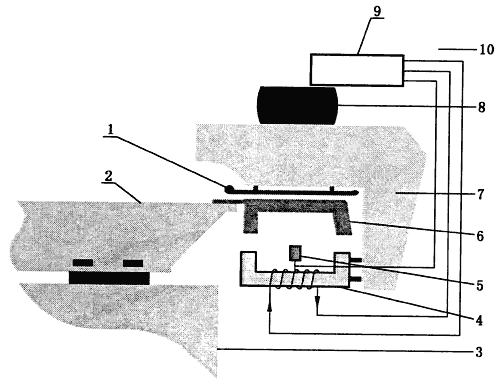

圖1 磁浮列車懸浮系統圖
說明：
1——直線電機；
2——軌枕；
3——水泥梁；
4——懸浮電磁鐵；
5——懸浮傳感器；
6——F軌；
7——托臂／箱梁；
8——空氣彈簧；
9——懸浮控制器；
10——車體。
5 環境條件
5.1 海拔高度：≤1400m。
5.2 環境溫度：—25℃～＋40℃。
5.3 最大相對濕度(當月月平均最低溫度25℃)：≤90％。
5.4 懸浮控制系統應能承受風、沙、雨、雪的侵襲及車輛清洗時清洗劑的腐蝕作用。
6 要求
7 檢驗與試驗方法
8 檢驗規則
8.1 檢驗分類
應通過檢驗，證明懸浮控制系統設備符合本標準和相關國家現行標準的要求，檢驗分類為：
a) 型式檢驗：用于考核指定產品的設計符合同本標準及相關產品標準；
b) 例行檢驗：用于檢測材料和工藝故障，確定懸浮系統設備功能正常。
檢驗項目按表1規定進行。

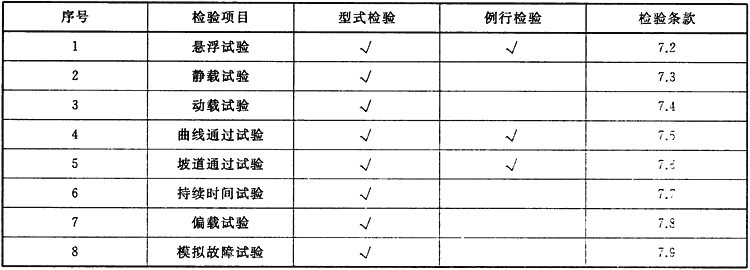

表1 懸浮控制系統檢驗項目
9 標識
9 標識
懸浮控制系統設備的標識應符合GB／T 13306的規定。
10 包裝、貯存與質量保證
10.1 懸浮控制系統設備的包裝應符合防潮、防塵和防止運輸損害的規定。
10.2 懸浮控制系統設備出廠時應提交有關技術文件、維修用圖紙及說明書，備品和專用工具。
10.3 懸浮控制設備應按制造廠的規定貯存在干燥、清潔、無酸堿及腐蝕性氣體的場所，低溫貯存溫度不應低于—40℃。
10.4 懸浮控制設備的保修期限不低于驗收交貨后18個月。在用戶遵守使用維護說明書的情況下，保修期限內確屬設備質量問題而出現故障影響運行或損壞時，制造商應及時無償?shù)刎?fù)責修理或更換，安裝調試，恢復運行。
