1 總則
1.0.1 為規范金融建筑的電氣設計，做到安全可靠、經濟合理、技術先進、節能環保，制定本規范。
1.0.2 本規范適用于新建、擴建和改建的金融建筑及其設施的電氣設計，不適用于銀行金庫、貨幣發行庫等特殊金融場所的電氣設計。
1.0.3 金融建筑電氣設計應采取有效的節能措施，降低電能消耗；應選用符合國家現行有關標準的電氣設備，嚴禁使用已被國家淘汰的電氣產品。
1.0.4 金融建筑中的非金融設施的電氣設計，可按現行行業標準《民用建筑電氣設計規范》JGJ 16執行。
1.0.5 金融建筑的供配電、安全技術防范、信息設施、電磁兼容與防雷接地等系統應與該建筑物中金融設施的等級相適應。
1.0.6 金融建筑電氣設計除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語和代號
3 金融設施分級
3.0.1 金融設施等級應根據建筑物中金融設施在國家金融系統運行、經濟建設及公眾生活中的重要程度，以及該金融設施運行失?？赡茉斐傻奈：Τ潭鹊纫蛩卮_定。
3.0.2 運行失常時將產生下列情形之一的金融設施，應確定為特級：
1 在全國或更大范圍內造成金融秩序紊亂的；
2 給國民經濟造成重大損失的；
3 在全國或更大范圍內對公眾生活造成嚴重影響的。
3.0.3 運行失常時將產生下列情形之一的金融設施，應確定為一級：
1 在大范圍內造成金融秩序紊亂的；
2 給國民經濟造成較大損失的；
3 在大范圍內對公眾生活造成嚴重影響的。
3.0.4 運行失常時將產生下列情形之一的金融設施，應確定為二級：
1 在有限范圍內造成金融秩序紊亂的金融設施；
2 給國民經濟造成損失的金融設施；
3 在較小范圍內對公眾生活造成嚴重影響的金融設施。
3.0.5 不屬于特級、一級和二級的，應確定為三級金融設施。
4 供配電系統
5 配變電所
6 應急電源
7 低壓配電
8 配電線路
9 照明與控制
10 節能與監測
11 電磁兼容與防雷接地
12 智能化集成系統
13 信息設施系統
14 信息化應用系統
15 建筑設備管理系統
16 安全技術防范系統
17 電氣防火
18 機房工程
19 自助銀行與自動柜員機室
附錄A 供電可靠性等級（可靠度R）計算方法
A.0.1 供電系統及元件的可靠函數R（t）和故障函數Q（t）的關系可用下式表示：
R（t）＝1－Q（t）（A.0.1）
式中：R（t）——可靠函數；
Q（t）——故障函數。
A.0.2 供電系統及元件的可靠度R和不可靠度Q的關系可用下式表示：
R＝1－Q（A.0.2）
式中：R——可靠度；
Q——不可靠度。
A.0.3 供電系統典型環節的可靠性指標可按下列方法計算：
1 兩個獨立元件串聯連接系統的可靠度可按下式計算（圖A.0.3-1）：
（A.0.3-1）
圖A.0.3-1 串聯連接系統框圖
式中：RA——元件A的可靠度；
RB——元件B的可靠度。
2 n個獨立元件串聯連接系統的可靠度可按下式計算：
（A.0.3-2）
3 兩個獨立元件并聯連接系統的可靠度可按下式計算（圖A.0.3-2）：
R＝RA×RB＋RA×QB＋RB×QA（A.0.3-3）
圖A.0.3-2 并聯連接系統框圖
式中：QA——元件A的不可靠度；
QB——元件B的不可靠度。
4 n個獨立元件并聯連接系統的可靠度可按下式計算：
（A.0.3-4）
5 串-并聯系統的可靠度可按下列步驟簡化計算（圖A.0.3-3）：
圖A.0.3-3 串-并聯系統框圖
1）將串聯元件A、D歸并形成等效元件F，將串聯元件B、E歸并形成等效元件G；然后將等效元件F、G歸并成等效元件H（圖A.0.3-4），系統等效簡化后的可靠度可按下列公式計算：

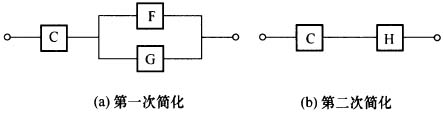

圖A.0.3-4 串-并聯系統簡化框圖
等效元件F的可靠度；
RF＝RA×RD（A.0.3-5）
等效元件G的可靠度；
RG＝RB×RE（A.0.3-6）
2）將并聯元件F、G歸并形成等效元件H，并可按下式計算：
RH＝1－QF×QG（A.0.3-7）
3）串-并聯系統的可靠度可按下式計算：
R＝RC×RH（A.0.3-8）
6 部分冗余系統的可靠度可按下式計算（圖A.0.3-5）：
R＝RA×RB×RC＋RA×RB×QC＋RB×RC×QA＋RA×RC×QB（A.0.3-9）
圖A.0.3-5 n取r表決系統框圖
7 n個元件中至少k個元件工作，系統才有效的部分冗余系統可按下式計算：
（A.0.3-10）
8 備用冗余系統的可靠度可按下式計算（圖A.0.3-6）：
R＝RK×（1－QA×QB）（A.0.3-11）
圖A.0.3-6 備用冗余系統框圖
式中：RK——元件K的可靠度。
附錄B 與UPS匹配的發電機組容量選擇計算
B.0.1 UPS的輸入端功率可按下式計算：
（B.0.1）
式中：PUPSin——UPS的輸入功率（kW）；
PUPSout——UPS的額定輸出功率（kW）；
PUPSpower——UPS的充電功率（kW）；
η——UPS系統的變換效率。
B.0.2 當UPS內置功率因數校正和諧波抑制元件時，可只考慮UPS的效率和UPS系統的充電功率的影響，發電機組的輸出功率可按下式計算：
Pg＝K×PUPSin（B.0.2）
式中：Pg——發電機組輸出的有功功率（kW）；
K——安全系數，取1.1～1.2。
B.0.3 當UPS沒有內置功率因數校正和諧波抑制元件時，應考慮UPS功率因數及諧波的影響，發電機組的輸出視在功率可按下列公式計算：
Sgout＝K×SUPSin（B.0.3-1）
（B.0.3-2）
PF＝PFdisp×PFdist（B.0.3-3）
式中：Sgout——發電機組輸出的視在功率（kVA）；
K——安全系數，取1.1～1.2；
SUPSin——UPS的輸入視在功率（kVA）；
PF——UPS的輸入功率因數（包括相位無功和畸變無功）；
PFdisp——位移功率因數；
PFdist——畸變功率因數。
B.0.4 發電機組的電壓畸變率控制應在－5％～＋5％以內，發電機組的總諧波電壓畸變率可按下式計算：
（B.0.4）
式中：THDu——總諧波電壓畸變率；
U1——電源基波電壓；
Un——各次諧波電壓；
In——各次諧波電流；
Z——發電機組電源內阻；
n——諧波次數。
