前言
（免費下載）GB/T 9532-2012 壓電單晶材料型號命名方法
詳情
1 范圍
1 范圍
本標準規(guī)定了聲表面波和聲體波器件用壓電單晶材料型號命名方法。
本標準適用于聲表面波和聲體波器件用壓電單晶材料型號命名方法。
本標準不適用于人造石英晶體材料型號命名方法。
2 型號命名
2.1 型號組成部分

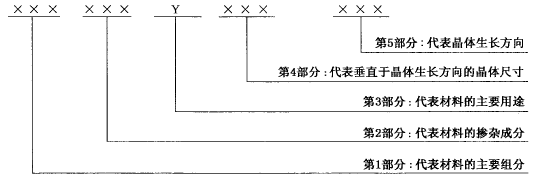

壓電單晶材料型號由以下五個部分組成:
2.2 第1部分，材料的主要組分
用化學元素的縮寫符號表示，見表1規(guī)定。
表1 材料的主要組分
2.3 第2部分，材料的摻雜成分
用摻雜的元素符號表示，元素符號前，用標點符號“:”。若不使用摻雜材料，此部分可省略。
2.4 第3部分，材料的主要用途
用“Y”表示壓電用途。
2.5 第4部分，垂直于晶體生長方向的晶體尺寸
用阿拉伯數字表示。截面為圓形，用直徑表示;若為方形，用長寬相乘表示。單位為毫米(。m)，但不標注。
2.6 第5部分，晶體生長方向
用直角坐標系表示。
注:第2部分和第3部分之間以及第4部分和第5部分之間均用“一”分開。
2.7 舉例

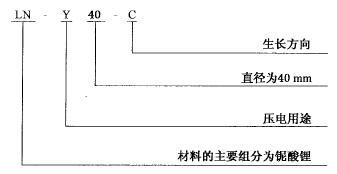

例1:鈮酸鋰單晶
例2：鈮酸鋰單晶(摻鐵)
例3：硅酸鎵鑭單晶

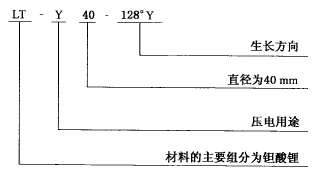

例4：鉭酸鋰單晶
