（免費下載）GB/T 7113.2-2014 絕緣軟管 第2部分：試驗方法
1 范 圍
1 范 圍
GB／T 7113的本部分規定了包括熱收縮管在內的絕緣軟管的試驗方法。這類軟管主要被用于電氣設備的導體部分和接頭處的絕緣。
本部分適用于絕緣軟管。
注：規定試驗的目的是控制軟管的質量，但這些試驗并不一定完全適用于軟管的浸漬、包膠工藝過程或其他特定應用。必要時試驗方法還需要補充適宜的浸漬或相容性試驗以適應特殊環境。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB／T 528-2009 硫化橡膠或熱塑性橡膠 拉伸應力應變性能的測定(ISO 37：2005，IDT)
GB／T 1034-2008 塑料 吸水性的測定(ISO 62：2008，IDT)
GB／T 1408.1-2006 絕緣材料電氣強度試驗方法 第1部分：工頻下試驗(IEC 60243-1：1998，IDT)
GB／T 1409-2006 測量電氣絕緣材料在工頻、音頻和高頻(包括米波波長在內)下電容率和介質損耗因數的推薦方法(IEC 60250：1969，MOD)
GB／T 1410-2006 固體電氣絕緣材料體積電阻率和表面電阻率試驗方法(IEC 60093：1980，IDT)
GB／T 2406.2-2009 塑料 用氧指數法測定燃燒行為 第2部分：室溫試驗(ISO 4589-2：1996，IDT)
GB／T 2423.28-2005 電工電子產品環境試驗 第2部分：試驗方法 試驗T：錫焊(IEC 60068-2-20：1979，IDT)
GB／T 7196-2012 用液體萃取測定電氣絕緣材料離子雜質的試驗方法(IEC 60589：1977，IDT)
GB／T 10582-2008 電氣絕緣材料 測定因絕緣材料引起的電解腐蝕的試驗方法(IEC 60426：2007，IDT)
GB／T 11026.1-2003 電氣絕緣材料 耐熱性 第1部分：老化程序和試驗結果的評定(IEC 60216-1：2001，IDT)
GB／T 11026.2-2012 電氣絕緣材料 耐熱性 第2部分：試驗判斷標準的選擇(IEC 60216-2：2005，IDT)
GB／T 11026.3-2006 電氣絕緣材料 耐熱性 第3部分：計算耐熱特征參數的規程(IEC 60216-3：2002，IDT)
GB／T 11026.4-2012 電氣絕緣材料 耐熱性 第4部分：老化烘箱 單室烘箱(IEC 60216-4-1：2006，IDT)
GB／T 11026.5-2010 電氣絕緣材料耐熱性 第5部分：老化烘箱 溫度達300℃的精密烘箱(IEC 60216-4-2：2000，IDT)
ISO 5-1：2009 攝影和印刷技術 密度測量——第1部分：幾何學和功能符號(Photography and graphic technology-Density measurements-Part 1：Geometry and functional notation)
ISO 5-2：2009 攝影和印刷技術 密度測定 第2部分：透射密度的幾何條件(Photography and graphic technology-Density measurements-Part 2：Geometric conditions for transmittance density)
ISO 5-3：2009 攝影和印刷技術 密度測定 第3部分：光譜條件(Photography and graphic tech-nology-Density measurements-Part 3：Spectral Conditions)
ISO 5-4：2009 攝影技術 密度測定 第4部分：反射密度的幾何條件(Photography and graphic technology-Density measurements-Part 4：Geometric conditions for reflection density)
ISO 105-A02 紡織品 色牢度試驗 第A02部分：顏色變化評定用灰度標(Textiles-Tests for colour fastness-Part A02：Grey scale for assessing change in colour)
ISO 105-B01 紡織品 色牢度試驗 第B01部分：光色牢度：日光(Textiles-Tests for colour fastness-Part B01：Colour fastness to light：Daylight)
ISO 182-1：1990 塑料 以氯乙烯均聚物和共聚物為基的復合物及制品高溫下放出氯化氫和其他酸性產物傾向的測定 第1部分：剛果紅法(Plastics-Determination of the tendency of compounds and products based on vinyl chloride homopolymers and copolymers to evolve hydrogen chloride and any other acidic products at elevated temperature-Part 1：Congo red method)
ISO 182-2：1990 塑料 以氯乙烯均聚物和共聚物為基的復合物及制品高溫下放出氯化氫和其他酸性產物傾向的測定 第2部分：pH法(Plastics-Determination of the tendency of compounds and products based on vinyl chloride homopolymers and copolymers to evolve hydrogen chloride and any other acidic products at elevated temperature-Part 2：pH method)
ISO 974：2000 塑料 沖擊脆化溫度的測定(Plastics-Determination of the brittleness tempera-ture by impact)
ISO 1431-1：2004 硫化橡膠或熱塑性橡膠 耐臭氧龜裂性 第1部分：靜態應變?cè)囼?yàn)(Rubber，vulcanized or thermoplastic-Resistance to ozone cracking-Part 1：Static and dynamic strain test)
ISO 4589-3：1996 塑料 通過氧指數測定燃燒性能 第3部分：高溫試驗(Plastics-Determination of burning behaviour by oxygen index-Part 3：Elevated-temperature test)
ISO 13943：2008 防火安全 詞匯(Fire safety-Vocabulary)
IEC 60068-2-20：2008 電工電子產品環境試驗 第2部分：試驗方法 試驗T：引線式元件的可焊性和耐焊接熱試驗方法(Environmental testing-Part-2-20：Tests-Test T：Test methods for solder-ability and resistance to soldering heat of devices with leads)
IEC 60212：2010 固體電氣絕緣材料試驗前或試驗時采用的標準條件(Standard conditions for use prior to and during the testing of solid electrical insulating materials)
IEC 60587：2007 評定在嚴酷環境條件下使用的電氣絕緣材料耐電痕化性和電蝕損的試驗方法(Electrical insulating materials used under severe ambient conditions-Test methods for evaluating re-sistance to tracking and erosion)
IEC 60695-6-30：1996 著火危險試驗 第6部分：評定電工產品著火產生的煙阻光引起的視覺模糊危險的方法和導則 第30節：小規模靜態法 煙阻光度的測定(Fire hazard testing-Part 6：Guidance and test methods on the assessment of obscuration hazards of vision caused by smoke opacity from electrotechnical products involved in fires-Section 30：Small scale static method-Determination of smoke opacity-Description of the apparatus)
IEC 60754-1：1994 電纜材料燃燒過程中釋放的氣體的試驗 第1部分：取自電纜的聚合物材料燃燒過程中釋放的鹵酸氣體量的測定(Tests on gases evolved during combustion of materials from ca-bles-Part 1：Determination of the amount of halogen acid gas)
IEC 60754-2：1991 電纜材料燃燒中釋放氣體的試驗 第2部分：通過測定pH值和電導率來測定取自電纜的聚合物材料燃燒過程中釋放的氣體的酸度的測定(Test on gases evolved during combus-tion of electric cables-Part 2：Determination of degree of acidity of gases evolved during the combus-tion of materials taken from electric cables by measuring pH and conductivity)
3 試驗條件
3.1 除非另有規定，所有試驗應按IEC 60212：2010在標準大氣下，即在溫度15℃～35℃和周?chē)h(huán)境相對濕度下進行。
有爭議時，這些試驗應在23℃±2℃和相對濕度(50±5)％下進行。
3.2 當某一試驗程序規定在高溫下加熱時，試樣應在符合GB／T 11026.4-2012的均勻加熱烘箱中保持規定的時間。
3.3 對規定需要在低溫下進行的試驗，在產品規范中可以要求在—t℃或更低的溫度下進行試驗。該溫度的偏差按IEC 60212：2010中規定取±3℃。
注：—t℃為各產品規范中規定的低溫試驗溫度值。
4 內徑、壁厚及同心度的測量
5 密 度
5.1 試樣數量
應試驗至少三個試樣。
5.2 程序
可采用任何測定密度的方法，只要該方法能保證準確度為0.01g／cm3即可。
注：小內徑軟管試樣可沿其長度方向切割并剖開，以避免測定過程中夾入空氣。
5.3 結果
注明所選用的測定方法并報告所有測得的密度值。除非產品規范另有規定，取算術平均值作為結果。
6 受熱后的抗破裂
6.1 試樣數量
應試驗三個試樣。
6.2 試樣形狀
試樣應切成環狀，其切割長度等于壁厚。切割時應保證切口整齊，因?yàn)榍锌谌毕輹?huì)影響試驗結果。
注：對因?qū)嶋H操作困難而不可能把試樣切成方形截面的環時，長度可以增加到不超過2.5mm。
6.3 程序
用一根斜度為(15±1)°的錐形芯棒對試樣進行試驗。除產品規范另有規定，試樣應在70℃±2℃溫度下保持(168±2)h，然后讓其冷卻至23℃±5℃。然后沿著芯棒往上翻卷試樣，使其擴張量等于產品規范中規定的標稱內徑的一定百分比。試樣應在23℃±5℃下保持(24±1)h，然后檢查其破裂情況。
6.4 結果
報告是否有任何破裂情況。
7 熱沖擊
7.1 試樣數量
應試驗五個試樣。
7.2 試樣形狀
幾段約75mm長的軟管，或按第20章制備的用于測定拉伸強度或斷裂伸長的試樣。
7.3 程序
試樣應垂直地懸掛在烘箱中，在產品規范中規定的溫度下保持4h±10min。
取出試樣讓其冷卻至室溫。然后，檢查其是否有任何滴流、開裂或流動跡象。另外當產品規范有規定時，試樣還應試驗拉伸強度和／或斷裂伸長。
7.4 結果
除非產品規范另有規定，取所有拉伸強度和／或斷裂伸長測試值的算術平均值作為結果。
8 耐焊熱性
8.1 試樣數量
應試驗三個試樣。
8.2 試樣形狀
采用60mm長的軟管和大約150mm長的鍍錫銅線，該銅線直徑容許能與軟管滑動配合。
在銅線的中點處，沿一根直徑三倍于軟管標稱內徑的芯棒將銅線彎成90°。
應將軟管沿銅線滑動并逐漸穿過銅線彎曲部分，讓試驗時處于垂直狀態銅線的直線部分套有軟管的長度等于1.5倍的軟管標稱內徑，但最小長度為1mm(見圖1)。在處于垂直部分的銅線超出軟管20mm處切斷。
在試驗時處于水平部分的銅線于軟管端頭處切斷。在銅線被彎曲好至少5min后，把銅線伸出下部的6mm涂以由25％(質量份)松香和75％(質量份)2-丙醇(異丙醇)或乙醇組成的高級焊劑(只能使用非活性松香，其酸值以KOH計不低于155mg／g。詳見GB／T 2423.28-2005附錄C)。
8.3 程序
在23℃±5℃下將銅線涂上焊劑后的60min內對軟管進行試驗。在距銅線彎曲部分至少25mm的水平部分夾住銅線。把銅線的垂直部分浸入熔融焊錫槽的中央，使銅線浸入部分為6mm；常用方法是預先在銅線上做記號。浸焊時間為(15±1)s或按產品規范規定。焊錫槽的直徑應不小于25mm，深度不小于12mm及在試驗期間焊錫溫度應保持在260℃±5℃。試驗后檢查試樣有無開裂、熔化或明顯膨脹，輕微的熔化是允許的(見圖2)。
8.4 結果
報告是否有開裂、膨脹或明顯熔化現象。
說明：
1——夾持試樣部位；
2——距夾持試樣部位至少25mm；
3——軟管內徑的1.5倍；
4——焊接液面；
5——繞直徑為3倍于軟管內徑的芯棒彎曲而成的彎頭。
圖1 耐焊熱性試驗用試樣

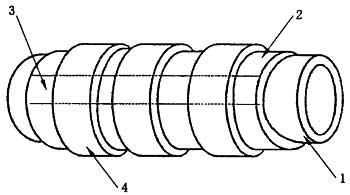

圖2 經受耐焊熱性試驗后的軟管實例
9 無涂層編織玻璃纖維軟管的加熱質量損失
9.1 試樣數量及質量
應試驗三個試樣，每個試樣質量為(5±1)g。
9.2 程序
試樣應經105℃±2℃、1h的加熱條件處理，隨后在干燥器中冷卻至室溫。然后，對試樣進行稱重(m1)，準確至0.0002g。之后，在600℃±10℃的通風的加熱爐內加熱60min～75min。在干燥器內冷卻至室溫后再對試樣稱重(m2)。
9.3 計算
按式(2)計算質量損失率：
式中：
M——質量損失率，以百分?jǐn)?shù)(％)表示；
m1——熱處理后試樣的質量，單位為克；
m2——高溫加熱灼燒后試樣的質量，單位為克。
9.4 結果
除非產品規范另有規定，取質量損失百分?jǐn)?shù)所有值的算術平均值作為結果。
10 長度變化
10.1 試樣數量
應試驗三個試樣。
10.2 試樣形狀
把每個試樣切成長約150mm，用一種不會損害軟管的標識媒質，在試樣的大致中間位置作兩條間隔為100mm的基準線。測量基準線之間距離(L1)，準確至0.5mm。
10.3 程序
試樣應水平放置于能讓其自由復原的某種材料上，并將它們一起置于烘箱內按產品規范規定的溫度和時間進行處理。
然后，讓試樣冷卻至室溫，重測基準線之間距離(L2)，準確至0.5mm。
10.4 計算
按式(3)計算長度變化(Lc)：
式中：
Lc——長度變化量，以百分?jǐn)?shù)(％)表示；
L1——起始長度，單位為毫米；
L2——自由收縮后的長度，單位為毫米。
10.5 結果
取所有長度變化值的算術平均值作為結果。
11 負荷變形(高溫耐壓力)
11.1 試樣數量
應試驗三個試樣。
試驗應在軟管擠出16h后進行。
11.2 試樣形狀
試樣制備：沿軟管長度方向?qū)⑵淦书_(kāi)，然后把剖開的軟管切成約10mm×5mm的切片，如果軟管周長小于5mm，則按全周長切割，并使試樣長度中心線平行于軟管長度方向。
11.3 裝置
試驗裝置是由一種能測量試樣受力變形至±0.01mm的儀器組成，儀器上帶有一個厚(0.70±0.01)mm用來加載負荷于試樣的矩形壓痕板，除非產品規范另有規定，施加的負荷為(1.20±0.05)N。將試樣置于支承在V型塊上的直徑為(6.00±0.10)mm的金屬芯棒上。如圖3所示。
除非產品規范對溫度另有規定，在加熱期間應把該裝置放入恒定在110℃±2℃的烘箱內。為了減少振動，應安裝在具有適當減震墊的自流循環的烘箱內。
11.4 程序
按4.2的方法測量試樣壁厚，不同的是塞規和軟管試樣應由靜置于芯棒上的試樣代替。壁厚應是測得的總尺寸與芯棒直徑之差。
除非產品規范對溫度另有規定，試驗前應把帶有芯棒而無試樣的裝置置于110℃±2℃的烘箱內處理至少2h。
升高壓痕板，將試樣置于芯棒上，使試樣長度中心線與芯棒平行，再緩慢降下壓痕板至試樣表面。
注：對小內徑軟管試樣操作起來可能會有困難。這時推薦在將試樣置于芯棒上之前，先在室溫下將試樣置于1kg重物下壓平處理約10min。
然后將該裝置和試樣放入烘箱，在規定的溫度下保持(60±5)min。
記錄壓痕板的位置。取出試樣，使壓痕板直接觸及芯棒并再次記錄壓痕板的位置。從原先測得的壁厚減去這兩次讀數之差即得到壓痕值。
三次壓痕板直接觸及芯棒后記錄的位置讀數中任何兩次讀數之差，應不大于0.02mm。
11.5 結果
試樣壓痕值應以對原始壁厚的百分率來表示。
取三次測定結果的算術平均值作為壓痕百分率。

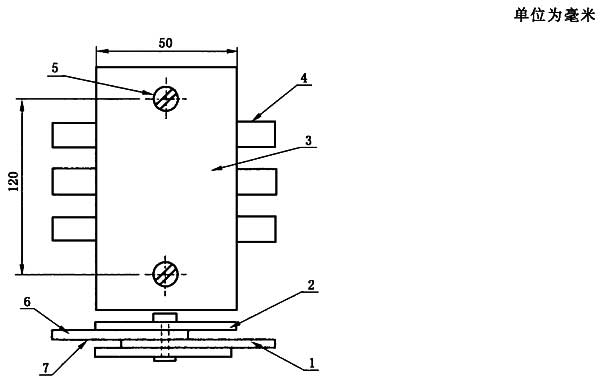

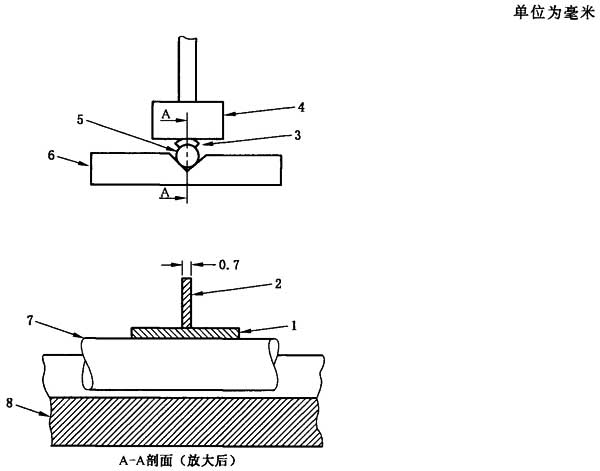

說明：
1——試樣；
2——壓痕板；
3——試樣；
4——壓痕板；
5——芯棒；
6——V型塊；
7——芯棒；
8——V型塊。
圖3 高溫耐壓力試驗用裝置
12 PVC軟管的熱穩定性
12.1 原理
本方法是測定聚氯乙烯(PVC)、聚氯乙烯共聚物或以聚氯乙烯為基的復合物或產品加熱時釋放出氯化氫所需要的時間。
檢測氯化氫釋放可通過使用剛果紅試紙或通過測定盛在測量池中的氯化鉀溶液的pH值變化來實現。
12.3 程序
按ISO 182-1：1990或ISO 182-2：1990進行試驗。按產品規范規定采用A法或B法以及試驗溫度，在采用ISO 182-2：1990時，還應規定是否使用空氣以外的其他流動氣體媒質。
13 硅樹脂軟管的揮發物含量
13.1 試樣的數量和質量
應試驗三個試樣，每個試樣質量為(10±1)g。
13.2 程序
將試樣稱重(m1)，準確至0.001g，然后在200℃±2℃烘箱中加熱(24±1)h。
在干燥器內冷卻后再次將試樣稱重(m2)。
13.3 計算
每個試樣的質量損失率M(即揮發物含量)按式(4)計算：
式中：
M——質量損失率，以百分?jǐn)?shù)(％)表示；
m1——試樣起始質量，單位為克；
m2——試樣干燥后質量，單位為克。
13.4 結果
除非產品規范另有規定，取揮發物含量百分?jǐn)?shù)測試值的算術平均值作為結果。
14 加熱后的彎曲性
14.1 試樣數量
應試驗三個試樣，每個試樣足夠長至能方便地繞在芯棒上，芯棒尺寸按產品規范對該被試軟管的規定。
14.2 試樣形狀
當標稱內徑不超過2mm時，用一段能與軟管滑動配合的金屬線插入軟管中。
當標稱內徑超過2mm但不超過15mm(或在產品規范中對某種特殊類型軟管規定的其他值)時，試樣應該用任何適當?shù)姆椒?例如多根金屬線)填充以防止纏繞過程軟管被過分壓扁。
當標稱內徑超過15mm(或在產品規范中對某種特殊類型軟管規定的其他值)時，試樣應是一條沿平行于軟管長度方向切取的6mm寬的帶。
14.3 程序
將按14.2制備的試樣懸掛于烘箱內，在產品規范規定的溫度下保持(48±1)h。然后從烘箱內取出并冷卻至室溫。
按細密螺旋方式在一根芯棒上平穩地將試樣纏繞一周，芯棒直徑由產品規范規定。對切割成帶的試樣，其內表面應與芯棒接觸。纏繞一周的時間應不大于5s。然后將試樣在纏繞狀態保持5s。
不經放大直接目測仍處在芯棒上的試樣是否有開裂、涂層脫落或分層跡象。
若在產品規范中有規定，通過施加電壓檢測內徑15mm及以下軟管是否存在開裂，可采用第22章試驗方法。
14.4 結果
報告試樣是否存在開裂、涂層脫落或分層。
15 低溫彎曲性
15.1 試樣數量和形狀
試樣數量和形狀應同第14章，但不同的是當標稱內徑超過6mm(而不是15mm)時，試樣應沿平行于軟管的長度方向切取6mm寬的帶。當產品規范有規定時，可用標稱內徑6mm及以下未填充的試樣進行試驗。
15.2 程序
把按14.1制備的試樣懸掛于試驗箱內，在產品規范規定的溫度下保持4h±10min。然后在該溫度下按細密螺旋形式在一根低溫溫度相同的芯棒上平穩地將試樣纏繞一周，芯棒直徑按產品規范規定。纏繞一周的時間應不大于5s。然后讓試樣的溫度回復至室溫。
不經放大直接目測仍處在芯棒上的試樣是否有開裂、涂層脫落或分層現象。
15.3 結果
報告試樣是否存在開裂、涂層脫落或分層。
16 脆化溫度
16 脆化溫度
采用下述方法制備試樣，并按ISO 974：2000進行試驗：
對標稱內徑4mm及以下的軟管，試樣應切成40mm長。對標稱內徑大于4mm的軟管，試樣應為其長邊平行于軟管的長度方向的6mm寬、40mm長的條帶狀試樣。條帶狀試樣應予以固定以便能用錘子敲打試樣的卷邊。
17 貯存過程尺寸穩定性(僅適用于熱收縮軟管)
17.1 試樣數量和長度
應試驗三個試樣，每個試樣長約100mm。
17.2 程序
應先在交貨時擴張狀態下測量軟管內徑。然后將軟管放入一個通風的烘箱中，除非產品規范另有規定，在40℃±3℃下貯存(336±2)h。然后將其從烘箱中取出，冷卻至環境溫度，再測擴張狀態下的內徑。
完成測量后，應讓軟管完全回縮，回縮的時間和溫度按產品規范規定。之后，讓軟管冷卻至環境溫度并再測量回縮后的軟管內徑。
17.3 結果
報告在高溫下貯存前和貯存后的擴張后內徑，以及經高溫貯存并完全回縮后的內徑三組測量的每一組測量值的算術平均值作為結果。
18 涂層水解
18.1 試樣數量
應試驗三個試樣。
18.2 試樣形狀
每個軟管試樣應切成40mm～50mm長，然后用濾紙把它們包成一束，束的直徑應能將其順利推入125mm×12mm的硼硅玻璃試管內。如果因軟管尺寸原因操作有困難，可以沿著軟管長度方向?qū)⒃嚇悠书_(kāi)，在將試樣卷起插入試管內。
注：該試驗可使用厚壁試管以減小爆炸和人員傷亡的危險。推薦在試管與操作者之間放一個防護罩。
18.3 程序
將軟管推到試管底部并加入約2mL蒸餾水。然后插入直徑約0.6mm的一小段銅線，將銅線接近軟管的一端彎成大致圓形狀并與長度方向垂直。銅線的長度選擇是當試管密封后，它完全在試管內，當試管倒置時，彎圓的一端在水平面上方。銅線的作用是防止軟管滑入水中。之后，密封試管端部，適用的方法是在火焰中把它拉長后封口。
試驗時試管應垂直放置，其密封端朝下，在100℃±2℃下保持(72±1)h。
18.4 結果
報告試樣是否有任何涂層位移、軟管與紙之間或軟管相互之間粘著以及紙變色等現象。
19 柔軟性
19.1 試樣數量和長度
應試驗三個試樣，每個試樣長約150mm。
19.2 條件處理
試樣應松散地置于一個平面上，在環境溫度23℃±5℃下保持約24h。
19.3 裝置
采用圖4所示裝置。
將一段縫紉線固定于芯棒并穿過軟管。試樣用圖4所示的螺紋夾緊器固定于芯棒上。
注：可用聚酯縫紉線，但對0.5mm內徑的軟管，需要用吸或引的方法把線穿過軟管。
芯棒應配備有能旋轉270°的裝置，聚酯線的另一端應系上砝碼。砝碼的大小按產品規范中針對具體軟管型號相關內徑所作的規定。
位于軟管下部的線應越過并幾乎觸及以毫米為單位的偏轉度標尺。應采用鉛垂線以保證標尺的零點正好位于芯棒邊緣的下方。
19.4 試驗溫度
試驗應在23℃±2℃下進行。
19.5 程序
旋轉芯棒使固定軟管用的螺紋夾緊器處在偏轉度標尺上零點標記線的上方。當芯棒處在這個位置時，施加砝碼并立即平穩旋轉芯棒270°，旋轉速率為當芯棒旋轉到如圖4所示的位置時約10s。在完成旋轉后的(30±5)s內記錄偏轉度。如果軟管發生扭曲，應在扭曲狀態下進行試驗，不必恢復到原狀。把記錄到的偏轉度減去被試軟管的壁厚就得到真正的偏轉度。
注：可能需要采用一種導向裝置以保證軟管保持在同一垂直平面內。
19.6 結果
除非產品規范另有規定，取所有偏轉度測得值的算術平均值作為結果。

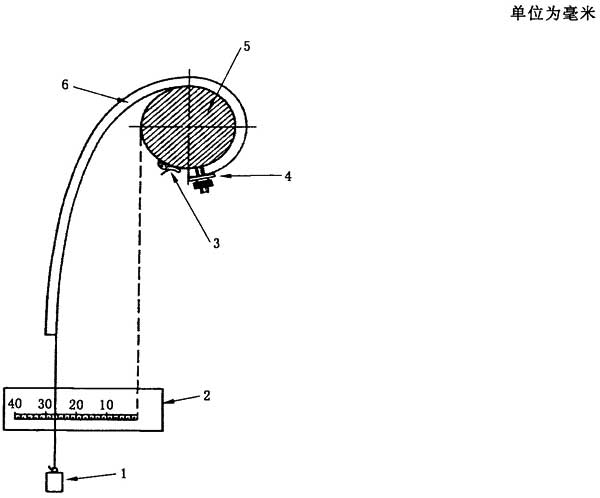

說明：
1——砝碼；
2——偏轉刻度尺；
3——固定縫紉線端頭的夾子；
4——固定軟管的螺紋夾緊器；
5——可旋轉的25mm直徑芯棒最終位置；
6——被試軟管。
圖4 柔軟性試驗用裝置
20 拉伸強度、100％伸長下的拉伸應力、斷裂伸長及2％伸長下的割線模量
20.2 啞鈴形試樣的拉伸強度和斷裂伸長
試驗應按20.1進行，但作下述變更。
20.2.1 以軟管長度方向?yàn)殚L(zhǎng)軸切割剖開成圖5所示的尺寸和公差的試樣。然后把它鋪在置于硬質平臺上某種表面光滑、稍帶柔軟的材料(例如皮革、橡膠或高質量的卡片紙板)上壓平。應采用單沖程沖壓機和合適形狀及尺寸的刃形沖模，從軟管片材上沖壓制備試樣。
注：圖5給出的外形圖是GB／T 528-2009中2型試樣的外形圖。
20.2.2 在基準線之間的至少三點處測量試樣中間平行部分的寬度和厚度，準確至0.01mm。然后計算平均橫截面積。
20.2.3 斷裂后基準線之間的距離應測量精確至2％。
20.3 無涂層紡織玻璃纖維軟管的拉伸強度
試驗按20.1進行，但作下述變更。
20.3.1 兩夾頭起始距離是(100±10)mm，夾頭分離速率是(25±5)mm／min。
20.3.2 平均橫截面積應由按4.2測得的壁厚的兩倍和按下述方法制備的扁平帶的寬度的乘積來求得。
讓試樣承受約占斷裂應力10％的拉伸應力并將其放在兩個平板間稍微施加壓力使軟管形成一條帶。測量這條帶的寬度。
20.5 100％伸長下的拉伸應力
根據相應情況，按20.1或20.2進行試驗。另外，當兩基準線之間距離增加到100％時，記錄這時的負荷。
20.5.1 計算
試樣100％伸長下的拉伸應力(單位為MPa)應按式(8)計算：
式中：
F2——產生100％伸長時的拉伸負荷，單位為牛頓(N)；
A——試樣起始平均橫截面積，單位為平方毫米(mm2)。
20.5.2 結果
除非產品規范另有規定，取100％伸長下拉伸應力所有測試值的算術平均值作為結果。
20.6 高溫和100％伸長下的拉伸應力
試驗應按20.5和在產品規范規定的溫度下進行。

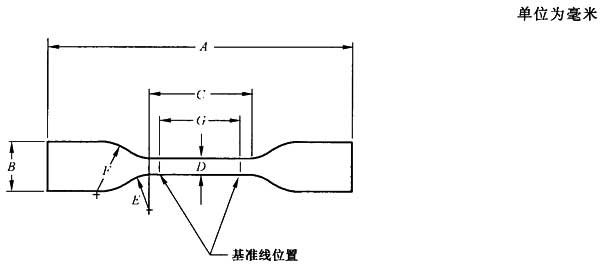

說明：
A——總長，最小，75mm；
B——端部寬度，(12.5±1.0)mm；
C——狹窄平行部分長度，(25±1)mm；
D——狹窄平行部分寬度，(4.0±0.1)mm；
E——小半徑，(8.0±0.5)mm；
F——大半徑，(12.5土1.0)mm；
G——基準線間距，≤20mm。
注：在任何一個試樣中，其狹窄部分任何一處厚度偏差應不大于平均值的2％。
圖5 拉伸試驗用啞鈴型試樣
21 抗損傷性試驗
21.1 原理
無涂層編織軟管的損傷常常是由機械操作或軟管切割端受到撞擊引起的，例如，在裝配過程或裝運中。本試驗是通過測量經過受控撞擊后軟管切割端的擴張來評定軟管的抗損傷性。
21.2 試樣數量和長度

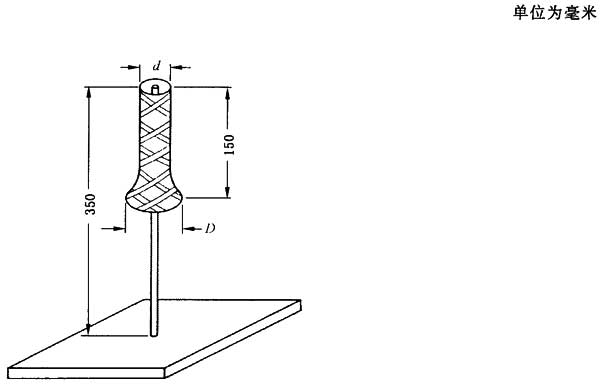

應試驗三個試樣，每個試樣為一段150mm長的軟管。試樣應使用鋒利切刀(不能用閘刀式剪切機)切割，要注意避免切割后端部纖維散亂。
21.3 程序
使用一臺滑動式投影儀，能測出軟管外徑圖像并投影到屏幕上，使得能重復測量而不改變測試的值。測量試樣上中心點處(遠離兩端部)圖像的外徑。旋轉軟管90°并重復測量。計算測量結果的平均值并記錄為d，準確至0.05mm。
選取一根350mm長的鋼棒，其直徑較軟管內徑小得多，使得當試樣套于其上時，試樣能自由地垂直落下。
滑動棒上的試樣，使試樣上端與垂直放置的棒的上端對齊(見圖6)。在重力作用下，讓試樣自由落下撞擊硬質水平面。重復該程序共撞擊十次。
從棒上取出試樣，應小心不要使撞擊端散開。使用滑動式投影儀，測量撞擊端擴張后直徑的圖像。旋轉軟管90°并重新測量。計算測量結果的平均值并記錄為D，準確至0.05mm。
21.4 計算
按式(9)計算損傷百分率：
式中：
D——撞擊后試樣擴張端的平均直徑，單位為毫米；
d——軟管平均外徑，單位為毫米。
21.5 結果
除非產品規范另有規定，取所有抗損傷三次測量值的算術平均值作為結果。
圖6 抗損傷性試驗布置簡圖
22 擊穿電壓
22.5 高溫下試驗
將試樣和電極置于烘箱內并在產品規范規定的溫度下保持(60±5)min。按22.1.3施加電壓。
注：試驗時注意高壓電極、高壓導線與烘箱器壁之間的安全距離。
22.6 濕熱處理后的試驗
先將試樣預熱到40℃～45℃，然后放入條件處理箱在40℃及93％相對濕度下，處理96h。
從處理箱中取出軟管，讓其在75％相對濕度的大氣中冷卻至室溫。然后，在取出軟管的1h～2h內進行試驗。
22.7 結果
除非產品規范另有規定，取所有擊穿電壓測試值的算術平均值作為結果，并報告所采用的溫度和相對濕度。
注：當產品規范中僅有針對25mm和250mm寬外電極的擊穿電壓時，可按式(10)換算成對100mm寬外電極的結果。
式中：
V1——對采用100mm寬電極時要求的擊穿電壓，單位為伏(V)；
V2——對采用250mm寬電極時要求的擊穿電壓，單位為伏(V)；
V3——對采用25mm寬電極時要求的擊穿電壓，單位為伏(V)。
說明：
1——彈丸；
2——試樣；
3——試驗電極；
4——導體；
5——軸環；
6——軟管。

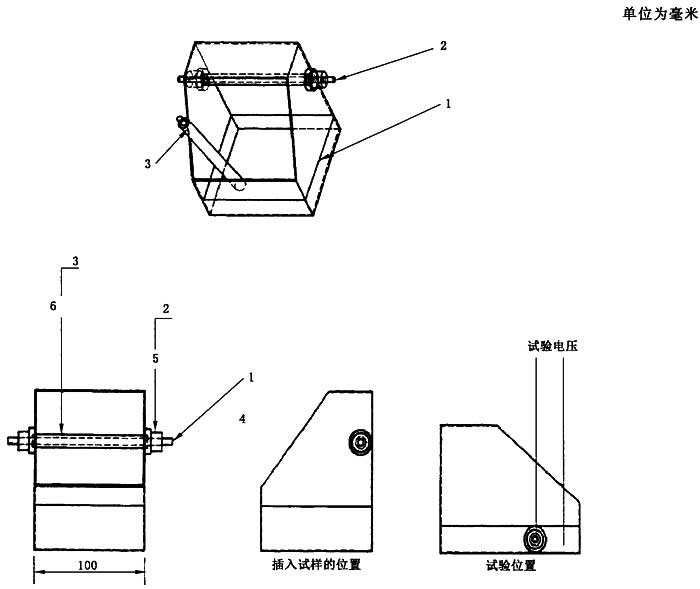

圖7 彈丸槽擊穿電壓試驗布置示意圖
23 絕緣電阻
23.1 條件處理
除非產品規范另有規定，試驗應在已經過23℃±2℃、(50±5)％相對濕度下處理不少于24h后的試樣上進行。
23.2 試樣形狀
將一根能滑動配合的實芯銅導體或銅管插入軟管試樣中。插入后試樣至少230mm長。必要時可借助合適的導電潤滑劑來協助插入。對熱收縮軟管，試樣應在一根金屬棒或管上進行收縮處理，該金屬棒或管的直徑等于規定的軟管最大回縮后內徑。
將寬度為(25±1)mm的三片金屬箔分別包繞在試樣上，其中一片繞在中間，另兩片繞在兩端附近，使每段長為(50±1)mm的兩段軟管留出不包金屬箔，如圖8所示。繞在試樣兩端附近的兩個金屬箔，在試驗過程應與插入軟管的銅導體或銅管相連接并予以接地。導線連接如圖8所示。
注：允許用高電導率的金屬涂料替代金屬箔，但涂料中的溶劑不可影響軟管。
23.3 絕緣電阻測量
在試樣的中間和外側金屬箔之間，施加(500±15)V直流電壓。電化時間應為1min～3min。
23.5 結果
報告所有絕緣電阻的測得值和試驗溫度。除非產品規范另有規定，取幾何平均值作為結果。

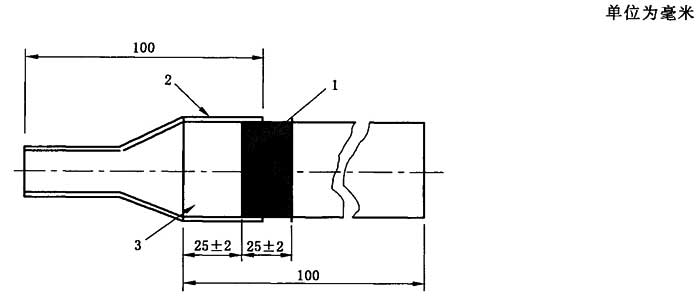

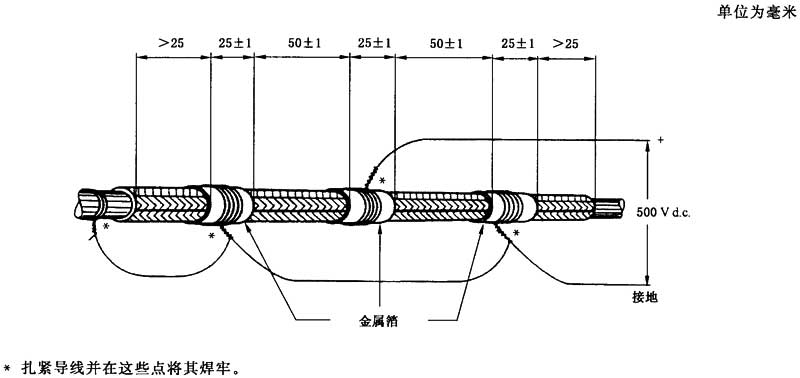

圖8 絕緣電阻試驗用試樣
24 體積電阻率(不適用于織物基軟管)
24.1 條件處理
除非產品規范另有規定，試驗應在已經過23℃±2℃、(50±5)％相對濕度下處理不少于24h后的試樣上進行。
24.2 試樣形狀
試樣是一段長250mm的軟管，軟管內插入實芯銅導體或銅管(作為內電極)，內電極的直徑應小于產品規范中規定的軟管內徑。必要時可借助液體介質如硅油、硅脂，以便于內電極插入并保證軟管與電極有良好的電氣接觸。所使用的液體介質應在產品規范中規定。對熱收縮軟管，試樣應在一根直徑等于規定的軟管最大回縮后內徑的金屬芯棒上進行收縮處理。
外電極是200mm長并由高電導率金屬涂料涂覆于軟管外表面構成的。按GB／T 1410-2006的規定，應在試樣的每一端加上保護環。
24.3 體積電阻率的測量
按GB／T 1410-2006，采用(500±15)V直流電壓測量電阻，電化時間為1min。
按式(11)計算體積電阻率ρ：
式中：
ρ——體積電阻率，單位為歐姆米(Ω·m)；
L——電極長度，單位為米；
R——測得的電阻，單位為歐姆(Ω)；
d——軟管內徑，單位為毫米；
s——軟管壁厚，單位為毫米。
當L＝200mm時，按下式計算：
24.5 結果
報告所有體積電阻率的測試值，并報告所采用的溫度和濕度條件。除非產品規范另有規定，取幾何平均值作為結果。
25 相對電容率和介質損耗因數
25.1 試樣數量
試驗一個試樣。
25.2 試樣形狀
試樣是一段長度為150mm的軟管。對熱收縮軟管應按供方說明在一根作為內電極的芯棒上進行收縮處理。在此之前，應先測定芯棒直徑d1，其方法是沿芯棒長度方向并繞其圓周均勻分布的點上作十次測量，取平均值，準確至0.01mm。
25.3 電極
高壓電極應是一根與軟管內壁接觸良好的金屬芯棒或管，對熱收縮軟管該芯棒或管的直徑應等于軟管的最大回縮后內徑。測量電極和保護環應是金屬箔帶或適用的導電涂層。當采用金屬箔時，用盡少量的低損耗的液體介質如硅油、硅脂把它粘貼到試樣上。保護環應是25mm寬并貼在測量電極兩端的軟管上，間隙約1.5mm。測量電極長度應使得能在電橋最靈敏的范圍內測量電容量。高壓電極長度應至少超出保護環外緣。
25.4 程序
試驗溫度應是23℃±2℃。在試樣穿入芯棒或管之后并在測量電容之前，應測定試樣外徑d2，其方法是沿試樣長度方向并繞其圓周均勻分布的點上作十次測量，取算術平均值，準確至0.01mm。
按GB／T 1409-2006規定的儀器并在1000Hz頻率下測量相對電容率和介質損耗因數。
25.5 計算
相對介電常數εr應按式(12)計算：
式中：
C——測得的電容，單位為皮法(pF)；
d1——芯棒直徑，單位為毫米；
d2——試樣外徑，單位為毫米；
l——測量電極的長度，單位為毫米；
w——測量電極與保護環之間間隙的寬度，單位為毫米。
介質損耗因數可從電橋讀數中直接測得。
25.6 結果
取相對介電常數和損耗因數的測試值作為結果。
26 耐電痕化
26 耐電痕化
按IEC 60587：2007中的方法2和判斷標準A進行，試樣厚度盡可能不少于4mm，并且經收縮處理。
27 火焰蔓延試驗
27.1 原理
規定了三種嚴酷程度不同的試驗方法。具體采用哪種方法由產品規范規定。
27.4 燃燒試驗箱及其內部布置
試驗在排氣罩或通風柜內進行，以防產生氣流影響。
試驗箱內試樣和氣體燃燒器的布置，方法A如圖10所示、方法B如圖11所示。
固定試樣，使其垂直地處于罩子的中心。對方法B應將軟管扭結并夾住(可用紙夾或其他夾具)，把試樣固定于上支撐棒的中間位置，試樣的一端被封閉，防止試驗中產生煙囪效應。從軟管開口端伸出的鋼琴絲的下端應固定在如圖11所示的下支撐棒上。
能固定氣體燃燒器底座的楔形塊應能使氣體燃燒器在與試樣同一垂直平面上傾斜(20±2)°，氣體燃燒器應固定在楔形塊上且整個裝置應置于可調節的支撐夾具上。
該夾具被置于與氣體燃燒器圓管長軸和試樣長軸的同一個垂直平面內，使燃燒器圓管指向罩子的后部。還應可調節夾具到距離B點約40mm的A點位置，B點是藍色火焰芯頂端觸及試樣前部中心的一點。垂直調節試樣，使B點距試樣下夾具或其他支撐物不少于75mm。
用一層約3mm厚的未經處理過的藥用棉花鋪設在包括楔形塊和氣體燃燒器底座在內的罩子底部。棉花層的上表面應處在B點下方不大于240mm處。
指示旗的是一條單面上膠未經增強的牛皮紙(80g／m2～100g／m2)，其寬13mm，厚約0.1mm。膠可被濕潤并具有粘性。以膠面朝向試樣方式將紙條環繞粘貼試樣一周，使紙條下邊緣高出B點250mm。紙條兩個端頭可平整地粘壓在一起并修剪成一面小旗，將小旗從試樣向罩子的后方伸出20mm且與罩子兩個側面相平行(見圖10及圖11)。
27.5 程序
給試樣施加火焰15s，移去火焰，再施加火焰，共反復五次，每次施加15s，施加火焰間隔15s，如果上一次施加氣體火焰后，試樣燃燒或灼燒持續時間長于15s，這時則應在試樣燃燒或灼燒自行熄滅后才能再次施加氣體火焰。
27.6 方法C
應試驗五個試樣。
在一段約560mm長(對熱收縮軟管為回縮后長度)的軟管內，穿入一根長度至少為800mm的細鋼琴絲，其直徑按27.2.3方法B中的規定。
27.7 熱源
使用按27.3.1所述被調節成工作狀態的本生燈。
27.8 燃燒試驗箱及其內部布置
試驗在排氣罩或通風柜內進行，以防產生氣流影響。試樣及氣體燃燒器布置如圖12所示。
固定試樣，使其垂直地處于罩子的中心。在罩子內適當位置處，應安裝兩根固定的水平棒，使得綁在其上的鋼琴絲與水平面成70°。下水平棒應距罩子后部約50mm。試樣的上端應固定在上水平棒上，將試樣的上端封閉，防止試驗時產生煙囪效應。從試樣開口端伸出的鋼琴絲的下端應固定在下水平棒上，要把它拉得足夠緊以便在試驗期間保持平直。
應采用傾斜(25±2)°的楔形塊使本生燈管傾斜，并按與方法A和方法B相同的方法使本生燈與試樣處于同一垂直平面。
對方法C，應使用指示旗，但不鋪設棉花層。
27.9 程序
對試樣施加火焰15s，然后關閉燃?xì)鈱⑵湎纭?br/>測定從熄滅火焰的時刻開始試樣的持續燃燒時間。僅將有焰燃燒時間視作實際燃燒時間而不考慮灼熱燃燒時間。通過直接測量或?qū)?50mm減去未燃燒的長度的方法，測定試樣被燒掉的長度。
28 氧指數
28.1 室溫下的氧指數
按GB／T 2406.2-2009在與Ⅳ型相符的試樣上進行。需要用生產軟管的材料來制備(3±0.5)mm厚的模塑片材。如果軟管是交聯成形的，則該片材的交聯度應同軟管一樣。
具體引燃程序應按產品規范規定。
28.2 高溫下的氧指數
按ISO 4589-3：1996在28.1所述的試樣上進行。
具體引燃程序應按產品規范規定。
29 透明度
29.1 試樣數量
試驗一個試樣。
29.2 試樣形狀
被試軟管的內徑和壁厚由產品規范規定。軟管長約100mm，沿長度方向剖開并整平。
29.3 程序
把剖開的軟管置于由8點Helvetica中型打印機(或類似的打印機)打印以下原文子母：
觀察是否能按正常閱讀視力透過軟管試樣讀出這些字母。
29.4 結果
報告觀察到的現象作為結果。
30 離子雜質試驗
30.1 總則
按GB／T 7196-2012的規定，通過測定所獲得的水萃取物的電導率進行試驗。
30.2 結果
除非產品規范另有規定，取測試值的算術平均值作為結果。
31 銀污染試驗
31.1 原理
本試驗讓幾個軟管試樣與銀箔接觸并將兩者暴露于高溫下。然后，把銀箔上任何污染的暗度與污染試驗儀上標準色度的膠片帶的暗度進行比較。
31.2 試樣數量和形狀
切割三個試樣使其露出一新的環形面。軟管長度應不小于壁厚，但要短到足以能穩定地垂直放置。
31.3 污染試驗儀
污染試驗儀是由一長方形攝影膠片組成，其上有一條已曝光至規定暗度(稱為標準色度)的帶。該帶寬約3mm且與每側等距。
當按ISO 5-1：2009、ISO 5-2：2009、ISO 5-3：2009和ISO 5-4：2009測量時，污染試驗儀應滿足下列要求：
——透明攝影膠片底色應具有不大于0.050的可見色度；
——標準色度與透明攝影膠片底色之間的色度差應是0.015±0.005。
31.4 程序
把每個試樣置于一片大的分析純銀箔上，新切割的環形面朝下。該銀箔事先已用拋光鐵丹和水徹底拋光和清洗并用潔凈的布擦干。
除非產品規范另有規定，將銀箔連同試樣一起放入適當?shù)暮嫦鋬?nèi)并在70℃±2℃下保持(30±2)min。
從銀箔上取下每個試樣，目測銀是否受到污染。如果觀察到有任何污染現象，則應通過污染試驗儀上與標準色度相鄰的透明部分進行觀察，觀察試樣引起的污染是否比標準色度暗。
31.5 結果
報告所有觀察到的現象作為結果。
32 耐電解腐蝕
32.1 總則
按GB／T 10582-2008中三種方法中的一種或多種方法進行。具體由產品規范規定。
32.2 試樣數量
每種方法的試樣數量按下列規定：
a) 目測法：三個試樣；
b) 導線拉伸強度法：五個試樣；
c) 絕緣電阻法：五個試樣。
33 耐腐蝕(拉伸與伸長法)
33.1 原理
本試驗是測定銅和軟管之間的相互作用。
33.2 試樣數量和形狀
將至少150mm長的五個試樣沿長度方向剖開，然后放入筆直潔凈的裸銅芯棒或管。軟管的兩端用銅線綁扎固定。對內徑大于6mm的試樣用銅管；對內徑等于或小于6mm的試樣用銅棒。芯棒或管的直徑應大于軟管試樣內徑10％～20％。
33.3 程序
首先，把套在芯棒或管上的試樣在23℃±5℃和不低于90％相對濕度的大氣中處理24h。隨后，將其轉移至烘箱內，除非產品規范另有規定，在160℃±3℃下加熱(168±2)h。從烘箱內取出后，讓其冷卻。
然后，將每個試樣從芯棒或管上取下，檢查芯棒或管和試樣兩者相互之間是否有化學作用，如芯棒或管點蝕或侵蝕。由正常的空氣氧化作用而引起的軟管與芯棒或管粘附或銅的顏色變暗，應忽略不計。
然后，按第20章對每個試樣進行拉伸強度和／或斷裂伸長試驗。
33.4 結果
報告所有觀察到的相互化學作用現象作為結果。
除非產品規范另有規定，分別取拉伸強度和／或斷裂伸長測試值的算術平均值作為結果。
34 銅腐蝕(存在腐蝕性揮發物)
34.1 原理
本試驗是測定軟管中揮發性成分對銅的影響。
34.2 器材
——試管，13mm×300mm；
——銅-玻璃鏡，6mm寬，25mm長。將它們貯存于干燥器內。銅-玻璃鏡應由真空鍍銅而成，鍍層厚度應能使500nm波長的標準入射光有(10±5)％的透射率。當氧化膜和銅有明顯損傷時，才能用銅-玻璃鏡進行試驗；
——軟木塞；
——鋁箔；
——細銅絲，直徑不大于0.25mm；
——油浴，能保持油溫在±2℃內。
34.3 試樣數量和形狀
使用兩個軟管試樣進行試驗，將試樣分別放入兩個試管內，而第三個試管作對比用(空白試驗)。
對內徑小于3mm的軟管，試樣應是一段總外表面積約為150mm2的軟管。
對內徑3mm及以上軟管，試樣應是一條沿軟管長度方向剖開大小約為6mm×25mm的帶。
34.4 程序
如上所述，將試樣放入試管并用第三個試管作為對比。
將符合34.2規定的銅鏡懸掛于試管內，使其下邊緣高出試管底部150mm～180mm。懸掛時，用一根細銅絲在銅鏡的上端環繞一圈，并將細銅絲的另一端系到軟木塞上，以保證每個銅鏡都垂直懸掛。用鋁箔包裹的軟木塞密封每個試管。
三個試管下端50mm浸入油浴中，油浴的溫度和保溫時間由產品規范規定。
讓每個試管裝有銅鏡部分的溫度保持在60℃以下。
冷卻后，取出銅鏡并對著光線充足的白色背景逐一檢查試樣。若有任何從銅鏡上剝離出的銅，可認為是產生了腐蝕。然而，對從銅鏡底部剝離出的銅，只要其面積不超過銅鏡總面積的8％則可不計，因?yàn)槔淠饔每赡軙?huì)引起這種狀況。銅膜變色或厚度減小都不認為是腐蝕。僅把由于銅的剝離使銅鏡變透明的面積作為腐蝕面積考慮。
如果在對比試管內銅鏡出現任何腐蝕跡象，則應重做試驗。
34.5 結果
取每個銅鏡測得的腐蝕百分率的算術平均值作為結果。
35 耐光色牢度
35.1 原理
本試驗是在規定條件下將試樣與認可的標樣就顏色變化的相對速率進行比較。
35.2 試樣
一段適當長度的軟管。
35.3 程序
把一個半遮蓋的軟管試樣和一個按ISO 105-B01規定的著色羊毛制成的耐光性標樣同時暴露于氙燈光源或密閉碳弧燈光源，直至耐光性標樣暴露部分的顏色變化相當于ISO 105-A02中的幾何灰色標度的4級。環境溫度應不高于40℃，相對濕度不作特殊控制。被用作耐光性標樣的標號由產品規范規定。
應頻繁檢查暴露中的耐光性標樣以確保不超過規定的褪色程度。
對被暴露過的試樣和標樣就相對顏色變化進行比較。比較時要對著光線充足的白色背景。
35.4 結果
報告所有觀察到的現象作為結果。
36 耐臭氧性
36.1 試樣數量和形狀
應試驗三個試樣，每個試樣長約25mm。
36.2 程序
試樣應套在一根光滑、對臭氧不起作用、具有低摩擦系數的芯棒上，例如PTFE棒，以解除內應力。選取一個能使軟管直徑增大的芯棒，其增大量由產品規范規定。將制備好的軟管暴露于臭氧中，暴露時間、溫度及臭氧濃度由產品規范規定。
從富臭氧的大氣中取出試樣，除非產品規范另有規定，應按正常閱讀視力檢查軟管是否開裂。
36.3 結果
報告所有觀察到的現象作為結果。
37 耐流體性
37.1 原理
原理包括下列內容：
a) 流體的選擇；
b) 浸漬溫度；
c) 浸漬時間；
d) 評定方法。
37.2 流體的選擇
當產品規范無規定時，流體由供需雙方商定。用于浸漬試樣流體的數量應至少是試樣體積的20倍。
注：應采取適當?shù)拇胧┍Ｗo(hù)操作人員以防因使用某種流體引起健康損害或火災。
37.3 評定方法
a) 擊穿電壓，第22章；
b) 拉伸強度和／或斷裂伸長，第20章；
c) 目測外觀變化；
d) 質量變化；
e) 任何其他產品規范中規定的方法。
37.4 試樣數量和形狀
試樣數量取決于選擇的方法。按第20章或第22章要求選擇試樣，如果采用目測法或質量變化法評定，應采用三個試樣，每個試樣長約25mm。
另外符合第20章規定的試樣也可用于目測法和質量變化法。
37.5 程序
除非產品規范另有規定，試樣應浸于23℃±2℃的流體中(24±1)h。
然后，把試樣從流體中取出，讓其滴干45min～75min，之后，稍微擦干。然后，在環境溫度下，按37.3給出的一種或幾種方法進行試驗或檢查。當要求按質量變化法進行試驗時，試樣應再次稱重，以浸液前后質量變化的百分?jǐn)?shù)作為結果。
注：在采用拉伸強度法進行評定時，浸漬前要測定橫截面積。如果采用質量變化法，則浸漬前試樣應稱重至0.0002g。
37.6 結果
試驗結果即為符合規定的評定方法的觀測結果／測定值。結果可能與某一確定的要求值或某一對照值的下降百分率有關。
當另外還采用或要求定性評定，則要報告試樣從流體中取出后是否馬上就顯露出諸如膨脹、發粘、破碎、開裂或起泡等劣化現象。
38 熱耐久性／長期耐熱性(3000H)
38.1 總則
按GB／T 11026的要求進行。由于長期耐熱性與材料種類相關，所采用的各個試驗程序和終點值由相應的產品規范規定。
38.2 試樣數量和形狀
試樣數量和形狀取決于選擇的試驗方法。試樣通常應按條款20.2的要求以及產品規范的規定來選取。應準備足夠多的試樣以確保能進行六組測量。
38.3 程序
保留和測量一組試樣，以獲得材料性能的初始(未老化)值或待測值。將所有其他試樣的一端懸掛暴露在符合GB／T 11026.4-2012或GB／T 11026.5-2010要求的烘箱內，烘箱的溫度由產品規范確定。有關烘箱的使用導則見GB／T 11026.5-2010中第1章(范圍)的注2。如果沒有另外規定，應每隔(25±0.5)天或(600±12)h從烘箱中取出一組試樣并使其冷卻至室溫。對該組試樣進行相關的測試。如此繼續直到125天或3000h的老化時間結束并對經過該周期老化的試樣進行測試。
38.4 試驗結果
報告所有的測試值。
注：已有通過與一個得自公認的比對材料的試驗結果作比較并結合老化數據的統計分析的試驗方法，IEC 60216-5：2008。
39 單位長度的質量
39.1 試 樣數量
應試驗三個試樣。
39.2 程序
應對供貨狀態下的軟管進行質量測定。
除非另有規定，試驗應在垂直切割(切割面垂直于長度方向)長約100mm的試樣上進行。切割后，應測量試樣長度(L)準確至±1mm。
可使用任何方法測定質量，只要其能保證100mm長的軟管的質量準確度為0.01g。
39.3 結果
按式(13)計算1m長軟管的質量M：
式中：
M——1m長軟管的質量，單位為克每米(g／m)；
m1——試樣的質量，單位為克；
L——測得的試樣長度，單位為毫米。
除非產品規范另有規定，取所有單位長度質量值的算術平均值作為結果。
40 熱劣化
40.1 試樣數量和形狀
按第20章制備五個試樣。
40.2 程序
將試樣的一端垂直地懸掛于烘箱內，除非另有規定，在產品規范規定的溫度下，暴露(168±2)h。從烘箱中取出試樣并讓其冷卻。按第20章和產品規范規定，進行拉伸強度和／或斷裂伸長試驗。
41 吸水性
41.1 總則
除非產品規范另有規定，按GB／T 1034-2008中的方法1進行試驗。
41.2 結果
取所有測試值的算術平均值作為結果。
42 有限收縮性(僅適用于熱收縮軟管)
42.1 試樣數量
應試驗三個試樣。
42.2 試樣形狀
從擴張狀態下的軟管樣品中切取三段軟管，每段長約150mm。
42.3 器具
一套金屬芯棒，其形狀和尺寸如圖13所示。應注意所有銳邊需倒角。
42.4 程序
選取一根芯棒，其直徑D等于規定的被試軟管擴張后的內徑，直徑d等于規定的被試軟管回縮后的內徑。把試樣套入芯棒并放入已預熱至被試軟管產品規范規定之溫度的烘箱。讓試樣充分收縮，繼續讓試樣和芯棒保持于該溫度下的烘箱內(30±3)min。
熱處理結束后，從烘箱內取出芯棒和試樣，讓其冷卻至室溫。檢查試樣是否有裂紋或裂開的現象。
在位于中間直徑為D的部位上(見圖13)，纏繞上寬約13mm、厚度不大于0.025mm的導電箔帶。緊貼纏繞兩層導電箔以確保組合具有良好的電氣接觸，留下一小段未纏繞的導電箔作為電氣接頭。從芯棒的一端去掉一部分軟管，露出一小段芯棒作為另一個電氣接頭，要確保接頭與箔電極之間有足夠的軟管長度，以免在施加檢驗電壓過程中發生閃絡。
注：也可選用導電漆取代箔電極。
以500V／s速率在兩電極間施加檢驗電壓至產品規范規定的電壓值并保持1min。
記錄所施加的電壓值及可能發生的擊穿電壓值。
42.5 結果
報告任何破裂或裂開的現象，或其他缺陷，以及每個試樣的耐電壓檢驗情況作為結果。
說明：
d——自由收縮后軟管的最大內徑，公差為(+50)％；
D——供貨狀態下軟管最小內徑，公差為(+50)％。
注：這些芯棒應無毛刺和銳利邊緣。

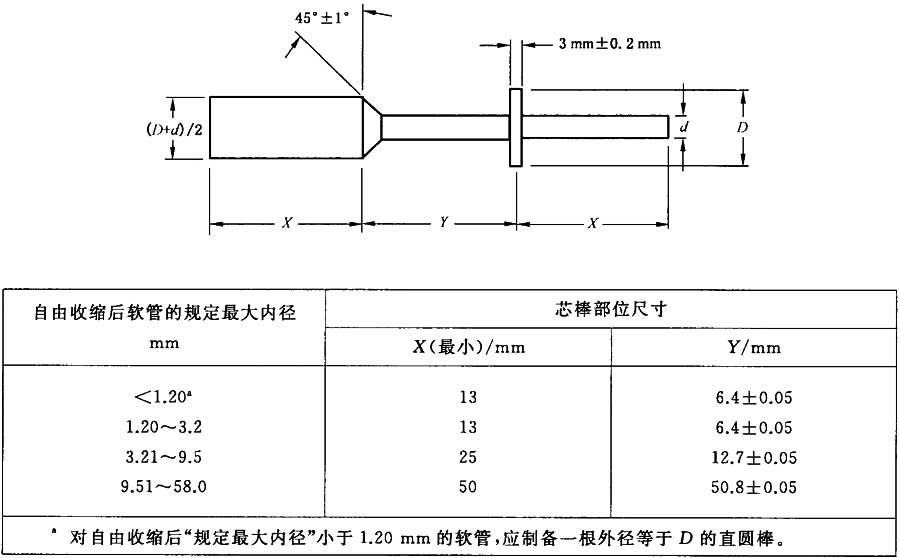

圖13 有限收縮試驗用芯棒
43 顏色熱穩定性
43.1 試樣數量
應試驗三個試樣。
43.2 試樣形狀
從軟管樣品中切取三段軟管，每段長約100mm。
43.3 程序
將試樣懸掛在烘箱中，烘箱的溫度和暴露時間由產品規范規定。如果產品規范未規定時間，則應暴露(24±1)h。
從烘箱中取出試樣并讓其冷卻至室溫。
將試樣與產品規范規定的顏色標準進行對比。
43.4 結果
報告所采用的時間和溫度。以目測試樣與顏色標準對比所得結果作為試驗結果。
44 煙指數
44.1 定義
ISO 13943：2008中給出的燃燒及熱裂解方面的定義以及下列定義適用于本試驗方法：
煙指數：從試驗開始到透光率為70％、40％、10％及可能的最小值時所引起的煙霧比光密度的變化率的數值總和。
44.2 原理
將切自軟管樣品的條帶試樣連續暴露于規定的熱裂解及燃燒的標準熱環境中。測定整個試驗過程中煙霧在一定的空間內彌漫時所產生的煙霧的光密度變化。利用所得到的密度／時間曲線計算煙指數。
44.3 儀器
儀器應符合IEC 60695-6-30：1996的規定并作如下改進：
a) 混氣風扇
把小型混氣風扇安裝在靠近試驗箱頂部的中心位置，以確保煙霧充分均勻地彌漫于整個燃燒室中。風扇由四個徑向安裝的葉片組成，兩個相對葉片頂部相距250mm，葉片最大寬度70mm。風扇轉速為60r／min～120r／min。
b) 燃燒器
使用結構如圖14所示的多噴口燃燒器，所用的燃料為預混的空氣／丙烷混合氣。燃燒器置于試樣盒前面居中位置，與試樣下邊緣處在同一水平面上并距試樣10mm遠。使用校正過的轉子流量計對空氣和丙烷氣的流量進行測量，其流速應使產生的藍色火焰能觸及高出試樣下邊緣約5mm處至少90％的試樣寬度。
點火系統應不需要打開試驗箱就能從外面點燃燃燒器。采用鉑灼熱絲、壓電晶體或火苗點火系統比較合適。所用的點火系統不應對被試材料的煙指數造成影響。
44.4 試樣數量和形狀
剖開軟管，制備長約75mm的條帶試樣，條帶的厚度和最小寬度由產品規范規定。條帶試樣的數量應足夠多，以便能完全覆蓋試樣盒的正面。
44.5 條件處理
條帶試樣在被安放到試樣盒上之前，應在23℃±3℃和(50±5)％相對濕度條件下處理至少24h。
44.6 試樣安放
為防止試驗時試樣過分扭曲和變形，應使用一個由直徑1.5mm的不銹鋼絲編織而成的、具有間距12.5mm和方形網眼結構的金屬絲網來支撐條帶試樣。
將試樣盒面朝下置于一個平面上并插入金屬絲網。將每個條帶試樣安放到試樣盒上，安放時應互不重疊地平行排列并確保條帶試樣間不留有空隙，以便當試樣盒處于試驗位置時條帶試樣保持垂直。
將整個絕熱框架包繞上厚約0.04mm的耐用鋁箔，并將它置于已安放到試樣盒上條帶試樣的上方。安置拉緊彈簧并用定位銷固定。
注：見圖15，該圖給出的是展示垂直安放條帶試樣的煙指數試樣盒的主視圖。
44.7 操作安全措施
在試驗過程中，存在著從試樣中釋放出可燃的和／或有毒煙霧的危險，操作者應采取適當?shù)念A(yù)防措施以防直接接觸這類煙霧。
45 毒性指數
45.1 定義
下述定義適用于本試驗：
毒性指數：在規定條件下，材料于空氣中完全燃燒所產生的被選定氣體毒性系數的數值總和。毒性系數是從100g材料在1m3空氣中燃燒時所產生的每種氣體的計算量和由此引起的被視為經30min暴露就可使人致命的濃度中得出的(見45.9)。一般對于某給定體積，指數1表示會在30min內使人致命。
45.2 原理
按每種氣體在30min內使人致命的暴露濃度為基礎，用被試材料在燃燒條件下完全燃燒所產生的某些小分子類氣體試樣的分析數據，經計算后得出綜合毒性指數。
45.4 試樣
從軟管中切取合適尺寸和形狀的試樣，使得在每次試驗中試樣能完全被火焰吞沒。選取適當?shù)脑嚇恿恳员氵_(dá)到最佳分析精度，試樣量取決于燃燒產物的性質和分析過程的靈敏度。
注：對熱收縮材料，試片應從完全回縮后的軟管中切取。
應制備足夠數量的試樣，以便進行三次完全燃燒。
條帶試樣在被安放到試樣盒之前，應在23℃±2℃和(50±5)％相對濕度條件下處理至少24h。
45.5 操作安全措施
試驗過程中存在著從試樣中釋放出可燃的和／或有毒的煙霧的危險，操作者應采取適當?shù)念A(yù)防措施以防直接接觸這類煙霧。
45.8 有毒物組成
對試樣燃燒產物的分析應包括表2所列氣體的定量分析。

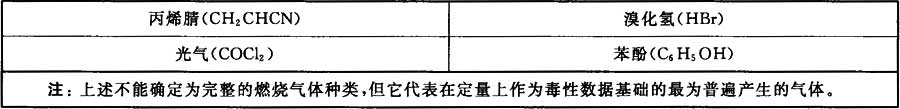

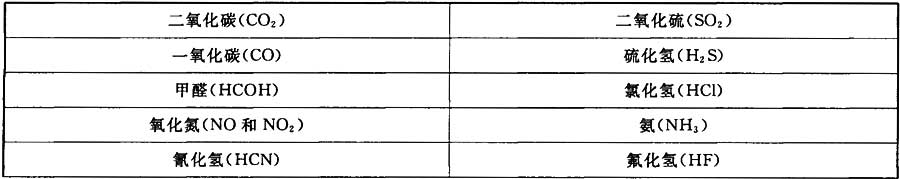

表2 試樣燃燒氣體產物
45.9 Cf值
表3中Cf值(被認為在30min暴露時間內，可使人致命的每種氣體的濃度，μg／L)應被用于計算毒性指數。

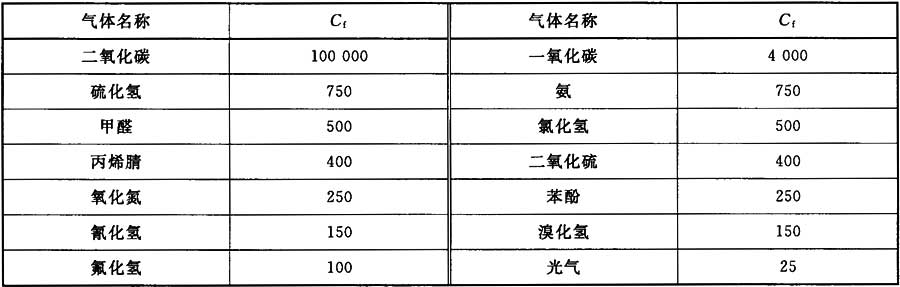

表3 氣體種類與Cf值
45.10 結果和報告
取毒性指數測量值的算術平均值作為結果。還應報告下列內容：
a) 試樣(型號、級別，等等)；
b) 本方法所定義的毒性指數；
c) 本試驗方法的參考文獻；
d) 試驗過程中檢測到的氣體清單；
e) 下述聲明：
單靠本試驗結果不能評定在實際著火條件下該材料或由該材料制成的產品的著火危險性。因此，不能單靠引用本試驗結果來支持針對該材料或其制品在實際著火條件下的著火危險性所提的要求。本試驗結果僅用于材料研發、質量控制及材料規范等方面。
46 鹵素含量
47 酸性氣體的產生
47.1 按IEC 60754-1：1994規定的方法進行試驗。
47.2 按IEC 60754-2：1991規定的方法進行試驗。
48 熱伸長和熱永久變形
48.1 試樣數量和形狀
應試驗兩個試樣。試樣形狀由相應產品規范規定，并標有基準線，全截面試樣見20.1，而啞鈴形試樣見20.2。
48.2 試驗裝置
試驗裝置由一個烘箱、一套試樣夾具和砝碼組成。上夾具應安裝于烘箱內以致能試樣呈垂直懸掛狀態。可拆卸的試樣下夾具應具有承受砝碼的裝置。
注：對全截面軟管，可先在試樣的一端插入一根直徑小于試樣內徑的短金屬棒以避免軟管呈氣密狀態。
48.3 程序
試驗溫度、負荷及試樣形狀由相應產品規范規定。
注：負荷是下夾具重量加上任何附加砝碼的總重量。
加熱夾具和砝碼至規定的溫度。然后把試樣夾入上、下夾具中，露出基準線。小心地把砝碼加在下夾具上并保持穩定。維持烘箱在規定的溫度下15min±30s。
處理完后，按20.1.5規定的任何方法，測量基準線間的距離。當需要打開烘箱門時，應在30s內完成測量。
按20.1.6或20.2規定，計算百分伸長率，即熱伸長。
卸掉下夾具試樣上的負荷，讓試樣在該規定溫度下回復5min±30s。然后，從烘箱中取出試樣并讓其冷卻至標準大氣溫度。再測量基準線間的距離并按20.1.6或20.2計算百分伸長率，即熱永久變形。
48.4 結果
取熱伸長和熱永久變形測得值的算術平均值作為結果。
49 拉伸永久變形(僅適用于彈性軟管)
49.1 試樣數量和形狀
應試驗兩個試樣。
對標稱內徑8mm及以下的軟管，采用120mm或更長的試樣。對標稱內徑8mm以上者，應沿軟管長度方向切成與GB／T 528-2009中的2型樣相符的啞鈴型試樣(見圖5)。試樣標有兩條垂直于試樣長度方向并距每端大致相等的間距為20mm的基準線。
49.2 條件處理
除非產品規范另有規定，試驗前試樣應在23℃±2℃下至少保持1h。
49.3 程序
除非產品規范另有規定，試樣應在23℃±2℃下被拉伸至基準線間距為(80±2)mm，大約需花10s時間完成上述拉伸，并在拉伸后的位置狀態保持10min±30s。之后，將試樣輕輕取下并在光滑的平面上讓其自由回復10min±30s。對每個試樣，測量其回復后的基準線間距并計算其與起始長度之差的百分率。
49.4 結果
除非產品規范另有規定，取測得值的算術平均值作為結果。
50 裂縫擴展(僅適用于彈性軟管)
50.1 試樣數量和形狀
應試驗兩個15mm～20mm長的軟管試樣。
50.2 無起始裂口
每一軟管應配上一根合適的非鐵質芯棒。擴張程度由產品規范規定。然后，把套在芯棒上的軟管懸掛于烘箱內，烘箱溫度和持續時間由產品規范規定。規定時間結束后，應檢查試樣是否被撐裂。
50.3 有起始裂口
將足夠軟管試樣放在烘箱內進行老化，溫度和時間由產品規范規定。從烘箱中取出后，應讓軟管在室溫下穩定化處理2h±10min。
每一軟管應配上一根合適的非鐵質芯棒。除非產品規范另有規定，芯棒直徑應是三倍于軟管的標稱內徑。為了容易套上軟管，芯棒上可施加少量的低摩擦系數的潤滑材料，例如PTFE。應一次性地將每個試樣套在芯棒上。如不成功，應另取試樣試驗。套完后，在軟管的一端沿平行于芯棒的軸線方向切開一個貫穿軟管整個厚度的長為1mm±0.5mm的切口。除非產品規范另有規定，在切開1h后檢查軟管。
50.4 結果
報告芯棒撐裂軟管的情況作為結果。
51 室溫動態剪切
51.1 原理
本試驗用于測定雙壁軟管與一鋁質基材粘結后的剪切強度。
51.2 器具
器具包括：
——鋁片：(100±5)mm×(25±1)mm×(0.9±0.1)mm；
——脫脂溶劑：2-丁酮(甲乙酮)；
——試樣架(見圖16)；
——硅隔離紙；
——320目砂紙；
——拉力試驗機；
——烘箱(適用于第52章：高溫動態剪切)；
——重塊質量：1.4kg±0.1kg；
——壓片質量的重塊。
51.3 試樣的形狀和數量
制備三個試樣。三塊鋁片的一面離端頭至少20mm的部位應經過打磨和脫脂處理。將三段至少120mm長的軟管按產品規范規定的時間和溫度在烘箱中處理。取出軟管后立即將其縱向剖開，并平放在硅隔離紙上(內涂層面與紙接觸)。然后將能讓試樣保持平整的足夠重的重塊置于試樣上。移除重塊前，該試樣組件應冷至室溫。其他任何可壓平試樣的方法均可采用。
試樣最終應沿縱向切成(100±5)mm×(25±1)mm的試片。
將鋁片和切成的試樣按如圖16所示進行組合，即將軟管有涂層的面與鋁片的打磨面進行搭接，搭接長度在12.5mm～14.2mm之間。將質量為1.4kg的重塊置于烘箱中，在產品規范規定的組件處理溫度下預處理至少1h。如圖16所示，然后整個試樣組件應按產品規范規定的時間和溫度在烘箱中處理。之后，將試樣組件從烘箱中取出并在除去重塊前將其降至室溫。
51.4 程序
將試樣組件裝于拉力試驗機中，上夾具夾住鋁片至少25mm，下夾具夾住軟管至少25mm。夾具分離速率為(50±5)mm／min。記錄每個試樣的最大拉伸負荷。
51.5 結果
取三個最大拉伸負荷測得值的算術平均值作為試驗結果。

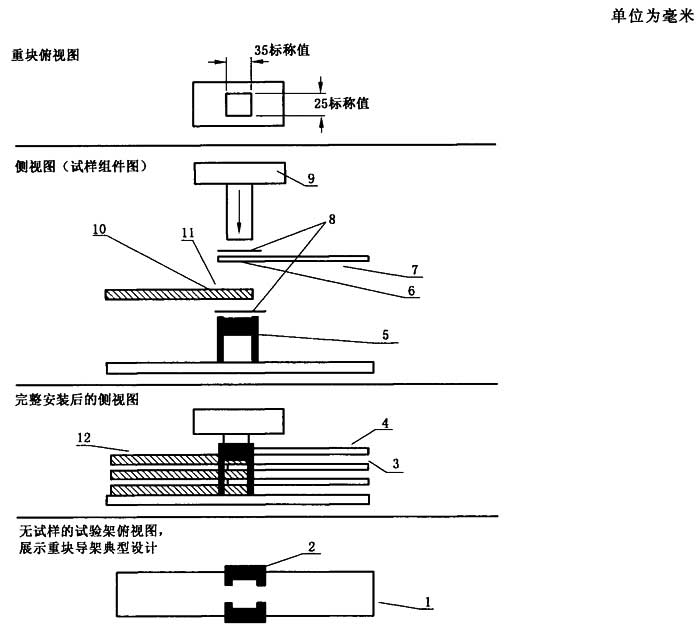

說明：
1——底板；
2——重塊導架；
3——試樣；
4——鋁片；
5——重塊導架；
6——打磨區域；
7——鋁片；
8——隔離紙；
9——重塊質量，1.4kg±0.1kg；
10——有涂層軟管；
11——有涂層面；
12——有涂層軟管。
圖16 室溫動態剪切試驗組裝與固定
52 高溫動態剪切
52 高溫動態剪切
按51.3制備試樣。
除將試樣組件固定于拉力機配備的烘箱內進行試驗外，其余程序與51.4相同。試樣組件應在拉力試驗機的烘箱中按規定的試驗溫度下預處理至少30min并在該溫度下進行試驗。試驗溫度按產品規范規定。
53 熱沖擊和熱老化后動態剪切
53 熱沖擊和熱老化后動態剪切
按51.3制備試樣。
試樣應如圖17所示被夾在兩片PTFE或涂有PTFE的鋁板之間，用螺栓夾緊以確保試樣在熱沖擊或熱老化期間保持平整。試樣組件按產品規范規定的時間和溫度在烘箱中進行處理。然后將試樣組件從烘箱中取出，并在冷至室溫后從鋁板中取出。
按51.4對試樣進行試驗。
說明：
1——鋁片；
2——PTFE板或涂有PTFE的板；
3——PTFE板或涂有PTFE的板；
4——試樣；
5——螺栓；
6——有涂層軟管；
7——有涂層面。
注：尺寸為標稱值，除非另有規定。
圖17 熱沖擊和熱老化用試樣組件
54 對鋁材的旋轉剝離
54.1 原理
本試驗是測定雙壁軟管與鋁材粘結后的剝離強度。
54.2 器具
器具包括：
——外徑(9.5±0.25)mm的鋁管，長約35mm；
——脫脂溶劑：2-丁酮(甲乙酮)；
——自由轉動的圓筒(見圖18)；
——紙帶或粘膠隔離帶；
——320目砂紙；
——拉伸試驗機；
——烘箱。
54.3 試樣形狀和數量
制備三個試樣。用320目砂紙打磨鋁管，然后用甲乙酮脫脂。將一段防粘隔離帶窄條沿軸向固定于鋁管上。將軟管切成(25±1)mm長并固定于鋁管的中間，然后懸掛于烘箱中按產品規范的時間和溫度進行處理。從烘箱中取出試樣并冷卻至室溫。沿紙或粘帶端部軸向切開并提起形成一個剝離試驗用的夾持端。
54.4 程序
測量鋁管上軟管的寬度，精確至毫米。將轉筒插到鋁管內。將轉筒夾持在拉力試驗機的下夾具上，將試樣夾持端夾持在上夾具上，以(50±5)mm／min的恒定速度拉伸試樣(見圖18)。
記錄剝離過程的剝離力，以牛頓表示。去掉剝離曲線10％的起始段和結尾段，在剩余曲線上等距離讀取五個試驗值并相加，然后除以5來計算平均剝離力。用式(20)計算剝離強度：
54.5 結果
取三個剝離強度測得值的算術平均值作為結果。

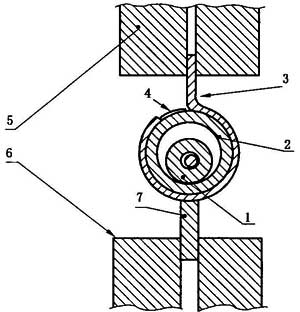

說明：
1——自由轉動的圓筒；
2——鋁管；
3——熱收縮軟管；
4——紙帶或粘膠隔離帶；
5、6——拉力試驗機夾具；
7——轉筒支架。
圖18 轉筒剝離配置示意圖
55 鋁棒動態剪切
55.1 原理
本試驗為測定雙壁管粘繩索于鋁棒上后動態剪切條件下的膠粘劑粘結強度。
55.2 器具
器具包括：
——鋁棒：(100±5)mm×直徑(產品規范規定)；
——脫脂溶劑：2-丁酮(甲乙酮)；
——320目砂紙；
——熱空氣噴槍?zhuān)?br/>——隔離帶約25mm寬(見圖19)；
——拉力試驗機(必要時帶烘箱)；
——烘箱。
55.3 試樣形狀和數量
制備三個試樣。將三根鋁棒應用320目砂紙輕輕打磨，并用甲乙酮脫脂。將一段25mm寬的隔離帶如圖19所示完整包繞在鋁棒上。至少取三個每個長為100mm的軟管應用熱空氣噴槍恢復原狀以確保軟管準確固定于如圖19所示的鋁棒上。然后將試樣組合置于烘箱中按產品規范規定的時間和溫度處理。然后從烘箱中取出試樣組合并冷卻至室溫。除去如圖20所示搭接在隔離帶上的部分軟管。
55.4 程序
將試樣垂直安裝于拉力試驗機上。如果試驗需在高溫下進行，則將試樣置于拉力試驗機的烘箱中預處理至少30min。
試樣每端至少留有25m夾持在拉力試驗機的夾具上。夾具分離速度應為(50±5)mm／min。記錄每個試樣的最大拉伸負荷。
55.5 結果
取三個最大拉伸負荷測得值的算術平均值作為結果。

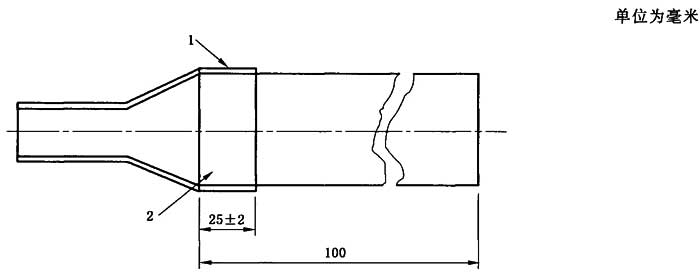

說明：
1——遮掩帶；
2——有涂層軟管；
3——依據產品規范規定的鋁棒直徑。
注：尺寸為標稱值，除非另有規定。
圖19 鋁棒動態剪切試樣組合件制備
說明：
1——有涂層軟管；
2——依據產品規范規定的鋁棒直徑。
注：尺寸為標稱值，除非另有規定。
圖20 鋁棒動態剪切試樣
56 密 封
56.1 原理
56.2 器具
器具包括：
——帶空氣閥門的密封鋁管：外徑(30±1)mm×長400mm(見圖21)；
——鋁箔：寬約25mm×厚(0.2±0.05)mm×長約100mm；
——320目砂紙；
——棉紙；
——脫脂溶劑：2-丁酮(甲乙酮)；
——壓縮空氣管；
——水槽。
56.3 試樣的形狀和數量
制備三個試樣。用320目砂紙輕輕打磨密封鋁管的表面，然后用吸有甲乙酮的薄棉紙清除油脂。將鋁管置于100℃±5℃的烘箱中預處理至少30min。從烘箱中取出鋁管，將鋁箔封住鋁管中部的四個孔。
切取三段175mm長、回復后直徑25mm的軟管。將一段軟管置于中部蓋住四個孔后按制造商推薦的條件恢復原狀。將試樣組合置于烘箱中，時間與溫度按產品規范規定。從烘箱中取出后室溫下放置至少24h。
56.4 程序
使用清潔干燥的壓縮空氣將試樣組合維持在產品規范規定的恒定壓力下浸于水槽中，然后在產品規范規定的溫度下處理(24±1)h。并在24h后檢查組件是否有氣泡從軟管端頭冒出。
56.5 結果
記錄有無氣泡從軟管端頭冒出的觀察結果。

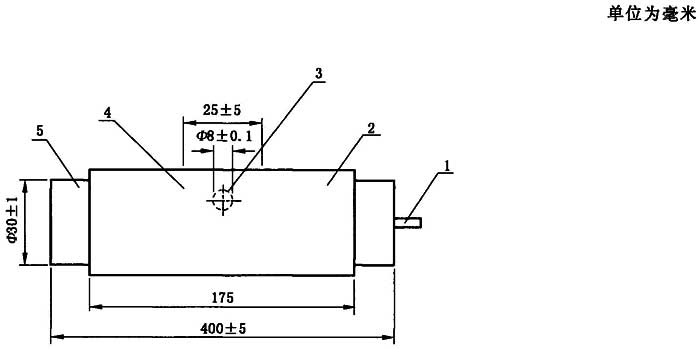

說明：
1——帶閥門的壓力計；
2——有涂層軟管；
3——均勻分布于同一圓周紙上的四個孔；
4——鋁管；
5——鋁管。
注：尺寸為標稱值，除非另有規定。
圖21 用于密封試驗的試樣組合件
57 雙層熱縮基片粘結后T型剝離
57.1 原理
本試驗是測定兩片熱收縮軟管之間的膠粘劑粘結強度。
57.2 器具
器具包括：
——外徑(25±5)mm的金屬管；
——脫脂溶劑：2-丁酮(甲乙酮)；
——切紙刀、能切厚樣的剪刀或其他剪的設備；
——粘膠隔離帶；320目砂紙；
——拉力試驗機；
——熱噴槍?zhuān)?br/>——烘箱。
57.3 試樣形狀和數量
制備三個試樣。在金屬管上熱回縮一段熱收縮管，長約150mm。將回縮后的軟管冷卻至室溫，用320目砂紙輕輕打磨該軟管外表和另一根40mm長的熱收縮軟管的內表面。用一干凈的布或紙巾沾上甲乙酮后清潔打磨面并干燥20min～30min。采用帶狀膠粘劑帶時，應螺旋繞包(半疊包)在回縮后的軟管上。采用液狀膠粘劑時，按制造商給出的膠粘劑使用說明將膠粘劑涂布在回縮后的軟管的整個粘結面上。將一條20mm寬的紙帶或粘膠隔離帶沿長度方向放在已涂布的膠粘劑上以便自由端安裝在拉力試驗機上。
如圖22所示，將三個切自第二根熱收縮軟管的管段(內表面經打磨)置于膠粘劑及粘膠隔離紙上。按制造商或供應商說明的條件進行回縮并冷卻至室溫。如圖23所示，沿粘膠隔離帶的一端將粘接后的試樣組合從管芯上切下。如圖24所示，從每組粘接軟管的中部切取約25mm寬的試樣。
57.4 程序
測定三個T型剝離試樣中每個試樣的平均寬度。將每個試樣的自由端裝在拉力試驗機的夾具上，以(50±5)mm／min的拉伸速率拉伸試樣。記錄剝離過程的剝離力。去掉剝離曲線10％的起始段和結尾段，在剩余曲線上等距離讀取五個值并相加，然后除以5來計算平均剝離力。
用式(21)計算T型剝離強度：
57.5 結果
取三個T型剝離強度測得值的算術平均值作為結果。
說明：
1——金屬管，(25±5)mm；
2——熱收縮軟管；
3——隔離帶；
4——熱收縮軟管。
注：尺寸為標稱值，除非另有規定。
圖22 卷筒狀試樣組合件
注：尺寸為標稱值，除非另有規定。

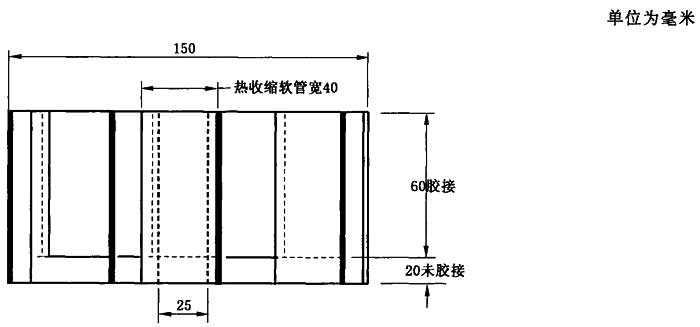

圖23 切片試樣
注：尺寸為標稱值，除非另有規定。

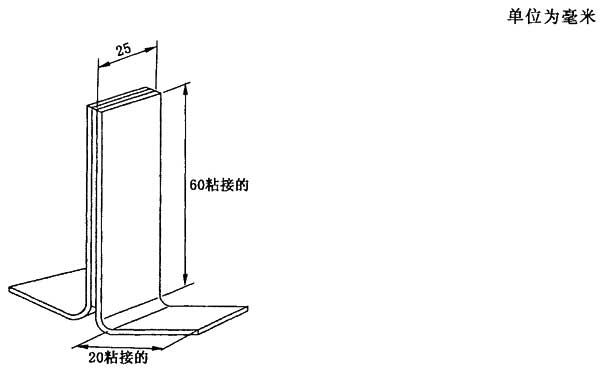

圖24 T型剝離強度試樣
參考文獻
參考文獻
[1] Hill ＆ Walsh，Anal.Chi.Acta：1969，Volume45，p431
[2] IEC 60068-2 環境試驗 第2部分：試驗
[3] IEC 60068-2-10：1988 環境試驗 第2部分：試驗 試驗J及導則：霉菌生長
[4] IEC 60216-2：1990 確定電氣絕緣材料耐熱性的導則 第2部分：試驗判斷標準選擇
[5] IEC 60216-5：2008 電氣絕緣材料 耐熱性 第5部分：絕緣材料相對溫度指數(RTE)的測定
[6] IEC 60304：1982 低頻電纜和電線絕緣的標準顏色
