（免費下載）GB/T 7113.1-2014 絕緣軟管 第1部分：定義和-般要求
1 范圍
1 范圍
GB/T 7113的本部分規定了絕緣軟管的定義和一般要求。
本部分適用于主要用于電氣設備的導體和接頭絕緣的絕緣軟管。某些型號的軟管也適用于綁扎、識別、外圍密封和機械保護。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 2900.5-2013 電工術語 絕緣固體、液體和氣體(IEC 60050-212:2010,IDT)
GB/T 7113.2-2014 絕緣軟管 第2部分：試驗方法(IEC 60684-2:2003,MOD)
IEC 60304 低頻電纜和電線用絕緣標準顏色(Standard colours for insulation for low-frequency cables and wires)
3 術語和定義
3.1 中值 central value
當試驗結果按大小順序排列時奇數次試驗的中間的結果或偶數次試驗的中間兩個結果的平均值。
3.2 批次 consignment
一次交貨的同一尺寸、型號、等級和顏色的所有材料。
4 試樣
4 試樣
以能代表整批材料的原則按所需試驗的內容選取足夠的軟管作為試樣。除非供需雙方另有規定，一次交貨的每一尺寸、型號和顏色的軟管應被看做為單一批次。
5 分類
5.1 總則
軟管按產品規范的標準代號、順序號加上破折號后三位數字進行分類。三位數字中的第一位數字表示軟管的基本類型，即：
1:普通擠出管，但不包括熱收縮管。
2:熱收縮管。
3:無涂層編織纖維管。
4:有涂層編織纖維管。
5～9:待分配。
第二和第三位數字只用于區分各種軟管。

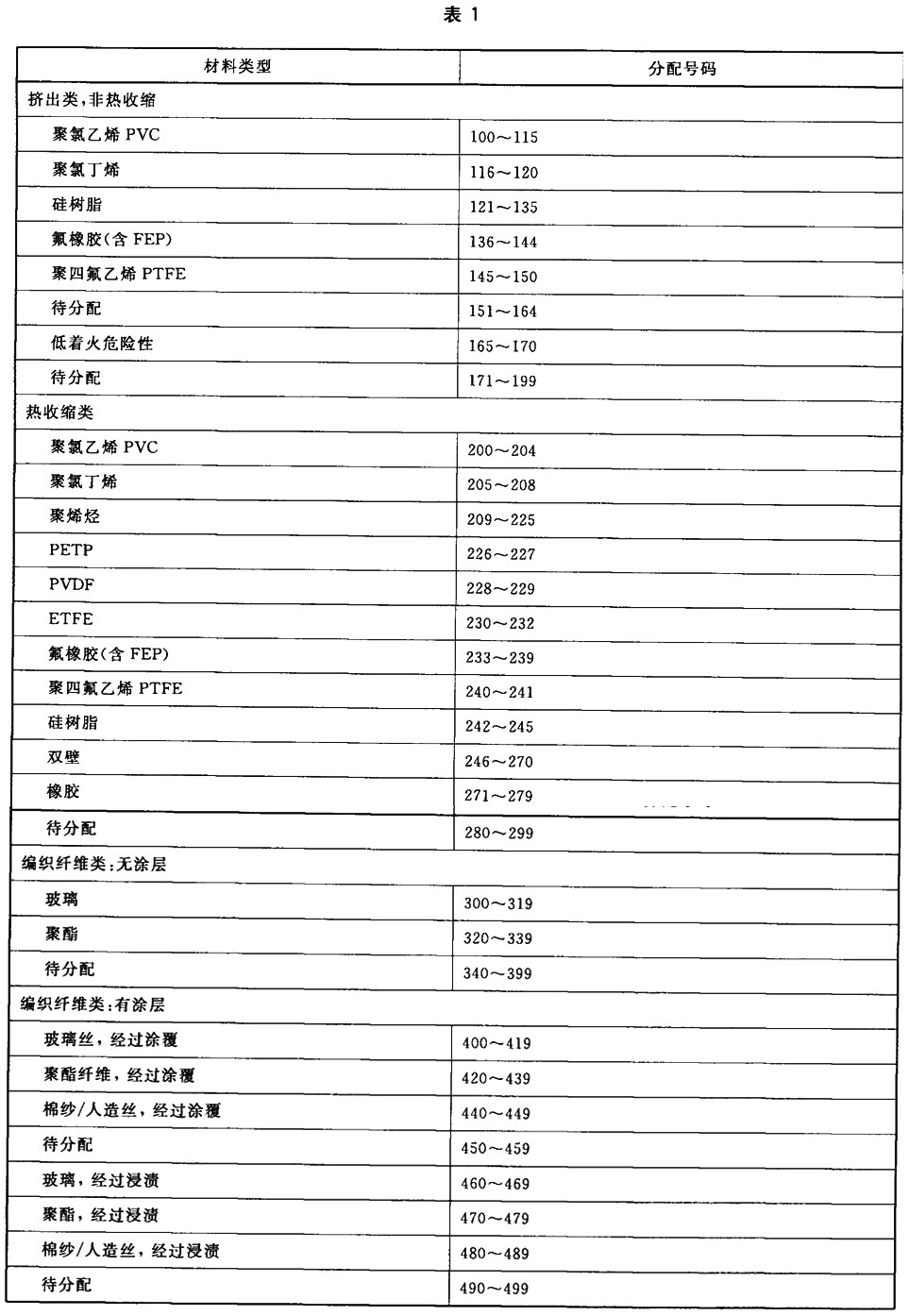

三位數字的編排見表1。
示例：
5.2 產品規范編號體系
標準按分類方式和材料基本類型對產品進行編號排序，見表1。
6 訂貨
6 訂貨
訂購軟管時，需方應說明如相應各產品規范的“分類”一章所規定的詳細信息，如：產品采用標準編號、尺寸（內徑及壁厚）、顏色等。
7 尺寸
7.1 總則
優選尺寸由相應的產品規范規定，但也可由供需雙方商定。
7.2 長度
軟管應以連續的或切成一定長度的方式供貨，具體按供需雙方商定。
7.3 內徑
每種類型軟管的合適內徑由產品規范規定。
7.4 壁厚
每種類型軟管的合適壁厚由產品規范規定。
7.5 公差
每種類型軟管的合適尺寸公差由產品規范規定。
8 顏色和透明度
8 顏色和透明度
軟管應以本色或著色的形式供貨。當采用兩種或兩種以上顏色時，每種顏色應覆蓋足夠的表面以便在正常日光下可快速鑒別。
對于著色的軟管，其顏色應與IEC 60304中規定的顏色之一相對應。
要求透明的軟管可以是著色的，并且應符合GB/T 7113.2-2014中透明度試驗的要求。
非標顏色可由供需雙方商定。
9 外觀
9 外觀
軟管外表應均勻一致、平滑，內外表面應無凹凸不平之處，有涂層編織纖維軟管的涂覆材料應均勻、連續、牢固地粘附于編織纖維上。
不應有影響產品規范中規定的性能的缺陷。
10 包裝
10 包裝
供應軟管時應保證其在運輸、裝卸和貯存期間具有足夠的保護。除非合同要求用諸如集裝箱或分格箱等另一種包裝形式外，軟管應均勻而緊密地繞在卷筒上或繞成盤并予以適當保護。如果單一包裝內的軟管不止一段，需方可以要求供方在標簽上予以標明。下列條款由供需雙方商定：
——段數；
——最小長度；
——標志要求。
11 標志
11 標志
每單一包裝上應清晰、牢固地標注有產品規范中規定的標識及下列信息：
a) 每卷或每盤或每包中軟管的長度；標稱內徑及壁厚等信息；
b) 制造商和／或供應商的名稱和／或商標；
c) 切成段供貨時，單一包裝中的段數；
d) 需方要求的附加信息（例如最高電壓值，最高表面溫度，不適應的特殊環境如油和油脂）；
e) 供貨總量和／或卷或盤數；
f) 批號；
g) 使用截止期（如果有要求）；
h) 打印在軟管上的符號或代號。
12 質量鑒定要求
12.1 經供需雙方商定，供方應提供由獲得國內或國際機構認可的第三方機構出具的質量證書。
12.2 需要時，供方應提供材料組成的細節、約定的工藝和令質量鑒定機構滿意的證據，即所供軟管符合產品規范中所列的所有要求的證據。
已申明的用于生產軟管的材料組成和規定的工藝未經質量鑒定機構書面同意不得變更。若發生變更，應由質量鑒定機構重新進行質量鑒定檢驗。
除非另有規定，質量證書有效期為五年，五年后供方應重新申請符合產品規范的質量鑒定。
12.3 質量鑒定試驗應在產品規范中指定尺寸的試樣上進行。
12.4 當某項試驗不符合要求，則應再取兩組試樣重復進行試驗。這時兩組試樣均應符合要求，否則該軟管應被判定為不符合產品規范。
12.5 無第三方質量鑒定時，可要求供方提供表明符合產品規范的檢測報告。
13 尺寸和／或顏色的相關性
13 尺寸和／或顏色的相關性
除下面列出的這些性能外，GB/T 7113.2-2014中列出的各項試驗方法基本上與軟管的材料組成有關，因此試驗僅需在產品規范所列的限定尺寸和／或顏色的軟管上進行。然而，這些試驗適用于產品規范中所列的、具有相同材料組成的所有尺寸和／或顏色的軟管。與尺寸和／或顏色相關的更多試驗將在產品規范中予以規定。這些試驗通常將在以下列出的試驗中選取：
a) 內徑、壁厚及同心度的測量；
b) 受熱后的抗破裂；
c) 長度變化；
d) 負荷變形；
e) 加熱后的彎曲性；
f) 低溫彎曲性；
g) 擊穿電壓；
h) 脆化溫度；
i) 柔軟性；
j) 拉伸強度（僅適用于編織軟管）；
k) 抗損傷性試驗；
l) 火焰蔓延試驗；
m) 有限收縮性；
n) 單位長度的質量；
o) 裂縫擴展。
對所列限定尺寸和／或顏色的軟管而言，供方應對產品規范中的所有性能進行檢測。這樣可以認為規范中所列的所有尺寸和／或顏色的軟管應是經過檢驗的。其他尺寸和／或顏色的軟管可通過特別要求加以檢驗，但僅限于要求做以上所列出的這些檢驗項目。
14 委托檢驗
14 委托檢驗
供方應確保每一次交付的所有軟管能夠符合產品規范中所規定的要求。若需方提出要求，對每一次交付的軟管所做的檢驗應與供方協商，若需第三方鑒定，供方應同意并與鑒定機構商定進行檢驗。
