（免費下載）GB/T 1003-2016 家用和類似用途三相插頭插座 型式、基本參數和尺寸
1 范圍
1 范圍
本標準規定了家用和類似用途三相插頭插座的型式、基本參數和尺寸。
本標準適用于家用和類似用途的、交流頻率為50Hz、額定電壓為440V、額定電流不超過32A的三相插頭和三相固定式或移動式插座。
本標準不排除將三相插頭插座用于建筑工地，或作農業、商業用途。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 1184 形狀和位置公差 未注公差值(GB/T 1184-1996,eqv ISO 2768-2：1989)
GB 2099.1-2008 家用和類似用途插頭插座 第1部分：通用要求(IEC 60884-1：2006,Ed 3.1,MOD)
3 術語和定義
3 術語和定義
GB 2099.1-2008界定的術語和定義適用于本文件。
4 技術要求和試驗方法
4 技術要求和試驗方法
家用和類似用途三相插頭插座的技術要求和試驗方法應符合GB 2099.1-2008的規定。
5 型式、基本參數和尺寸

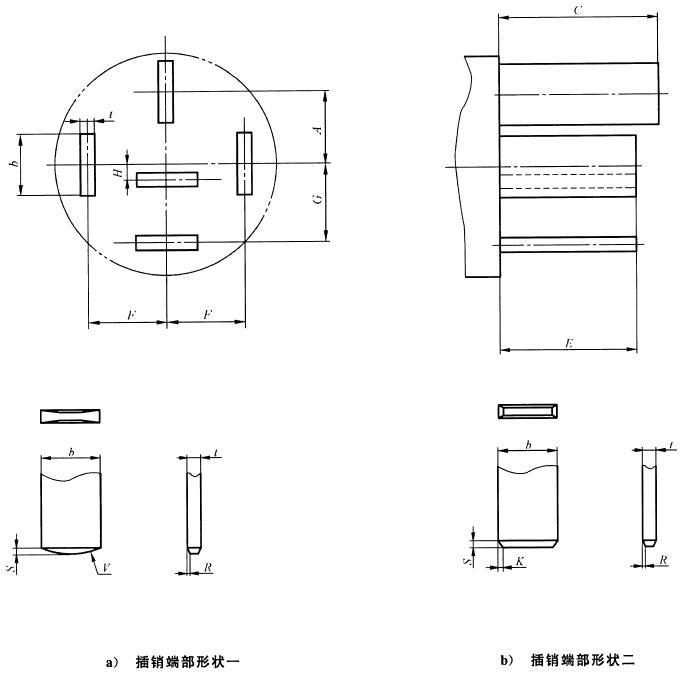

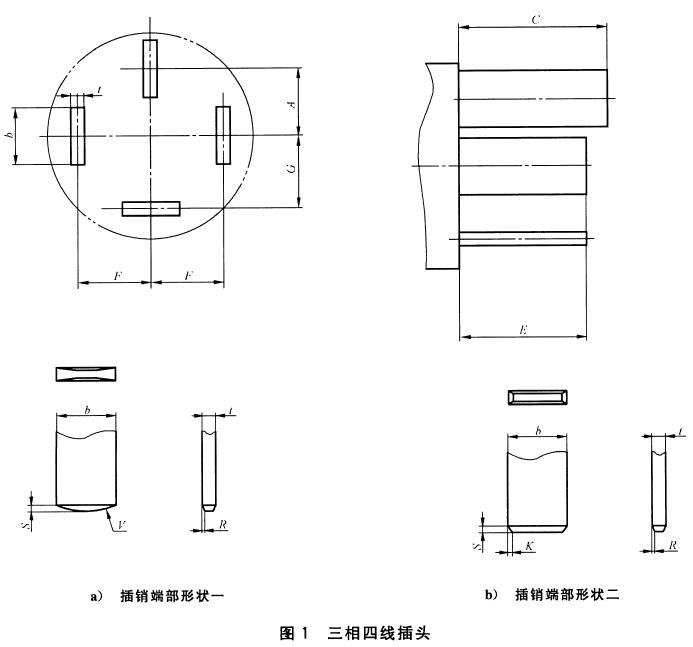

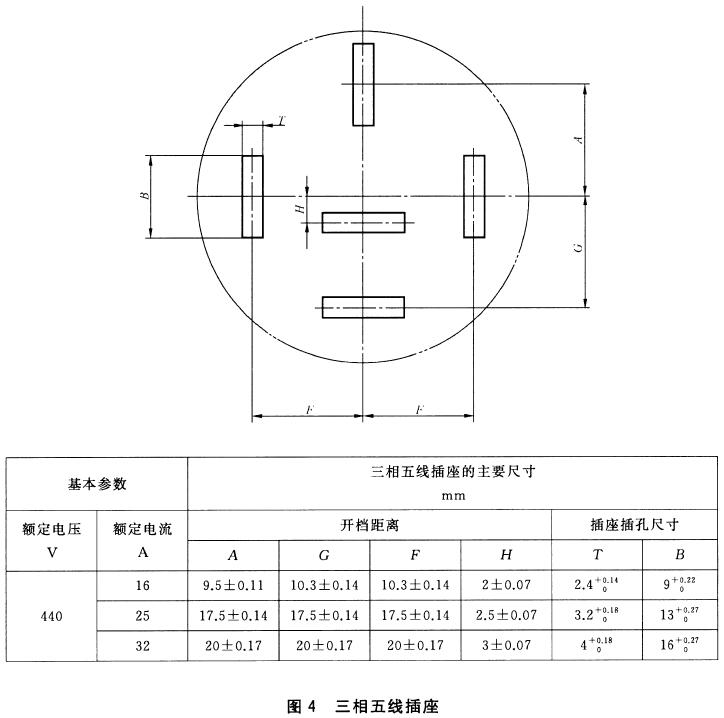

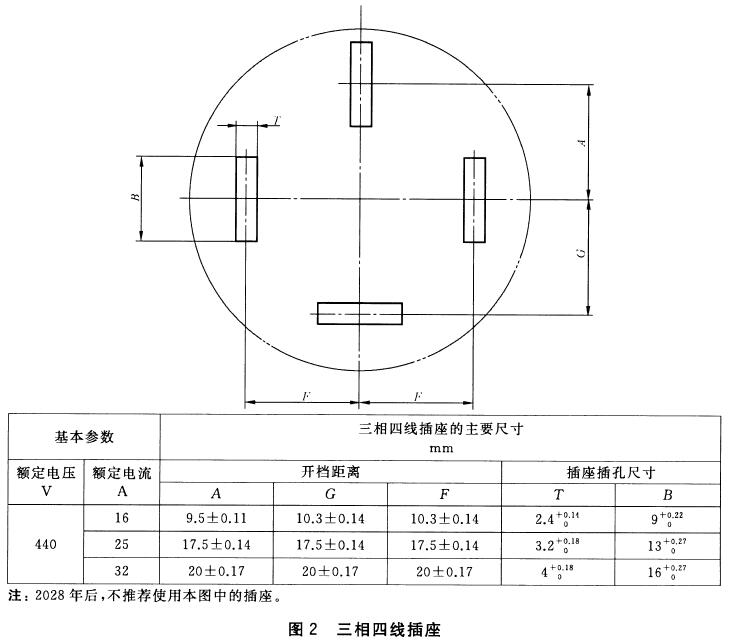

5.1 家用和類似用途三相插頭插座的型式、基本參數和尺寸應符合圖1～圖4的規定。
檢驗這些尺寸要用圖5、圖6、圖7、圖8、圖9規定的專用量規和分度值為0.02mm的游標卡尺。量規的插入力應不大于GB 2099.1-2008規定的最大拔出力。這些量規的粗糙度全部為
，硬度為HRC58～HRC62，量規的平行度、垂直度和對稱度等形位公差按GB/T 1184中規定公差H級。
專用量規的使用方法如下：
——三相插頭應能插入圖5所示的量規；
——圖6所示的通規應能插入三相五線插座面板的插孔；對三相四線的插座，使用去除圖6的中性極的通規；

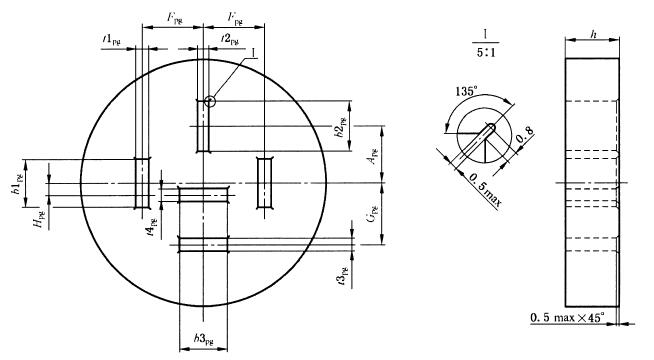

——圖7所示的止規應不能插入三相五線插座面板的插孔；對三相四線的插座，使用去除圖7的中性極的止規；

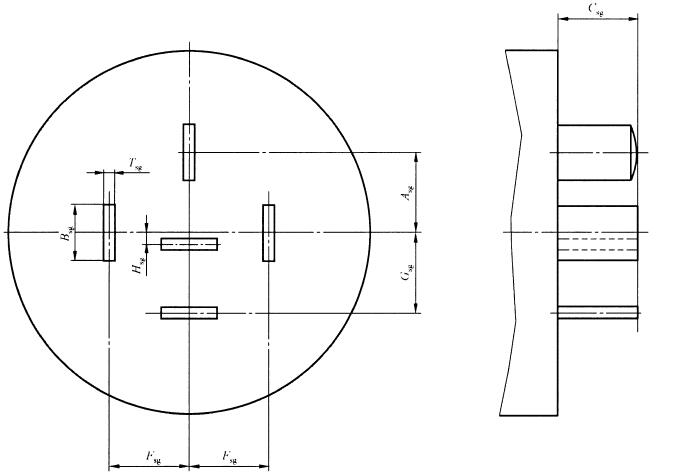

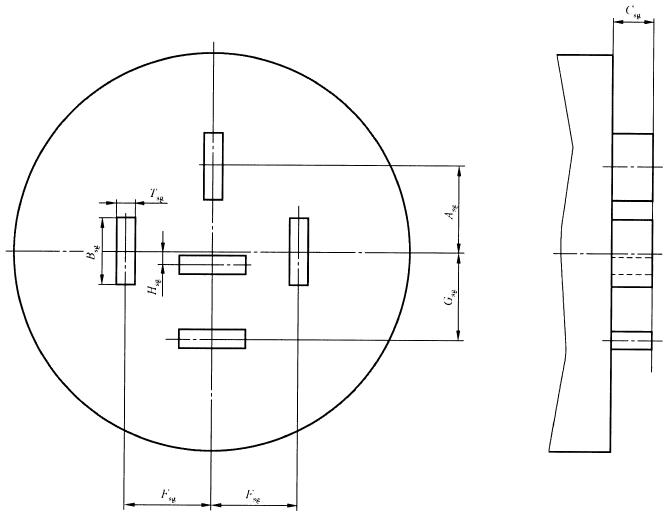

——圖8所示的不接觸規應不能接觸到插座的帶電插套；對三相四線的插座，使用去除圖8的中性極的不接觸規；

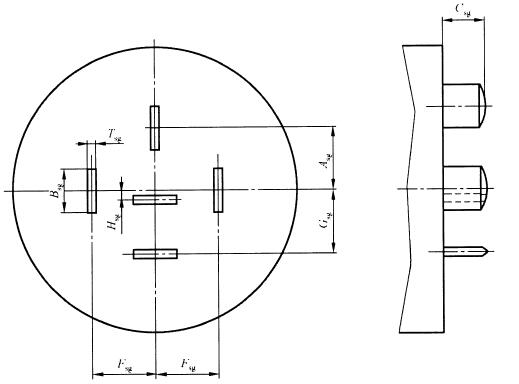

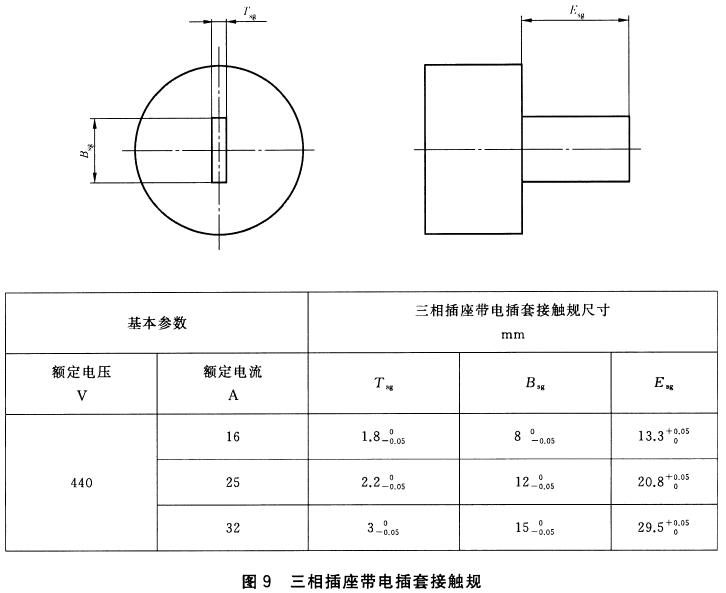

——圖9所示的接觸規應能接觸到對應三相插座的帶電插套。

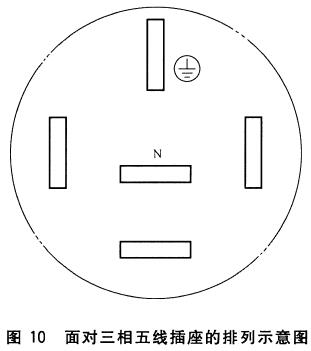

5.2 三相插座的接地極和中性極的插孔位置排列為：面對插座，接地極在上方位置，中性極在中間位置，排列示意見圖10。并且，插孔位置應清晰地標明。
5.3 插頭的外形不予規定。但，帶電插頭插銷離邊緣的距離應不小于7.5mm。
5.4 除接地插套外，三相插座中的帶電插套離插合面的距離應不小于表1規定的距離。
表1 帶電插套離插合面的最小距離
是否合格，通過測量，以及用圖8所示的不接觸規進行檢驗。
