1 范 圍
1 范 圍
GB／T 31897的本部分規定了LED燈具的性能要求，以及表明其符合本部分所要求的試驗方法和條件。它適用于普通照明用LED燈具。
LED燈具包括下述類型：
A型——使用表明其符合IEC 62717的LED模塊的燈具；
B型——使用未表明其符合IEC 62717的LED模塊的燈具；
C型——燈具使用LED燈，并由IEC 62722-1覆蓋。
本部分的要求僅涉及型式試驗。
本部分不涉及C型燈具。
本部分不涉及產生彩色光的LED燈具，也不涉及使用OLED(有機LED)的燈具。
除非此2-1部分規定了替代的測量方法或限值，這些性能要求是對GB／T 31897.1第1章到第9章的補充。
由于本部分與LED模塊的標準同時開發與編寫，適宜時，IEC 62717規定的模塊符合性可以轉換到整個燈具中。
在大多數情況下，LED燈具的壽命比可行的試驗時間長得多，因此，驗證制造商聲稱的壽命不能以足夠確信的方式進行。為此，以超過25％額定壽命(最長6000h)來接受或拒絕制造商聲稱的壽命超出了本部分的范圍。
本部分選擇了限定試驗時間的光通維持率等級來代替對壽命時間的驗證。因此，等級數字并不是可實現壽命時間的預測。等級是光通量衰減特性等級，它體現與試驗開始前制造商提供信息的一致性。
為了驗證聲稱的壽命時間，需要對試驗數據外推。超出有限的試驗時間預測測量數據的一般方法正在考慮中。
推薦壽命時間度量的解釋見IEC 62717附錄C。
對于符合本部分的LED燈具，可以預期其在92％～106％額定電源電壓、以及在制造商聲稱的環境溫度下正常地啟動和工作。
LED燈具的LOR(光輸出比)評估正在考慮中。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
IEC 60598-1 燈具 第1部分：一般要求與試驗
IEC 60598-2-3 燈具 第2-3部分：特殊要求 道路和街路燈具
IEC 60598-2-5 燈具 第2-5部分：特殊要求 投光燈具
IEC 62031 普通照明用LED模塊一安全要求
IEC 62504 普通照明用LED產品和相關設備-術語和定義
IEC 62717 普通照明用LED模塊-性能要求
IEC 62722-1 燈具性能 第1部分：一般要求
3 術語和定義
3.1
LED燈具 LED luminaire
含有一個或多個LED光源的燈具。
3.2
LED燈具族 family of LED luminaires
LED燈具組，具有：
——相同的控制和工作(半集成，集成)方法的LED模塊；
——根據安裝方法(參考IEC 62031第6章)，相同的LED模塊分類，并使用IEC 62717中6.2規定的相同的LED模塊族和相同的防觸電保護類別；
——相同的設計特性，根據材料、元件和／或處理方法和熱管理的共有特征識別。
3.3
額定環境性能溫度 rated ambient performance temperature
tq
在正常工作條件下與燈具額定性能相關的燈具周圍的最高環境溫度，由制造商或責任銷售商聲稱。
注1：額定環境性能溫度的單位為攝氏度(℃)。
注2：對于給定的壽命時間，tq溫度是一個定值，不是變值。
注3：根據聲稱的壽命時間，可以有多于一個的tq溫度。
3.4
額定中值有用壽命(LED燈具) rated median useful life(of LED luminaires)
在制造商或責任銷售商聲稱的標準試驗條件下，一組工作著的同類型LED燈具中，50％發生參數化失效時對應的時間長度。
3.5
LED燈具發光效能 LED luminaire luminous efficacy
LED燈具產生的光通量與其消耗功率的商。
4 產品信息
4 產品信息
制造商或責任銷售商應在產品數據單、印刷品或網頁上提供表1所列的參數信息。目視檢查其合格性。

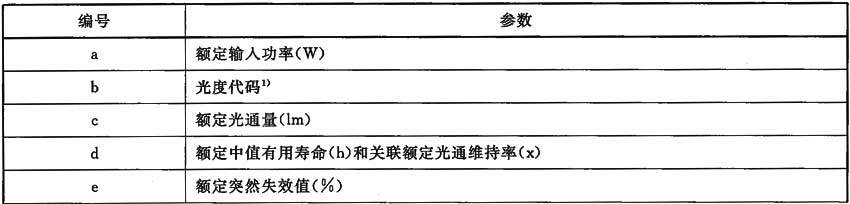

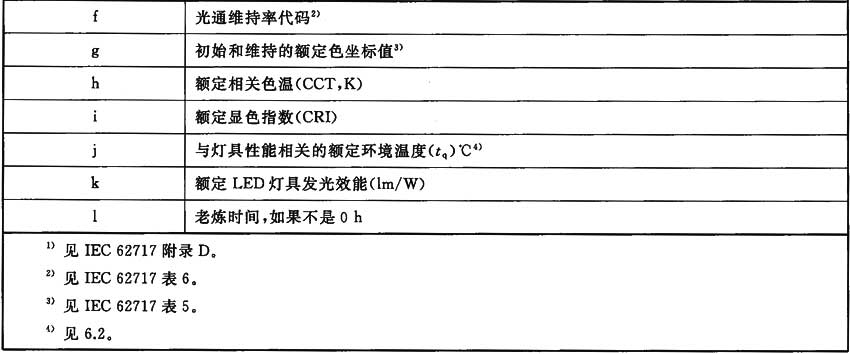

表1 產品信息
5 未使用
5 未使用
(暫無內容)
6 試驗條件
6.1 一般試驗條件
附錄A給出了測試光電特性、光通維持率和壽命的試驗條件。
所有試驗都在“n”個相同型號LED燈具上進行。數字“n”應是表3中的最少產品數。耐久性試驗使用的LED燈具不得用于其他試驗。
除了表2和表3中的10.3，3個單獨試驗各使用一個試樣以外，每個試樣燈具應符合所有相關的試驗。如果材料和設計與原燈具相同，并且如果在一個同樣的燈具上進行試驗的結果是相同的，為了減少試驗時間，制造商或責任銷售商可以遞交額外的燈具或燈具部件。
帶有調光控制的LED燈具應調節到最大輸出進行所有試驗。
CCT可調的LED燈具應按制造商或責任銷售商的指示調節(設置)到一個固定值。
線形幾何形狀、并且長度可調的LED燈具應按給定參量(例如：每x cm性能)對應的長度進行測試。
6.2 使用表明其符合IEC 62717 LED模塊的燈具(A型)
如果LED模塊在其溫度限值tp以內工作時，只需進行初始性能的試驗。
在IEC 62717的B.1給出的燈具設計信息中要求LED模塊要在其tp溫度限值內工作。應按照IEC 60598-1中12.4(正常工作)規定的熱試驗程序測量tp溫度。當燈具在其自身與性能相關的額定環境溫度下工作時，在燈具內工作的LED模塊不應超過tp限值(聲稱的性能-IEC 62717的表2)。燈具試驗電壓應為1.00倍燈具額定電壓。恒定電流供電的燈具，試驗電流應為燈具1.00倍燈具額定電流。
只在戶外使用的道路和街路照明燈具和投光燈具，根據IEC 60598-2-3的3.12.1和IEC 60598-2-5的5.12.1規定的對測得溫度的減少，不能應用到LED模塊tp溫度的測量。
環境性能溫度tq在防風罩內測量，是防風罩穿孔壁附近、與燈具中心等高的某一位置的空氣溫度，參見IEC 60598-1中K.1 e)。
6.3 使用未表明其符合IEC 62717 LED模塊的燈具(B型)
6.3.1 一般要求
制造商應進行25％額定壽命，最長不超過6000h的試驗。
6.3.2 創建模塊族以減少試驗
6.3.2.1 一般要求
IEC 62717中6.2.1的規定應用于LED燈具。
6.3.2.2 在族內的差異
IEC 62717中6.2.2的規定應用于LED燈具。
6.3.2.3 族成員的合格性試驗
IEC 62717中6.2.3的規定應用于LED燈具。
6.4 性能要求
表2 中給出的性能要求適用于A類和B類LED燈具。所有被測試的n個LED燈具都應滿足性能要求。
表2 要求試驗的性能指標
7 輸入功率
7 輸入功率
輸入功率應在燈具的電源端測量，見圖1。IEC 62717第7章的規定適用于LED燈具。如果功率不是恒定的，要有一個適宜的時間測量平均功率。
注：燈具可能含有某些在休眠模式不消耗恒定功率、但工作后會消耗功率的元件(例如：數字控制器或傳感器)。
8 光度性能
8.1 光通量
IEC 62717中8.1的規定適用于LED燈具。當制造商聲稱非25℃的環境溫度時，還要應用本文件A.1第2段的規定。
8.3 燈具發光效能
LED燈具發光效能應是將測得的LED燈具初始光通量除以測得的初始輸入功率計算得到的。光通量測量見8.1。輸入功率測量見圖1。
9 色坐標、相關色溫和顯色性
9.1 色坐標
IEC 62717中9.1的規定適用于LED燈具。
9.2 相關色溫(CCT)
IEC 62717中9.2的規定適用于LED燈具。
9.3 顯色指數(CRI)
IEC 62717中9.3的規定適用于LED燈具。
對于一個試樣的所有受試項目，測得的顯色指數值(CRI)的降低：
——初始CRI值比額定CRI值(見表1)不應大于3；
——6000h試驗時的CRI維持值比額定CRI值不應大于4。
10 LED燈具壽命
10.1 概述
IEC 62717中10.1的規定適用于LED燈具。
10.2 光通維持率
對于使用了符合IEC 62717(見6.2)LED模塊的燈具，提供燈具樣品進行試驗不是必需的。模塊聲稱的額定值tp下的維持值，可以聲稱為燈具在tq下的維持值。
其他情況下要提供燈具進行試驗，除了下述要求以外，IEC 62717中10.2的規定適用于LED燈具：
——維持試驗的環境溫度應在性能溫度區間(額定tq，額定tq—2)內。
——在試驗期間，燈具內LED模塊沒有超過的最高額定溫度tp，溫度維持在區間(額定tp—5，額定tp)內。
合格性：
測得的光通量值不少于與額定中值有用壽命相關的額定光通維持率給出的光通量值。
對于一個試樣中的所有試驗，測得值應與維持率代碼的給出值相同。一個試樣中的所有LED模塊都應合格。
10.3 耐久試驗
IEC 62717中10.3的規定適用于LED燈具。
耐久試驗應僅對使用未表明其符合IEC 62717的LED模塊的LED燈具進行。
對于加速工作壽命試驗，使用未表明其符合IEC 62717的LED模塊的LED燈具應在相當于制造商或責任銷售商建議的最高tq加10K的溫度下工作。IEC 62717中10.3.2、10.3.3和10.3.4耐久試驗應使用單獨的試樣。
在IEC 62717的10.3中提到的“模塊”一詞，適當時，應將其理解為燈具。
11 驗 證
11 驗 證
型式試驗的最小取樣數應見表3。試樣應是制造商有代表性的產品。如果LED燈具沒有改變單一LED、LED封裝或LED模塊的特性，應允許參考LED制造商的試驗數據。
試驗結果應符合表2給出的要求。
注：整個生產檢測的要求正在考慮之中。

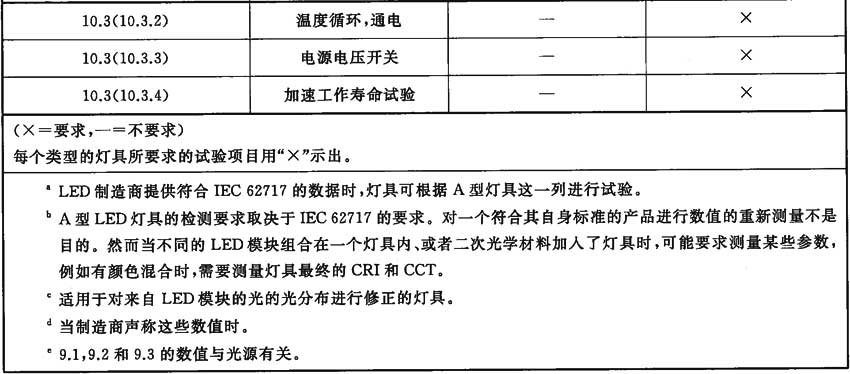

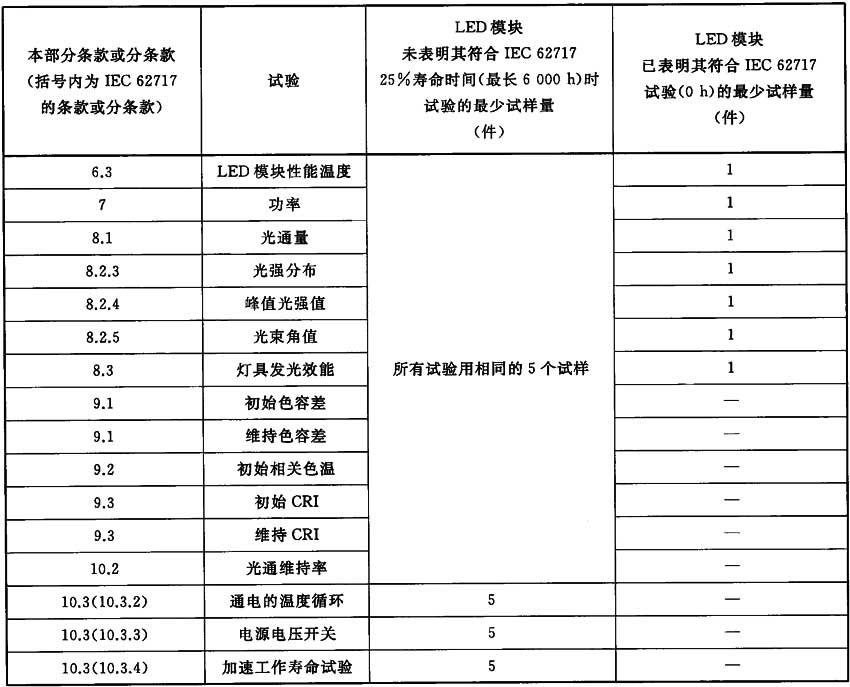

表3 試樣量
帶有外部控制裝置的燈具，應考慮驅動燈具的外部控制裝置的輸入功率。測量見IEC 62442-3：2014，圖1，并包括任何控制器件的輸入。
這是為了計算帶有外部控制裝置的燈具的效能。

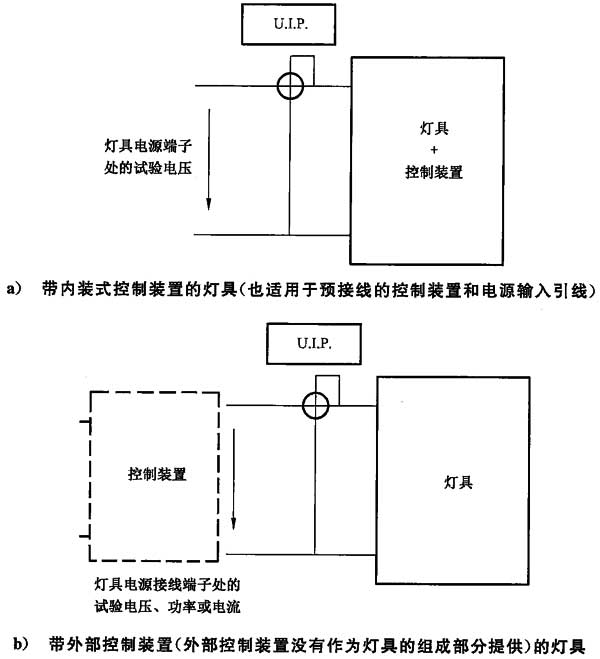

圖1 用于測量輸入功率的端子的圖
附錄A LED燈具特性的測量方法
A.1 概述
除了第三段第一句中的“在溫度區間(額定tq—5，額定tq)”不適用于LED燈具以外，IEC 62717中A.1的規定適用于LED燈具。
當制造商建議的額定環境溫度tq不是25℃時，需要確定校正因子，將25℃下測得的光通量值校正到聲稱環境的光通量值。應在溫度控制箱內使用相對光度完成測定。
另外，對于LED燈具，測量方法和數據規定應遵循國際和區域要求，但格式是可選的。
A.2 電氣特性
IEC 62717中A.2的規定適用于LED燈具。
A.3 光度特性
IEC 62717中A.3的規定適用于LED燈具。
附錄B 推薦的壽命度量的解釋
B.1 概述
LED燈具的壽命遠比實際可用檢測驗證的時間要長。此外，每個制造商產品的光輸出衰減不同，因此制定普遍適用的預測方法是困難的。6.1的規定已選擇了覆蓋光通量的最初下降直到所述的工作時間的光通維持率類別。由于試驗時間有限，一個LED燈具所聲稱的壽命在多數情況下不能夠被證實或否定。
注：燈具有用壽命是指該燈具內LED光源預測的光通維持率或LED燈具在應用中將給出充足的光的小時數。從另一方面來說，燈具壽命必須作為一個系統與LED燈具元件的可靠性一起考慮，包括電子元件、材料、殼體、連接器、密封件、等等。完整系統的存續僅取決于壽命最短的關鍵件，關鍵件可能是密封件、光學部件、一個LED，或其他什么。從這個觀點來說，LED光源僅是許多關鍵件中的一員，然而它們經常是整個系統中最可靠的元件。
如一個LED燈具裝著一個可替換LED模塊，燈具壽命可以不受LED模塊及其壽命的影響。這就使燈具的壽命與目前使用傳統光源的燈具壽命的定義較為接近。
B.2 壽命規范
對LED燈具，推薦以標準化方式將光通維持率與突然失效分開規定，從而給出更透徹的光輸出特性，可以區別兩種失效：
光輸出逐漸失效的壽命規范
一組LED燈具光輸出逐漸降低到某個點的時間稱為有用壽命，通常表達為LxBy。
“B壽命”表示某一給定LED燈具百分比不能滿足光通量維持率x的時間。光輸出低于光通量維持率x被稱為參數失效，因為產品發出的少量光，但仍在工作。“B10”壽命是10％產品參數失效的時間。50％參數失效的時間是“B50壽命”，被稱作中值有用壽命。數量僅包括工作著的LED燈具，不工作的LED燈具排除在外。
光輸出突然失效的壽命規范
一組LED燈具光輸出突然降低到某個點的時間稱為突然失效，通常表達為Cy。
推薦的規定LED模塊壽命的壽命時間度量方法在IEC 62717附錄C有解釋，而且也適用于燈具。
合格標準見10.2。
參考文獻
參考文獻
[1] IEC 60050-845(所有部分)，國際電工詞匯(IEV)-845章：照明
[2] IEC 61547，普通照明用設備-電磁兼容性抗擾度要求
[3] IEC 62442-3：2014 控制裝置能源性能 第3部分：鹵鎢燈和LED模塊-確定控制裝置效率的測量方法
[4] IEC 62560，電壓＞50V的普通照明用自鎮流LED燈-安全要求
[5] CISPR 15：2005，電氣照明和類似設備的無線電騷擾特性的限值和測量方法
[6] CIE 177：2007，白光LED光源的顯色性
