（免費下載）GB/T 32872-2016 空間科學照明用LED篩選規范
1 范圍
1 范圍
本標準規定了空間科學照明用LED(Light Emitting Diode)篩選項目和程序、篩選方法、參數測量和合格判定。
本標準適用于空間科學照明用額定功率1W和1W以上封裝的單芯LED的篩選，其他功率級別的LED也可參照執行。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 24824-2009 普通照明用LED模塊測試方法
GJB 128A-1997 半導體分立器件試驗方法
GJB 4027 軍用電子元器件破壞性物理分析方法
3 總則
3.1 被篩選器件應按產品規范或技術協議的要求進行參數初測，合格的器件可參加篩選。篩選按規定的項目和程序進行，完成每個項目之后，剔除不合格產品。
3.2 被篩選器件應逐個編號，并在每次測試時記錄測試數據。篩選結束后，應編寫篩選統計表，格式參見附錄A，器件的參數測試數據可作為篩選報告的附件。
3.3 測試如有異常，應記錄異常的發生時間和器件編號。
3.4 當篩選剔除率超過20%時，應判批次不合格。當出現功能失效時，應按照GJB 4027進行失效分析，如屬于材料或工藝因素的非偶然性失效也應判批次性不合格。
4 篩選項目和程序
4 篩選項目和程序
篩選按表1規定的項目和程序進行，完成每個項目之后，剔除不合格產品。

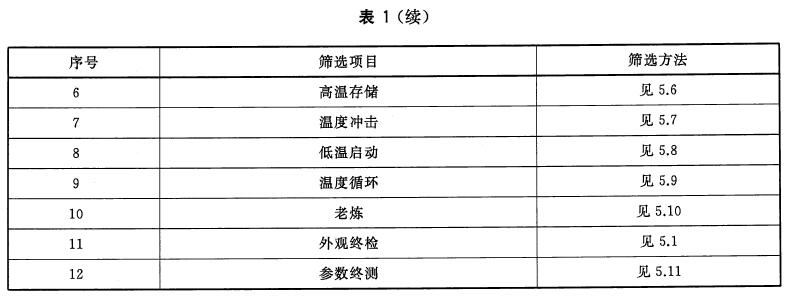

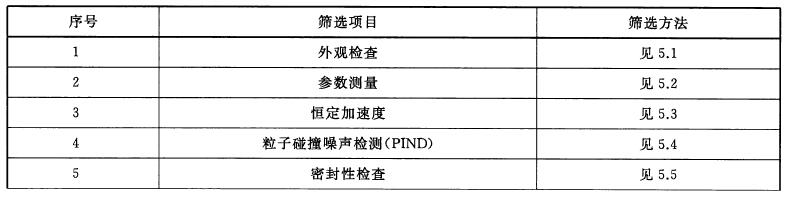

表1 篩選項目和程序
5 篩選方法
5.1 外觀檢查
常溫下，用10倍放大鏡檢查器件的外觀質量，不得存在下列缺陷：
a) 管殼和管腳銹蝕，根部有明顯硬傷；
b) 透鏡破碎、有裂紋，或有氣泡、異物；
c) 標識不清；
d) 變形、污損、劃痕等外觀缺陷。
5.2 參數測量
按6.1、6.2和6.3進行參數測量，所測參數應滿足產品規范或技術協議的要求。
5.5 密封性檢查
適用于空封器件，無空腔的器件可免做。
內腔體積不大于1cm3用細檢漏法，按GJB 128A-1997 1071細檢漏條件H1或H2。內腔體積不大于0.3cm3，最大泄漏率5×10-3Pa·cm3／s，內腔體積大于0.3cm3，最大泄漏率5×10-2Pa·cm3／s。
內腔體積大于1cm3用粗檢漏法，按GJB 128A-1997 1071粗檢漏篩選條件C。
試驗結束剔除不合格器后，按6.4.2進行合格判定。
5.11 參數終測
所有試驗完成后，按6.1、6.2和6.3進行參數終測，所測參數應滿足產品規范或技術協議的要求。
6 參數測量和合格判定
6.1 測量條件
參數測量應在下列環境進行：
a) 溫度：25℃±1℃；
b) 相對濕度：30%～65%；
c) 氣壓：86kPa～106kPa；
d) 測試應在穩定狀態下進行，穩定狀態為在15min內，光通量或光強變化小于0.5%。
6.2 測試參數
主要測試參數如下：
a) 正向電壓VF；
b) 法向光強IV；
c) 反向漏電流IR；
d) 反向擊穿電壓VR；
e) 光譜；
f) 色溫；
g) 顯色指數；
h) 光通量；
i) 熱阻。
根據使用要求可對測試參數進行刪減。
附錄A 空間科學照明用LED篩選統計表
附 錄A
（資料性附錄）
空間科學照明用LED篩選統計表

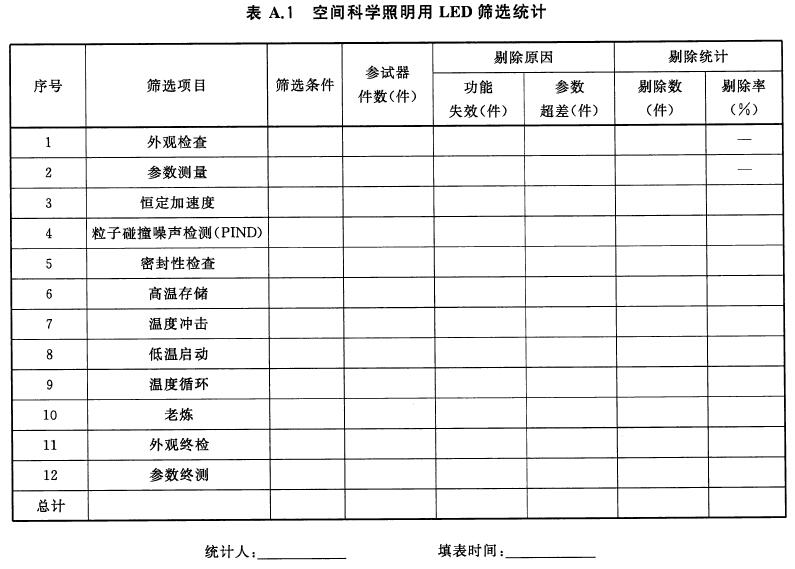

表A.1為空間科學照明用LED篩選統計表。
