1 范圍
1 范圍
GB/T 20139的本部分規定了已確定等級的電氣絕緣系統(EIS)組分調整后耐熱性評定所需的試驗規程。
本部分適用于使用散繞繞組電氣裝置的EIS。
本部分的試驗規程是對比待評絕緣系統與基準絕緣系統的性能。根據IEC 60505基準絕緣系統應具有已證明的運行經驗，或根據IEC 61857系列標準中的一個試驗規程對其已經進行過評定。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 11021-2014 電氣絕緣 耐熱性和表示方法(IEC 60085:2007,IDT)
GB/T 20111.1-2015 電氣絕緣系統 熱評定規程 第1部分：通用要求 低壓(IEC 61857-1:2008,IDT)
IEC 60172 測定浸漬劑對漆包線基材粘結強度的試驗方法(Test procedure for the determination of the temperature index of enamelled winding wires)
IEC 60216-5 電氣絕緣材料 耐熱性 第5部分：確定絕緣材料的相對耐熱指數(RTE)[Electrical insulating materials—Thermal endurance properties—Part 5:Determination of relative thermal endurance index (RTE) of an insulating material]
IEC 60317-1 特種繞組線規范 第1部分：105級聚乙烯醇縮醛漆包圓銅線(Specifications for particular types of winding wires—Part 1:Polyvinyl acetal enamelled round copper wire,class 105)
IEC 60317-2 特種繞組線規范 第2部分：130級自粘性直焊聚氨酯漆包圓銅線(Specifications for particular types of winding wires—Part 2:Solderable polyurethane enamelled round copper wire,class 130,with a bonding layer)
IEC 60317-3 特種繞組線規范 第3部分：155級聚酯漆包銅圓線(Specifications for particular types of winding wires—Part 3:Polyester enamelled round copper wire,class 155)
IEC 60317-4 特種繞組線規范 第4部分：130級直焊聚氨酯漆包銅圓線(Specifications for particular types of winding wires—Part 4:Solderable polyurethane enamelled round copper wire,class 130)
IEC 60317-8 特種繞組線規范 第8部分：180級聚酯亞胺漆包銅圓線(Specifications for particular types of winding wires—Part 8:Polyesterimide enamelled round copper wire,class 180)
IEC 60317-12 特種繞組線規范 第6部分：120級縮醛漆包銅圓線(Specifications for particular types of winding wires—Part 12:Polyvinyl acetal enamelled round copper wire,class 120)
IEC 60317-13 特種繞組線規范 第13部分：200級聚酰胺酰亞胺復合聚酯或聚酯亞胺漆包銅圓線(Specifications for particular types of winding wires—Part 13:Polyester or polyesterimide overcoated with polyamide-imide enamelled round copper wire,class 200)
IEC 60317-19 特種繞組線規范 第19部分：130級聚酰胺復合直焊聚氨酯漆包銅圓線（撤回）[Specifications for particular types of winding wires—Part 19:Solderable polyurethane enamelled round copper wire overcoated with polyamide,class 130(withdrawn)]
IEC 60317-20 特種繞組線規范 第20部分：155級直焊聚氨酯漆包銅圓線(Specifications for particular types of winding wires—Part 20:Solderable polyurethane enamelled round copper wire,class 155)
IEC 60317-21 特種繞組線規范 第21部分：155級聚酰胺復合直焊聚氨酯漆包銅圓線(Specifications for particular types of winding wires—Part 21:Solderable polyurethane enamelled round copper wire overcoated with polyamide,class 155)
IEC 60317-22 特種繞組線規范 第22部分：180級聚酰胺復合聚酯或聚酯亞胺漆包銅圓線(Specifications for particular types of winding wires—Part 22:Polyester or polyesterimide enamelled round copper wire overcoated with polyamide,class 180)
IEC 60317-23 特種繞組線規范 第23部分：180級直焊聚酯亞胺漆包銅圓線(Specifications for particular types of winding wires—Part 23:Solderable polyesterimide enamelled round copper wire,class 180)
IEC 60317-25 特種繞組線規范 第25部分：200級聚酰胺復合聚酯或聚酯亞胺漆包鋁線(Specifications for particular types of winding wires—Part 25:Polyester or polyesterimide overcoated with polyamide-imide enamelled round aluminium wire,class 200)
IEC 60317-26 特種繞組線規范 第26部分：200級聚酰胺酰亞胺漆包銅圓線(Specifications for particular types of winding wires—Part 26:Polyamide-imide enamelled round copper wire,class 200)
IEC 60317-34 特種繞組線規范 第34部分：130級別聚酯漆包圓銅線（撤回）Specifications for particular types of winding wires—Part 34:Polyester enamelled round copper wire,class 130 L(withdrawn)
IEC 60317-35 特種繞組線規范 第35部分：155級自粘性直焊聚氨酯漆包銅圓線(Specifications for particular types of winding wires—Part 35:Solderable polyurethane enamelled round copper wire,class 155,with a bonding layer)
IEC 60317-36 特種繞組線規范 第36部分：180級自粘性直焊聚酯亞胺漆包銅圓線(Specifications for particular types of winding wires—Part 36:Solderable polyesterimide enamelled round copper wire,class 180,with a bonding layer)
IEC 60317-37 特種繞組線規范 第37部分：180級自粘性聚酯亞胺漆包銅圓線(Specifications for particular types of winding wires—Part 37:Polyesterimide enamelled round copper wire,class 180,with a bonding layer)
IEC 60317-38 特種繞組線規范 第38部分：200級自粘性聚酰胺酰亞胺復合聚酯或聚酯亞胺漆包銅圓線(Specifications for particular types of winding wires—Part 38:Polyester or polyesterimide overcoated with polyamide-imide enamelled round copper wire,class 200,with a bonding layer)
IEC 60317-42 特種繞組線規范 第42部分：200級聚酯-酰胺-亞胺漆包銅圓線(Specifications for particular types of winding wires—Part 42:Polyester-amideimide enamelled round copper wire,class 200)
IEC 60317-43 特種繞組線規范 第43部分：240級芳香聚芳酰胺繞包銅圓線(Specifications for particular types of winding wires—Part 43:Aromatic polyimide tape wrapped round copper wire,class 240)
IEC 60317-46 特種繞組線規范 第46部分：240級芳香聚芳酰胺漆包銅圓線(Specifications for particular types of winding wires—Part 46:Aromatic polyimide enamelled round copper wires,class 240)
IEC 60317-48 特種繞組線規范 第48部分：155級浸漆玻璃絲包銅圓線和玻璃絲包漆包銅圓線(Specifications for particular types of winding wires—Part 48:Glass-fibre wound resin or varnish impregnated,bare or enamelled round copper wire,temperature index 155)
IEC 60317-50 特種繞組線規范 第50部分：200級浸漆玻璃絲包銅圓線和玻璃絲包漆包銅圓線(Specifications for particular types of winding wires—Part 50:Glass-fibre wound silicone resin or varnish impregnated,bare or enamelled round copper wire,temperature index 200)
IEC 60317-51 特種繞組線規范 第51部分：180級直焊聚氨酯漆包銅圓線(Specifications for particular types of winding wires—Part 51:Solderable polyurethane enamelled round copper wire,class 180)
IEC 60317-53 特種繞組線規范 第53部分：220級芳香聚酰胺（芳綸）薄膜繞包銅扁線[Specifications for particular types of winding wires—Part 53:Aromatic polyamide (aramid) tape wrapped rectangular copper wire,temperature index 220]
IEC 60317-54 特種繞組線規范 第54部分：155級聚酯漆包圓銅線（撤回）[Specifications for particular types of winding wires—Part 54:Polyester enamelled round copper wire,class 155 L(withdrawn)]
IEC 60317-55 特種繞組線規范 第55部分：180級聚酰胺復合聚氨酯漆包圓銅線(Specifications for particular types of winding wires—Part 55:Solderable polyurethane enamelled round copper wire overcoated with polyamide,class 180)
IEC 60317-57 特種繞組線規范 第57部分：220級聚酰胺酰亞胺漆包圓銅線(Specifications for particular types of winding wires—Part 57:Polyamide-imide enamelled round copper wire,class 220)
IEC 60505 電氣絕緣系統的評估與鑒別(Evaluation and qualification of electrical insulation systems)
IEC 61033 測定浸漬劑對漆包線基材粘結強度的試驗方法(Test methods for the determination of bond strength of impregnating agents to an enamelled wire substrate)
IEC 61857（所有部分） 電氣絕緣系統 熱評定規程(Electrical insulation systems-Procedures for thermal evaluation)
IEC 61857-21 電氣絕緣系統 熱評定規程 第21部分：通用模型的特殊要求 散繞繞組應用(Electrical insulation systems—Procedures for thermal evaluation—Part 21:Specific requirements for general purpose models—Wire-wound applications)
IEC 62317-2 鐵氧體磁芯-尺寸 第2部分：通信、電源和過濾器設施中應用的罐形磁心(Ferrite cores—Dimensions—Part 2:Pot-cores for use in telecommunications,power supply,and filter applications)
3 術語與定義
3.1 漆包繞組線 enamelled winding wire
根據IEC 60317系列標準制造的絕緣導線。
3.2 繞包絕緣繞組線 wrapped insulated winding wire
根據IEC 60317系列標準制造的圓形或其他形狀絕緣導線。絕緣是含有或不含膠黏劑的帶狀薄膜或紙并纏繞在導體上。
3.3 散繞線圈 random wire-wound coils
在電氣設備中，由漆包繞組線制造的線圈且不考慮線匝位置。
3.4 精確繞線線圈 precision wire-wound coils
在電氣設備中，由漆包繞組線制造的線圈且每匝以特定且連續的方式定位。
3.5 成型繞組線圈 form wound coil
在電氣設備中，由矩形導線制作的線圈。
注：通常采用漆包線、纖維繞包線、纖維繞包漆包線制作的線圈。線圈繞包多層絕緣帶后，采用VPI（真空壓力浸漬樹脂）處理工藝或模壓成型工藝制作。
3.6 散繞繞組電氣絕緣系統 wire-wound winding electrical insulation system
待評EIS使用的線圈可以是散繞或精確繞組，非成型繞組線圈。
3.7 散繞繞組電氣裝置 wire-wound winding electrotechnical device
設計使用散繞EIS的電氣裝置。
3.8 電氣絕緣系統 electrical insulation system;EIS
用于電氣設備的與導電部分結合在一起的含有一種或多種電氣絕緣材料(EIM)的絕緣組合。
3.9 電氣絕緣材料 electrical insulating material;EIM
具有可忽略不計的低電導率的材料，用于隔離電工設備中不同電位的導電部件。
3.10 待評EIS candidate EIS
正在評定中的為確定其耐熱能力的EIS。
3.11 基準EIS reference EIS
以已知運行經驗的記錄或已公認對比功能性評定為基礎進行評定并確定了的EIS。
3.12 EIS預估耐熱指數 EIS assessed thermal endurance index;EIS ATE
從已知運行經驗或已公認對比功能性評定中得到的基準EIS攝氏溫度數值。
3.13 EIS相對耐熱指數 EIS relative thermal endurance index;EIS RTE
當基準EIS和待評EIS在對比試驗中經受相同的老化規程和診斷規程時，EIS RTE為相對于已知基準EIS ATE的待評EIS攝氏溫度數值。
4 總則
4 總則
本部分提供了幾種相對廉價和快速的方法，通過這些方法，用戶可使用下述評定規程對已確定等級的絕緣系統進行組分調整：
● A=規程A：不需試驗；
● B=規程B：相容性試驗（第10章）；
● C=規程C：單點熱老化試驗（第11章）；
● D=規程D：完整熱老化試驗（第12章）。
主要評定點如下所述：
a) 如果絕緣系統中某一種絕緣材料的厚度發生改變，應考慮其對熱壽命的影響；
b) 替代絕緣材料在熱應力下的相容性；
c) 與已確定等級的絕緣系統密切接觸的其他部件在熱應力下的相容性。
根據IEC 60216-5，不同溫度指數(ATE/RTE)的絕緣材料可以形成具有一個耐熱等級的EIS。根據IEC 60505，其耐熱等級可能高于或者低于任一單一組分的耐熱等級。
在一種特定的電氣裝置中，可能有不止一個絕緣系統，這些系統可以有不同的耐熱等級。

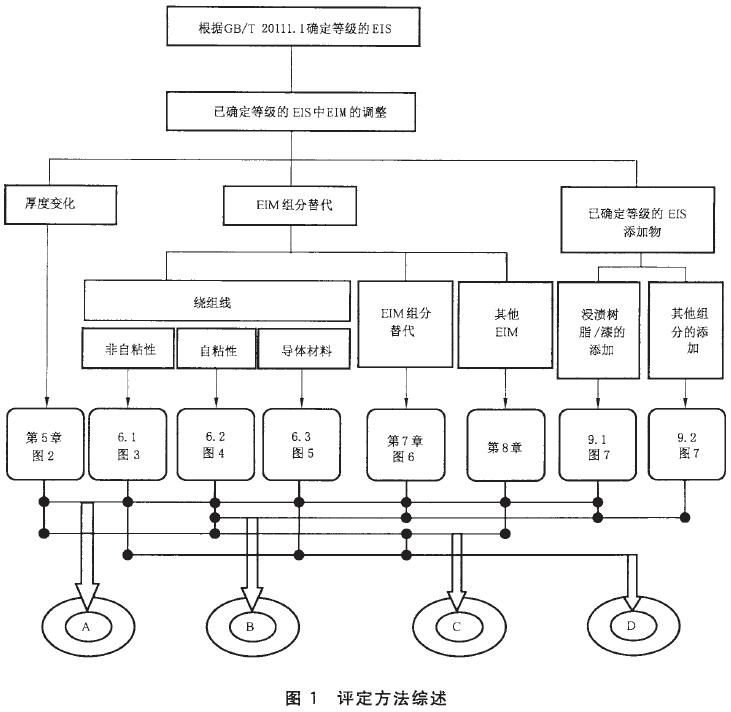

圖1是為指導用戶選擇合適的評定條款而繪制的流程圖。
5 相或?qū)Φ亟^緣的替代
5.1 屬性相同
關于熱耐久性，“屬性相同”指原始材料和替代材料的化學和物理特性，替代材料與原始材料要具有相等的機械和電氣性能。
以紅外光譜、熱重分析、差熱分析(DTA)和/或原子吸收分析的分析方法為基礎，通過數據的分析可確定基本化學組分和物理特性。通常特定試驗由有關各方協商確定。
如果EIM的屬性相同且厚度相同或者增加，則可以替代且不需要補充試驗。
如果屬性相同的EIM在減薄厚度情況下達到第10章的準則，則允許替代。

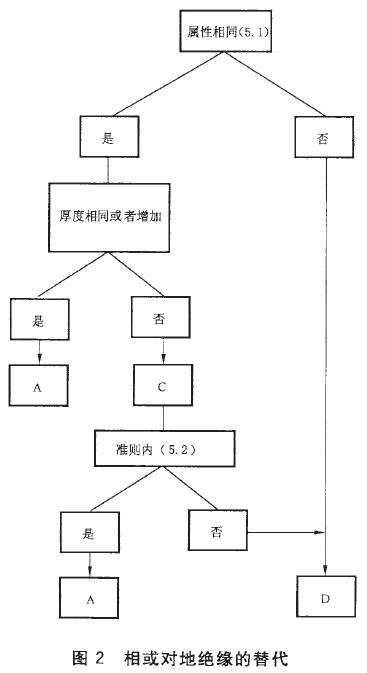

屬性相同時相或?qū)Φ亟^緣的替代流程如圖2所示。
5.2 所選組件和助劑的替代或增加
如果有關各方同意，EIM中所選助劑的替代或者增加，可以進行簡化試驗或者無需補充試驗。
已在一種確定的絕緣系統中評定過的EIM，用于與另一種絕緣材料或其他組分的組合之中時，可根據第9章相容性試驗的結果決定其是否采用。替代EIM的厚度應不比已確定等級的EIS中相應的EIM薄。
如果沒有達到上述條件，應根據第12章進行完整熱老化試驗。
如果EIM的屬性相同且厚度相同或者增加，則可以替代且不需要補充試驗。
已確定等級的EIS(基準EIS)和減薄EIM厚度的EIS(待評EIS)的典型樣品應根據第11章進行評定。
6 繞組線的替代
6.1 非自粘性繞組線
若能滿足以下條件中的一項或多項時，對已確定等級的絕緣系統中繞組線的替代評定不需要做試驗：
a) 與已確定等級的絕緣系統的繞組線的化學成分一致（根據附錄A），又符合IEC 60317的規定，僅尺寸與形狀不同；
b) 與已確定等級的絕緣系統的繞組線的化學成分一致（根據附錄A），又符合IEC 60317的規定，且耐熱等級相同或更高；
c) 繞組線的導體已經用一種絕緣材料進行絕緣，而這種絕緣材料作為已確定等級的絕緣系統（根據IEC 61857-21）中的一部分。
這種絕緣材料的厚度應當控制在其單位厚度的電壓值不大于老化評定時所承受的電應力。
注1：對備用絕緣材料的替代見第8章。
注2：附錄B列出了各種繞組線圈試樣。

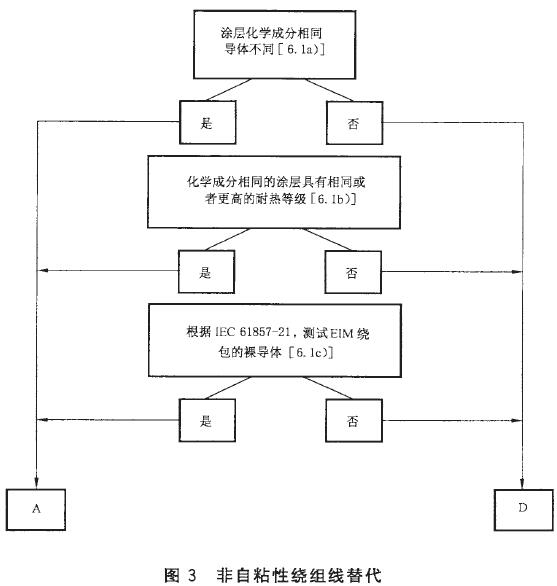

非自粘性繞組線的替代流程如圖3所示。
6.2 自粘性繞組線
當滿足下述a)或b)時，一種自粘性電磁線可以代替另一種自粘性電磁線：
a) 電磁線絕緣涂層相同且根據IEC 60317具有相同或者更高的等級，且自粘性涂層的化學性質也相同，使用規程A；
b) 電磁線絕緣涂層相同且根據IEC 60317具有相同或者更高的等級，且自粘性涂層的化學性質不相同，使用規程B。

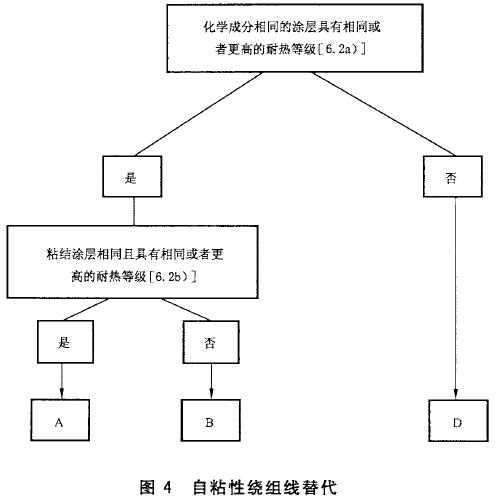

自粘性繞組線替代的流程如圖4所示。
6.3 導體材料的替代
以銅為導體的已確定等級的絕緣系統，可以使用銅或者鋁導體。

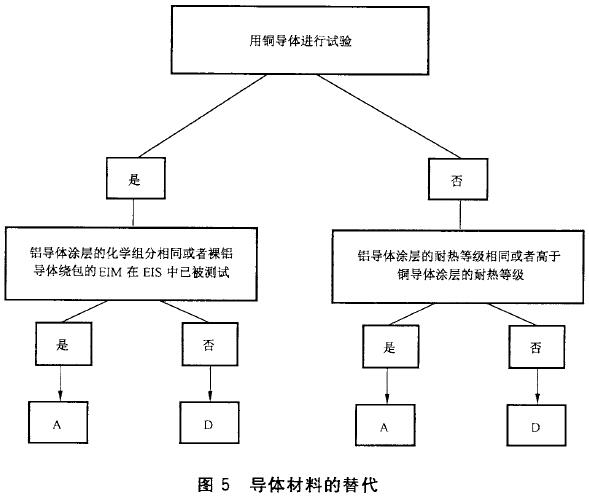

以鋁為導體的已確定等級的絕緣系統，若替代繞組線的熱性能等于或者高于原繞組線的熱性能，可以使用銅或者鋁導體。導體材料的替代流程如圖5所示。
7 浸漬樹脂/漆的替代
7.1 耐熱等級的評定

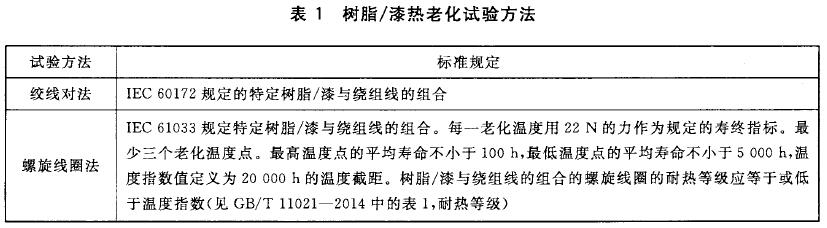

使用表1中的試驗方法，通過對比制造商的熱老化數據，確定待評樹脂/漆及已確定等級的EIS中基準樹脂/漆的耐熱等級，兩種試驗都應進行。
8 其他EIM的替代
8.1 相同材料
具有相同化學成分的EIM之間的替代，可不經附加試驗而被采用。
8.2 預評定
已在一種確定的絕緣系統中被評定過的EIM，用于與另一種EIM或其他組分的組合之中時，可按第10章相容性試驗的結果決定其是否可采用。替代EIM的厚度應不比已確定等級的EIS中相應的EIM薄。
8.3 其他
其他絕緣材料的替代或增加，應按GB/T 20111.1-2015進行完整的熱評定。由有關各方協商確定，助劑的替代或增加對EIM的熱性能沒有影響，則無需其他試驗允許替者增加。
9 添加物的評定
9.1 一種浸漬樹脂/浸漬漆的添加
一種浸漬樹脂/漆如果滿足下列條件，則可以添加到一種未浸漬的已評定過的EIS中：
a) 該浸漬樹脂/漆應與已定絕緣系統中的繞組線一起根據IEC 60172進行評定試驗，且得到的耐熱等級不應低于未浸漬繞組線耐熱等級的一個以上；
b) 待評浸漬樹脂/漆應滿足9.2的準則。
9.2 其他組分的添加
根據第10章相容性試驗的合格結果，確定其他組分是否可以與已確定等級的絕緣系統配合使用。
注：這些材料主要用于機械、熱轉換器、裝飾件或其他承受非電應力的部位。

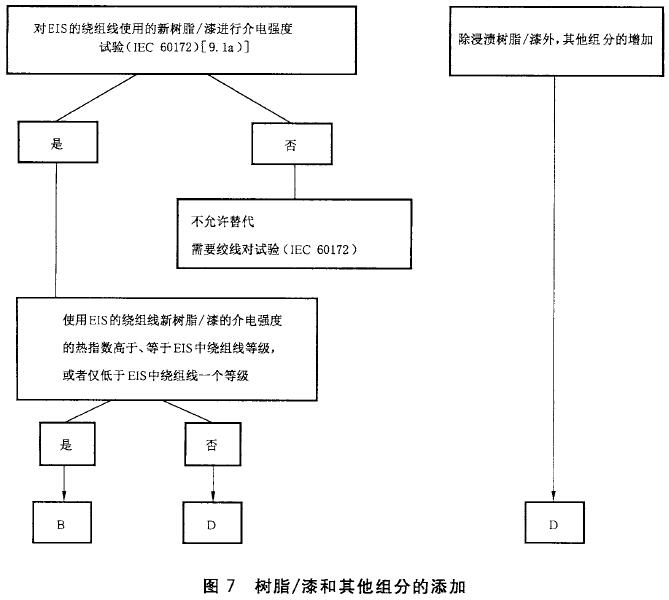

樹脂/漆和其他組分的添加的流程如圖7所示。
10 組合材料間的化學相容性
10.1 概述
本試驗規程用于評定使用于EIS中組合材料之間的化學相容性。特定組合材料密封在玻璃管中，應經受特定的熱老化周期及介電試驗。然后將待評管試驗結果與基準管的試驗結果對比，以鑒定待評EIS的可接受性。
11 單點熱老化試驗（規程C）
11.1 試品
已確定等級的EIS（基準EIS）與待評EIS的典型試品應根據IEC 61857-21進行組裝與試驗，但下述情況例外：
a) 基準EIS與待評EIS應在相同溫度下同時試驗；
b) 應從已確定等級的EIS的完整熱老化規程中選擇老化溫度點，以使預期壽命在1000h～2000h之間；
c) 當具有多種EIM的已確定等級的EIS中的一種EIM失效時，基準試品應由全部余下的材料組成。
11.2 確定EIS的相對耐熱指數(EIS RTE)
應通過基準EIS的初始回歸線斜率與待評絕EIS的時間-溫度數值點的對比，來確定待評EIS RTE（參見GB/T 20111.1-2015圖1）。通過使用已確定的相關壽命進行對比：
相關壽命
待評EIS EIS RTE
式中：
M——基準EIS回歸方程的斜率；
TR——基準EIS的EIS ATE，單位為攝氏度(℃)；
TA——老化溫度，單位為攝氏度(℃)；
Tc——待評系統的EIS RTE，單位為攝氏度(℃)；
tR——基準EIS的壽命，單位為小時；
tc——待評EIS的壽命，單位為小時；
tX——相關壽命，單位為小時。
注：本規程在很大程度上是近似的，假設基準和待評EIS的熱老化曲線具有相同的斜率。
11.3 結果分析
如果根據11.2得到的EIS RTE在基準EIS的EIS ATE±5K范圍內，待評EIS應具有與基準EIS相同的耐熱等級。如果待評EIS的EIS RTE在基準EIS的EIS ATE±5K范圍外，則無法確定待評EIS的耐熱等級。根據GB/T 20111.1-2015對待評EIS進行附加溫度點的老化，以確定其耐熱等級。
12 完整熱老化試驗（規程D）
12 完整熱老化試驗（規程D）
根據IEC 61857系列標準進行完整熱老化試驗。
附錄A 繞組線類別
附錄A
（規范性附錄）
繞組線類別

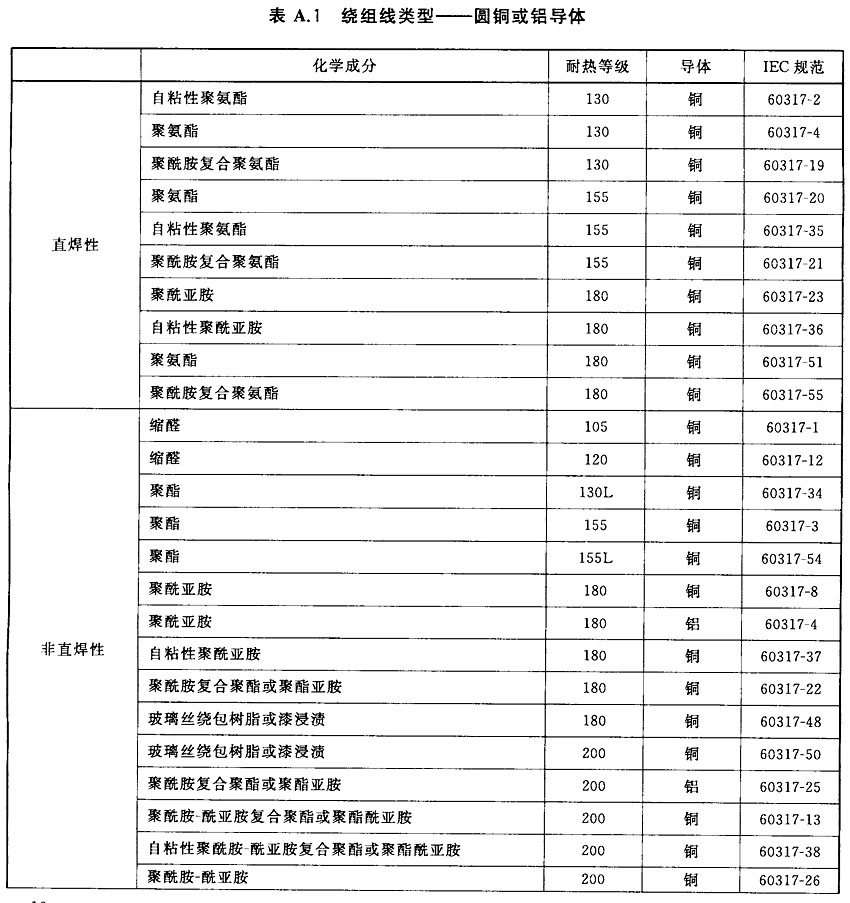

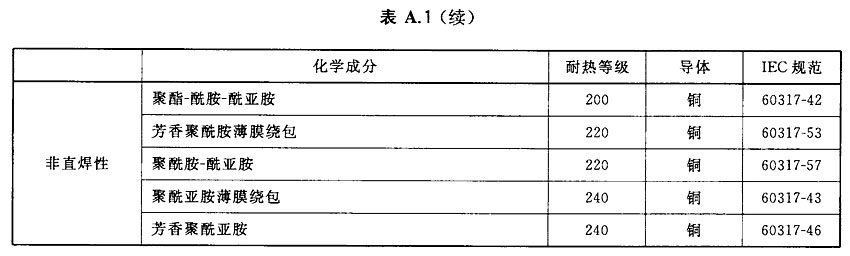

表A.1給出了根據IEC 60317系列標準確定的常規漆包繞組線的若干類型。繞組線可以替代的原則如下：
a) 若化學成分相同，且耐熱等級等于或高于已確定等級的EIS中的電磁線，則無須附加試驗就可以替代；
b) 若化學成分相同，但耐熱等級低于已確定等級的EIS中的電磁線，則不可替代；
c) 根據b)或者c)不允許替代的電磁線，應根據GB/T 20111.1-2015進行試驗。
附錄B 線圈試樣
B.1 成型繞組線圈

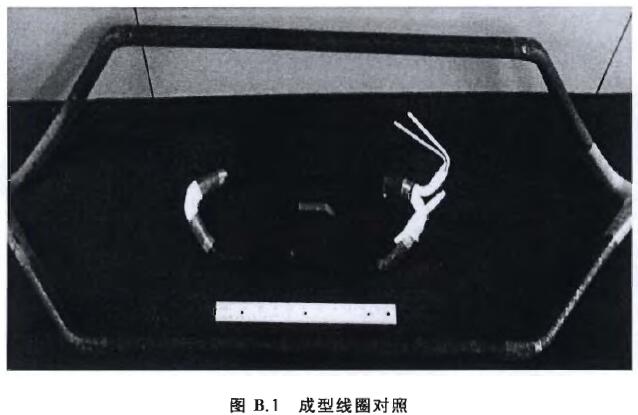

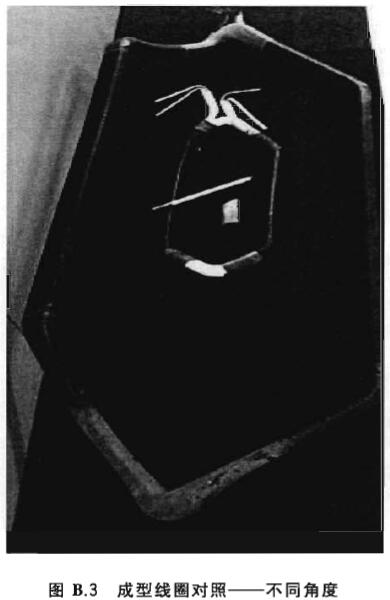

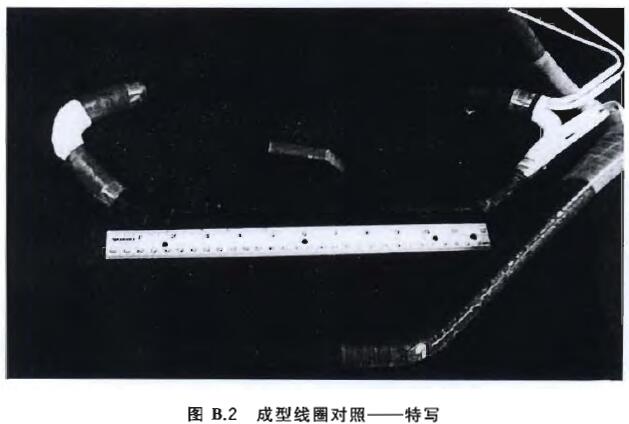

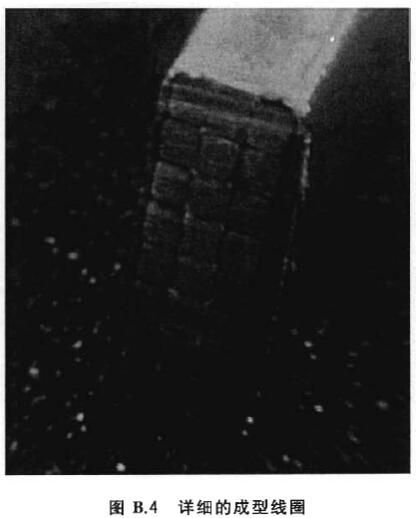

圖B.1～圖B.4為成型繞組線圈試樣。
B.2 精確繞組線圈

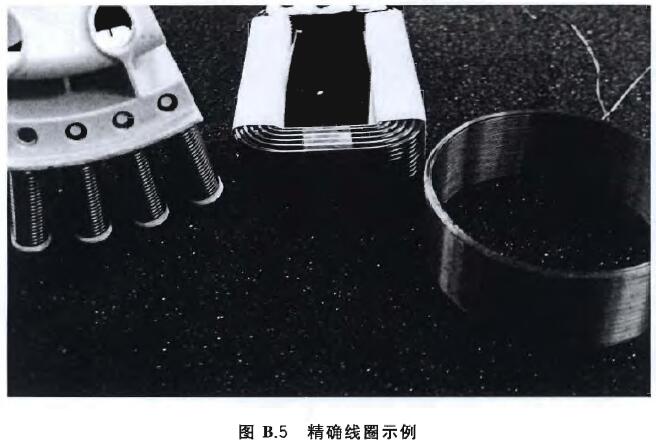

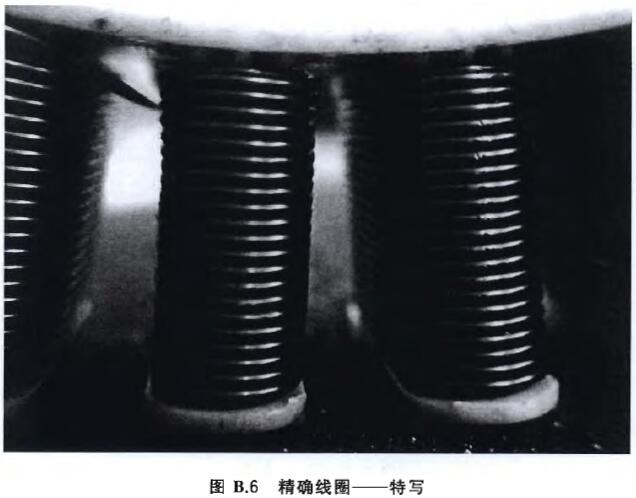

圖B.5～圖B.6為精確繞組線圈試樣。
B.3 散繞繞組線圈

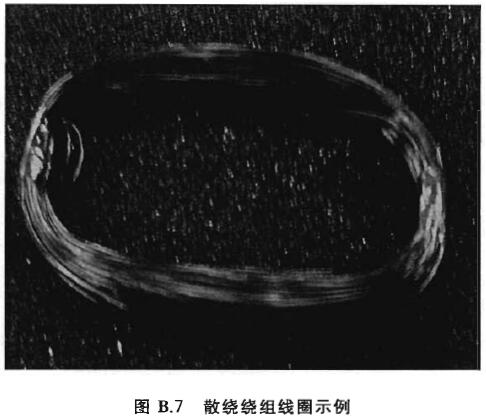

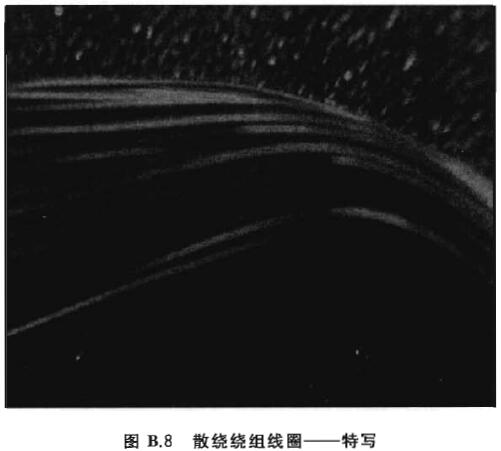

圖B.7～圖B.8為散繞繞組線圈試樣。
附錄NA 與本部分中規范性引用的國際文件有一致對應關系的我國文件
附錄NA
（資料性附錄）
與本部分中規范性引用的國際文件有一致對應關系的我國文件
與本部分中規范性引用的國際文件有一致性對應關系的我國文件如下：
——GB/T 6109.2-2008 漆包圓繞組線 第2部分：155級聚酯漆包銅圓線(IEC 60317-3:2004,IDT)
——GB/T 6109.3-2008 漆包圓繞組線 第3部分：120級縮醛漆包銅圓線(IEC 60317-12:1990,IDT)
——GB/T 6109.4-2008 漆包圓繞組線 第4部分：130級直焊聚氨酯漆包銅圓線(IEC 60317-4:2000,IDT)
——GB/T 6109.5-2008 漆包圓繞組線 第5部分：180級聚酯亞胺漆包銅圓線(IEC 60317-8:1997,IDT)
——GB/T 6109.7-2008 漆包圓繞組線 第7部分：130L級聚酯漆包銅圓線(IEC 60317-34:1997,IDT)
——GB/T 6109.9-2008 漆包圓繞組線 第9部分：130級聚酰胺復合直焊聚氨酯漆包銅圓線(IEC 60317-19:2000,IDT)
——GB/T 6109.10-2008 漆包圓繞組線 第10部分：155級直焊聚氨酯漆包銅圓線(IEC 60317-20:2000,IDT)
——GB/T 6109.11-2008 漆包圓繞組線 第11部分：155級聚酰胺復合直焊聚氨酯漆包銅圓線(IEC 60317-21:2000,IDT)
——GB/T 6109.12-2008 漆包圓繞組線 第12部分：180級聚酰胺復合聚酯或聚酯亞胺漆包銅圓線(IEC 60317-22:2004,IDT)
——GB/T 6109.13-2008 漆包圓繞組線 第13部分：180級直焊聚酯亞胺漆包銅圓線(IEC 60317-23:2000,IDT)
——GB/T 6109.14-2008 漆包圓繞組線 第14部分：200級聚酰胺酰亞胺漆包銅圓線(IEC 60317-26:1990,IDT)
——GB/T 6109.15-2008 漆包圓繞組線 第15部分：130級自粘性直焊聚氨酯漆包銅圓線(IEC 60317-2:2000,IDT)
——GB/T 6109.16-2008 漆包圓繞組線 第16部分：155級自粘性直焊聚氨酯漆包銅圓線(IEC 60317-35:2000,IDT)
——GB/T 6109.17-2008 漆包圓繞組線 第17部分：180級自粘性直焊聚酯亞胺漆包銅圓線(IEC 60317-36:2000,IDT)
——GB/T 6109.18-2008 漆包圓繞組線 第18部分：180級自粘性聚酯亞胺漆包銅圓線(IEC 60317-37:2000,IDT)
——GB/T 6109.19-2008 漆包圓繞組線 第19部分：200級自粘性聚酰胺酰亞胺復合聚酯或聚酯亞胺漆包銅圓線(IEC 60317-38:2000,IDT)
——GB/T 6109.20-2008 漆包圓繞組線 第20部分：200級聚酰胺酰亞胺復合聚酯或聚酯亞胺漆包銅圓線(IEC 60317-13:1997,IDT)
——GB/T 6109.21-2008 漆包圓繞組線 第21部分：200級聚酯-酰胺-亞胺漆包銅圓線(IEC 60317-42:1997,IDT)
——GB/T 6109.22-2008 漆包圓繞組線 第22部分：240級芳族聚酰亞胺漆包銅圓線(IEC 60317-46:1997,IDT)
——GB/T 6109.23-2008 漆包圓繞組線 第23部分：180級直焊聚氨酯漆包銅圓線(IEC 60317-51:2001,IDT)
——GB/T 11026.7-2014 電氣絕緣材料 耐熱性 第7部分：確定絕緣材料的相對耐熱指數(RTE)(IEC 60216-5:2008,IDT)
——GB/T 20111（所有部分） 電氣絕緣系統 熱評定規程(IEC 61857,IDT)
——GB/T 20111.2-2016 電氣絕緣系統 熱評定規程 第2部分：通用模型的特殊要求 散繞繞組應用(IEC 61857-21:2009,IDT)
——GB/T 20112-2015 電氣絕緣系統的評定與鑒別(IEC 60505:2011,IDT)
參考文獻
參考文獻
[1] IEC 60034-18-21 Rotating electrical machines—Part 18-21:Functional evaluation of insulation systems—Test procedures for wire-wound windings—Thermal evaluation and classification
[2] IEC 60317-15 Specifications for particular types of winding wires—Part 15:Polyesterimide enamelled round aluminium wire,class 180
