（免費下載）GB/T 3955-2009 電工圓鋁線
1 范圍
1 范圍
本標準規定了電工圓鋁線產品型號、規格、材料、電氣和機械性能、試驗方法、包裝及標志等。
本標準適用于制造電線電纜及電機電器的圓鋁線。
2 規范性引用文件
2 規范性引用文件
下列文件中的條款通過本標準的引用成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單〔不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。于本標準。
GB/T 3048.2-2007 電線電纜電性能試驗方法 第2部分：金屬材料電阻率試驗(IEC 60468:1974,MOD)
GB/T 3954-2008 電工圓鋁桿
GB/T 4909.2-2009 裸電線試驗方法 第2部分：尺寸測量
GB/T 4909.3-2009 裸電線試驗方法 第3部分：拉力試驗
GB/T 4909.6-2009 裸電線試驗方法 第6部分：彎曲試驗——單向彎曲
GB/T 4909.7-2009 裸電線試驗方法 第7部分：卷繞試驗
3 型號
3 型號
圓鋁線型號如表1。
表1 圓鋁線型號
| 型號 | 狀態代號 | 名稱 |
LR LY4 LY6 LY8 LY9 |
0 H4 H6 H8 H9 |
軟圓鋁線 H4狀態硬鋁線 H6狀態硬鋁線 H8狀態硬鋁線 H9狀態硬鋁線 |
4 規格
4 規格
圓鋁線的規格用標稱直徑表示，其范圍應符合表2規定。

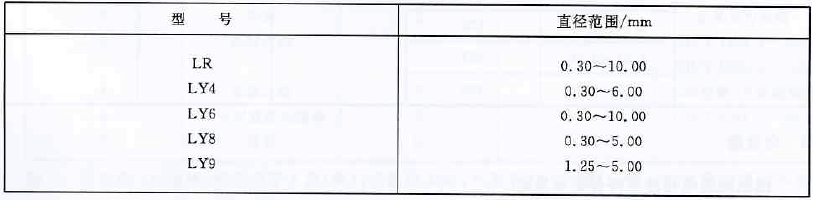

表2 圓鋁線的規格
5 材料
5 材料
圓鋁線應采用符合GB/T 3954-2008規定的圓鋁桿制造。
6 尺寸偏差
6.1 圓鋁線標稱直徑的偏差應符合表3規定。

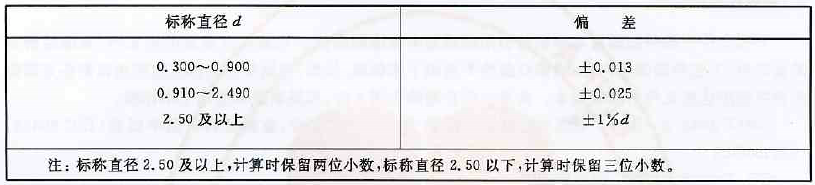

表3 圓鋁線標稱直徑的偏差 單位為毫米
6.2 圓鋁線在垂直于軸線的同一截面上測得的最大和最小直徑之差(f值)應不超過標稱直徑偏差的絕對值。
7 機械性能
7 機械性能
圓鋁線的機械性能應符合表4規定。

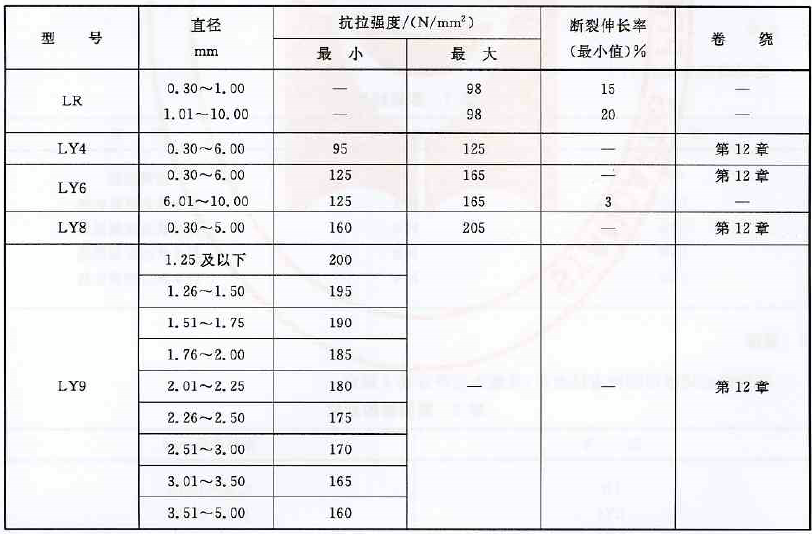

表4 圓鋁線的機械性能
8 電性能
8 電性能

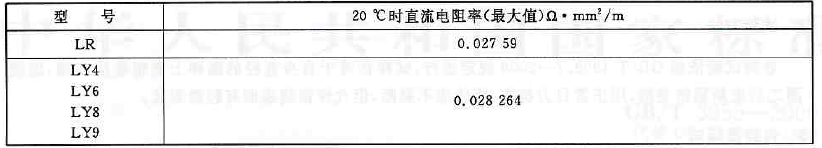

圓鋁線的電性能應符合表5規定。
計算時，20℃時的物理數據應取下列數值:
密度··················································2.703 kg/dm3
線膨脹系數·········································0.000023℃-1
電阻溫度系數 LR型······························0.00413℃-1
其余型號···························0.00403℃-1
9 表面質量
9 表面質量
圓鋁線表面應光潔，不得有與良好工業產品不相稱的任何缺陷。
10 交貨要求
10.1 圓鋁線應成盤或成圈交貨，每盤或每圈圓鋁線應為一整根，不允許有任何形式的接頭。制造過程中鋁桿和成品線模前的焊接除外。
10.2 每盤或每圈圓鋁線的凈重應符合表6規定。根據雙方協議，允許任何重量的圓鋁線交貨。

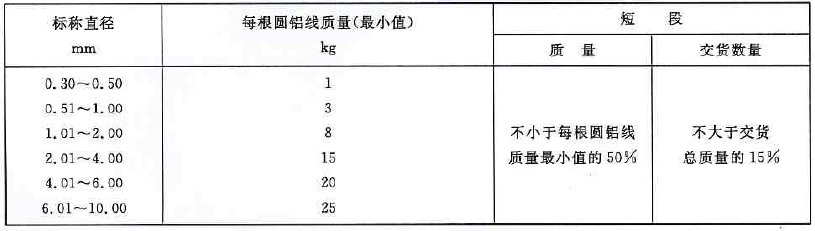

表6 圓鋁線的凈重
11 驗收規則
11.1 產品應由制造廠檢驗合格后方能出廠。每批出廠的產品應附有制造廠的產品質量檢驗合格證。
11.2 產品應按表7規定進行檢驗。

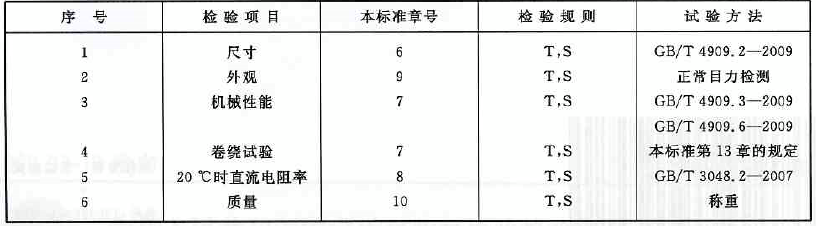

表7 檢驗規則
11.3 每批按1%抽樣，但不少于3盤(圈);批量較大時，不多于10盤(圈)。第一次試驗結果有不合格時，應另取雙倍數量的試樣就不合格項目進行第二次試驗，如仍有不合格時，應逐盤、（圈）檢查。
12 試驗方法
12 試驗方法
卷繞試驗依據GB/T 4909. 7-2009規定進行，試樣在等于自身直徑的圓棒上緊密卷繞8圈，退繞6圈之后重新緊密卷繞，用正常目力檢查，鋁線應不裂斷，但允許鋁線表面有輕微裂紋.
13 包裝及標志
13.1 圓鋁線用型號、直徑及本標準編號表示。
示例:標稱直徑為2.00 mm的H4狀態硬圓鋁線，表示為:LY 4-2.00 GB/T 3955-2009
13.2 圓鋁線應卷繞整齊，妥善包裝。成盤時，最外一層應與線盤側板邊緣保持適當?shù)木嚯x。
13.3 每盤或每圈圓鋁線上應附有標簽標明:
a)制造廠名稱;
b)型號及規格mm ;
c)毛重及凈重kg;
d)制造日期年月日;
e)標準編號GB/T 3955-2009。
