（免費下載）GB/T 23639-2017 節能耐腐蝕鋼制電纜橋架
1 范圍
1 范圍
本標準規定了節能耐腐蝕鋼制電纜橋架(以下簡稱橋架)的術語和定義、分類、要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。
本標準適用于工業與民用建筑敷設電纜用節能耐腐蝕鋼制電纜橋架。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB／T 700 碳素結構鋼
GB／T 912 碳素結構鋼和低合金結構鋼熱軋薄鋼板及鋼帶
GB／T 1720-1979 漆膜附著力測定法
GB／T 1804-2000 一般公差 未注公差的線性和角度尺寸的公差
GB／T 2518 連續熱鍍鋅鋼板及鋼帶
GB／T 2828.1 計數抽樣檢驗程序 第1部分：按接收質量限(AQL)檢索的逐批檢驗抽樣計劃
GB／T 3280 不銹鋼冷軋鋼板和鋼帶
GB／T 4208-2008 外殼防護等級(IP代碼)
GB／T 4237 不銹鋼熱軋鋼板和鋼帶
GB／T 4956 磁性基體上非磁性覆蓋層 覆蓋層厚度測量 磁性法
GB／T 9274-1988 色漆和清漆 耐液體介質的測定
GB／T 10125 人造氣氛腐蝕試驗 鹽霧試驗
GB／T 11253 碳素結構鋼冷軋薄鋼板及鋼帶
GB／T 21762-2008 電纜管理 電纜托盤系統和電纜梯架系統
3 術語和定義
3.1
電纜橋架 cable support system
由托盤或梯架的直線段及其彎通、附件、支吊架三類部件構成支承電纜線路的具有連續剛性的結構系統。
3.2
節能橋架 energy conservation cable support system
具有節約資源(鋼材)以及節約電能效能的橋架。
3.3
耐腐蝕橋架 corrosion-resistant cable support system
通過對鋼板進行表面處理或選擇耐腐蝕不銹鋼材料制作，具有較強的抵抗周圍介質腐蝕破壞能力的橋架。
注：耐腐蝕方式分為三種類型：金屬無機涂層、有機涂層以及不銹鋼材質。金屬無機涂層具有高效、長效防護作用，抗紫外線老化，適用于室內外耐潮濕、鹽霧等化學性氣體腐蝕。有機涂層由于分子化學穩定性好，對酸堿腐蝕介質具有耐蝕作用，但耐紫外線老化性差，主要用于室內，不適用于室外環境。
3.4
VCI雙金屬無機涂層 VCI double metal inorganic coating
應用了VCI(Volatile Corrosion Inhibitors)氣相緩蝕劑技術，以鱗片狀鋅粉、鱗片狀鋁粉為填料，以硅酸鹽為粘結劑，表面具有導電性的無機涂層。
3.5
有機涂層 organic coating
使用有機涂料涂覆在橋架表面，形成的具有絕緣性的涂層。
3.5
有機涂層 organic coating
使用有機涂料涂覆在橋架表面，形成的具有絕緣性的涂層。
3.7
無孔托盤 cable tray without hole
由底板與側邊構成或由整塊鋼板彎制成的槽形部件。
3.8
組裝托盤 compounding cable tray
可任意組合的用螺栓或插接方式連接成槽形的部件。
3.9
梯架 stair-type cable tray
由側邊與若于個橫擋構成的剛性梯形部件。
3.10
直通 straight-way
一段不變方向的托盤、梯架。
3.11
等徑直通 equal radius straight-way
一段不變尺寸的直通。
3.12
變徑直通 different radius straight-way
一段改變尺寸的直通。
3.13
彎通 bend-way cable tray
一段改變方向的托盤、梯架。
3.14
水平彎通 horizontal bend-way cable tray
在同一水平面改變托盤、梯架方向的部件。
3.15
水平三通 horizontal 3-way cable tray
在同一水平面以90°分開3個方向連接托盤、梯架的部件。
3.16
水平四通 horizontal 4-way cable tray
在同一水平面以90°分開4個方向連接托盤、梯架的部件。
3.17
上彎通 upper bend-Way cable tray
使托盤、梯架從水平面改變方向向上的部件。
3.18
下彎通 down bend-way cable tray
使托盤、梯架從水平面改變方向向下的部件。
3.19
垂直三通 vertical 3-way cable tray
在同一垂直面以90°分開3個方向連接托盤、梯架的部件。
3.20
垂直四通 vertical 4-way cable tray
在同一垂直面以90°分開4個方向連接托盤、梯架的部件。
3.21
彎曲半徑 bend-way radius
彎通的兩條內側直角邊的內切圓半徑。
3.22
折彎形彎通 fold-type bend-way cable tray
以彎通的兩條內側直角邊的內切圓兩切點的直線段制成的彎通。
3.23
圓弧形彎通 arc-type bend-way cable tray
以彎通的兩條內側直角邊的內切圓兩切點的圓弧段制成的彎通。
3.24
附件 accessories
用于托盤或梯架的直通之間、直通與彎通之間的連接，以構成連續剛性結構系統所必需的連接固定或補充直通、彎通功能的部件。
3.25
支吊架 support post
直接支承托盤或梯架的部件。
3.26
托臂 support arm
直接支承托盤、梯架且單端固定的剛性部件。
3.27
立柱 uprightly post
直接支承托臂的部件。
3.28
吊架 suspender
懸吊托盤、梯架的剛性部件。
3.29
額定均布載荷 rated uniformly distributed load
在一定跨距內，每米橋架能承受的最大的安全均布載荷。
3.30
瓦楞結構 corrugated configuration
波紋狀的凹凸結構。
3.31
跨距 span
兩個相鄰支架中點之間的距離(3m及以上為大跨距)。
4 分類
4.1 型號

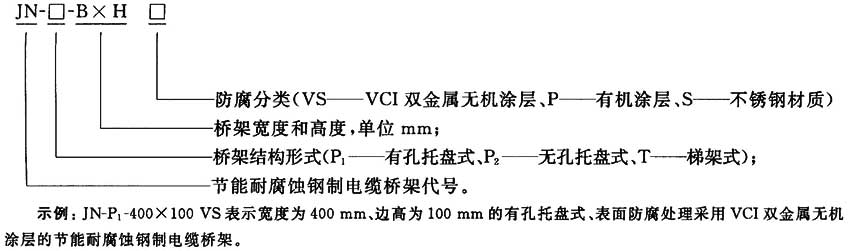

型號編制方法如下：
5 要求
5.6 抗沖擊性能
托盤、梯架應能承受能量為5J的沖擊，按附錄E的規定進行沖擊試驗后，樣品不應出現影響安全的裂痕和變形。
5.7 電氣性能
橋架應具有可靠的電氣連續性，以保證工程使用中的等電位連接和接地。當槽體間用連接板連接時，按附錄F測定，兩槽體間的連接電阻不應大于50mΩ；無跨接處電阻不應大于5mΩ／m。
5.8 防護等級
帶蓋無孔托盤的整體防護等級應符合GB／T 4208-2008中IP30的規定。
6 試驗方法
6.2 橋架節能率試驗
橋架節能率試驗按附錄C的規定。
6.3 橋架節材率測定
橋架節材率測定按附錄A的規定。
6.4 鹽霧試驗
鹽霧試驗按GB／T 10125的規定。
6.5 橋架電氣連續性試驗
橋架電氣連續性試驗按附錄F的規定。
6.6 橋架沖擊試驗
橋架沖擊試驗按附錄E的規定。
6.7 耐堿性試驗
耐堿性試驗按GB／T 9274-1988中甲法(浸泡法)。
6.8 耐酸性試驗
耐酸性試驗按GB／T 9274-1988中甲法(浸泡法)。
6.9 防腐蝕層厚度測量
防腐蝕層厚度測量按GB／T 4956的規定。
6.10 防腐蝕層附著力測量
防腐蝕層附著力測量按GB／T 1720-1979的規定。
6.11 防腐蝕層為金屬無機涂層的測定
防腐蝕層表面采用500V兆歐表測試，兩個電極間距100mm，電阻小于0.01MΩ。
6.12 防腐蝕層為有機涂層的測定
防腐蝕層表面采用500V兆歐表測試，兩個電極間距100mm，電阻大于20MΩ。
6.13 外觀及制造精度測量
外觀及制造精度測量用通用量具和目測法檢驗。
7 檢驗規則
7.4 判定規則
檢驗時，如有一項不合格，則應加倍抽樣對不合格項進行復檢，如仍不合格，則判該批產品不合格。
8 標志、包裝、運輸和貯存
8.3 運輸
橋架運輸時，嚴防重壓。
8.4 貯存
橋架應貯存在通風、干燥，有遮蓋的場所。
附錄A 橋架節材率測定
A.1 節材量測定
采用通用磅秤分別計量符合標準板材選用厚度的同規格的普通橋架和節能橋架的單位重量(kg／m)。
A.2 節材率
節材率按式(A.1)計算：
式中：
△Q——節材率，％；
Q1——普通橋架單位重量，單位為千克每米(kg／m)；
Q2——節能橋架單位重量，單位為千克每米(kg／m)。
附錄B 普通橋架板材常用厚度
附錄B 普通橋架板材常用厚度

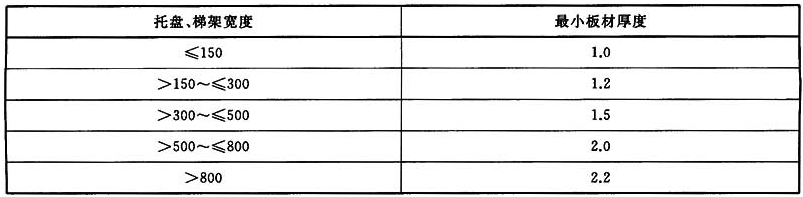

普通橋架板材常用厚度見表B.1。
表B.1 普通橋架板材常用厚度 單位為毫米
附錄C 橋架節能率試驗
C.1 敷設方式

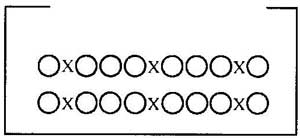

橋架架空敷設，底面距離地面不低于1m。電纜的敷設應模擬實際使用情況，電纜與電纜間盡量留有空隙。同相電纜各導體串聯，相同型號和相同規格的電纜以單層、兩層或三層置于托盤或梯架內，相互接觸呈平行排列，排列方式見圖C.1。所有電纜的截面之和不應大于托盤或梯架橫截面積的50％。
圖C.1 試驗電纜排列方式
C.2 試驗有孔托盤及電纜

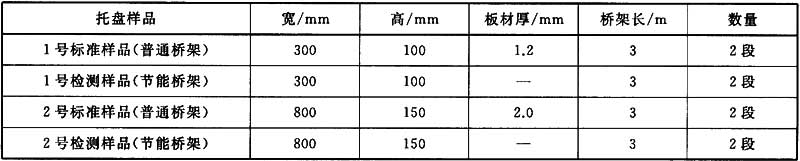

電纜型號規格為YJV-3×70＋1×35(mm2)，試驗有孔托盤規格見表C.1。
表C.1 試驗有孔托盤
C.3 電纜束加溫
圖C.1中“X”表示溫度傳感器的位置。使用三相四線電源對電纜施加一定電流，作為電纜束的加熱源進行電纜的溫升試驗。
C.5 節能率
橋架節能率按式(C.1)計算：
式中：
△P——節能率，％；
P1——普通橋架電纜通電穩定后30min的電能損耗，單位為千瓦時(kW·h)；
P2——節能橋架電纜通電穩定后30min的電能損耗，單位為千瓦時(kW·h)；
t1——普通橋架電纜通電穩定后的平均溫度值，單位為攝氏度(℃)；
t2——節能橋架電纜通電穩定后的平均溫度值，單位為攝氏度(℃)；
234.5——溫度修正系數。
附錄D 橋架載荷試驗(人工加載法)
附錄E 橋架沖擊試驗
E.1 試驗條件
鋼制橋架可在常溫下試驗。
E.2 試驗方法

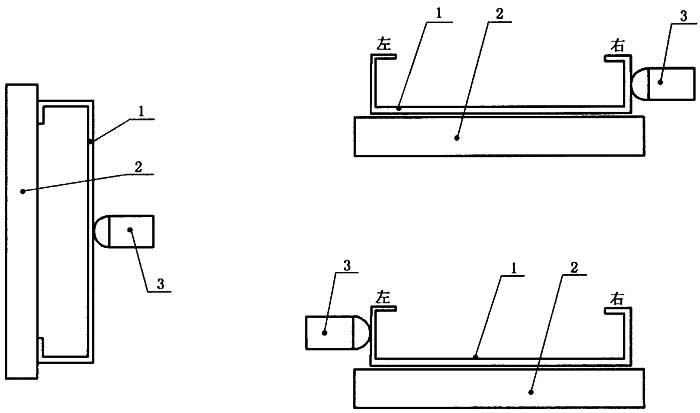

試品布置見圖E.1。三個試品分別做底部及兩個側邊的沖擊試驗，沖擊的位置分別為底部及兩側邊的中部。
試品的安裝應符合GB／T 2423.55的規定。
嚴酷等級應符合GB／T 2423.55的規定。按5J能量級來考核，沖擊次數各為一次。
說明：
1——試品；
2——安裝板；
3——沖擊元件。
圖E.1 沖擊試驗的試件布置
E.3 試驗結果
經沖擊試驗后，試品不出現影響安全使用的變形和裂紋。
附錄F 橋架電氣連續性試驗
F.1 試驗樣品
每個試驗樣品應包括兩個長度為1000mm的側邊、連接板或連接線以及連接螺栓等。
F.2 試驗方法

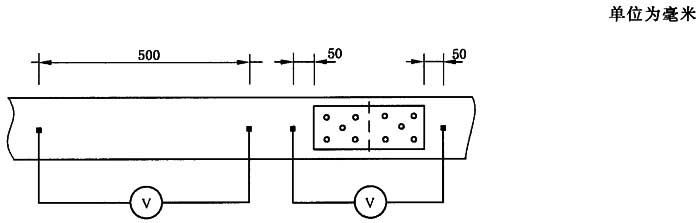

按制造廠提供的說明，清除被試件接觸點上的油污，待干燥后用連接板把每個試樣連接在一起。電氣連續性試驗接線如圖F.1所示。
用電壓為12V、頻率為50Hz～60Hz、電流為25A±1A的交流電流恒流源通過試樣，在距連接板兩端各50mm處的兩個點上測量電壓降；然后再測量接頭一邊距離500mm的兩個點之間的電壓降。
根據電流和電壓降計算出電阻值。
圖F.1 電氣連續性試驗接線
參考文獻
參考文獻
[1] GB／T 2423.55-2006 電工電子產品環境試驗 第2部分：試驗方法 試驗Eh：錘擊試驗
[2] GB／T 15320-2001 節能產品評價導則
[3] GB／T 16895.3-2004 建筑物電氣裝置 第5-54部分：電氣設備的選擇和安裝 接地配置、保護導體和保護聯結導體(IEC 60364-5-54：2002，IDT)
[4] CECS 31：2006 鋼制電纜橋架工程設計規范
[5] ASTM A153-2003 鋼鐵制金屬構件上鍍鋅層(熱浸)標準規范
[6] NEMA.VE1-2009 電纜托架系統
