1 范 圍
1 范 圍
本標準規定了隱極同步發電機定子繞組端部動態特性和振動測量的方法及評定準則。
本標準適用于額定功率200MW及以上，額定轉速為1500r／min、1800r／min的4極隱極同步發電機和額定轉速為3000r／min及3600r／min的2極隱極同步發電機。
隱極同步發電機在出廠前、新機交接、運行中出現異常情況時(例如，線圈磨損或者松動等)、大修檢查時應做定子繞組端部動態特性測量。
隱極同步發電機型式試驗、定子繞組端部出現嚴重松動、繞組端部存在橢圓或四瓣振型的不合格模態時，宜對定子繞組端部進行振動測量。
200MW以下的隱極同步發電機可參照此標準執行。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB／T 2298 機械振動、沖擊與狀態監測 詞匯
3 術 語
3.1
固有頻率 natural frequency
線性系統自由振動的頻率。
3.2
頻率響應函數(頻響函數) frequency response function
頻響函數定義如下：
a) 簡諧激勵時，穩態輸出向量與輸入向量之比；
b) 瞬態激勵時，輸出的傅立葉變換與輸入的傅立葉變換之比；
c) 平穩隨機激勵時，輸出和輸入的互譜與輸入的自譜之比。
3.3
模態試驗分析 modal test analysis
為確定系統模態參數所作的振動試驗分析。通常，由激勵和響應關系得出頻率響應矩陣，再由曲線擬合等方法識別出模態參數。
3.4
模態參數 model parameter
模態的特征參數，即振動系統的各階固有頻率、振型、模態質量、模態剛度和模態阻尼。
3.5
振型 mode shape
機械系統的某一給定振動模態的振動的模型，即由中性面(或中性軸)上的點偏離其平衡位置的最大位移值所描述的圖形。各點振型值通常要按選定點的偏離值進行歸一化。
3.6
橢圓振型(四節點) elliptical mode shape
形狀為橢圓形的振型。
3.7
四瓣振型(八節點) 4-lobe mode shape
形狀為四瓣形的振型。
3.8
峰峰值 peak to peak value
給定時間內振動最大正值與最大負值之間的差值。
3.9
響應比 response ratio(acceleration／force)
頻響函數中固有頻率所對應的頻響函數值(加速度／力)。
3.10
相引線 phase connection
并聯環與定子相線圈的連接部分。
3.11
主引線 main connection
定子繞組并聯環連接至出線套管的引線，將定子電流從并聯環引至發電機出線。
4 測量方法
5 測量?jī)x器
6 評定準則
附錄A 動態特性測試的基本原理
A.1 固有頻率測量
當信號f(t)和x(t)分別為某系統的輸入(激勵)和輸出(響應)信號時，動態信號分析儀通常按下列關系求得系統的頻響函數H(f)和相干函數γ2(f)：
式中：
Gf(f)——輸入(激勵)信號f(t)的自功率譜；
Gx(f)——輸出(響應)信號x(t)的自功率譜；
Gfx(f)——輸入(激勵)信號f(t)和輸出(響應)信號x(t)的互功率譜。
相干函數的值總是在0至1之間。當它接近1時，說明f(t)和x(t)間有良好的因果關系；當它明顯小于1時，說明信號受到干擾噪聲的“污染”，或者系統具有非線性特性。
通常頻響函數幅頻曲線的峰值或其虛頻曲線的極值(在γ2(f)接近1時)就是系統的固有頻率。
判定系統的固有頻率應結合頻響函數幅頻曲線、相頻曲線、實部和虛部曲線以及相干函數曲線綜合確定。
A.2 模態試驗分析
所謂模態試驗分析就是為確定系統模態參數所做的振動試驗分析。模態參數識別方法大體上可分為時域法和頻域法兩種。時域法是一種從時域響應數據中直接識別模態參數的方法；頻域法則是在測量頻響函數的基礎上，利用最小二乘法估計獲取模態參數的方法。頻域法是目前公認的比較成熟和有效的方法，大多數模態分析軟件采用此法。
通過模態試驗分析軟件對采集到的時域響應數據或頻響函數數據進行分析、擬合，就可得到系統的模態參數，即振動系統的固有頻率、主振型和阻尼比等。
A.3 定子端部繞組振幅公式
式中：
F——激振力；
C——靜剛度；
A——振動幅值；
w——振動頻率；
w0——固有頻率；
η——阻尼。
A.4 響應比的測量方法
響應比是頻響函數圖中對應于固有頻率值那一點的縱坐標值。設力錘的靈敏度為S1(mV／N)，加速度傳感器靈敏度為S2[mV／(m／s2)]，力錘通道放大倍數為n1，加速度傳感器通道放大倍數為n2。則把力錘通道靈敏度設置為n1×S1(mV／V)，加速度傳感器通道靈敏度設置為n2×S2[mV／(m／s2)]。
如此設置之后，則頻響函數縱坐標的單位可顯示為(m／s2)／N。信號拾取方法與錘擊法相同，只是要求錘擊點與信號拾振點盡可能靠近。定子繞組端部頻響函數幅頻圖見圖A.1。

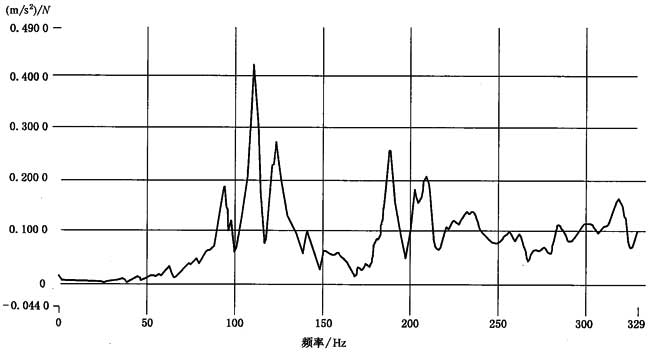

圖A.1 定子繞組端部頻響函數幅頻圖
A.5 相引線和主引線測點位置示意圖
相引線和主引線測點位置示意圖分別見圖A.2，圖A。3。

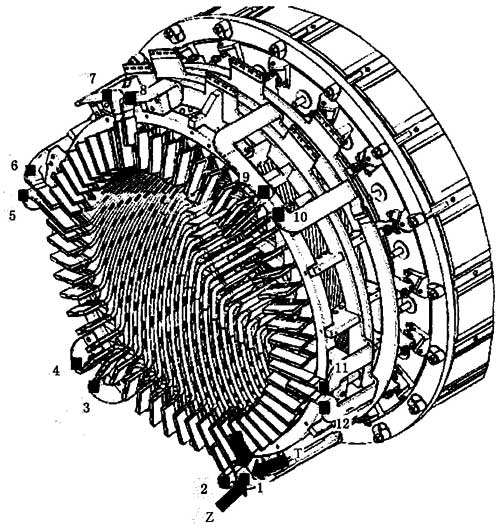

圖A.2 相引線測點位置示意圖

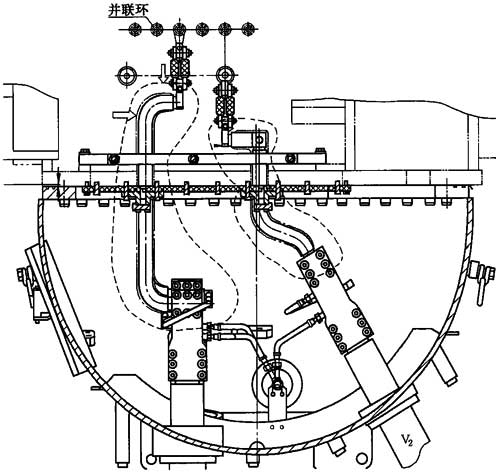

圖A.3 主引線測點位置示意圖(測量范圍見圖中虛線，方向參見圖中箭頭)
