（免費下載）GB 50070-2009 礦山電力設計規范
公告
中華人民共和國住房和城鄉建設部公告
第303號
關于發布國家標準
《礦山電力設計規范》的公告
現批準《礦山電力設計規范》為國家標準，編號為GB50070-2009，自2009年12月1日起實施。其中，第3.0.1(1)、4.1.3(1)、4.1.4(1、2)、4.2.8、4.2.9(1、2)、4.6.1、5.0.5、6.3.24、6.3.25、8.1.1(1)條（款）為強制性條文，必須嚴格執行。原《礦山電力設計規范》GB50070-94同時廢止。
本規范由我部標準定額研究所組織中國計劃出版社出版發行。
中華人民共和國住房和城鄉建設部
二OO九年五月十三日
前言
前言
本規范根據原建設部《關于印發（2005年工程建設標準規范制訂、修訂計劃（第二批））的通知》（建標函[2005]124號）的要求，由中煤國際工程集團北京華宇工程有限公司會同有關單位，在《礦山電力設計規范》GB50070-94的基礎上進行修訂。
本規范共分8章。其主要內容有：總則、術語、基本規定、礦井井下、露天礦采礦場和排廢場、電力牽引、選礦廠、主要固定設備等。
本次修編刪除了原規范“地面爆破器材庫及其加工房配電”一章。增加“術語”一章。依據國家方針政策，參考國內外的相關標準、規范，吸納行之有效的生產實踐經驗和科學技術發展新成果，在原規范基礎上對礦山企業6kV或1OkV系統中性點接地方式、礦山供配電系統的電磁兼容水平、井下低壓間接接觸防護、礦山企業配電電壓等級等重要條文做了增添和修改。
本規范中以黑體字標志的條文為強制性條文，必須嚴格執行。
本規范由住房和城鄉建設部負責管理和對強制性條文的解釋?zhuān)袊?guó)煤炭建設協會負責日常管理，中煤國際工程集團北京華宇工程有限公司負責具體技術內容的解釋。在本規范執行過程中，請各單位結合工程實踐，認真總結經驗。如發現需要修改或補充之處，請將意見和建議寄交中煤國際工程集團北京華宇工程有限公司（地址：北京安德路67號，郵政編碼：100120），以供今后修訂時參考。
本規范主編單位、參編單位、主要起草人及主要審查人員：
主編單位：中煤國際工程集團北京華宇工程有限公司
參編單位：中冶北方工程技術有限公司
中國有色工程設計研究總院
中煤國際工程集團沈陽設計研究院
煤炭工業合肥設計研究院
主要起草人：曾濤 田有連 石強 關恒祝 董光中
主要審查人員：蔣麥占 顧永輝 王軍 王普舟 馮強
畢孔耜 邢國倉 劉毅 何冠華 邵煜
趙元英 張佩珠 趙振海 閻小國 陶紹斌
黃敏桐 鮑巍超
1 總則
1.0.1為使礦山電力設計貫徹國家的法律、法規和方針政策，做到保障生命安全和設備安全、供配電可靠、節約能源、有利環保、技術先進和經濟合理，制定本規范。
1.0.2本規范適用于除石油礦山外新建、改建和擴建的各類礦山電力設計。
1.0.3礦山電力設計方案和裝備水平應按礦山規模、工藝特點、負荷性質、用電容量和地區供電條件合理確定。
1.0.4礦山電力設計應根據礦山工程規模、服務年限和發展規劃，正確處理礦山電力建設近期和遠期發展的關系，以近期為主，合理兼顧遠期建設。條件允許時，應使基本建設與生產用電設施相結合。
1.0.5礦山電力設計除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語
2.0.1變（配）電所substation(distribution station)
具有從電力系統接受、匯集電源、變換電壓并分配電力功能的電力系統組成部分。具有上述全部主要功能時，稱為變電所。當所內無主變壓器（無變換電壓功能）時，稱為配電所。
2.0.2礦區變（配）電所mining area substation(distribution sta- tion)
主要作為向整個礦區或部分礦區配電的變（配）電所，其配電范圍通常包括若干礦井、露天礦、選礦廠及其礦區行政、生產管理機構、輔助和附屬企業等。
2.0.3地面主變（配）電所surface main substation(distribution station)
設在礦井或露天礦地面，接受、匯集本企業外部電源，具有向企業內全部或部分負荷配電功能的企業變、配電中心。又稱總降壓變電所。
2.0.4井下主變（配）電所 underground main substation (distri-bution station)
設置在井下主要開采水平的井底車場或運輸大巷，接受引自礦井地面電源，具有向本開采水平（或有時包括鄰近開采水平）全部或局部范圍負荷配電功能的井下變、配電中心。義稱井下中央變（配）電所。
2.0.5采區變（配）電所working section substation(distribution station)
主要向一個或多個井下采區范圍負荷配電的變（配）電所。
2.0.6礦山資源綜合利用電廠plant of utilizing castoff or by- product in mine for generating electricity
利用礦山生產和加工過程中產生的低熱值廢物以及煤層氣等采礦副產品作為燃料生產電力、熱力的企業。
2.0.7礦用一般型電氣設備mining electric apparatus for non- explosive atmospheres
滿足礦山特定安全要求，適用于井下正常無爆炸危險環境場所的電氣設備。
2.0.8井下主接地極underground main earthed electrode
指設置在井下開采水平井底主、副水倉或集水井內的金屬板式接地極。
2.0.9井下局部接地極underground local earthed electrode
除主接地極外在井下集中或單個裝有電氣設備的地點設置的接地極。
2.0.10井下接地線underground earthing conductor
井下電氣設備的接地端子與接地極連接用的金屬導體。包括：接地支線、接地母線和接地干線。其中連接設備接地端子或接地極的接地線稱為接地支線；匯接若干接地支線的母線稱為接地母線；用于各接地裝置之間互相連接的接地線稱為接地干線。
2.0.11井下接地裝置underground earth device
井下接地極和接地支線、接地母線的總稱。其中含有井下主接地極的接地裝置稱為主接地裝置，其余稱為局部接地裝置。
2.0.12井下總接地網underground general earth network
將多處分散的主接地裝置、局部接地裝置用接地干線連接，在井下一個或多個開采水平或井下局部區域范圍構成相互間有良好導電性貫通的全部接地系統。
3 基本規定
3.0.1礦山電力負荷應劃分為一級負荷、二級負荷和三級負荷，負荷劃分應符合下列規定：
1一級負荷：
1)井下有淹沒危險環境礦井的主排水泵及下山開采采區的采區排水泵：
2)井下有爆炸或?qū)θ梭w健康有嚴重?fù)p害危險環境礦井的主通風機：
3)礦井經常升降人員的立井提升機：
4)有淹沒危險環境露天礦采礦場的排水泵或用井巷排水的排水泵：
5)根據國家或行業現行有關標準規定應視為一級負荷的其他設備。
2二級負荷：
1)大型企業中除一級負荷外與礦物開采、運輸、提升、加工及外運直接有關的單臺設備或互相關聯的成組設備；
2)沒有攜帶式照明燈具的井下固定照明設備；地面一級負荷、大型企業二級負荷工作場所用于確保正常活動繼續進行的應急照明設備；
3)礦井通信和安全監控裝置的電源設備；
4)大型露天礦的疏干排水泵；
5)露天礦大型鐵路車站的信號電源設備；
6)根據國家或行業現行有關標準規定應視為二級負荷的其他設備。
3三級負荷：不屬于二級負荷和一級負荷的電力設備。
3.0.2礦山企業供電電源宜取自地區電力系統的變（配）電所、礦區變（配）電所、煤電聯營的發電廠或礦區（礦山）自備電廠。當難以取得時，可從鄰近企業變（配）電所取得。
3.0.3礦山企業供電電源和電源線路應符合下列規定：
1有一級負荷的礦山企業應由雙重電源供電；當一電源中斷供電，另一電源不應同時受到損壞，且電源容量應至少保證礦山企業全部一級負荷電力需求，并宜滿足大型礦山企業二級負荷電力需求。
2大型礦山企業宜由兩回電源線路供電；兩回電源線路中的任一回中斷供電時，其余電源線路宜保證供給全部一、二級負荷電力需求。
3無一級負荷的小型礦山企業，可由一回電源線路供電。
3.0.4礦區（礦山）自備電源的設置，應依據地區電力發展規劃、礦區總體規劃、綜合利用規劃、國家有關產業政策、行業準入政策和環境、水資源保護等政策，經技術經濟比較確定，并應符合下列條件之一：
1礦山處于遠離電力系統的位置，或難以從電力系統取得全部所需電源。
2礦山生產和加工過程中產生有足量可供發電的低熱值廢物或煤層氣等采礦副產品作為燃料，適宜興建礦山資源綜合利用電廠。
3礦山或礦山附近有可靠的熱負荷，具備集中供熱條件，適合發展熱電聯產工程。
4具備發展其他分布式電源的條件。
3.0.5礦山企業電源的供電電壓宜采用10kV～110kV;經技術經濟比較確定合理時，可采用其他等級電壓。當兩種電壓經濟技術指標相差不大時，宜采用較高等級電壓。
3.0.6礦山企業供電電壓大于或等于20kV的礦山工程，礦山企業的一級配電電壓宜采用10kV；經技術經濟比較確定合理時，可采用6kV或局部采用20kV及以上電壓。
3.0.7礦山企業地面主變電所的主變壓器臺數的確定，應符合下列規定：
1大、中型礦山工程宜采用2臺。
2礦山一級負荷的兩個電源均需經主變壓器變壓時，應采用2臺。
3經技術經濟比較確定合理時，可采用2臺以上。
4無一級負荷的小型礦山工程可采用1臺。
3.0.8礦山企業地面主變電所的主變壓器為2臺及以上時，其中1臺停止運行，其余變壓器容量應能保證一級和二級負荷的供電。地面主變電所的主變壓器為1臺時，宜預留礦山全部負荷15%～25%的裕量。
3.0.9礦山企業6kV或10kV系統中性點接地方式，應根據礦山企業對供電不間斷的要求、單相接地故障電壓對人身安全的影響、單相接地電容電流大小、單相接地過電壓和對電氣設備絕緣水平的要求等條件選擇，并應符合下列規定：
1 當6kV或10kV系統發生單相接地故障不要求立即切除故障回路而需要維持故障回路短時期運行時，應采用不接地、高電阻接地或消弧線圈接地方式，并應將流經單相接地故障點的電流限制在10A以?xún)?nèi)。
2 當6kV或10kV系統發生單相接地故障要求迅速切除故障回路時，可采用低電阻接地方式，且應將流經單相接地故障點的電流限制在200A以?xún)?nèi)，
3 向井下或露天礦采礦場和排廢場供電的6kV或10kV系統不得采用中性點直接接地方式。
3.0.10礦井和露天礦地面主變（配）電所和向井下或露天礦采礦場和排廢場配電的其他變（配）電所每回6kV或10kV饋出線上，應按下列規定裝設單相接地保護：
1礦山6kV或10kV系統中性點采用不接地、高電阻接地或消弧線圈接地方式時，應裝設有選擇性的單相接地保護，保護應動作于信號或跳閘。
2礦山6kV或10kV系統中性點采用低電阻接地方式時，應配置二段零序電流保護；第一段應為時限不超過0.5s的零序電流速斷；第二段應為零序過電流保護，時限應與相間過電流保護相同。
3.0.11礦山供配電系統內部耦合點的電磁兼容水平宜符合現行國家標準《電磁兼容環境工廠低頻傳導騷擾的兼容水平》GB/T18039.4對第3類工廠電磁環境的電磁兼容水平要求。
當供配電系統內部耦合點供給對電源騷擾較敏感的設備、裝置使用時，宜采取必要措施改善其局部電磁環境或使該設備、裝置與符合現行國家標準《電磁兼容環境工廠低頻傳導騷擾的兼容水平》GB/T18039.4對第2類或第1類工廠電磁環境的電磁兼容水平要求的電源連接。
3.0.12礦山企業地面主變（配）電所的位置選擇，應符合下列規定：
1靠近負荷中心、進出線便利。
2節約用地。
3不壓或少壓地下資源。
4遠離污穢及火災、爆炸危險環境和噪聲、震動環境。
5具有適宜的地質、地形和地貌條件，避開斷層、滑坡、沉陷區等不良地質地帶。
6所址防洪設計高程應按100年洪水重現期的計算水位加安全高度。7距露天礦采礦場升采邊界的距離不應小于200m；與標準軌距鐵路的距離不應小于40m。
3.0.13在選擇礦山固定式高壓架空電力線路的路徑時，除應符合國家和電力行業的有關規定外，尚應符合下列要求：
1不應架設在爆破作業區和未穩定的排廢區內，并應與其保持適當安全距離。
2宜利用井（礦）田境界、斷層礦柱或其他礦柱；當無礦柱可利用時，線路宜減少通過礦井地表的路段長度和避免通過初期沉陷區。
3當受條件限制必須通過沉陷區時，應減少通過沉陷區的路段長度，并應使通過沉陷區兩回電源線路之間有足夠的安全距離和采取其他必要的安全措施；同桿（塔）架設的礦井電源線路不宜通過可能產生沉陷的地區和尚未穩定的沉陷地區。
4 礦井井下
5 露天礦采礦場和排廢場
5.0.1采礦場的供電線路不宜少于兩回路；兩班生產的采礦場或小型采礦場可采用一回路。排廢場的供電線路可采用一回路。當采用兩同路供電的線路時，每回路的供電能力不應小于全部負荷的70%。當采用三回路供電線路時，每回路的供電能力不應小于全部負荷的50%。
5.0.2采礦場和排廢場的高壓電力網配電電壓，宜采用10kV或6kV。當有大型采礦設備或采用連續開采工藝并經技術經濟比較確定時，可采用其他較高等級的電壓。
5.0.3當采用連續開采工藝時，移動式帶式輸送機的配電宜采用移動變電站或可移動的戶外組合式配電裝置。
5.0.4連續開采工藝和非連續開采工藝的配電線路宜分別架設。
5.0.5有淹沒危險環境采礦場的排水泵或用井巷排水的排水泵應由雙重電源供電。兩回路供電線路中，當任一回路停止供電時，其余回路的供電能力應能承擔最大排水負荷。
5.0.6采礦場和排廢場供電線路的設置宜符合下列規定：
1沿采礦場邊緣宜架設環形或半環形的固定式、干線式或放射式供電線路。
2排廢場可采用干線式供電線路。
3固定式供電線路與采礦場最終邊界線之間的距離宜大于10m。
4當采礦場寬度較大且開采時間較長，架設在最終邊界線以外不合理時，可架設在最終邊界線以?xún)?nèi)。
5.0.7采礦場內的高壓電氣設備和移動變電站宜采用橫跨線或縱架線供電。橫跨線或縱架線應采用移動式或半固定式線路，移動式線路應采用輕型電桿架設。橫跨線的間距宜采用250m～300m。
5.0.8在采礦場和排廢場的架空供電線路上設置開關設備時，應符合下列規定：
1在環形或半環形線路的出口和需聯絡處應設置分段開關，且宜采用隔離開關。
2在橫跨線或縱架線與環形線、半環形線或其他地面固定干線連接處應設置開關，開關宜采用戶外高壓真空斷路器或其他斷路器。
3高壓電氣設備或移動變電站與橫跨線或縱架線連接處宜設置帶短路保護的開關。
4移動式高壓電氣設備的供電線路，應設置具有單相接地保護功能的開關設備。

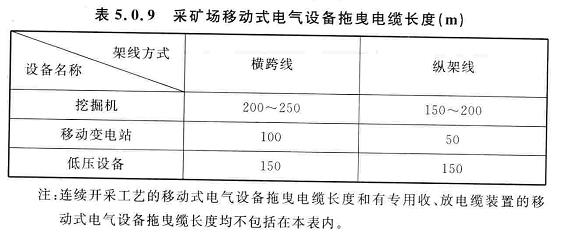

5.0.9采礦場內的架空線路宜采用鋼芯鋁絞線，其截面積不應小于35mm2。排廢場的架空線路宜采用鋁絞線。由橫跨線或縱架線向移動式設備供電時應采用礦用橡套軟電纜。移動式電氣設備的拖曳電纜長度，應符合表5.0.9的規定。
5.0.10固定式架空照明線路宜采用鋁絞線；移動式架空照明線路宜采用絕緣導線；移動式非架空照明線路應采用橡套軟電纜。
5.0.11向移動式設備供電的低壓配電系統接地型式宜采用IT系統．向固定式設備供電的低壓配電系統接地型式宜采用TN-S、TT或IT系統。
5.0.12露天礦山電氣設備的防護應符合現行國家標準《戶外嚴酷條件下的電氣設施》GB/T9089的規定。
5.0.13采礦場和排廢場低壓電力網的配電電壓，可采用660V、380V或220／380V。手持式電氣設備的電壓，不得大于220V。
照明電壓宜采用220V或220／380V，行燈電壓不應大于36V。
5.0.14主接地極的設置應符合下列規定：
1采礦場的主接地極不應少于2組；排廢場主接地極可設1組。
2主接地極宜設在供電線路附近或其他土壤電阻率低的地方。
3有2組及以上主接地極時，當任一組主接地極斷開后，在架空接地線上任一點所測得的對地電阻值不應大于4Ω，移動式設備與架空接地線之間的接地線電阻值，不應大于1Ω。
5.0.15接地線的設置應符合下列規定：
1架空接地線應采用截面積不小于35mm 2 的鋼絞線或鋼芯鋁絞線，并應架設在配電線路最下層導線的下方，與導線任一點的垂直距離不應小于0.5m。
2移動式電氣設備，應采用礦用橡套軟電纜的專用接地芯線接地。
5.0.16采礦場、排廢場的高、低壓電氣設備可共用接地裝置。
5.0.17高土壤電阻率的礦山，可采用長效化學接地電阻降阻劑等措施。
5.0.18同采礦場、排廢場的移動設備供電的電源線路，宜采用帶安全接地監視的拖曳電纜，拖曳電纜的接地保護芯線應進行電氣連續性監測。
5.0.19戶外高壓電氣設備應在2.6m以下的裸露帶電部分設置圍欄。
5.0.20采礦場的架空供電線路上應在下列位置裝設避雷裝置：
1采礦場配電線路與橫跨線或縱架線的連接處。
2多雷地區礦山的高壓電氣設備與橫跨線或縱架線的連接處。
3排廢場高壓電氣設備與架空線的連接處。
5.0.21夜間工作的采礦場和排廢場，在下列地點應設照明裝置：
1鑿巖機、移動式或固定式空氣壓縮機和水泵的工作地點。
2運輸機道、斜坡卷?yè)P(yáng)機道、人行梯和人行道。
3汽車運輸?shù)难b卸車處、人工裝卸車地點的排廢場、卸車線。
4調車站、會讓站。
5.0.22挖掘機和穿孔機工作地點的照明宜利用設備附設的燈具。

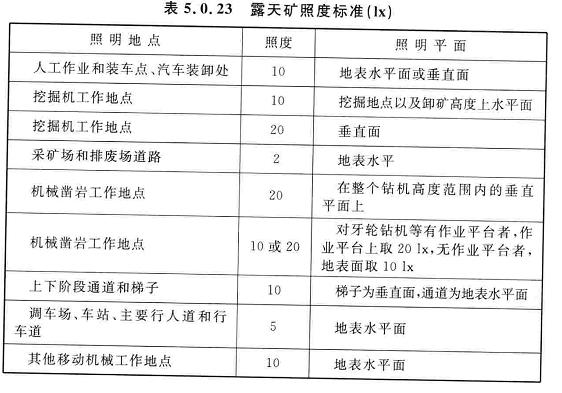

5.0.23露天礦的照度標準，宜符合表5.0.23的規定。
