（免費下載）GB/T 7251.10-2014 低壓成套開關設備和控制設備 第10部分：規定成套設備的指南
1 范 圍
1 范 圍
在低壓成套開關設備和控制設備GB 7251(所有部分)中，含有由用戶規定的系統和應用細節，以使制造商制造出滿足用戶需求和期望的成套設備。
GB 7251的本部分從用戶的角度指出，在規定成套設備時宜定義的功能和特性，包括：
· GB 7251(所有部分)中成套設備特性和選項的解釋；
· 如何使用實用的方法選擇適當?shù)倪x項和定義特性以滿足特定應用需求的指南；
· 協助說明成套設備。
本部分中提及的成套設備接口特性及其遵循的要求，是假設成套設備已依據GB 7251的相關部分設計、制造和驗證。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB 7251.1-2013 低壓成套開關設備和控制設備 第1部分：總則(IEC 61439-1：2011，IDT)
IEC 60364-4-41 低壓電氣裝置 第4-41部分：安全防護 電擊防護(Low-voltage electrical installations-Part 4-41：Protection for safety-Protection against electric shock)
IEC 60364-6 低壓電氣裝置 第6部分：檢驗(Low-voltage electrical installations-Part 6：Veri-fication)
IEC 60445 人機界面標志標識的基本和安全規則 設備端子和導體終端的標識(Basic and safety principles for man-machine interface，marking and identification-Identification of equipment terminals，conductor terminations and conductors)
IEC 60529 外殼防護等級(IP代碼)[Degrees of protection provided by enclosures(IP Code)]
IEC 62262 電器設備外殼對外界機械碰撞的防護等級(IK代碼)[Degrees of protection provided by enclosures for electrical equipment against external mechanical impacts(IK code)]
CISPR 11 工業、科技和醫療射頻裝置 電磁騷擾特性 極限值和測量方法(Industrial，scientific and medical equipment-Radio-frequency disturbance characteristics-Limits and methods of meas-urement)
3 術語和定義
3 術語和定義
相關成套設備標準(例如GB 7251.12)界定的術語和定義適用于本文件。
4 GB 7251(所有部分)中的成套設備應用
4.1 一般要求
依據GB 7251的相關成套設備標準制造的成套設備，適用于安裝在多數工作環境中。成套設備的很多特性在標準中都有完整定義，并且不需要用戶更多考慮。在一些情況下，在標準中規定了缺省條件以及其他指定的可替代的選項，用戶可從選項中選擇以滿足應用。對于其他特性，可要求用戶在標準選項表中選擇。
在特殊和極其嚴酷的條件下，用戶宜在他們的規范中指明。這些嚴酷的條件包括：強紫外線輻射應用，強粉塵污染物，更嚴峻的短路條件，特殊故障保護，對火災、爆炸、燃燒等危險的特殊防護。
在一些情況下，用戶可能希望征求專家的意見以正確表明他們的要求，例如關于系統諧波。

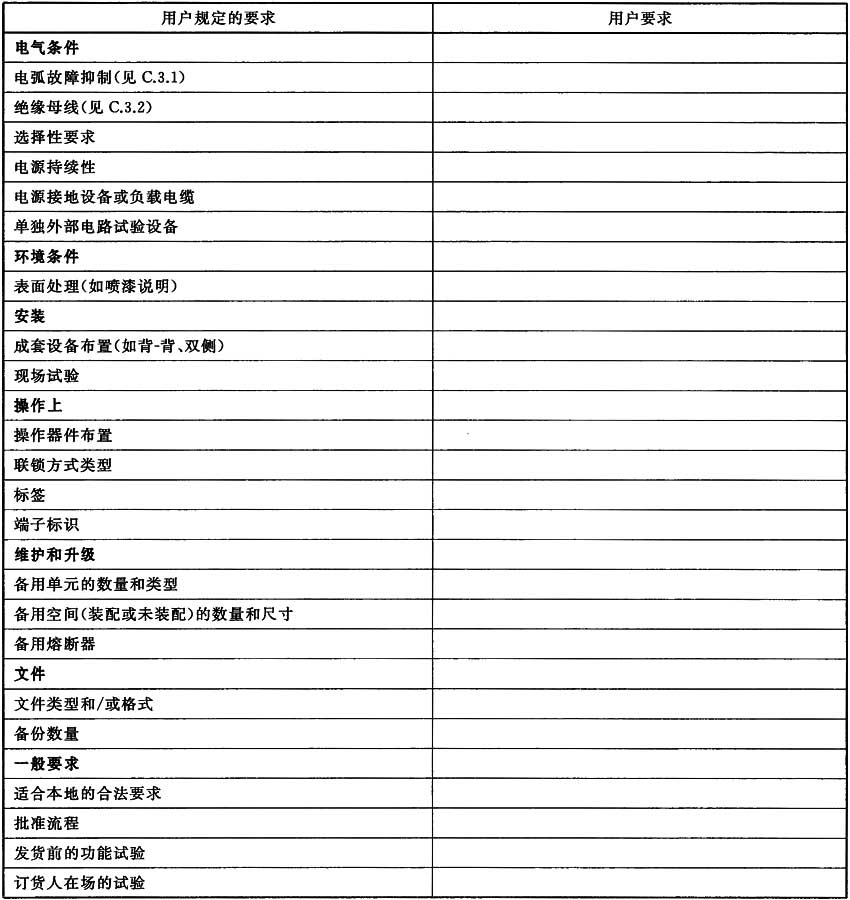

附錄C提供了一個規范模板，用戶在按照成套設備相關標準為成套設備定義接口特性和應用要求時宜完成此模板。隨后的章中會給出每個接口特性的解釋。
4.2 成套設備設計和驗證
成套設備用于具有確定性能的電氣設備內。為適用于特定用途，成套設備可用一套規定的應用準則進行設計和驗證，或通常是為使其能用于普遍應用范圍而滿足典型應用準則進行設計和驗證。
成套設備的特定用戶應用的配置通常需要四個主要步驟：
a) 定義或選擇使用條件和接口特性。用戶宜規定這些特性；
b) 制造商設計的成套設備滿足應用的布置、特性和功能的特殊要求。設計通常基于之前發布的標準成套設備布置、特性和功能；
c) 對于未經驗證的成套設備或成套設備部件的設計，由制造商進行設計驗證；
d) 例行檢驗由制造商在每臺成套設備上進行。
更多關于制造商進行的設計驗證和例行檢驗的信息請參考第14章。
4.3 使用條件和接口特性
成套設備的特性宜適合其所連電路的額定數據和安裝條件。
無用戶規范時，制造商文件中提供的信息可以取代制造商與用戶間的協議。
用戶將為指定的成套設備應用提供電氣單線圖或其他等效圖，來定義進線和出線電路的布置、負載、外接導體和所選的接口特性。
4.4 設計
若用戶為特定應用指定了布置、特性或功能，則由制造商對成套設備的設計負責，并保證其符合GB 7251系列相關成套設備標準。根據用戶提供的信息，制造商將獲取其他成套設備特性以提供滿足用戶提出的應用要求的成套設備。
5 電氣系統
5.1 一般要求
電氣系統決定了成套設備能夠安全工作宜具備的特性(能力)。成套設備的特性宜能夠一直至少滿足應用，并且必要時可以超出GB 7251系列標準的選項細節中提供的內容。
用戶宜為成套設備提供一份電氣單線圖和／或其他定義其要求的必備信息，在下面5.2～5.6中詳述。
5.2 接地系統
低壓電網接地的方法，何時接地、如何接地、接地點，依據應用不同而有所不同。對于一個特定的電網，接地系統的使用可以由當?shù)匾?guī)定、供電局、傳統要求或一個系統相比其他系統的優勢來規定。
接地系統的標準配置為TT、TN-C、TN-C-S、IT、TN-S。特定系統要求和／或允許不同解決方案。例如，維護時的電源隔離。
· 在TN-C系統中，PEN導體不允許隔離或切換；但
· 在TN-S系統和TN-C-S系統中，中性導體可以或不可以被隔離或切換(見IEC 60364-5-53：2001中536.1.2)。
輔助電路的設計宜考慮電源接地系統以保證接地故障不會導致非故意的操作。
因此用戶規定接地系統是非常必要的。
5.3 標稱電壓
電氣系統的標稱電壓決定了成套設備的許多特性。
用戶宜規定系統的標稱電壓。
提供標稱電壓時，制造商將確定其他額定電壓的適合值，包括：
· 額定工作電壓Ue(成套設備中一條電路的)
這是一條電路或一組電路中所有器件可執行規定功能的電壓值。例如，按給定次數切換特定負載。在任何情況下成套設備一條主電路的額定工作電壓將至少等于成套設備額定電壓。
· 額定絕緣電壓Ui
如同Ue，額定絕緣電壓也用于成套設備的一條電路或一組電路中。它是絕緣的長期電壓耐受能力且永遠不小于額定工作電壓。通常絕緣電壓等于工作電壓就足夠了，但特殊嚴酷條件下的應用，采用更高的絕緣電壓則更合適。
5.4 瞬態過電壓
所有電網會經受由切換開關、雷電等所導致的偶爾的瞬態過電壓。通常在低壓電網中，過電壓幅度隨供電電源距離的增大而減少。因此有可能根據他們所處電網位置使成套設備適應不同等級過電壓。
各種等級的過電壓類別以羅馬數字系列來定義。
過電壓類別選項為：
· 類別Ⅰ：特殊保護水平(設備內部，一般不適用于成套設備)
· 類別Ⅱ：負載水平(器件、設備，一般不適用于成套設備)
· 類別Ⅲ：配電電路水平(典型工業應用)
示例：
作為固定電氣裝置一部分的設備和期望高有效性的其他設備，例如配電板、電機控制中心。
· 類別Ⅳ：電源進線點水平(進線端)
示例：
在主配電板上游電氣裝置的起端附近或里面使用的設備，例如電表、主過電流保護器件。
制造商將根據電氣系統單線圖確定可能的過電壓類別。異常過電壓條件應用場合，用戶宜為其應用規定要求的過電壓類別選項。
根據過電壓類別、標稱電壓和電源系統類型，制造商將為額定沖擊耐受電壓(Uimp)確定適合的值。此關系在圖1中說明。
圖1 要求的額定沖擊耐受電壓
額定沖擊耐受電壓Uimp是成套設備瞬態過電壓耐受能力的一個量度。在正常電網中，它將等于或高于該電路設計連接的系統中出現的瞬態過電壓。
5.5 瞬態異常電壓、暫時過電壓
成套設備將能耐受：
· 瞬態過電壓：幾個毫秒或更短的短時過電壓，可以是振蕩或非振蕩的，通常有較快的衰減；和
· 暫時過電壓：相對較長時間(數秒)的工頻過電壓。
額定沖擊耐受電壓(Uimp)定義了耐受的瞬態過電壓，范圍從0.33kV～12kV。
額定絕緣電壓(Ui)定義了暫時過電壓耐受水平。
如果要預測瞬態異常電壓或暫時過電壓，則用戶宜規定需滿足的條件。異常條件應用場合，為確保提供合適的成套設備，將它們指明是很重要的。(提供指南，例如IEC 61643-12的瞬態過電壓。)
5.6 額定頻率fn(Hz)
成套設備被設計工作在特定(額定)頻率或者在一定頻率范圍內或直流。將成套設備的一條電路連接到頻率超出預期范圍的電源會導致設備無法正常工作、改變分?jǐn)嗄芰Γ陔娏鞲叩那闆r下，載流能力可能會受影響。標準頻率是50Hz和60Hz。
如果成套設備制造商沒有其他規定，則假定適合頻率被限制在額定頻率的98％～102％范圍內。
用戶宜規定系統的標稱頻率作為要求的成套設備額定頻率。如果成套設備中一些電路需要在不同頻率下工作，則用戶宜在規范中加以規定。
5.7 現場其他試驗要求：布線、工作性能和功能
例行檢驗是用來檢查材料和工藝的缺陷，以保證成套設備按照設計規范制造完成，并確定整個成套設備的功能良好。每一臺成套設備通常都在制造商場所進行例行檢驗。
成套設備不必進行任何現場試驗來重新確定其完整性。成套設備分柜架運輸?shù)那闆r下，制造商可推薦試驗以確保成套設備在現場正確連接。
IEC 60364-6規定了檢查成套設備正確安裝到電氣系統中的現場檢驗。需要由制造商進行附加的現場試驗情況下，用戶宜規定這些試驗。
6 短路耐受能力
6.1 一般要求
在正確設計并管理的電網中，短路是非常罕見的情況，但當其發生時，則對成套設備提出異常的要求。短路電流和短路電流分?jǐn)嗫赡軙?huì)導致多種不同的應力：
· 導體間的極大作用力；
· 很短時間內很高溫升；
· 斷弧造成的空氣電離，導致較低的空氣絕緣性能；
· 斷弧造成的過大壓力，導致外殼承受大作用力。
成套設備宜能耐受因其所連接的電源發生短路電流所導致的熱應力和動應力。
如果制造商的操作和維護說明書沒有其他規定，則發生短路的成套設備宜由熟練技術人員進行檢查和／或維護以確定成套設備以后使用的適用性。
6.2 電源端的預期短路電流Icp(kA)
預期短路電流是在成套設備電源端用阻抗可以忽略不計的導體使電路的電源導體短路時流過的電流。在多數情況下，實際發生故障的回路是有阻抗的，它會導致產生一個相比于預期短路電流低的故障電流。因此按預期故障電流設計和驗證的成套設備的選擇通常包含一定的安全裕量。
預期短路電流通常用規定持續時間的短時電流有效值來表達，持續時間如0.2s、1s或3s，或者限制短路電流，即由上一級保護器件的動作限定的減小了的允通電流。
根據這個電流，成套設備由制造商賦予一個短路額定數據，依據與系統的連接點處適用的最大預期短路電流進行定義。當賦予的短路額定數據是基于限制短路電流時，成套設備制造商將提供所需的上一級保護器件的詳細信息。
定義成套設備短路額定數據的術語總結如下：
· 額定峰值耐受電流(Ipk)；
· 額定短時耐受電流(Icw)；
· 成套設備額定限制短路電流(Icc)。
成套設備通過以下方法防止短路電流，例如成套設備上游的斷路器，熔斷器，或兩者的組合。通常成套設備進線功能單元是一個短路保護器件(SCPD)，它可以進一步減小成套設備的短路要求。當用戶傾向某一特定形式的器件作為進線功能單元時，宜加以規定(見6.5)。
用戶宜規定成套設備進線端的預期短路電流(Icp)。
6.3 中性導體的預期短路電流
在三相電路中，由于中性電路阻抗，中性電路故障電流相比三相短路電流有所減少。在典型的電網中，中性導體短路電流不會超過三相值的60％。
帶有中性導體的電路并且中性導體預期短路電流超過三相短路電流的60％時，用戶宜規定要求的中性導體短路能力值。
6.4 保護電路中的預期短路電流
如中性電路情況一樣，由于保護電路中的阻抗，保護電路中的預期短路電流相比三相值有所減少。因此保護電路要求同中性電路一樣考慮(見6.3)。
6.5 短路保護器件(SCPD)
用戶可指定將短路保護器件(SCPD)包含在成套設備中，或在成套設備以外。也可以采用制造商的建議。
對于進線單元裝有短路保護器件的成套設備，用戶宜提供會發生在成套設備進線端的預期短路電流值。
制造商將提供進線單元的文件或者標簽(銘牌)，以表明由進線功能單元保護的成套設備短路能力。
如果一個帶有延時脫扣器的電路斷路器作為短路保護器件使用時，制造商將根據指明的預期短路電流規定最大的延時和電流整定值。
對于在進線單元中沒有短路保護器件的成套設備，制造商將以下述一種或幾種方式表明短路耐受能力：
a) 額定短時耐受電流(Icw)以及持續時間，和
b) 額定峰值耐受電流(Ipk)或
c) 額定限制短路電流(Icc)。
對于具有幾個不可能同時工作的進線單元的成套設備，可按上述方式為每一個進線單元指明短路耐受強度。
對于具有幾個可能同時工作的進線單元，或者具有一個進線單元和一個或多個可能會增大短路電流的大功率出線單元的成套設備的有關信息，參考6.7。
用戶宜規定進線短路保護器件要求的所有附加的保護功能，如過載或電弧故障限制。
6.6 包括外部短路保護器件的短路保護器件的配合
裝在成套設備中的開關器件和元件將符合相關標準。
制造商將為適用于成套設備外形設計(例如，開啟式或封閉式)的特定用途選擇開關器件和元件，包括它們的額定電壓、額定電流、額定頻率、使用壽命、接通和分?jǐn)嗄芰?、短路耐受?qiáng)度等。
任何開關器件和元件具有可能比安裝處小的短路耐受強度和／或斷開能力額定數據時，將由限流保護器件充分地保護，例如熔斷器或斷路器。
開關器件和元件的配合，例如電動機起動器與短路保護器件的配合，應遵守相關標準。
如果運行條件要求供電電源有最大的連續性，則成套設備中短路保護器件的整定或選擇將這樣分級，以使在任何一個出線支路發生短路時，利用安裝在該故障支路中的開關器件使其消除，而不影響其他出線支路，從而提供了保護系統的選擇性。更多信息見IEC／TR 61912-2。
保護器件的配合宜遵循制造商與用戶之間的協議。制造商在文件中給出的信息可以取代協議。
6.7 可能增大短路電流的負載的相關數據
一個成套設備可能有幾個同時工作的進線單元和可能增加短路電流的一個或多個大功率出線單元。在這種情況下，用戶宜根據電路提供適合的數據。然后制造商將確定每個進線單元、出線單元和母線的預期短路電流的值，繼而提供相應的成套設備。
7 人的電擊防護
7.1 一般要求
本部分中根據IEC 60364-4-41描述了成套設備提供人的電擊防護的多個要求。其中包括相關安裝環境特性、操作要求、維護和升級能力、載流能力和短路耐受能力。
此外，將防止觸及帶電部件的措施作為人的電擊防護不可缺少的一部分，描述為：
· 基本防護(對直接接觸的防護)；
· 故障防護(對間接接觸的防護)。
如果成套設備含有在其斷開后可能具有穩態接觸電流和電荷的設備(電容器等)，則要裝有警示牌。
提供包括成套設備集成到安裝設備中的電擊防護的方法在IEC 60364-4-41中給出。此外故障防護將由成套設備提供。在一些應用中，故障防護的方法可從標準選項中選擇。在此情況下，用戶宜從下列這些標準選項中選擇其偏愛的一項。
8 安裝環境
8.1 一般要求
成套設備安裝環境定義了安裝處的環境條件、詳細工作條件，如存在液體、異物、機械碰撞、紫外線輻射、腐蝕物、溫度、濕度、污染、海拔和電磁兼容性。
符合GB 7251系列的成套設備可應用在本部分每一章所述的正常使用條件下。每種條件下，推薦了典型值或定義選項。列出的選項用戶可從列表選項中規定符合其需要的選項。當存在嚴酷或特殊使用條件時，用戶宜告知制造商此種異常使用條件。
8.2 場所類型
可規定成套設備適用于戶內場所還是戶外場所。
戶內或戶外場所的選擇對防止外來固體和水的進入(見8.3)，暴露于紫外線輻射(見8.5)、環境溫度(見8.7)和相對濕度(見8.8)的標準條件不同。外部機械碰撞(見8.4)、腐蝕(見8.6)、污染等級(見8.9)或其他特殊使用條件(見8.12)的要求也有所不同。
用戶宜指明適用的場所類型。
8.3 防止外來固體和水的進入
根據IEC 60529由任何成套設備提供的防止觸及帶電部件，防止外來固體和水進入的防護等級，用IP代碼表示。
用戶可為適合其應用的成套設備規定一個IP代碼。
封閉式成套設備在按照成套設備制造商的說明安裝好后，其防護等級至少為IP2X。固定面板式成套設備正面防護等級至少為IPXXB。
對于正常工作時不傾斜的固定安裝成套設備，IPX2不適用。對于無附加防護措施的戶外成套設備，第二位特征數字至少為3。
注：對于戶外成套設備，附加防護措施例如防護棚。
如果沒有其他規定，在按照制造商的說明書進行安裝時，制造商給出的防護等級適用于整個成套設備。如果成套設備有不同防護等級，則制造商要單獨標出該部位的防護等級。
裝有可抽出式部件的成套設備的防護等級是指成套設備在可抽出式部件處于連接位置時的防護等級。成套設備制造商應標明在其他位置以及在不同位置間切換過程的防護等級。
具有可抽出式部件的成套設備可以如此設計，即應用于連接位置的防護等級同樣適用于試驗和分離位置以及從一個位置切換到另一位置的過程中。
如果在可抽出式部件移出后，成套設備不能保持原來的防護等級，例如門關閉，則用戶可以規定確保足夠防護的措施。成套設備制造商提供的資料可以代替此協議。
8.4 外部機械碰撞
用戶可以按照IEC 62262為成套設備規定所要求的機械碰撞(IK)代碼。作為標準此處沒有為成套設備定義最小要求。
8.5 耐紫外線輻射
用合成材料或金屬制成的并用合成材料包覆的成套設備外殼能耐紫外線輻射。在溫和的氣候條件下耐受水平足以達到滿意的性能。當成套設備在強陽光照射下，則用戶宜規定其要求以及與制造商協商提供更高水平的耐紫外線輻射。
8.6 耐腐蝕
所有成套設備設計有耐腐蝕性。金屬部件包括兩個等級：
· 嚴酷性A——戶內設備以及戶外設備的內部部件；
· 嚴酷性B——正常環境下的戶外設備的外部部件。
對于戶外設備，需要長期無法維護的情況，或者特別嚴酷的條件(例如，暴露在海浪中)，則需要附加防護和／或措施。用戶宜規定此特殊要求以及與制造商協商提供足夠耐腐蝕保護的方法。
8.7 周圍空氣溫度
成套設備被設計工作在一定周圍溫度范圍內：
· 戶內設備：
下限：—5℃
上限：40℃
日平均溫度最大值35℃
· 戶外設備：
下限：—25℃
上限：40℃
日平均溫度最大值35℃
若使用其他溫度，用戶宜進行規定。
8.8 最大相對濕度
成套設備被設計用于工作在如下濕度條件：
· 戶內設備：
空氣清潔40℃時上限為50％；
較低溫度時允許具有較高相對濕度，例如＋20℃時的相對濕度為90％。但考慮到由于溫度變化，有可能會偶爾產生適度的凝露。
· 戶外設備：
空氣清潔，25℃時上限為100％。
如果使用其他條件，用戶宜進行規定。
8.9 污染等級
成套設備被設計能在工作中耐受中等水平的大氣污染。耐受等級由污染等級來定義，參考成套設備安裝處環境許可污染等級和類型。
根據成套設備安裝環境和外殼設計的污染等級，制造商獲得成套設備內微觀環境的污染等級，它是評定電氣間隙和爬電距離以及選擇合適元器件的基礎。嚴酷性用以下四個污染等級來描述：
· 污染等級1：
無污染或僅有干燥的、非導電性污染。此污染無影響。
· 污染等級2：
一般情況下只有非導電性污染，但要考慮到偶然由于凝露造成的暫時導電性。
· 污染等級3：
存在導電性污染，或者由于凝露使干燥的非導電性污染變成導電性污染。
· 污染等級4：
由于導電塵埃、雨雪或其他潮濕條件導致的持續的導電性污染。
所有的污染等級1、2、3和4都是有效的。然而，如果用戶沒有其他規定，制造商將提供，一般在污染等級3環境中使用的工業用途的成套設備。對于民用(家用)和類似應用，如果沒有其他協議，制造商將提供在污染等級2環境中使用的成套設備。
當應用需要與標準選項不同的特殊污染等級時，用戶宜指明。
8.10 海拔
成套設備工作海拔不得超過2000m。
工作在此海拔以上可能會對設備性能造成負面影響。需要安裝在更高的海拔時用戶宜指明。
8.11 電磁兼容性環境
成套設備必須耐受安裝場所的所有電磁騷擾。同樣成套設備不宜發射騷擾造成附近其他設備的干擾。成套設備多數應用在下述兩類環境條件：
a) A類環境：主要與高壓或中壓變壓器供電電網有關，它用于為生產輸送裝置或類似裝置供電，并且擬工作在工業場所或接近工業場所，如下所述。本部分同樣適用于電池供電和打算在工業場所應用的設備。
環境為工業環境，包括戶內和戶外。
工業場所表現為以下一種或幾種附加特征：
——工業、科研和醫療(ISM)設備(CISPR11中定義)；
——頻繁切換的大感性或容性負載；
——電流及其所產生的高磁場。
注1：A類環境涵蓋在EMC通用標準IEC 61000-6-2和IEC 61000-6-4中。
b) B類環境：主要與低壓公共主電網或連接到直流電源的設備有關，直流電源作為設備與低壓公共主電網的接口。也適用于電池供電或由非公共、非工業、低壓電源配電系統供電的設備。此設備應用場所如下所示。
環境涵蓋居民區、商業區和輕工業區，包括戶內和戶外。如下所列，雖然不詳盡，但表明了所涵蓋的場所：
——居民區，例如住宅、公寓；
——零售店，例如商店、超市；
——商業建筑，例如辦公室、銀行；
——公共娛樂場所，例如，電影院、公共酒吧、舞廳；戶外場所，例如加油站、停車場、娛樂和體育中心；
——輕工業場所，例如車間、實驗室、服務中心。
以通過低壓公共主電網直接供電為特征的場所，認為是居民區、商業區或輕工業區。
注2：B類環境涵蓋在EMC通用標準IEC 61000-6-1和IEC 61000-6-3中。
用戶宜為A類環境和B類環境規定要求。
如果一個被明確設計成用于環境A的成套設備將要用于環境B。那么制造商在使用說明書上要包括以下的警告：
與EMC有關的成套設備安裝、運行和維護的方法將在制造商使用說明中規定。
9 安裝方式
9.1 一般要求
成套設備的安裝方式，在安裝場所如何放置、組裝、連接等，對成套設備的設計和總體布置有重大的影響。對于常規的安裝方法可為成套設備進行靈活的設計，具體應用的要求不同。制造商需要被告知用戶所有的特殊要求。用戶宜規定連接細節、場所、安裝位置的物理尺寸、外接導體和其他類似方面。
9.2 成套設備類型
成套設備的多種布置和配置方式都是有效的，幾種基本標準外形設計規定如下：
· 開啟式成套設備；
· 固定面板式成套設備；
· 封閉式成套設備；
· 柜式成套設備；
· 柜組式成套設備；
· 臺式成套設備；
· 箱式成套設備；
· 箱組式成套設備；
· 安裝在墻表面的成套設備；
· 嵌入墻中的成套設備。
典型的組裝方式為立式(成套設備安裝在地面上)，或安裝在墻上。
安裝方式要求一種特定的成套設備布置時，用戶宜規定其要求。
9.3 可移動性
成套設備可以是固定式的(固定在其安裝位置)，或移動式的(設計成可以容易地從一個使用地點移動到另一個使用地點)。
用戶宜指定需要哪種。
當指定移動式的成套設備時，用戶可能需要規定成套設備將安裝的環境特性的范圍(參考第8章)。
9.4 最大外形尺寸和質量
作為制造商提供的文件的一部分，所提供的成套設備安裝條件包括外形尺寸和質量。
用戶宜說明與其應用有關的特殊要求。例如：
· 當成套設備可用的空間受限時，用戶宜規定應用允許的最大尺寸；
· 當安裝成套設備的安裝結構的能力受限時，用戶宜規定允許的最大質量。
9.5 外接導體類型
用戶宜為成套設備每條電路的導體類型規定其要求，即是否：
· 電纜；
· 母線干線系統；或
· 其他系統。
在無任何用戶說明情況下，制造商將根據電路電流選擇適用于電纜的端子。
9.6 外接導體方位
要求制造商布置電纜入口、蓋板等，以便當電纜適當安裝后可以獲得規定的防護等級。如用戶要求外接導體從一個或多個指定方位進入成套設備(例如從成套設備的頂部、底部、背部、前部或側面)，則用戶宜規定這些要求，包括何種要求應用于何種電路。
9.7 外接導體材料
制造商將在產品文件中指出端子是否適用于連接銅或鋁導體，或是兩者都適合。端子將能與外接導體通過一種方法(如螺絲、連接件等)進行連接，并應用和維持相當于電路的電流額定數據和短路強度所需要的接觸壓力。
用戶宜指明對成套設備每個電路的導體類型的要求，即其是否為：
· 銅；
· 鋁；或
· 其他材料。
如果用戶和制造商沒有特別說明，則端子只能容納銅導體。
如果使用鋁導線，其型號、尺寸和導線在端子上的連接方法，宜由用戶規定或按照用戶與制造商之間的協議。
9.8 外接相導體、截面積、端子
制造商設計的成套設備的有效布線空間要求能允許具有規定材料和尺寸的外接導體的合適連接，而且在多芯電纜情況下，能展開芯線。用戶宜規定每條外部電路相導體截面積和所有特殊端子的要求。
在用戶沒有任何說明的情況下，端子應能適用于連接隨額定電流而定的最小至最大截面積的導體(見附錄A)。
9.9 外接PE、N、PEN導體截面積、端子
外接保護導體(PE，PEN)和連接電纜的金屬護套(鎧裝管、鉛鎧裝管等)的端子，如果需要，將是裸的，且除非另有規定，它應適合于連接銅導線。將為每條電路的外接保護導體提供足夠尺寸的獨立端子。
用戶宜規定每個外部電路的PE，N，PEN導體截面積和特定端子的要求。用戶說明宜詳細描述中性導體電流可能達到很高數值的應用(例如大的熒光燈照明裝置、電力電子裝置等)。在此情況下，中性導體需要具有與相導體相同或比相導體更大的載流能力。
在用戶無其他說明情況下：
· 保護導體的端子允許連接銅導線，其截面積依賴于相應相導體的截面積；
· 在三相和中性電路中，中性導體端子允許連接具有以下截面積的銅導線：
——如果相導體的截面積大于16mm2，則截面積等于相導體截面積的一半，但最小為16mm2；
——如果相導體的截面積小于或等于16mm2，則截面積等于相導體的截面積。
9.10 特殊端子標識要求
除非制造商另有建議或另外與用戶間有協議，否則端子標識符合IEC 60445。
外接保護導體的端子應按照IEC 60445標識。示例見IEC 60417的5019號圖形符號
?；蛘?，外接保護導體打算與內部保護導體連接時，后者可用綠黃顏色清楚標記。
用戶可以為滿足其應用，規定其他端子標識的要求。
10 存放和裝卸
10.1 一般要求
需要對指定應用的成套設備進行配置，以適應從制造場所到安裝場所的運輸、存放(如需要)和裝卸的方式。
10.2 運輸單元最大尺寸和質量
作為制造商提供文件的一部分，需要提供成套設備的裝卸條件，它包括運輸單元的尺寸和質量。
用戶宜根據應用規定特殊的約束條件。
10.3 運輸方式(如叉車、起重機)
起吊裝置的正確定位和安裝及其吊索尺寸，如果適用，在成套設備制造商的文件或說明書上給出怎樣裝卸成套設備。
用戶宜規定與制造商通常慣例不同的有關其應用的所有特殊要求。
10.4 與正常使用條件不同的環境條件
如果在運輸、存放和安裝過程中的條件，例如溫度和／或濕度，與工作環境規定的不同，用戶宜對其進行規定。
10.5 包裝事項
用戶宜規定有關成套設備包裝的所有特殊要求，包括存放和／或至安裝處的運輸。具體應用要求包括：
· 在運輸或存放過程中保護成套設備的包裝上需要采取的特殊方法；
· 特定包裝材料的使用；
· 記錄成套設備在運輸過程中遭受過大的沖擊或振動的標識或指示；
· 在運輸至安裝處的過程中，可處理的已包裝的運輸單元的最大尺寸或質量(可能與運輸單元本身的不同)。
11 操作要求
11.1 一般要求
如不是所有的，多數的成套設備，具備某種形式的可視接口或手動操作的需求，可包括：
· 通過燈光、顯示、屏幕讀取可視信號；
· 開關器件、設定和指示器的目測檢查；
· 繼電器、脫扣器和電子器件的調整和復位；
· 操作手柄、按鈕、切換開關和類似器件的使用。
本部分中，手動操作的意思是由手工進行操作，可以使用或不使用工具。
11.2 接近手動操作器件
制造商需要保證，具備電擊防護的所有手動操作元件均可接近。
應用于電擊防護的不同要求由操作員專業水平?jīng)Q定。操作員的四種類型如下所示：
· 熟練技術人員——具備相應教育和經驗，能覺察和避免由于電引起危害的人員；
· 受過培訓的人員——由熟練技術人員充分指導或監督的，能察覺和避免由于電引起危害的人員；
· 一般人員——既不是熟練技術人員，也不是受過培訓的人員；
· 授權人員——被授權完成指定工作的熟練技術人員或受過培訓的人員。
除非用戶另有規定，應用下述與立式成套設備相關的可接近性要求：
· 端子，不包括保護導體的端子，位于至少高于成套設備基礎面0.2m，且放置在電纜方便連接的地方。
· 操作員需要讀數的指示儀表安裝在成套設備基礎面之上0.2m～2.2m之間的區域內。
· 操作器件，如手柄、按鈕或類似器件安裝在容易操作的高度；即其中心線宜安裝在位于成套設備基礎面之上0.2m～2m之間的區域。
· 緊急開關器件的操作機構(見IEC 60364-5-53：2001中的536.4.2)，在成套設備基礎面之上的0.8m～1.6m的區域內易于接近。
如果有不同的要求，特別是有不是由熟練技術人員或受過培訓的人員進行的操作，用戶宜提出建議。
11.3 維護或使用中功能單元的隔離
在某些應用中，當鄰近的電路組仍帶電并工作時，成套設備要可以很方便將一個功能單元或一組功能單元進行隔離以進行維修?？赏ㄟ^(guò)使用如下措施獲得：
· 在實際功能單元或單元組以及鄰近功能單元或單元組之間具有足夠的空間；
· 使用擋板或屏障設計和布置來防止直接接觸鄰近功能單元或單元組中的設備；
· 使用端子防護罩；
· 每個功能單元或單元組使用隔室；
· 插入由制造商提供或規定的附加防護方式。
當需要移開擋板、打開外殼或移開外殼的部件時，作為維護的一部分，只有在滿足7.2.3中a)～c)條件之一時才可能成立。
在維護時如果需要對一個功能單元或一組功能單元進行隔離，用戶宜進行規定，且所采取的措施宜與制造商取得一致意見。
12 維護和升級能力
12.1 一般要求
在成套設備壽命周期中，多數需要維護，還有一些設備可能需要升級和／或擴展。多數成套設備都是在與電源完全隔離后進行維護、升級和擴展的。但并非總是可行的。下面提供了在帶有合適預防措施、以及被隔離成套設備的有限的和指定的部件上執行特定操作時的一些指導。
12.2 檢查和類似操作對可接近性的要求
當成套設備帶電運行時，用戶宜規定執行檢查或類似操作的地點。
此類操作可包括：
· 目測檢查：
——開關器件和其他設備；
——繼電器和脫扣器的整定和指示；
——導線的連接和標記；
· 繼電器、脫扣器及電子器件的調整和復位；
· 更換熔斷體；
· 更換指示燈；
· 某些故障部位的檢測，例如用設計適宜且絕緣的器件測量電壓和電流。
用戶可以為固定的、可分離的或可抽出的功能單元或部件的輔助電路的電氣連接類型規定要求。使用12.6中描述的三位碼的第三個字母。
用戶可以規定當相關的功能單元在試驗位置時，輔助電路是否可以或不可以進行試驗。
12.3 授權人員在使用中維護的可接近性的要求
如果用戶需要在成套設備通電時可以由授權人員進行維護，宜規定如下要求：
· 使用連鎖機構或器件，允許授權人員在設備帶電時接近帶電部件；
· 成套設備帶電工作時，可以執行的操作，如目測檢查、調整繼電器和器件、替換熔斷體和指示燈、以及查找故障；
· 在鄰近功能單元或功能單元組帶電情況下，被隔離的功能單元或隔離的功能單元組的維護，可以使用措施如：
——在實際功能單元或單元組以及鄰近功能單元或單元組之間具有足夠的空間；
——使用擋板或屏障設計和布置來防止直接接觸鄰近功能單元或單元組中的設備；
——使用端子防護罩；
——每個功能單元或單元組使用隔室；
——插入由制造商提供或規定的附加防護方式。
12.4 帶電擴展的要求
成套設備標準中沒有對成套設備帶電或其他方式擴展能力的要求。如果用戶需要成套設備能夠擴展，用戶宜規定所要求的附加特性。可包括：
· 裝配母線和外殼柜架單元，可進行附加柜架單元的擴展；
· 電路布線允許其他柜架單元通電時進行某些柜架單元隔離；
· 使用某些或全部的擋板、隔室、屏障、隔板、可移動覆板、門、蓋板和覆板進行特殊結構布置。對成套設備包含未裝配空間、部分裝配空間或完全裝配備用功能單元沒有要求。這些定義為：
· 未裝配空間——成套設備內適用于未來安裝功能單元的空間。通?？臻g裝配有打算安裝的功能單元的裝備，但不包括配電母線連接、輔助布線、功能單元相關的開關設備和控制設備、抽出式或可移式功能單元的機械部分或功能單元本身。
· 部分裝配空間——成套設備內的空間，它裝配了一個或多個配電母線連接、輔助布線、功能單元相關的開關設備和控制設備、抽出式或可移式功能單元的機械部分(但不包括功能單元本身)。
· 完全裝配備用功能單元——成套設備內的整套功能單元，它在安裝初始階段無特定應用目的，但可能在以后某些時間使用。
如果用戶要求提供帶有這些設施的成套設備，則宜指明。
12.5 維護或升級期間對直接接觸內部危險帶電部件的防護
成套設備整體或部分通電時，進行維護和升級功能，用戶宜在其說明中詳細描述。見12.3和12.4。
12.6 功能單元連接方法
用戶可以規定成套設備內部功能單元的連接方式。選項以三字母代碼表示：
· 第一個字母代表功能單元的主進線電源的電氣連接的類型；
· 第二個字母代表功能單元的主出線電源的電氣連接的類型；
· 第三個字母代表輔助電路電氣連接類型。
這三個字母代碼中每個字母都從下面選擇，并且由連接類型決定：
· F為固定連接；
· D為可分離式連接；
· W為可抽出式連接。
例如，帶有抽出式電源連接的可移式功能單元，固定出線連接以及可分離式輔助電路的代碼應為WFD。
12.7 成套設備內部的操作和維護通道
成套設備內部的操作和維護通道宜遵照基本防護的要求(見7.2)。對此通道的要求宜由用戶規定，需要的話，設計和結構還應得到制造商的同意。
有限深度的成套設備內大約1m的凹槽不作為通道。
12.8 內部隔離
由擋板或隔板進行內部隔離的典型布置在表B.1中描述，以形式分類，圖見附錄B。
可以在功能單元之間、獨立隔室或封閉保護空間之間進行內部隔離，以實現下列的一個或多個條件：
· 防止觸及危險部件。防護等級應至少為IPXXB；
· 防止固體異物進入。防護等級應至少為IP2X。
注：防護等級IP2X包括防護等級IPXXB。
隔離可以通過隔板或擋板(金屬或非金屬)，帶電部件的絕緣或器件整體外殼的絕緣，例如塑殼斷路器來實現。
隔離形式和更高防護等級宜視要求由用戶規定。
13 載流能力
13.1 一般要求
成套設備載流能力被定義為可以持續承載的，且不會因過熱或其他機械故障而造成損害或增加失效風險的最大電流。
載流能力在周圍環境和溫升極限的標準集合下驗證。用戶可以根據應用要求規定較低或較高環境溫度。
13.2 額定電流InA(A)(最大允許電流)
成套設備額定電流(InA)是成套設備設計控制和分配的最大負載電流。它是成套設備內部并聯工作的進線電路額定電流總和與特定成套設備布置中的主母線可分配的總電流兩者中的較小值。
用戶宜根據其應用規定成套設備額定電流(InA)。
13.3 電路額定電流Inc(A)
對于特殊應用，用戶宜規定成套設備內所需要的所有進線和出線電路的額定電流。然后制造商通過考慮成套設備內部電路中器件額定數據、配置和應用以選擇合適的元件來達到這些電路額定數據。
如果沒有電路額定電流的用戶說明，制造商將在文件中標明成套設備電路的額定電流。
13.4 額定分散系數(RDF)
成套設備內部的所有電路可以獨立持續承載規定的額定電流，但任一電路的載流能力可能受鄰近電路的影響。熱效應是這樣的，如果成套設備內一組鄰近電路同時工作在額定電流，必須有效的降低元件額定數據以保證不會出現過熱。
實際上，通常并不要求成套設備內的所有電路或一組鄰近電路都持續并同時承載其額定電流。在典型應用中，負載的類型和性質都明顯不同。有些電路是基于沖擊電流和斷續或短時負載進行定額的。一些電路可能為重載，而其他電路可能為輕載或斷開。
分散性是實際應用中的一種實用的方法。它表明所有出線電路通常不會同時全負載運行，因而不需要為實際應用提供過度設計的設備。額定分散系數規定了所設計的成套設備或成套設備內的一組電路所采用的平均負載條件。例如成套設備分散系數為0.8的情況下，在出線電路的總負荷不超過成套設備的額定電流時的條件下，成套設備內出線電路的任何組合都可以承載其額定電流的80％。
額定分散系數可由用戶規定以適合其應用，或由制造商規定：
· 電路組；
· 整個成套設備。
14 成套設備設計驗證和例行檢驗流程
附錄A 適合連接外接導體端子的銅導線截面積
附錄A 適合連接外接導體端子的銅導線截面積

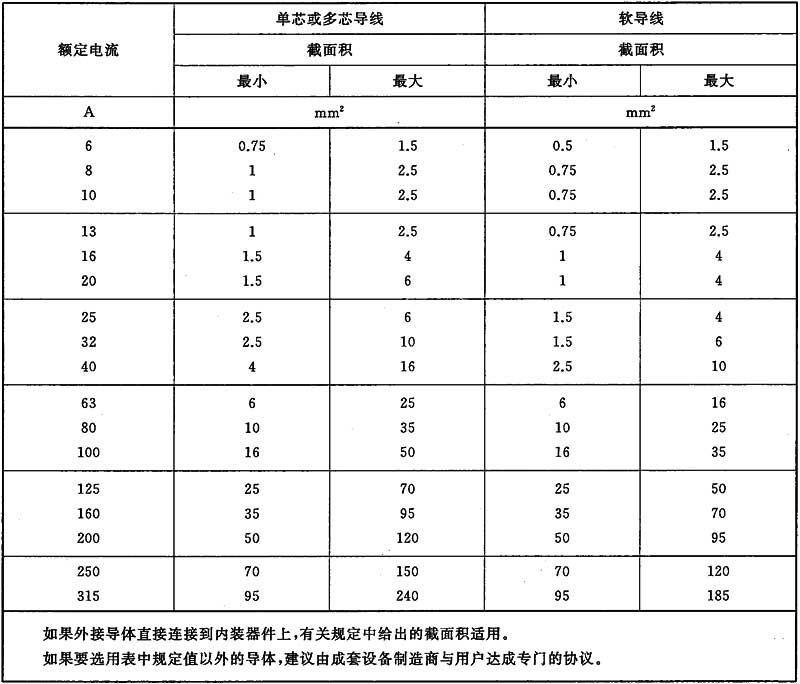

表A.1 適用于每個端子上連接一根銅導線。
表A.1 適合連接外接導體端子的銅導線截面積
附錄B 內部隔離形式(見12.8)
附錄B 內部隔離形式(見12．8)
本附錄提供了多種隔離形式(見表B．1)的描述并用圖(見圖B．1、圖B．2和圖B．3)進行相關說明。

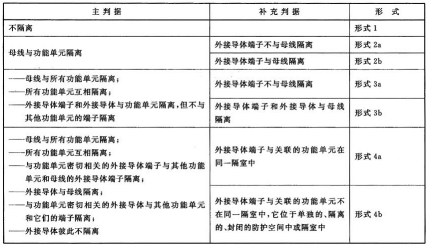

表B．1 內部隔離形式

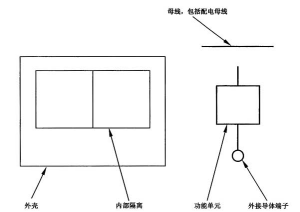

圖B．1 圖B．2和圖B．3中使用的符號
圖B．2 形式1和形式2
圖B．3 形式3和形式4
附錄C GB 7251.12的規范指南
C.1 標準選項

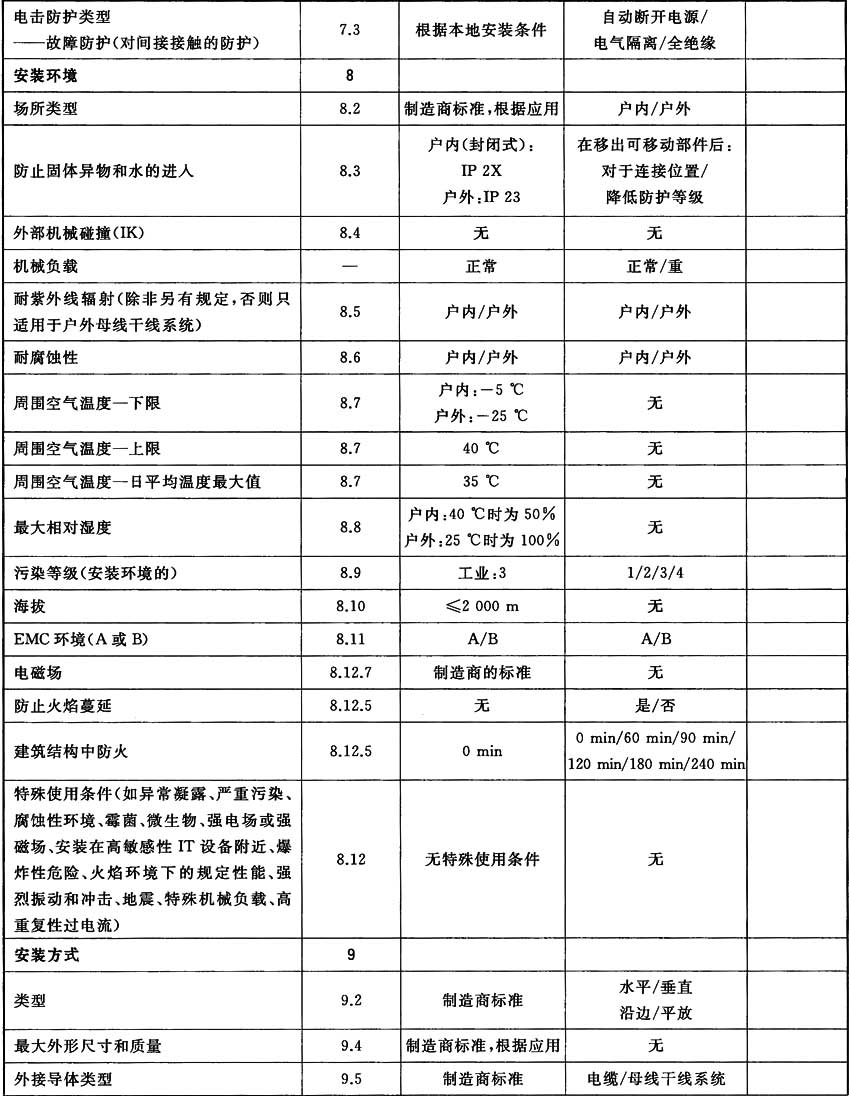

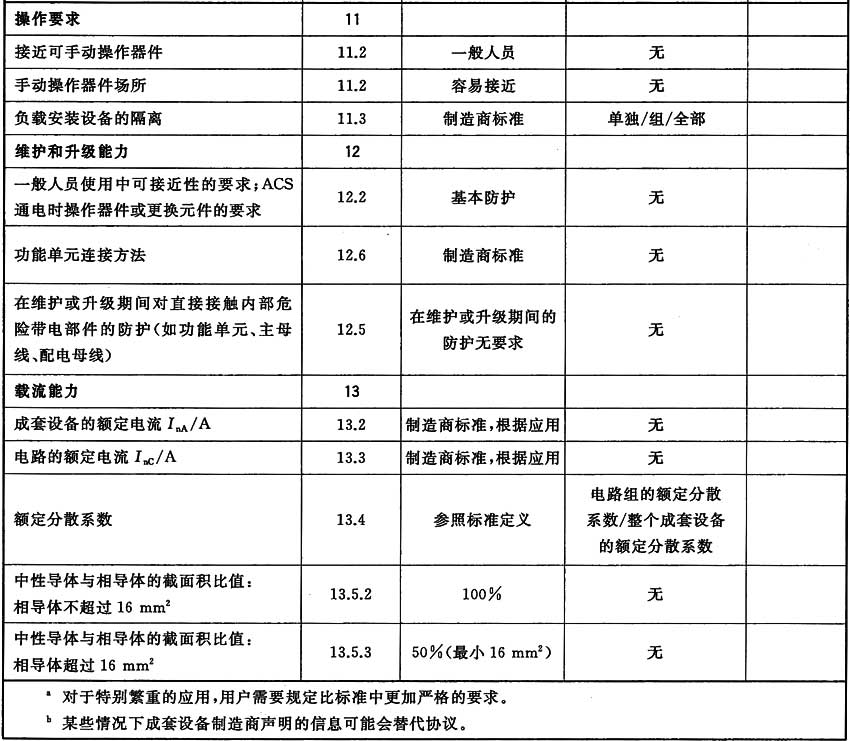

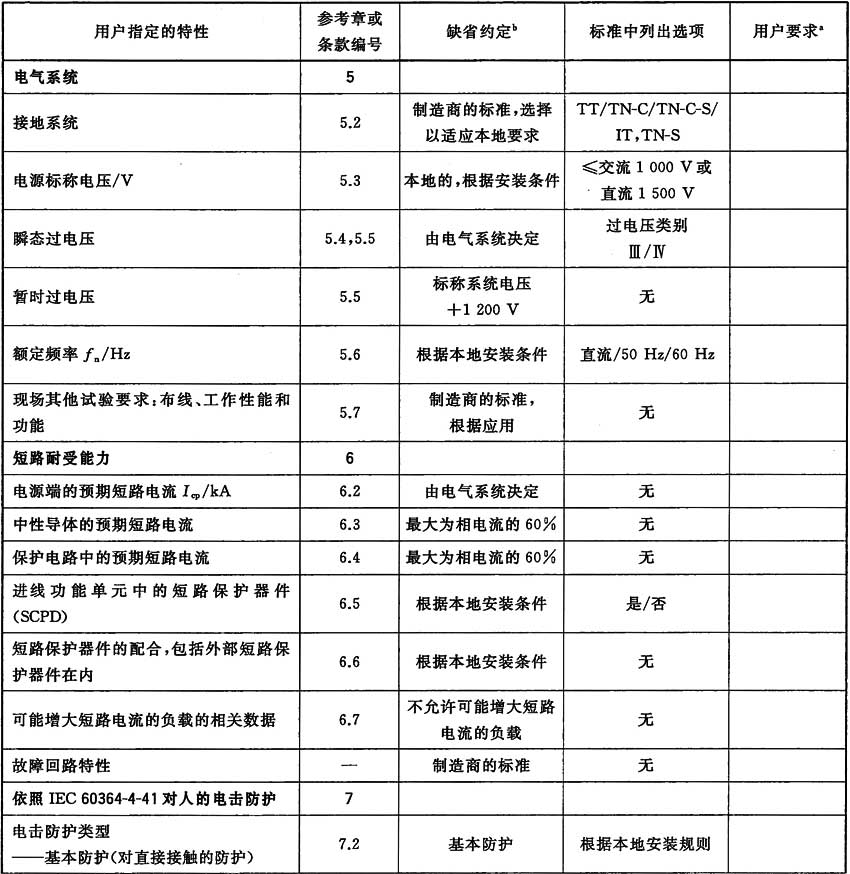

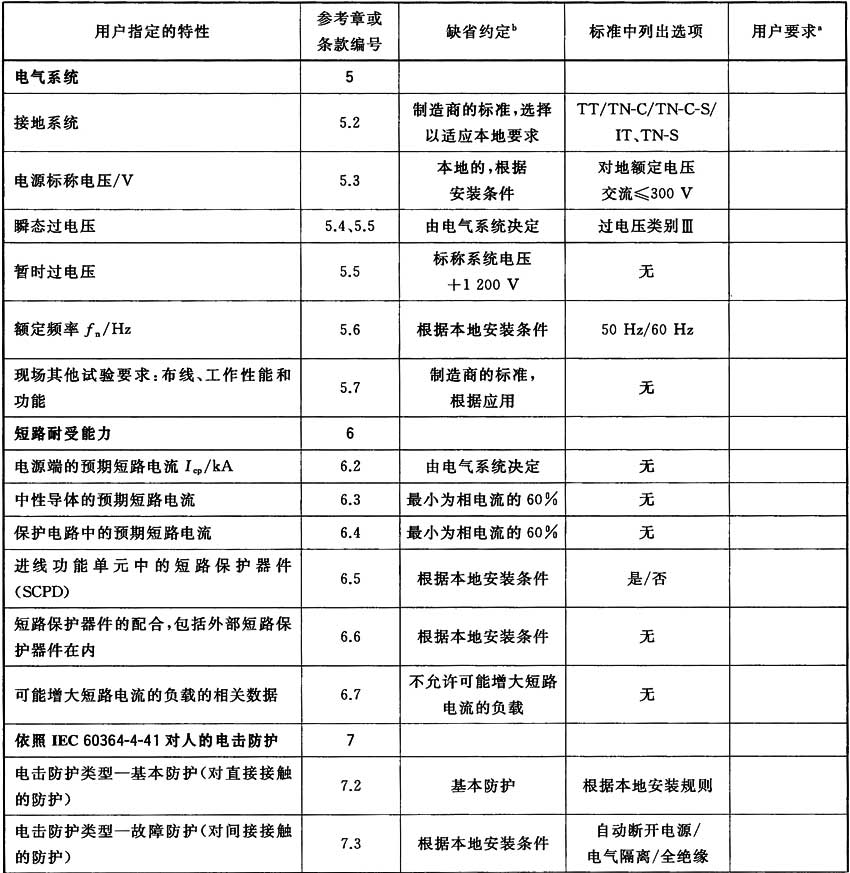

表C.1編制了標準中作為制造商與用戶之間協議的信息。如果沒有其他規定，應用缺省約定。在某些情況下成套設備制造商聲明的信息會取代協議。

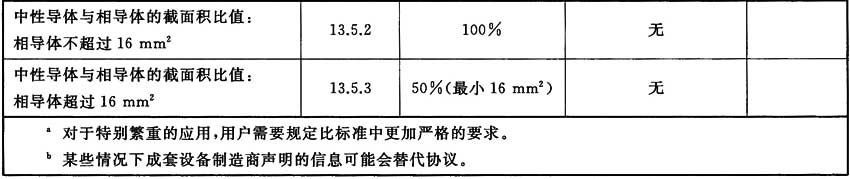

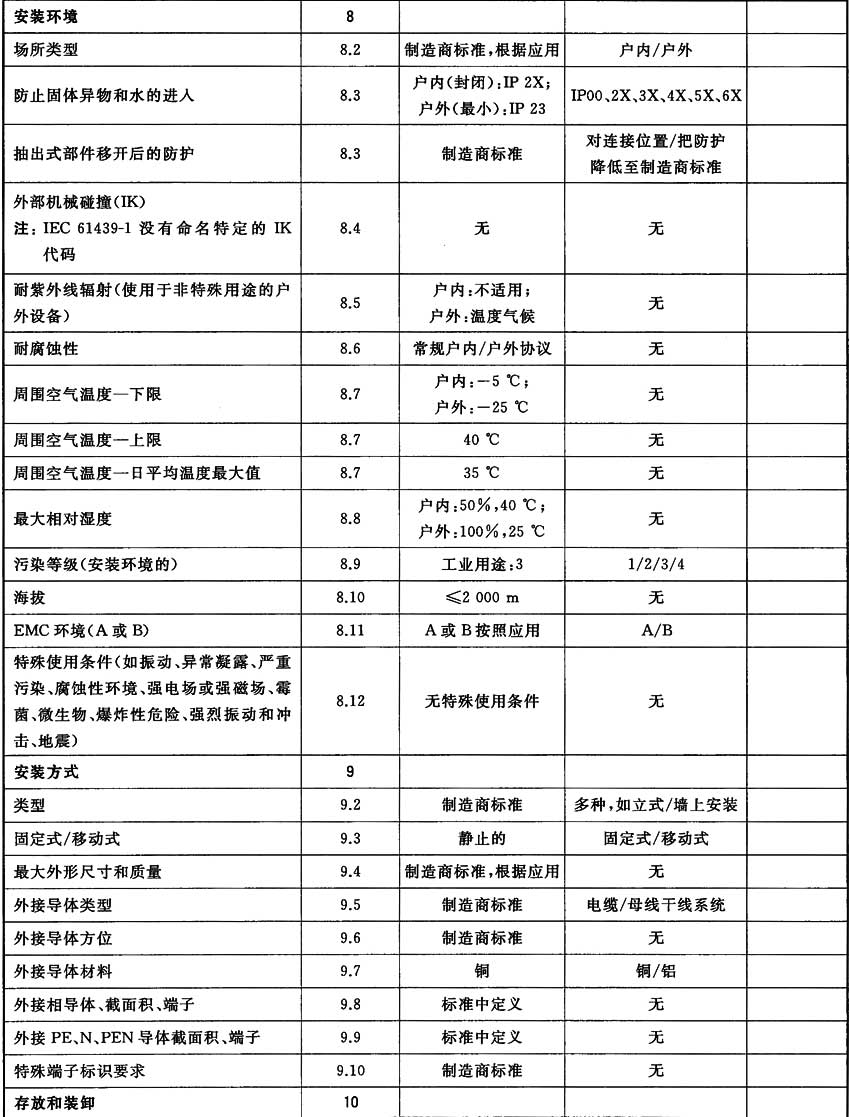

表C.1 成套設備制造商與用戶之間的協議項目
C.2 可選信息
除了在C.1中列出的信息，用戶還可以有附加可選要求，這些要求在標準中未規定，但是滿足用戶喜好和／或應用要求所必需的。這些也要成套設備制造商與用戶間達成協議。然而，如果用戶沒有特殊規定，制造商可以不用考慮。
此處不可能列出所有可能選項，但在表C.2中列出一些，適用何處的相關指南在隨后的條中給出。
表C.2 成套設備制造商與用戶之間的協議的選項例子
附錄D GB 7251.3的規范指南標準選項
附錄D GB 7251.3的規范指南標準選項

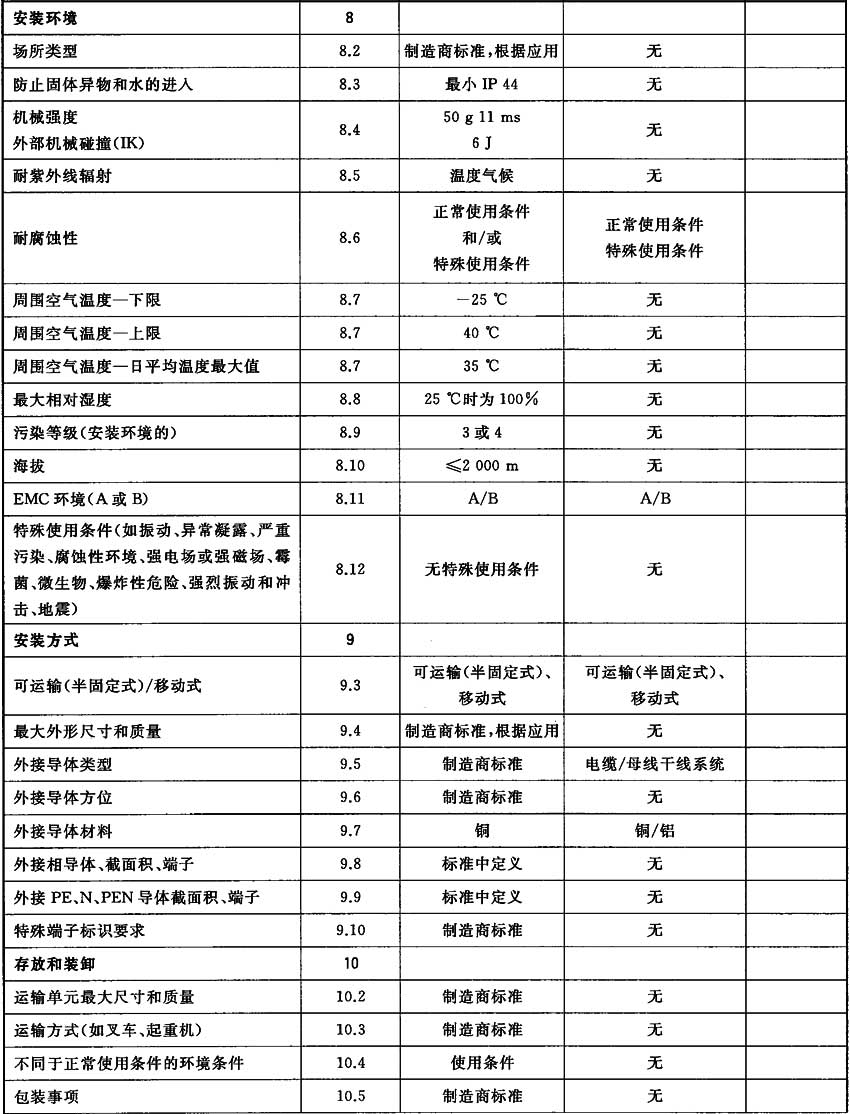

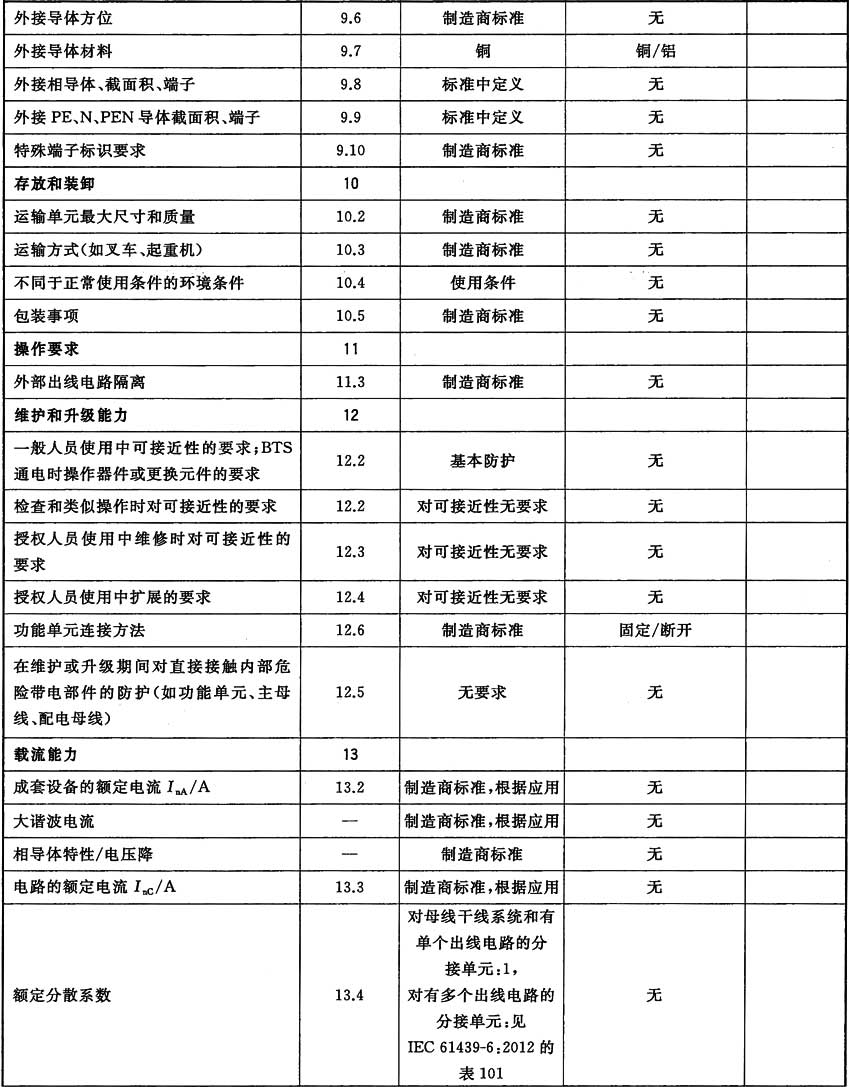

表D.1編制了標準中作為DBO制造商與用戶之間協議的信息。如果沒有其他規定，應用缺省約定。在某些情況下DBO制造商聲明的信息會取代協議。
表D.1 成套設備制造商與用戶之間的協議項目
附錄E GB 7251.4的規范指南
附錄E GB 7251.4的規范指南
標準選項

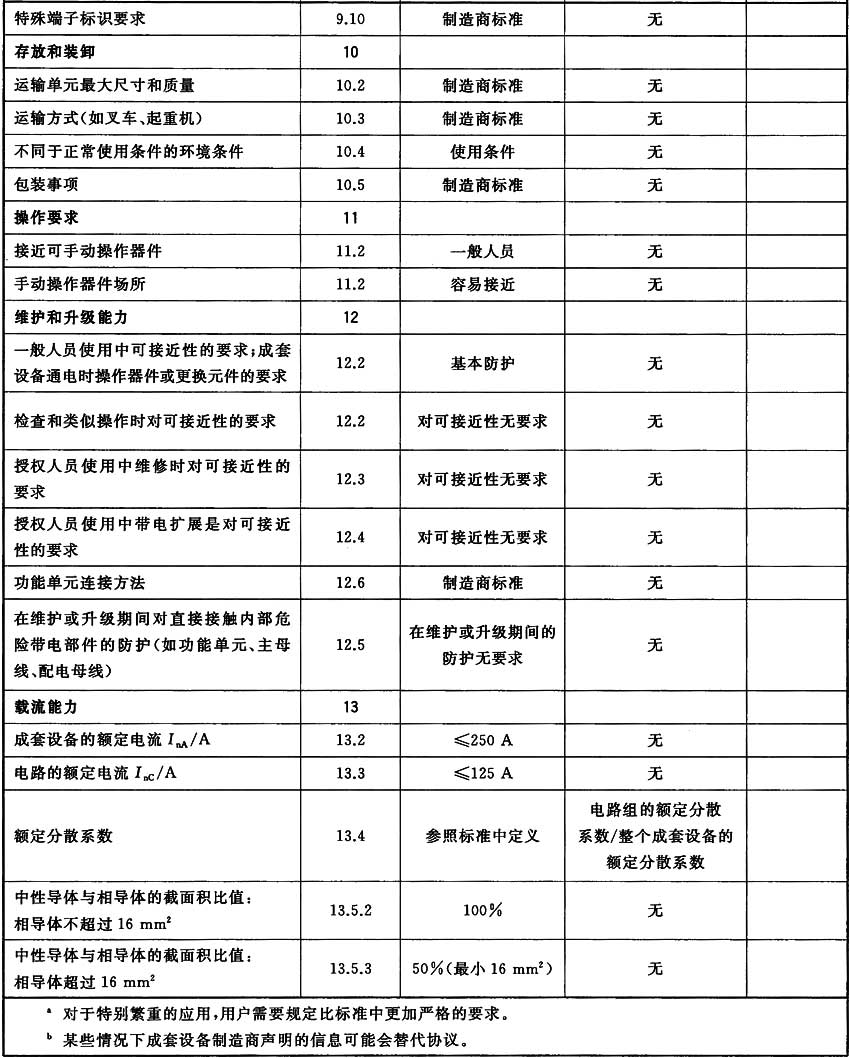

表E.1編制了標準中作為ACS制造商與用戶之間協議的信息。如果沒有其他規定，應用缺省約定。在某些情況下ACS制造商聲明的信息會取代協議。
表E.1 成套設備制造商與用戶之間的協議項目
附錄F GB 7251.5的規范指南
附錄F GB 7251.5的規范指南
如果可用，宜包括GB 7251.5產品規范的要求。
附錄G GB 7251.6的規范指南
附錄G GB 7251.6的規范指南
標準選項

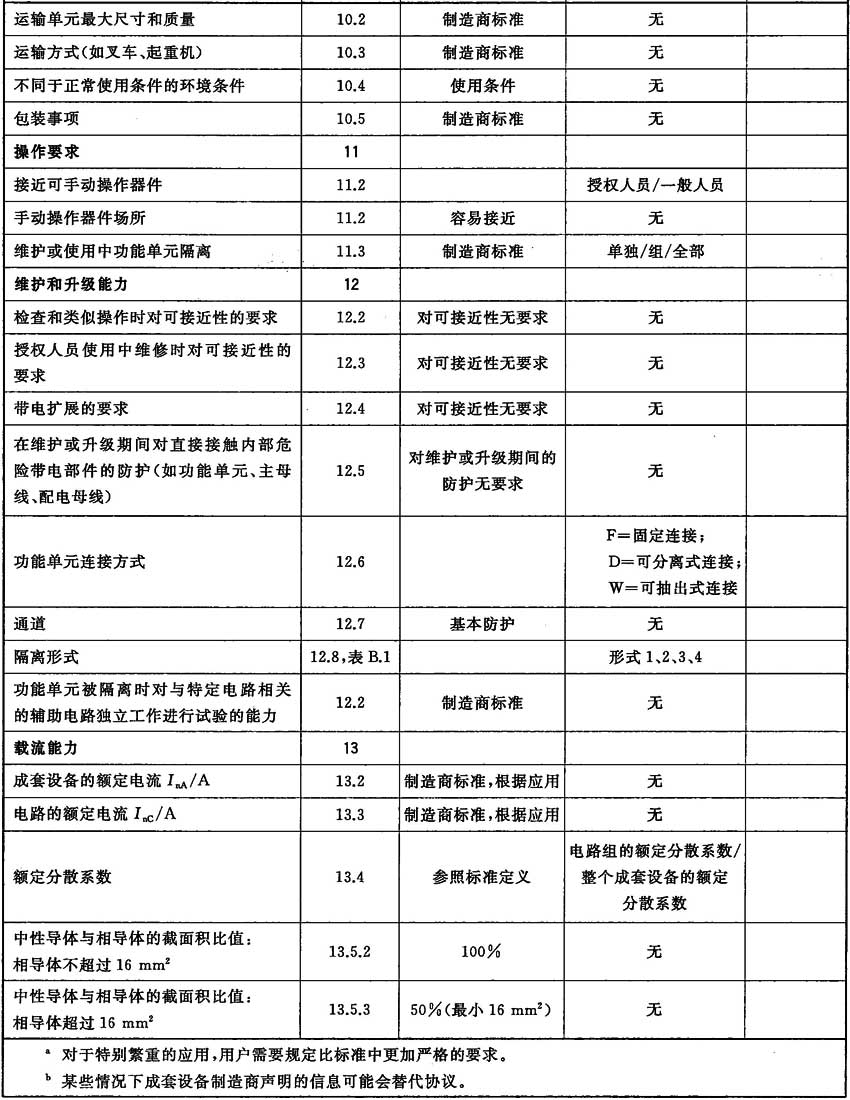

表G.1編制了標準中作為BTS制造商與用戶之間協議的信息。如果沒有其他規定，應用缺省約定。在某些情況下BTS制造商聲明的信息會取代協議。
表G.1 成套設備制造商與用戶之間的協議項目
附錄H GB 7251.7的規范指南
附錄H GB 7251.7的規范指南
如果可用，宜包括GB 7251.7產品規范的要求。
附錄I 關于某些國家的注的列表
附錄I 關于某些國家的注的列表
表I.1 關于某些國家的注的列表
