1 范 圍
1 范 圍
GB／T 17564的本部分為清楚和無二義地定義電氣技術系統使用的所有元件的特征特性(數據元素類型)提供了堅實的基礎，所有元器件包括基礎元件、組件和完整系統。盡管最初的構想是為電子／電氣元器件提供信息交換基礎，但本部分給出的定義原則和方法也可用于元器件組件和電氣技術系統和分系統的定義。
本部分給出了分類層次結構并在這個層次結構的各類中設置可應用特性和相關特性以便全面地描述屬于各類的對象特征。
本部分適用于通過計算機可識別形式交換按定義的結構描述電氣技術系統的數據。被交換的每個特性應該有無歧義的含義和與含義一致的名稱，以及與特性相關的定義值列表、規定格式和所有定量值的特性的度量單位。也有下列規定：
——通過版本號和修訂號管理特性的定義變更；
——包含闡明和幫助應用定義的注解和備注；
——指明定義和值列表的源；
——關聯的圖形和公式。
注：GB／T 17564的本部分預定與即將出版的GB／T 17564.2第3版和GB／T 17645第2版相適應。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅所注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB／T 13000.1 信息技術 通用多八位編碼字符集(UCS) 第1部分：體系結構與基本多文種平面(ISO／IEC 10646-1，IDT)
IEC 60027(所有部分) 電氣技術用文字符號
IEC 60747(所有部分) 半導體器件 分立器件
IEC 60748(所有部分) 半導體器件 集成電路
ISO 639-1 語言名稱表達代碼 第1部分：Alpha-2代碼
ISO 704 術語 原則和方法
ISO 843：1997 信息和文檔 希臘字符轉換為拉丁字符
ISO 3166(所有部分) 國家及其細分名稱表達代碼
ISO 8601 數據元素及交換格式 信息交換 日期和時間表達
ISO 9735 用于行政、商業和運輸業電子數據交換(EDIFACT) 應用級語法規則1)
1) 本標準以聯合國歐洲經濟委員會(UNECE)的貿易數據元素字典(TDED)，貿易便捷化為基礎。
ISO 10303-21 工業自動化系統和集成 產品數據表達和交換 第21部分：實現方法：交換結構的純文本編碼
ISO 13731 熱環境人類工程學 詞匯和符號
ISO／IEC 6093：1985 信息處理 信息交換字符串中的數值表示
ISO／IEC 6523-1 信息技術 組織和組織各部分標識用的結構 第1部分 組織標識方案的標識
ISO／IEC 11179-3 信息技術 數據元登記(MDR) 第3部分：登記元模型和基本屬性
3 術語和定義、縮略語
3.2 縮略語
DET 數據元素類型 Data Element Type
IEC CDD IEC元器件數據字典 IEC Component Data Dictionary
STEP 產品模型數據交換標準 Standard for Exchange of Product Model Data
XML 可擴展置標語言 Extensible Markup Language
4 字典標識
4.1 字典供應商
屬性名稱：字典供應商。
屬性定義：被授權注冊字典項目的任何機構。
注釋：ISO 13584-26中規定了標識符，IEC 61360基準字典的源標識是：“0112／2／／／61360_4”。
與ISO 13584-26定義的相反，標準的源標識不包括版本號。
職責：強制的。
值的字符類型：如上面定義的固定代碼。斜線“／”分隔符用于符合ISO 10303-21的物理文件中，在XML等其他媒介中可使用其他分隔符。
4.2 代碼
屬性名稱：代碼。
屬性定義：字典實體的唯一代碼。
注釋：IEC元器件數據字典的代碼是：IEC CDD。
職責：強制的。
值的字符類型：附錄A中定義的GB／T 13000.1字符集中的那些字符。
4.3 版本號
屬性名稱：版本號。
屬性定義：用來控制IEC元器件數據字典(IEC CDD)版本的數字。
注釋：字典的版本號應由6位數字組成。盡管公共ISO／IECEXPRESS信息模型允許更多位數字，IEC體系內應只用6位數字。連續版本號應以遞增的順序發布。如果至少增加一個類或數據元素類型或者當所作的改變影響版本號時，應產生新的字典版本。當發布字典的新版本時，該版本包括上次版本發布以來發生的全部變化。
注：可以通過檢查屬性“當前版本日期”追蹤字典的中間變化。
職責：強制的。
值的字符類型：數字0～9。
4.4 當前版本日期
屬性名稱：當前版本日期。
屬性定義：與IEC元器件數據字典(IEC CDD)當前內容相關的日期。
注釋：字典的日期信息應由10位數字組成。只要修改字典內容，屬性值就應該更新。
示例：“1994-03-21”。
職責：強制的。
值的字符類型：數字0～9和“-”。
4.5 修訂號
屬性名稱：修訂號。
屬性定義：用來管理控制IEC元器件數據字典(IEC CDD)的數字。
注釋：字典的修訂號應由2位數字組成。盡管公共ISO／IEC EXPRESS信息模型允許更多位數字，IEC體系內應只用2位數字。連續修訂號應以遞增的順序發布。由標識符確定唯一的字典任何時候只有一個修訂號流通。
如果既不影響使用(信息交換、數據庫定義等)也不影響字典項目的意義的字典項目屬性改變，或者當進行了打字和拼寫錯誤等編輯變化時，應產生新的字典修訂號。
當版本號改變時，修訂號將重置到起始數字01。
職責：強制的。
值的字符類型：數字0～9。
5 數據元素類型規范屬性
5.1 數據元素類型的信息模型
根據ISO／IEC 11179-3描述的原則，數據元素類型的屬性分為4個主要組：
——識別關聯的屬性；
——語義關聯的屬性；
——值關聯的屬性；
——與實體之間關系相關聯的數據元素類型的關系屬性。
在下面各條中，借助信息模型規定和闡明屬性。
圖2～圖15中給出的數據元素類型信息模型(實體關系圖)應按以下方式閱讀：
——從黑體大寫字母的“實體”開始由內向外；
——用橢圓指出實體和(關聯的)信息對象；
——用橢圓之間的直線指出實體與其關聯信息對象之間的關系；
——與直線一起的文字描述關系的基數性和語義；
——關系與名稱用小寫字母的信息對象的組合構成相關實體的屬性；
——關系與名稱用大寫字母的信息對象的組合構成相關實體的關系；
——圓點分開的兩個數字指出關系的基數性：第一個數字表示相關信息對象出現的最小數，第二個表示出現的最大數；
——語義描述和對應的出現指示放置在關系線的同一邊。
信息模型原理見圖1。
圖1 信息模型原理
實體：DATA ELEMENT TYPE
關系：由…可知
關聯實體：推薦名
屬性：由推薦名可知
注：屬性由關系和有關的實體組成。
基數性：1.1(1且不大于1)
6 翻譯數據
6.2 數據元素類型的語言依賴屬性
數據元素類型的下列屬性依賴語言并且可被翻譯。數據元素類型的翻譯語言依賴屬性集合用實體“翻譯數據”表達(見圖8)。
——推薦名；
——同義名；
——短名；
——定義；
——注解；
——備注；
——值意義。
6.3 項目類的語言依賴屬性
項目類的下列屬性依賴語言并且可被翻譯。項目類的翻譯語言依賴屬性集合用實體“翻譯數據”表達(見圖8)。
——推薦名；
——同義名；
——短名；
——定義；
——注解；
——備注。
6.4 圖的語言依賴屬性
圖的下列屬性依賴語言并且可被翻譯。圖的翻譯語言依賴屬性集合用實體“翻譯數據”表達(見圖8)。
——圖標題。
7 數據元素類型分類
7.1 目的
為了使大的數據元素類型集合更便于管理，應對數據元素類型進行分類。它通過從一般到特殊劃分主體領域、將相關概念放在一起(例如，參照溫度、電壓、電容等相同物理量)和使定位容易來實現。感興趣的領域首先劃分為若干類，它們互補，即它們總體上不重復地包含整個領域。
提供數據元素類型的分類對許多工作有幫助：
——分析數據元素類型集；
——明確定義數據元素類型；
——控制數據元素類型的使用；
——固定數據元素類型屬性有效性的列表。
7.2 一般原則
數據元素類型分類體系應由主類、類和某些情況下子類組成，并按照它們表示的數據種類，分別用大寫字母和兩位數字標識。
數據元素類型有兩個大類：
——定量數據元素類型，也叫度量。它們表示事物可度量特性和現象的值。這些數據元素類型應屬于主類C、E等。該大類中，應根據附錄B給出的表來區分物理和非物理度量。
——非定量數據元素類型，也叫標識和指示符。它們表示數據元素類型的主體標識或特性指示。它們通過代碼、名稱、描述等實現。這些數據元素類型屬于主類A。
7.3 定量數據元素類型
定量數據元素類型應按其度量概念或量分成主類。應該有物理度量和非物理度量主類。在非物理度量類中，應根據表5區分子類財政度量和其他度量。

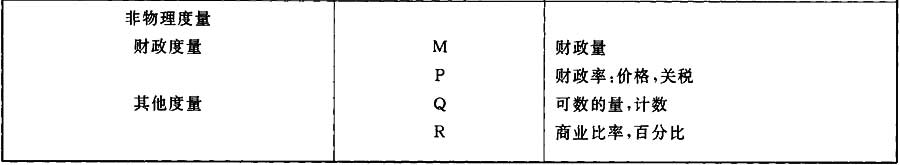

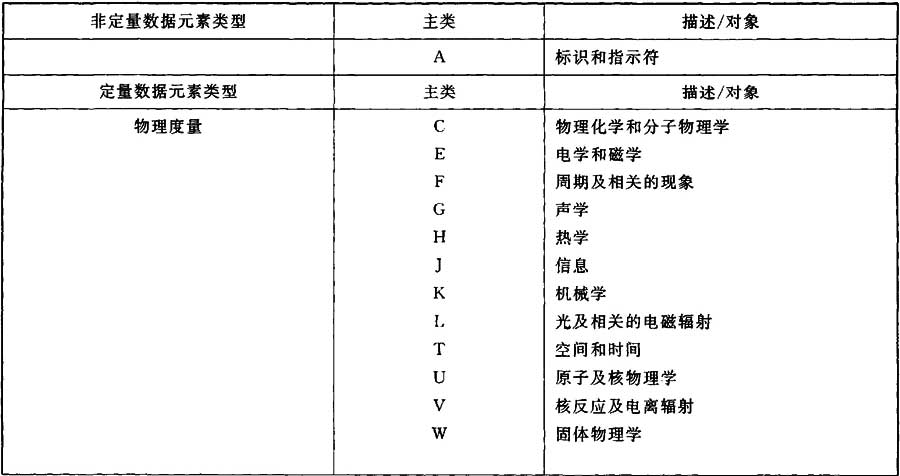

表5 數據元素類型主類和類概況
物理定量數據元素類型的分類應采用下面一般原則完全遵循ISO 31系列的結構。
a) 分類應該有兩個等級：
——主類；
——分別由單個大寫字母和兩位數字標識的類。
b) 除主類J之外的主類應與反映物理主領域(例如，空間和時間、機械學、熱學等)的ISO 31章節對應。
c) 主類應完全像ISO 31一樣分成子類，例如，T10：速度；K01：質量；H12：熱阻。
d) 主類J應以GB／T 5271系列的定義為基礎分成子類。
此外，下面的特殊規則適用：
e) 對于在ISO 31系列不同部分中的量，其完整的物理環境應該對分類起決定性作用，例如，光和聲音的波長分別分在L03或G05類中。
f) 不應使用包含物理常數的ISO類。例如，E32／L06：光速，L18：史蒂芬-波爾茲曼常數。
g) 表示為分?jǐn)?shù)或百分?jǐn)?shù)、附錄B中不包含的同一量的無量綱比，應分入它們來源的量的同一類。
示例：晶體管電流增益分在E01類。
h) 沒有在ISO 31系列中出現的導出量應分在分子的類中，例如，電壓脈沖的陡度(V／s)分在E06類中。
附錄B中以主類字符的字母順序給出定量數據元素類型的數據元素類型分類代碼的完整列表。
7.4 非定量數據元素類型
非定量數據元素類型的值應表示空間、組織、人員、信息、文檔等主體的標識，或數據元素類型的特性指示。因此，這些數據元素類型屬于主類A，并且根據其主體用兩個附加數字標識進一步分類。附錄C給出了這種分類的概況。
8 項目類規范
8.1 使用輔助模式分類和值編碼
為了保證數據元素類型的一致性和容易理解，建議為數據元素類型的定義部分及其相關值使用編碼體系和分類模式。下面的例子說明用分類模式規定封裝外形的形狀。
注：使用時，應該在注解屬性中引用輔助模式。
示例：根據IEC 60191-4中定義的代碼，封裝外形的分類模式以封裝的下列三個特征為基礎：
——外形樣式；
——引出端位置；
——引出端形狀。
基于這些特征，分類的五個等級定義如下：
——一級：外形樣式；
——二級：引出端位置；
——三級：引出端形狀；
——四級：引出端變量；
——五級：體變量(可選)。
處于元器件封裝形狀分類樹最低級的每類的規范包含參考唯一圖形的屬性。該相關圖形包含描述該特定元器件封裝幾何形狀特征尺寸參數的數據元素類型的圖形表示方式。
每個圖由標識符明確標識。每個圖也與源于元器件封裝分類樹中相關類的編碼名稱的描述標識符相關(見9.1.5)。
8.2 項目類規范屬性
本條解釋規范中的類的各種屬性。這些屬性的列表見表6。這些屬性與標識、描述及類和數據元素類型之間的關系相關。

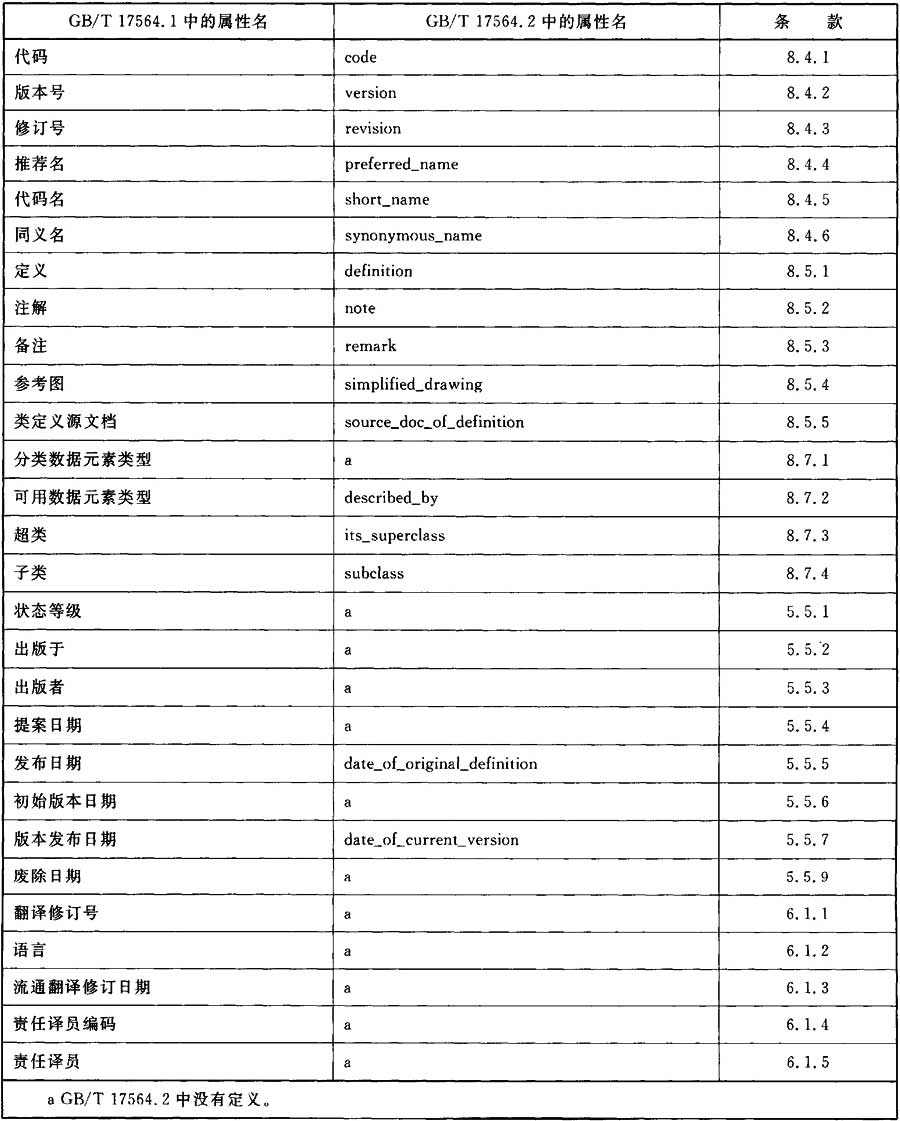

表6 GB／T 17564.1中定義的屬性列表及其在GB／T 17564.2中的對應名稱
8.3 項目類信息模型
項目類是每個項目可用由繼承獲得的同一組數據元素類型描述的項目集合。
項目類屬性分成兩個主要組：
——標識屬性；
——語義屬性。

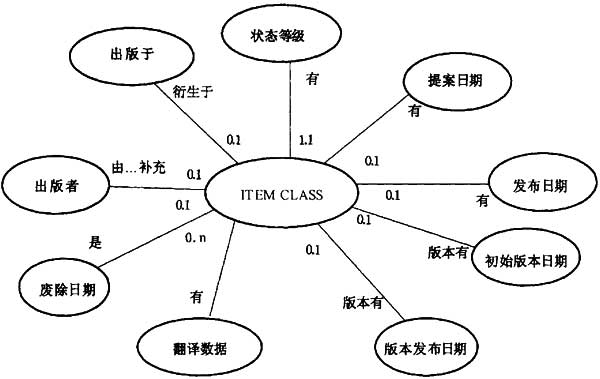

圖10和圖11中給出的項目類的信息模型(實體-關系圖)應該按5.1中對數據元素類型描述的相同規則閱讀。
8.6 管理屬性
圖12示出用來管理項目類的類的可能屬性。
圖12 項目類的管理屬性
項目類的管理屬性與數據元素類型的相同。其定義見5.5。
9 圖規范屬性
9.2 管理屬性
圖15示出用來管理圖的圖的可能屬性。

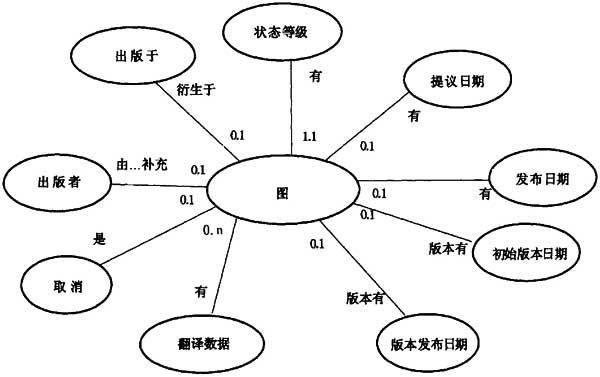

圖15 圖的管理屬性
圖的管理屬性與數據元素類型的相同。其定義見5.5。
附錄A GB／T 13000.1中的字符
附錄A GB／T 13000.1中的字符
本附錄中的字符用于本部分。
——GB／T 13000.1基本多語言平面(BMP)(組00的平面00)00行的所有字符。
——表A.1列出的GB／T 13000.1基本多語言平面其他行的字符。
注1：由于不同系統之間信息的電子交換問題，可能的話，建議采用的字符應限制為ISO／IEC 646的G0集和(或)GB／T 13000.1的00行002至007列。
對于翻譯數據支持的替代語言，可用如Unicode標準定義的全部字符集。
注2：Unicode標準由Unicode聯盟出版，P.O.Box 391476，Mountain View，CA 94039-1476，U.S.A，www.unicode.org。

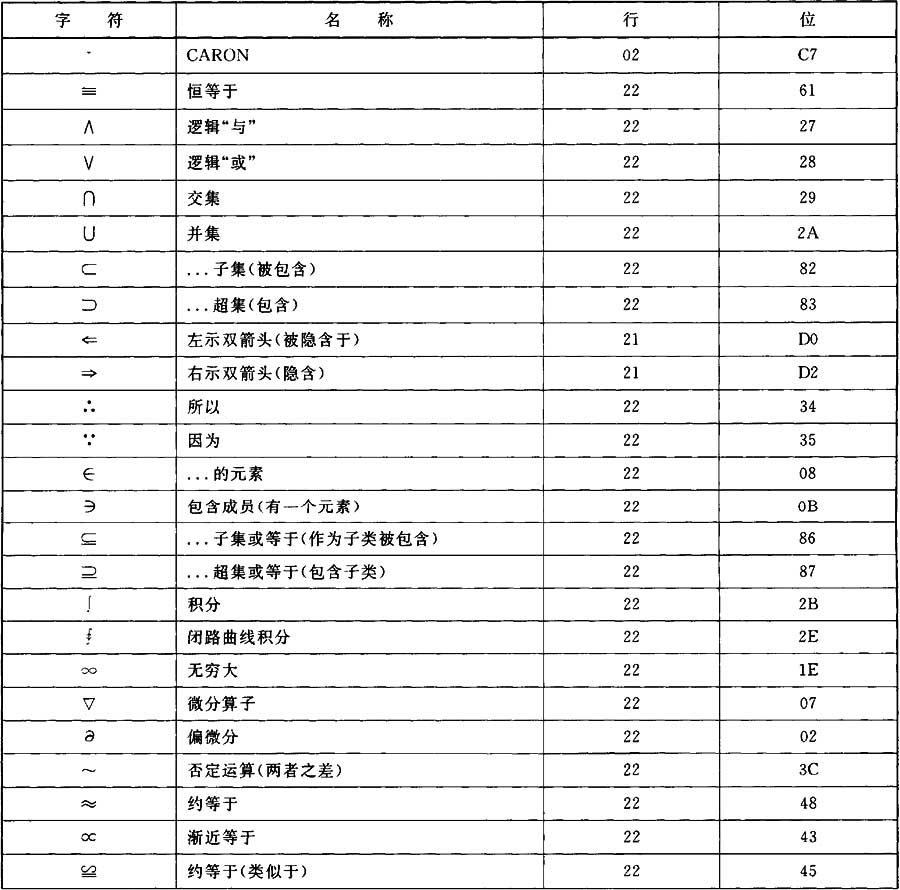

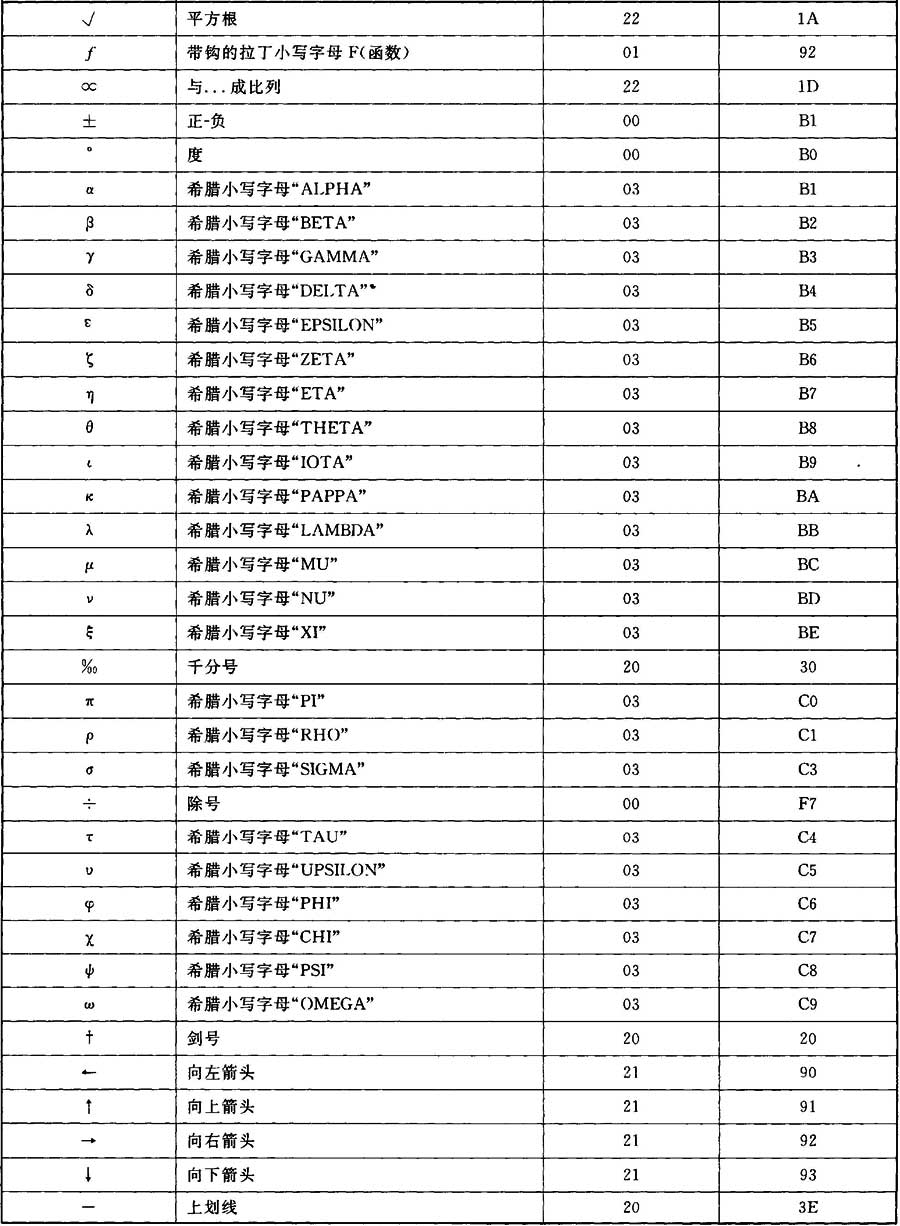

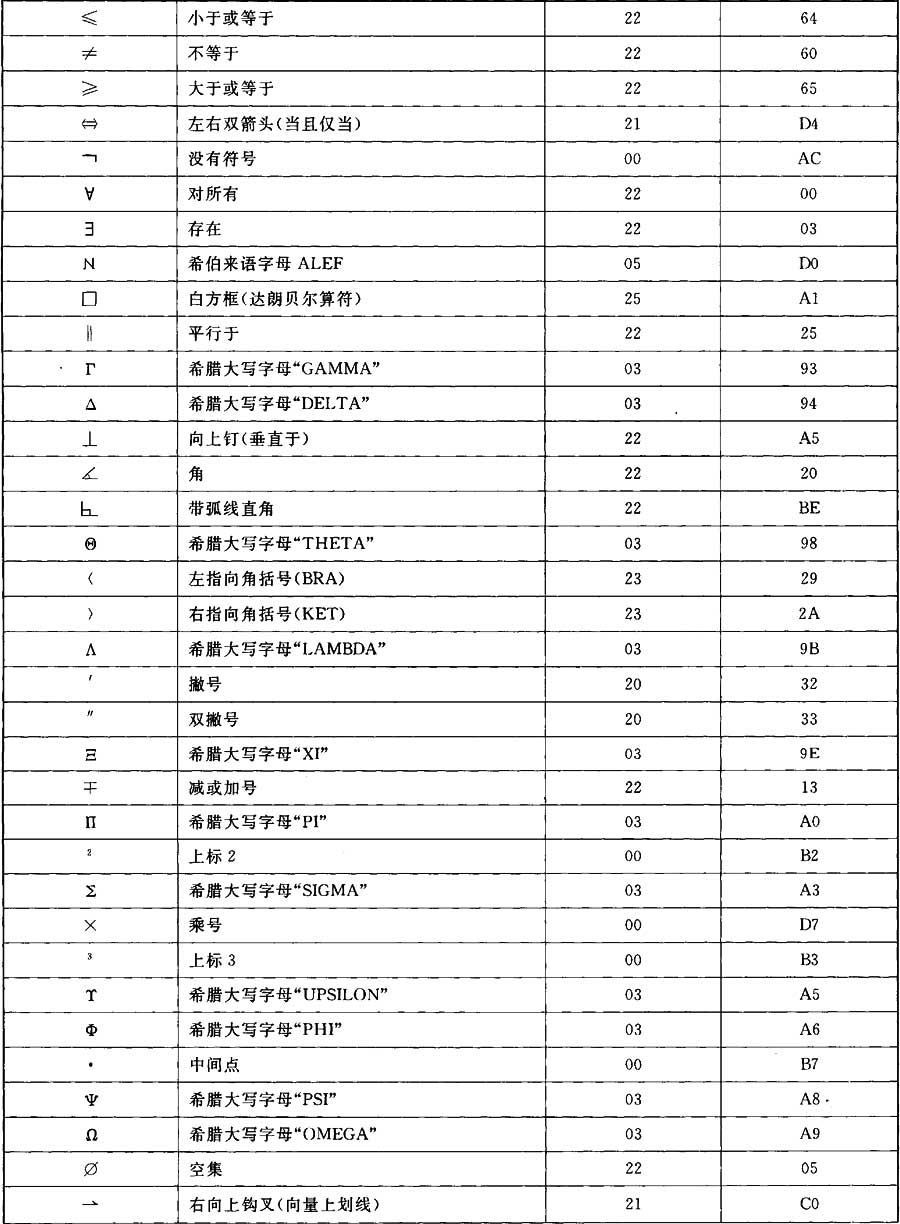

表A.1 -00組-00平面
附錄B 定量數據元素類型的類型分類代碼概況
附錄B 定量數據元素類型的類型分類代碼概況
本附錄中，以主類代碼的字母順序給出完整分類和主類的標題。

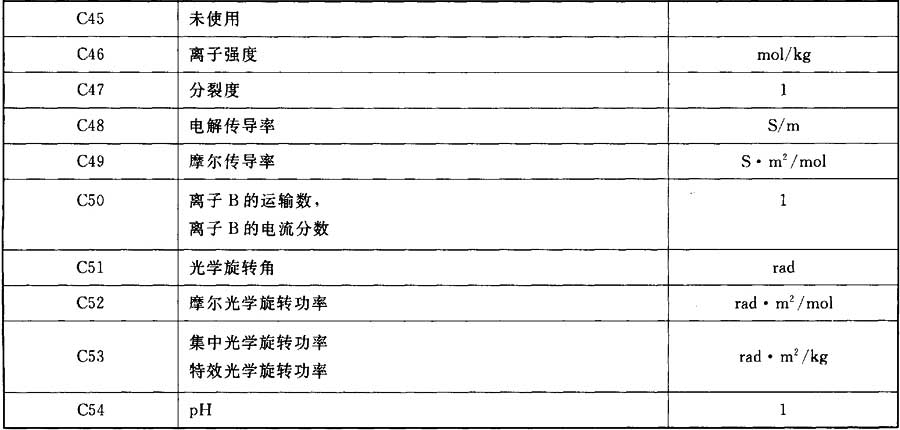

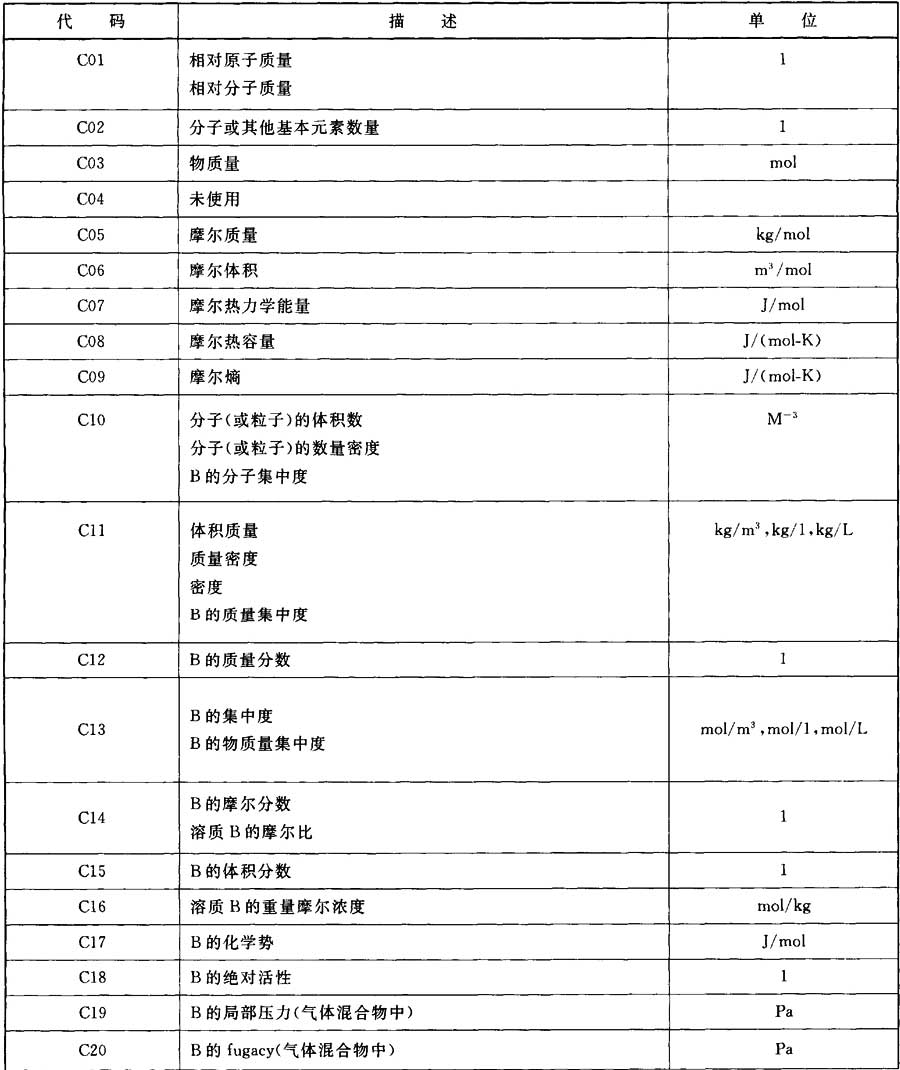

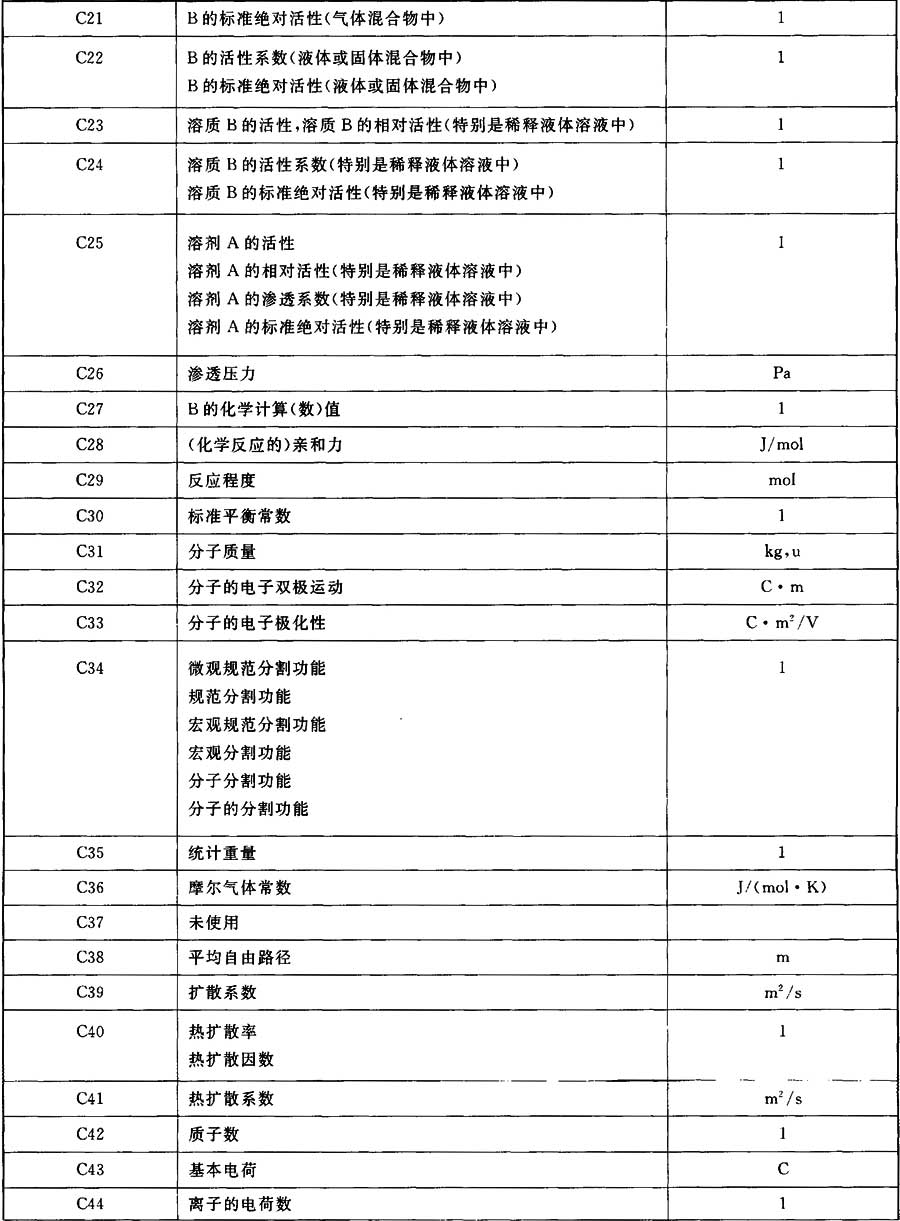

C物理化學和分子物理學(ISO 31-8)

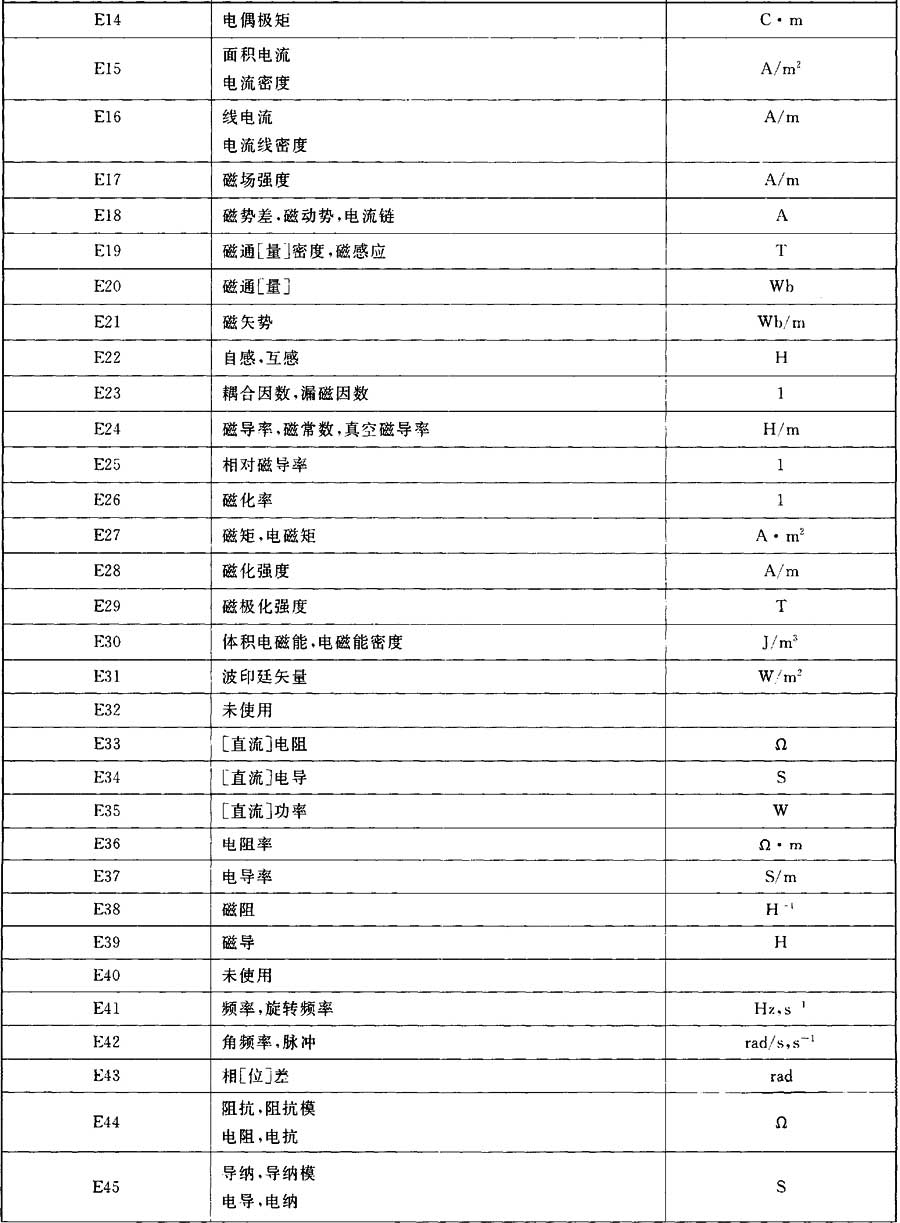

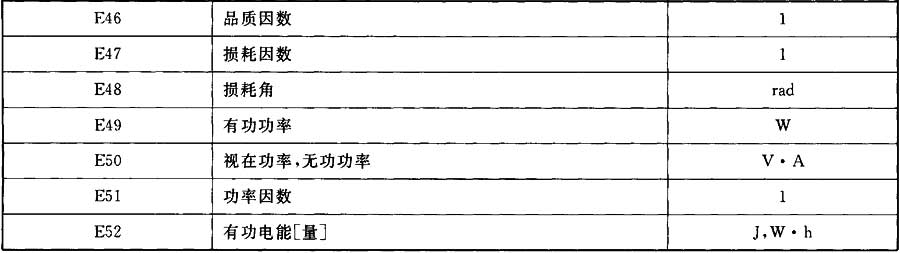

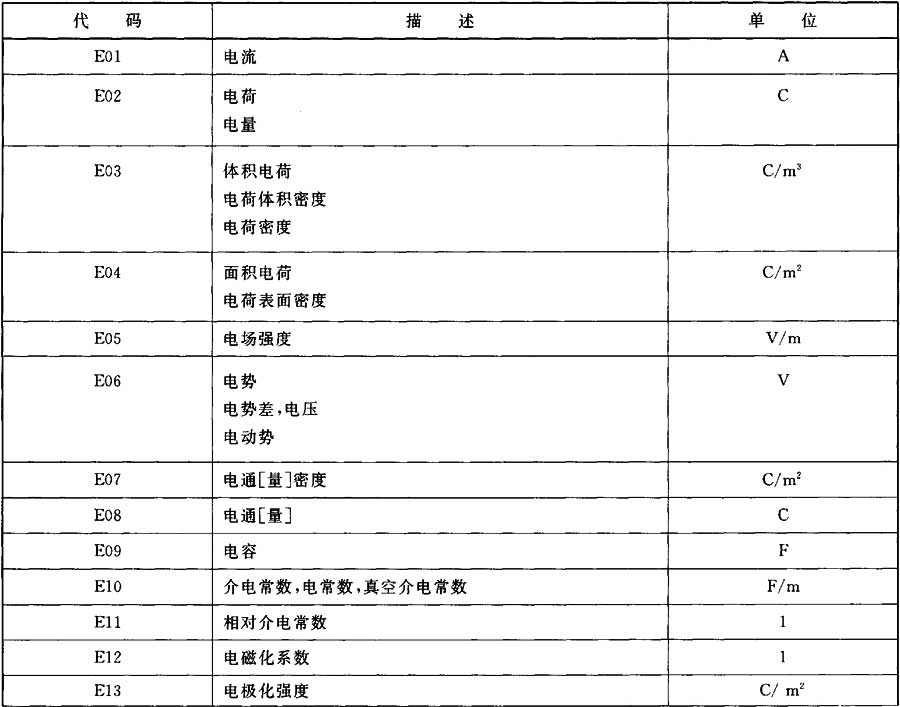

E電學和磁學的量(ISO 31-5)

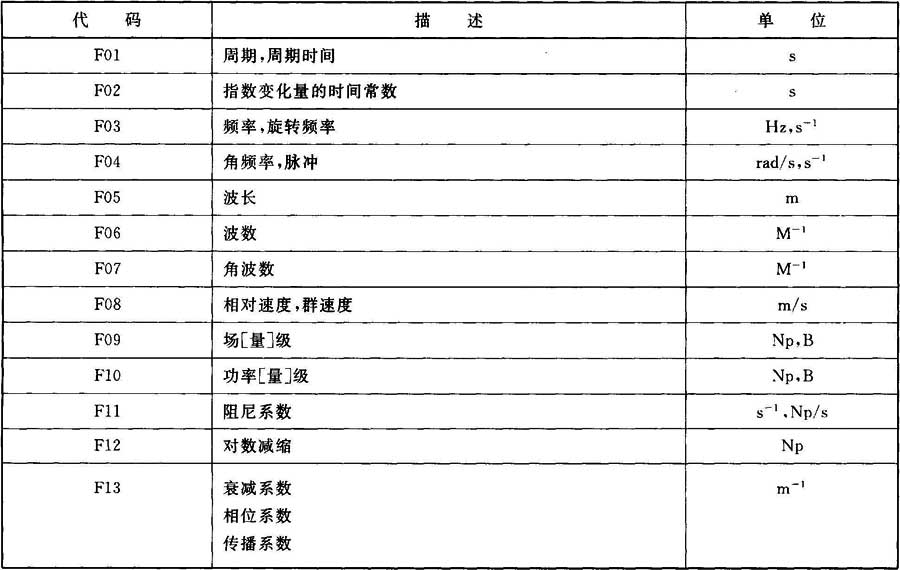

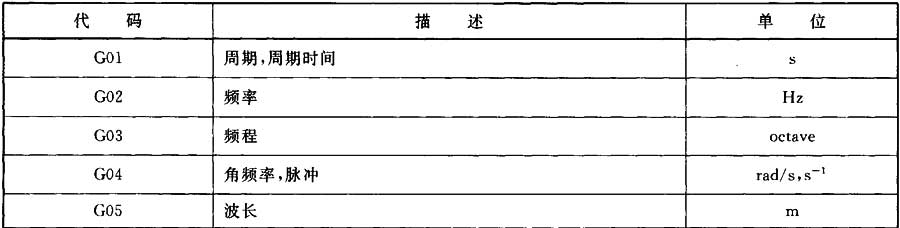

F周期和相關現象的量(ISO 31-2)

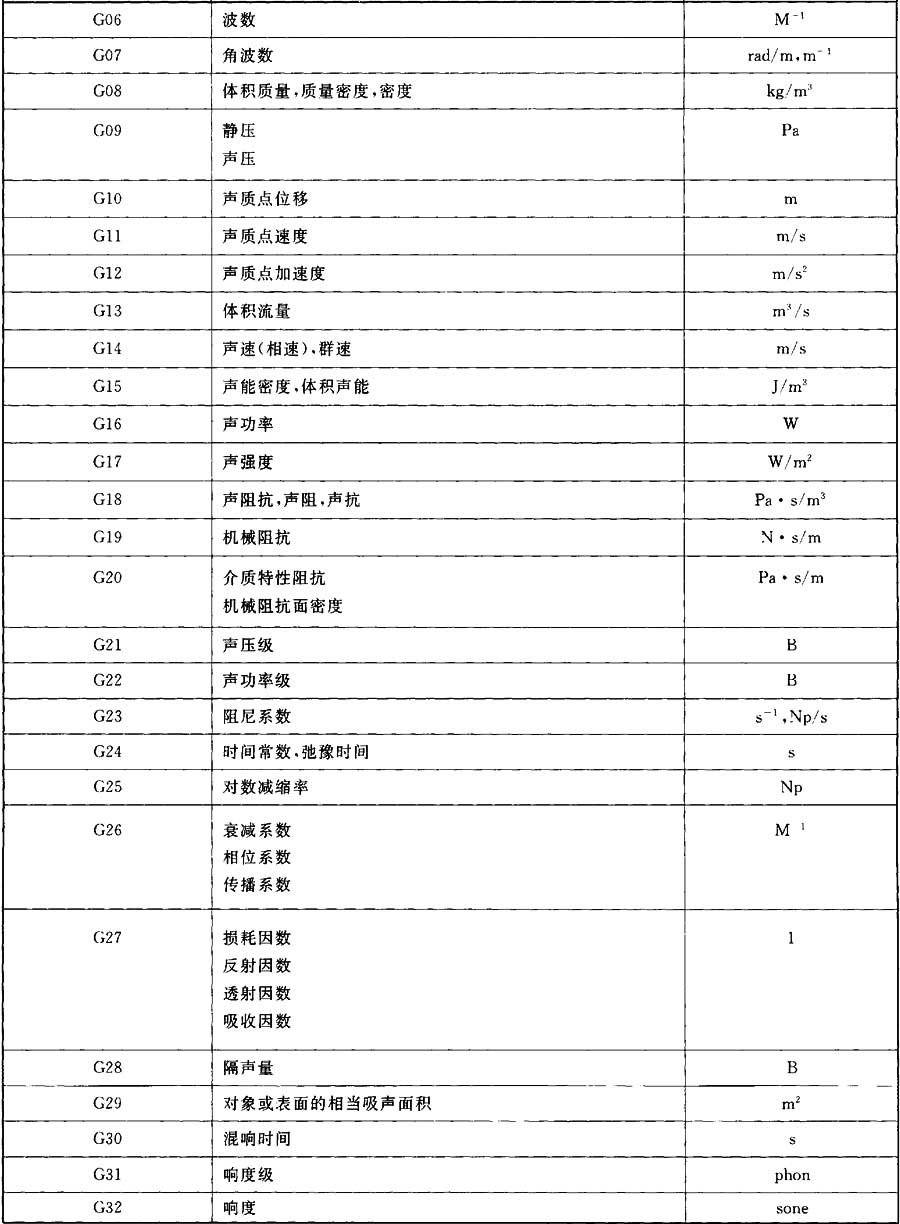

G聲學的量(ISO 31-7)

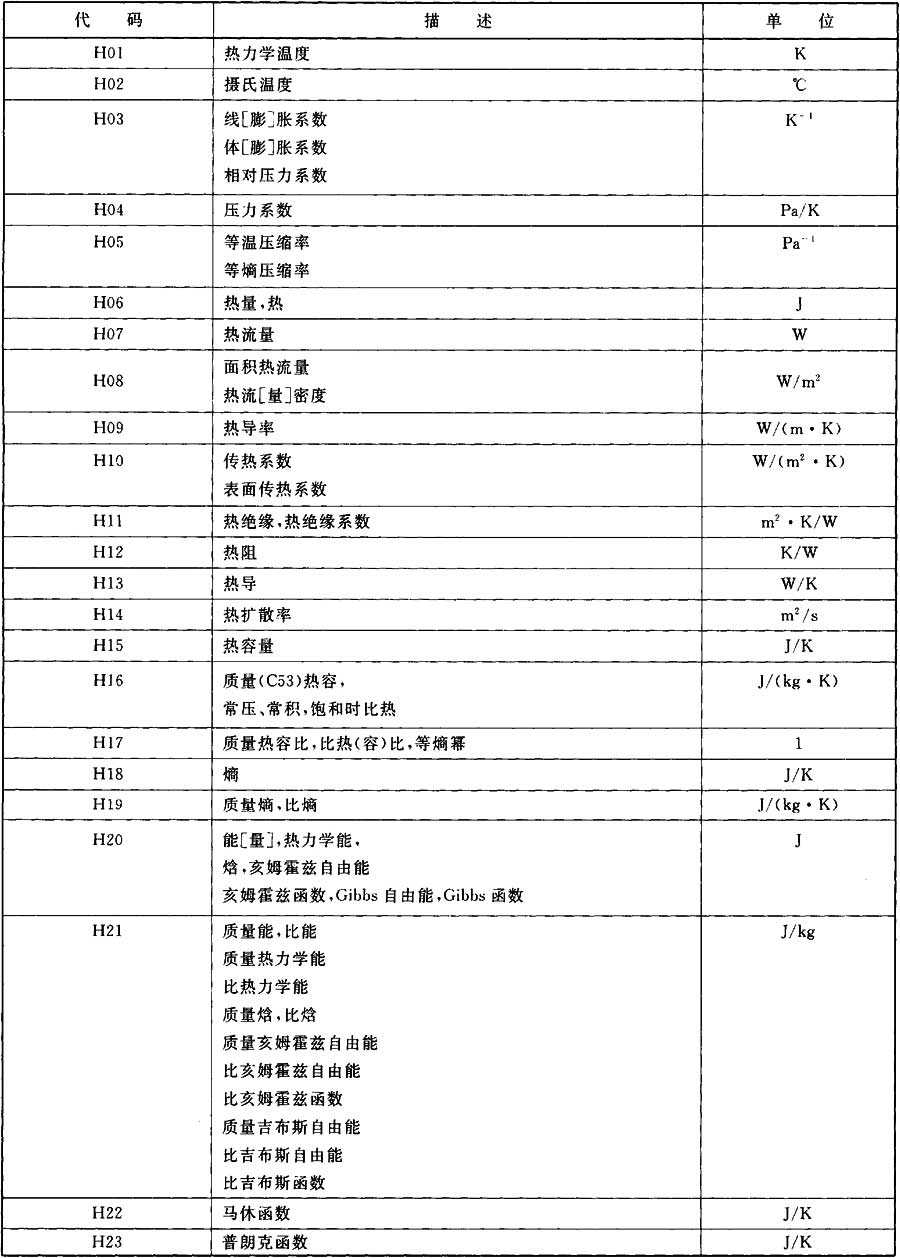

H熱學的量(ISO 31-4)

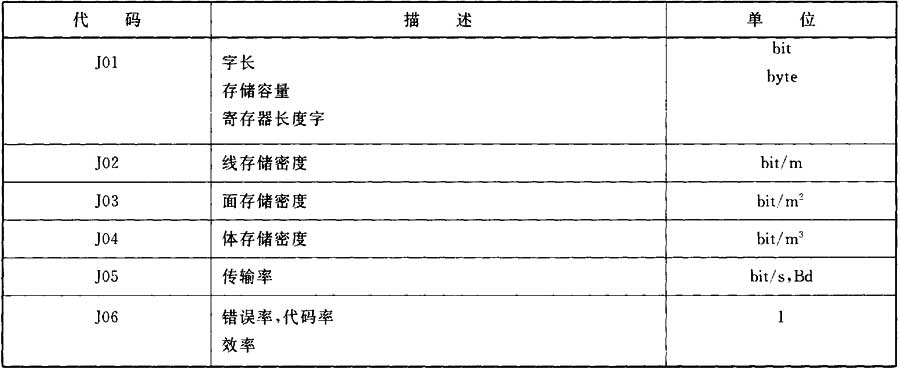

J信息的量

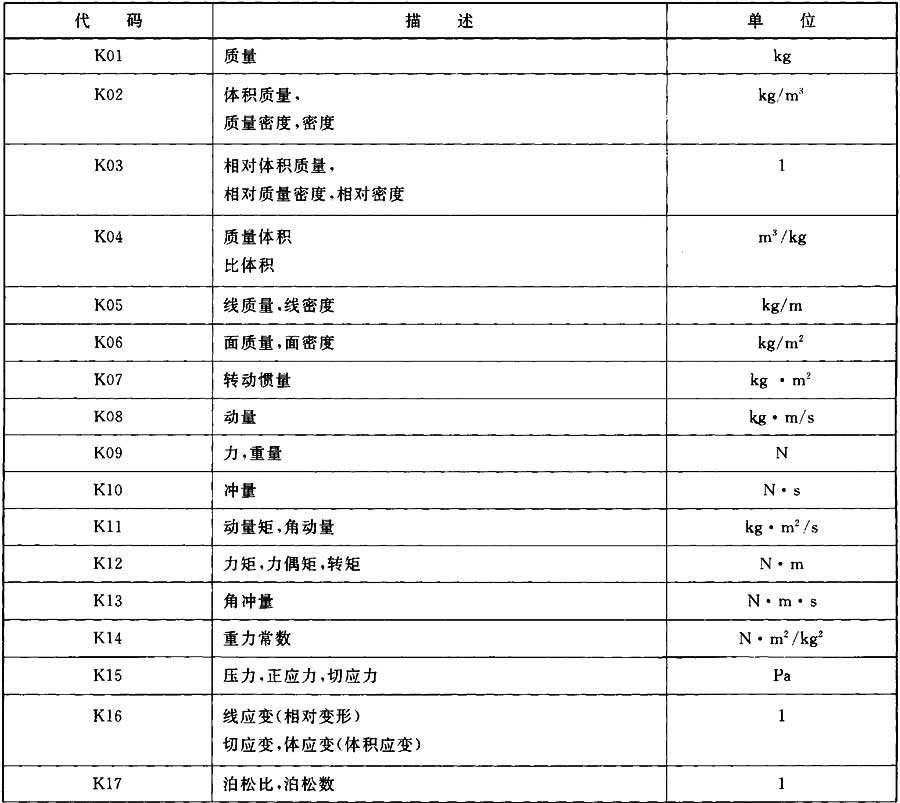

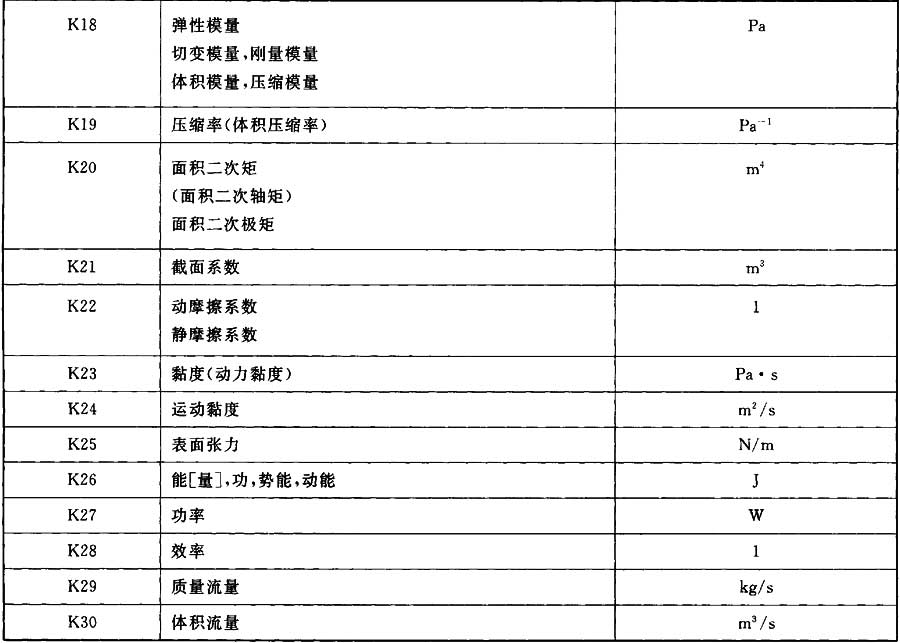

K機械學的量(ISO 31-3)

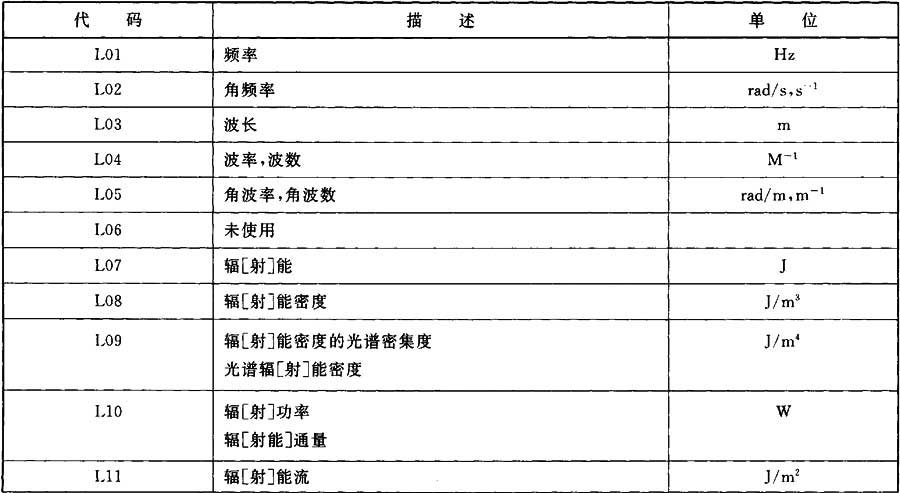

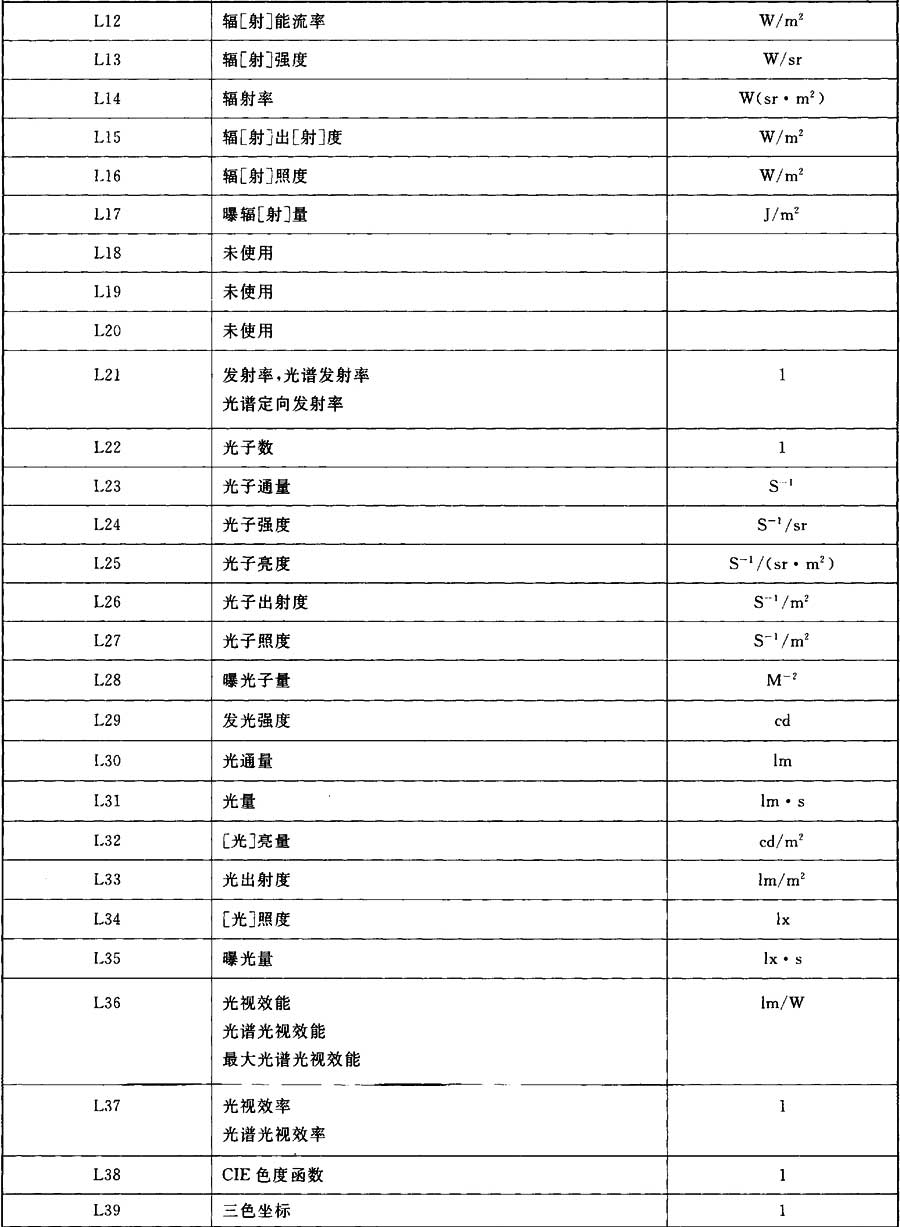

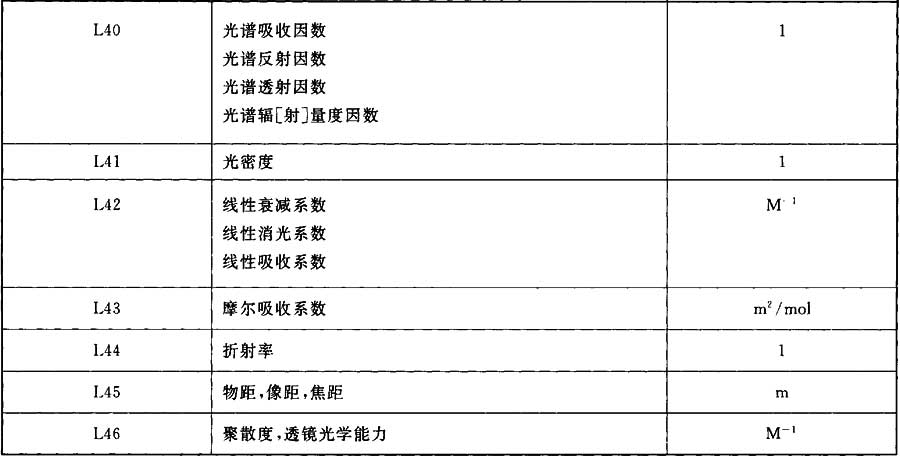

L光和相關電磁輻射的量(ISO 31-6)

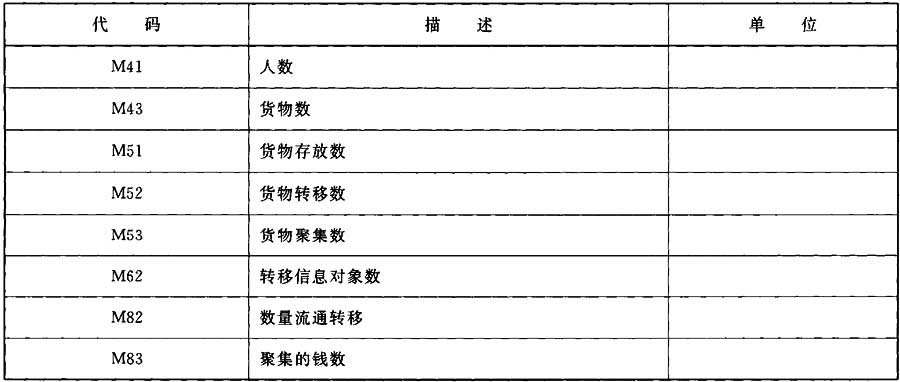

M數量

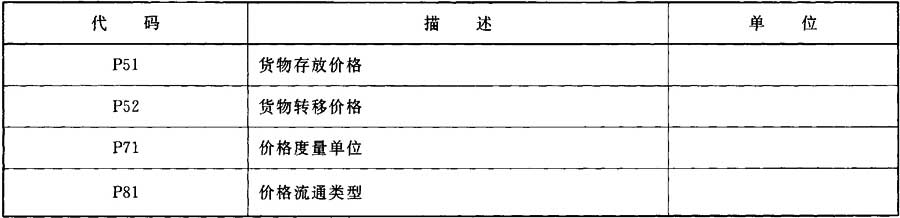

P價格，關稅

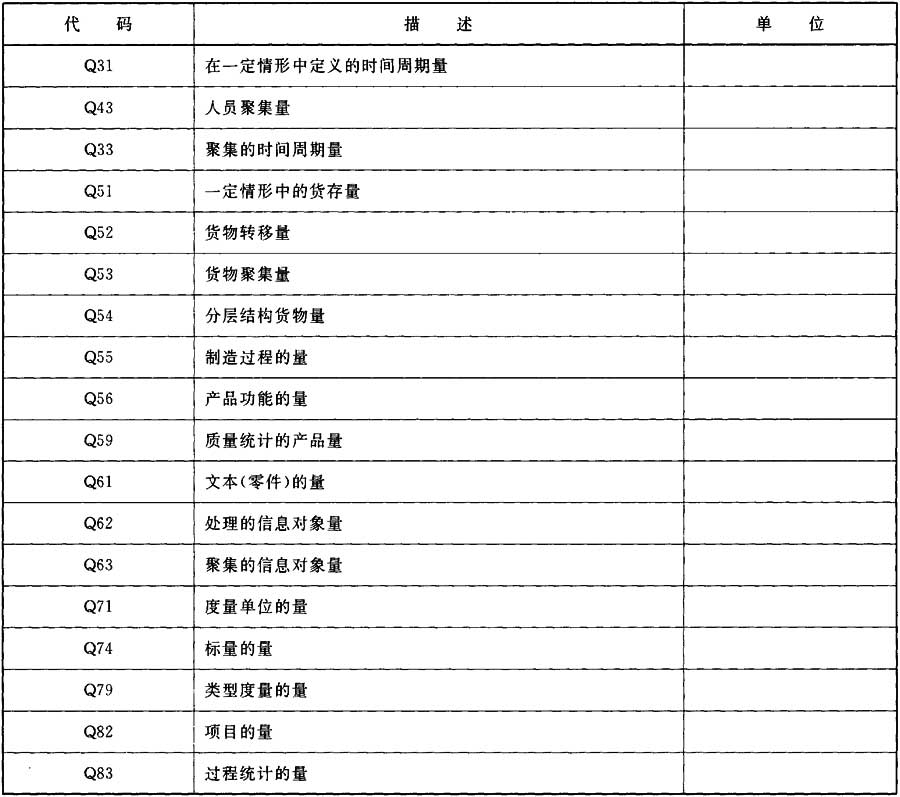

Q無量綱事務量及其計數

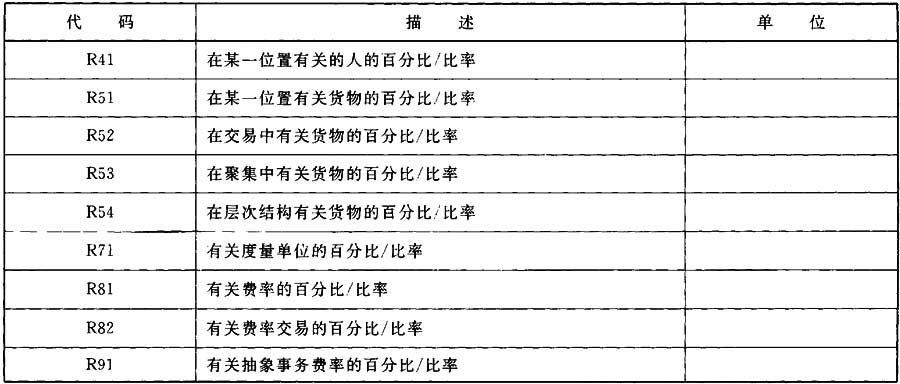

R事務比率和百分比

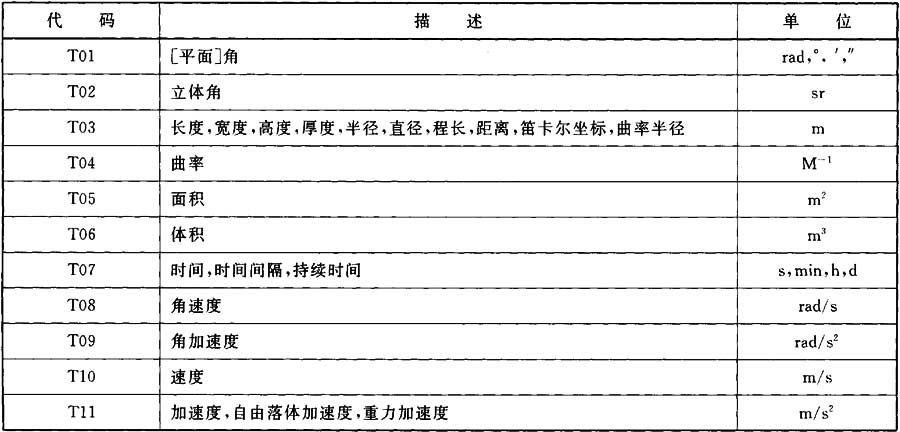

T空間和時間的量(ISO 31-1)
U原子和核物理的量(ISO 31-9)
未分配類型分類代碼。

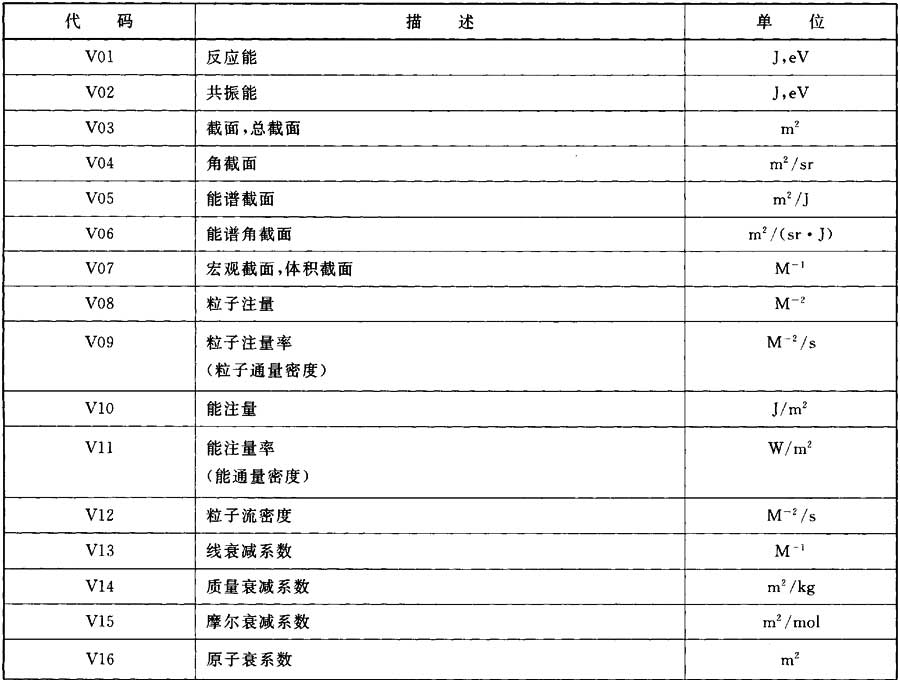

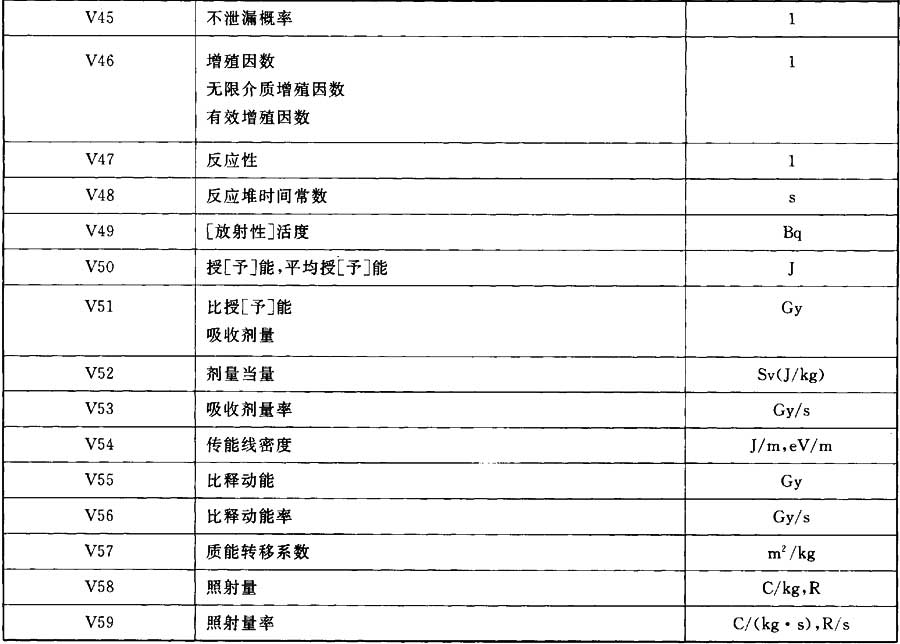

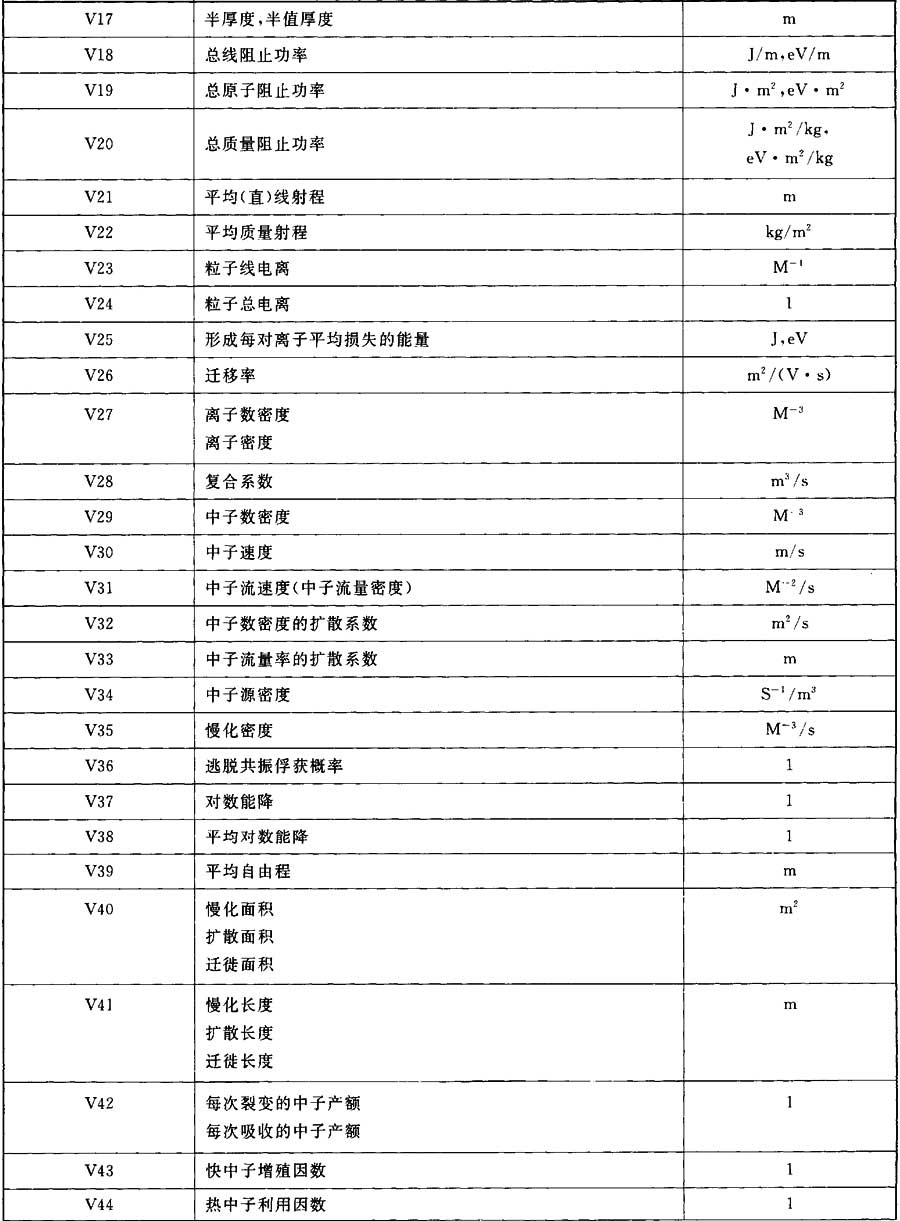

V核反應和電離輻射的量(ISO 31-10)
W固體物理學的量
未分配類型分類代碼。
附錄C 非定量數據元素類型的類型分類代碼概況
附錄C 非定量數據元素類型的類型分類代碼概況

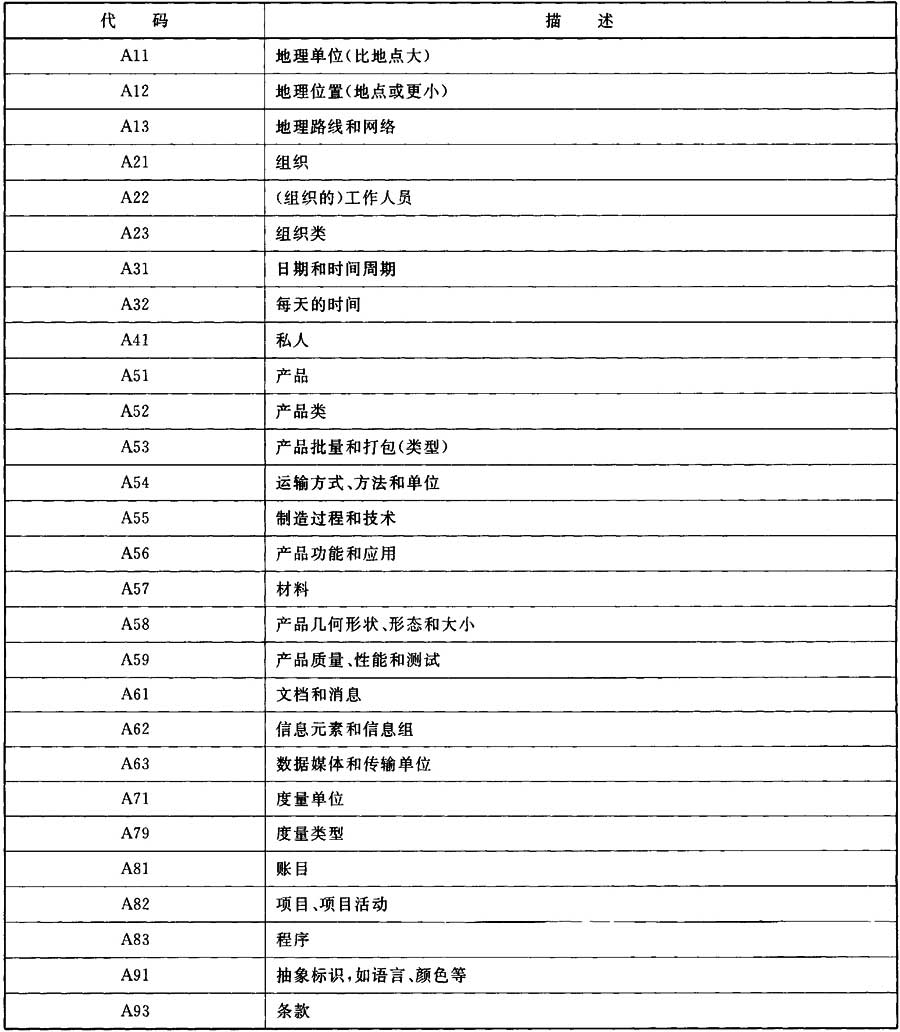

(主類A)
表C.1
附錄D 特征類結構示例
D.1 特征類結構
特征類在GB／T 17645.24中定義為GB／T 17564.2中定義的分類模式的擴展并補充本部分。本質上，特征類允許有項目、材料、幾何形狀等分類模式之外的類定義和特性的相關列表。有了這種便利，能定義將許多相關特性聚合在一起的特征類。然后用類實例類型屬性(5.4.1.2.2)能創建與特征類的鏈接，類實例類型屬性來自整個分類層次里任何類中的特性。這種鏈接使特征類的所有特性在構成鏈接的類內出現，并通過繼承在其任何子類中出現。特征類的主要用途是將相關特性聚合以有效創建比標準中提供的更復雜的數據類型。下面的例子表明可怎樣用特征類創建公差電容的特性。
使用過程中，通過定義包含特征類標識符的類中的特性作為其屬性之一形成與特征類的鏈接。

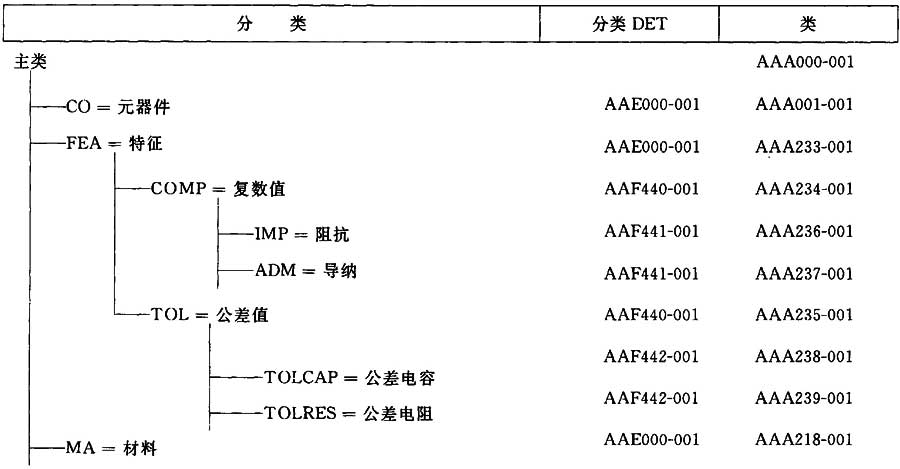

D.2 特征分類模式
下面是分類層次的片斷。它說明特征類怎樣適合整個模式。給出的兩個主要特征類允許使用其他地方?jīng)]有給出的復合值和公差值數據類型。
附錄E 定義字典元素新版本號和(或)修訂號規則
E.1 數據元素類型的屬性變化
提供了兩個概念來標記數據元素類型的更新工作。版本號是數據元素類型的標識部分，而修訂號是數據元素類型的管理控制部分。表E.1給出更新工作(增加、修改、刪減數據元素類型的每個屬性)怎樣影響給出數據元素類型的版本號(V)或修訂號(R)的概況。有時，表示的工作對概念層沒有意義，以及語法上限制在公共字典模式(—)，或者完全禁止(X)。該表不反映創建數據元素類型。修改意味著修改屬性值。

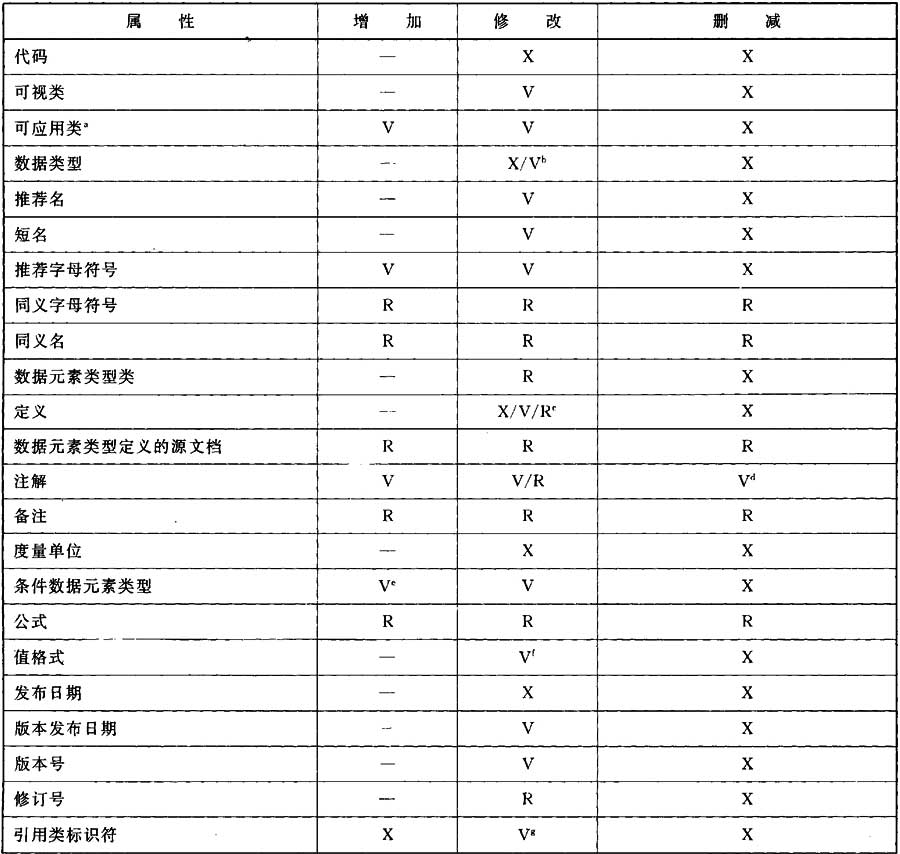

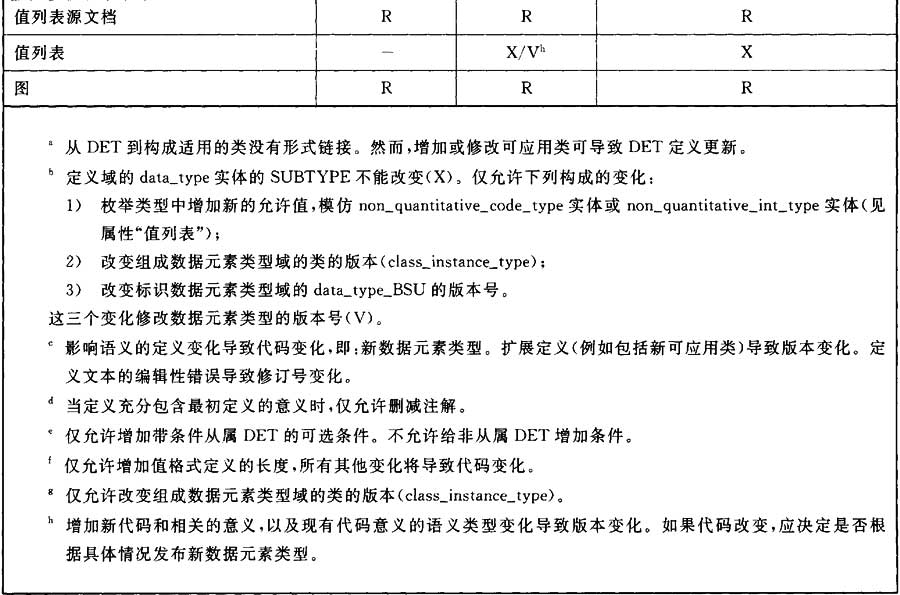

表E.1 DET更新工作配置管理概況
E.2 類的屬性變化
提供了兩個概念來標記項目類的更新工作。版本號是類的標識部分，而修訂號是類的管理控制部分。
表E.2給出更新工作(增加、修改、刪減類的某些屬性)怎樣影響給出類的版本號(V)或修訂號(R)的概況。有時，表示的工作沒有意義，以及語法上限制在公共字典模式(—)，或者完全禁止(X)。該表不反映創建項目類。修改意味著修改屬性值。

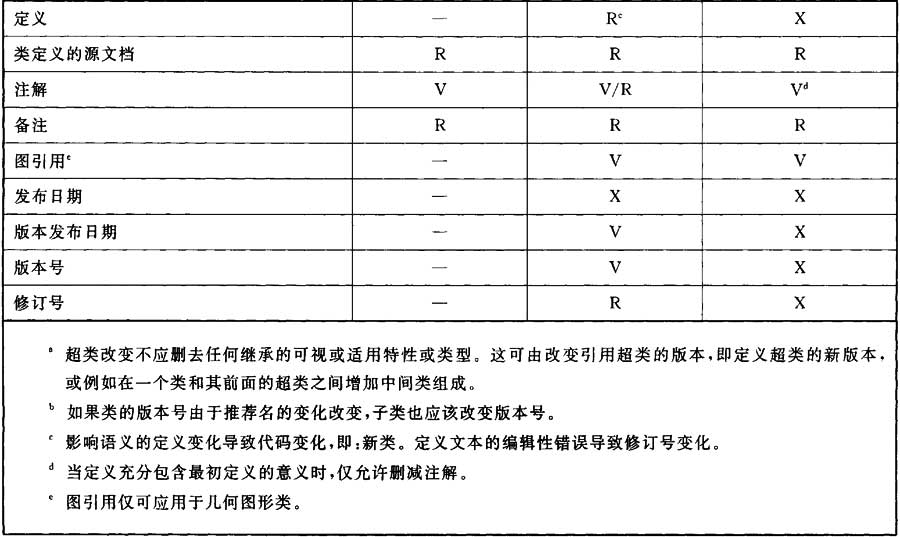

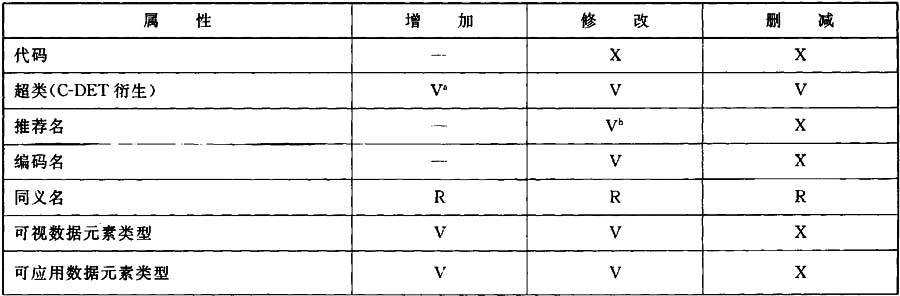

表E.2 類更新工作配置管理概況
附錄F 分類DETS
附錄F 分類DETs
分類DET是具有數據類型“非定量代碼”的特性DET，因此，具有由包含至少兩個項目的值列表組成的值域。當與類關聯時，其基本功能是提供該類的子類列表。因此，在IEC字典內，除分類樹末端外的所有類都有該類的適用特性之一的分類DET。在STEP物理文件中，類及其相關的分類DET(存在時)之間的鏈接由第十四字段，TIEM_CLASS實體中的SUB_CLASS_PROPERTIES構成。
IEC 61360-2的信息模型支持使用分類DET并且是IEC 61360-1的強制要求，盡管采用相同信息模型當前正在開發的某些其他字典沒有選擇利用這一便利。
IEC 61360-1內，要求子類的編碼名與其超類的值列表的值代碼之一相同，不過第2部分的信息模型中沒有包括這一要求。也希望子類的推薦名和與對應值代碼相關的值意義一致，不過，這些既沒有在本部分、也沒有在第2部分要求。
在字典的STEP物理文件中，有兩種方式引用分類DET：
1) 正如上面注解的，通過引用ITEM_CLASS第14字段中的DET；
2) 引用超類的分類DET和其值列表中的代碼的CALSS_VALUE_ASSIGNMENT中。
作為例子，下面是完整的類定義：
#40＝CLASS_BSU(‘AAA003’，‘001’，#1)；
#41＝ITEM_CLASS(40，#42，‘02’，#43，TEXT(‘A set of amplifiers of which each amplifier can be described with the same group of data element types.’)，$，TEXT(‘AMPLIFIERS are active two——port devices essentially designed to produce an output signal of greater power than that of the in-put signal.[IEC 60050(702-09-19)(1992)]’)，$，#30，{#12340，#15000，#15050，#15070，#
16400}，()，()，$，(#16400)，(#44)，‘AMP’)；
#42＝DATES(‘1997-01-01’，‘1997-01-01’，$)；
#43＝ITEM_NAMES(LABEL(‘Amplifiers’)，(LABEL(‘a(chǎn)mplifier’))，LABEL(‘AMP’)，$，$)；
#44＝CLASS_VALUE_ASSIGNMENT(#5840，‘AMP’)
其中，在ITEM_CLASS實體中，用第14字段的實體號#16400引用了分類DET，而且該實體號也出現在第10字段中適用特性的列表末尾。該類的超類具有實體號#30，出現在第9字段，緊挨適用實體的實體號類標之前。編碼名是“AMP”，是ITEM_CLASS實體中的最后(第16)字段。在CLASS_VALUE_ASSIGNMENT實體中，第1個字段，#5840，是與實體號#30定義的超類相關的分類DET的實體號。第2個字段，‘AMP’是該DET中值列表的代碼之一。
附錄G 名稱和定義協定
參考文獻
參考文獻
IEC 60148 半導體器件和集成微電路用字母符號15)
IEC 60191-4：1999 半導體器件的機械標準化 第4部分：半導體器件封裝外形圖類型的劃分和編號系統
IEC 60694 高壓開關設備和控制設備標準的共同技術要求15)
ISO 1000 國際單位制及其應用
ISO 1087-1：2000 術語工作 詞匯 第1部分：理論與應用
ISO 13584-25：2004 工業自動化系統與集成 零件庫 第25部分：邏輯資源：帶聚合值和顯式內容的供應商庫邏輯模型
ISO 29002(all parts) 工業自動化系統和集成 特性數據的變化
ISO／IEC 646：1991 信息技術 信息交換用七位編碼字符集
ISO／IEC 6429 信息處理 七位和八位編碼字符集用的控制功能
ISO／IEC 11179-4 信息技術 元數據注冊系統(MDR) 第4部分：數據定義的形成
ISO／IEC 80000(所有部分) 量和單位
IEC 61360數據字典(IEC CDD)，位于<http：／／std／iec／ch／iec61360>
15)該標準已撤銷并由IEC 60748系列(1984)代替。
16) 該標準已撤銷并由IEC 62271-1(2001)代替。
