（免費下載）GB/T 14048.16-2016 低壓開關設備和控制設備 第8部分：旋轉電機用裝入式熱保護(PTC)控制單元
1 范 圍
1 范 圍
GB/T 14048的本部分規定了控制單元的規則和工業應用，控制單元根據與旋轉電機集成一體的熱檢測器(符合GB/T 13002-2008)的信號執行開關功能。
對于含有特殊特性的正溫度系數(PTC)熱敏電阻檢測器的系統，本部分規定了該系統及其相關控制單元的規則。
PT100檢測器符合IEC 60751的規定，該標準中規定了相應于檢測器溫度的電阻值。
本部分列出了當這種特殊的正溫度系數熱敏電阻檢測器與其關聯控制單元(稱為“A型檢測器”和“A型控制單元”)用于熱保護系統時的配合特性要求。
注：由于控制單元的操作特性取決于熱檢測器的某些方面，因此不可能規定控制單元操作特性的所有要求。熱保護系統的某些要求僅在考慮被保護旋轉電機的特性以及電機內檢測器的安裝方式的情況下才能確定。
鑒于以上原因，對于每種特性必須規定由哪一方負責規定特性值，由哪一方負責一致性驗證，由哪一方負責進行確認試驗。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB/T 2423.5-1995 電工電子產品環境試驗 第2部分：試驗方法 試驗Ea和導則：沖擊(IEC 60068-2-27：1987，IDT)
GB/T 2423.10-2008 電工電子產品環境試驗 第2部分：試驗方法 試驗Fc：振動(正弦)(IEC 60068-2-6：1995，IDT)
GB/T 2828.1-2012 計數抽樣檢驗程序 第1部分：按接收質量限(AQL)檢索的逐批檢驗抽樣計劃(ISO 2859-1：1999，IDT)
GB 4824-2013 工業、科學和醫療(ISM)射頻設備 騷擾特性 限值和測量方法(CISPR 11：2010，IDT)
GB/T 7153-2002 直熱式階躍型正溫度系數熱敏電阻器 第1部分：總規范(IEC 60738-1：1998，IDT)
GB/T 13002-2008 旋轉電機 熱保護(IEC 60034-11：2004，IDT)
GB/T 17626.11-2008 電磁兼容 試驗和測量技術 電壓暫降、短時中斷和電壓變化的抗擾度試驗(IEC 61000-4-11：2004，IDT)
IEC 60068-2-1 環境試驗 第2-1部分：試驗 試驗A：低溫(Environmental testing—Part 2-1：Tests-Test A：Cold)
IEC 60417：2002 設備用圖形符號(Graphical symbols for use on equipment)
IEC 60751：1983 工業鉑金電阻溫度傳感計(Industrial platinum resistance thermometer sensors)
IEC 60751：1983/A1：1986 第1號修改單(Amendment 1，1986)
IEC 60751：1983/A1：1995 第2號修改單(Amendment 2，1995)
IEC 60947-1：2007 低壓開關設備和控制設備 第1部分：總則(Low-voltage switchgear and controlgear—Part 1：General rules)
IEC 60947-5-1：2003 低壓開關設備和控制設備 第5-1部分：控制電路電器和開關元件 機電式控制電路電器(Low-voltage switchgear and controlgear—Part 5-1：Control circuit devices and switching elements—Electromechanical control circuit devices)
IEC 61000-4-2：2008 電磁兼容(EMC) 第4-2部分：試驗和測量技術 靜電放電抗擾度試驗[Electromagnetic compatibility(EMC)—Part 4-2：Testing and measurement techniques—Electrostatic discharge immunity test]
IEC 61000-4-3：2006 電磁兼容(EMC) 第4-3部分：試驗和測量技術 射頻電磁場輻射抗擾度試驗[Electromagnetic compatibility(EMC)—Part 4-3：Testing and measurement techniques—Radiated，radio-frequency，electromagnetic field immunity test]
IEC 61000-4-3：2006/A1：2007 第1號修改單(Amendment 1，2007)
IEC 61000-4-3：2006/A2：2010 第2號修改單(Amendment 2，2010)
IEC 61000-4-4：2004 電磁兼容(EMC) 第4-4部分：試驗和測量技術 電快速瞬變脈沖群抗擾度試驗[Electromagnetic compatibility(EMC)—Part 4-4：Testing and measurement techniques—Electrical fast transient/burst immunity test]
IEC 61000-4-4：2004/A1：2010 第1號修改單(Amendment 1，2010)
IEC 61000-4-5：2005 電磁兼容(EMC) 第4-5部分：試驗和測量技術 浪涌抗擾度試驗[Electromagnetic compatibility(EMC)—Part 4-5：Testing and measurement techniques—Surge immunity test]
IEC 61000-4-5：2005/C1：2009 第1號勘誤單(Corrigendum 1，2009)
IEC 61000-4-6：2008 電磁兼容(EMC) 第4-6部分：試驗和測量技術 射頻場感應的傳導騷擾抗擾度[Electromagnetic compatibility(EMC)—Part 4-6：Testing and measurement techniques—Immunity to conducted disturbances，induced by radio-frequency fields]
IEC 61000-4-8：2009 電磁兼容(EMC) 第4-8部分：試驗和測量技術 工頻磁場抗擾度試驗[Electromagnetic compatibility(EMC)—Part 4-8：Testing and measurement techniques—Power frequency magnetic field immunity test]
IEC 61000-4-13：2002 電磁兼容(EMC) 第4-I部分：試驗和測量技術 交流電源端口諧波、諧間波及電網信號的低頻抗擾度試驗[Electromagnetic compatibility(EMC)—Part 4-13：Testing and measurement techniques—Harmonics and interharmonics including mains signalling at a.c.power port，low-frequency immunity tests]
IEC 6I000-4-13：2002/A1：2009 第I號修改單(Amendment 1，2009)
CISPR 22：2008 信息技術設備的無線電騷擾限值和測量方法(Information technology equipment—Radio disturbance characteristics—Limits and methods of measurement)
3 術語、定義、符號和縮略語
3.2 符號和縮略語
本部分使用了下列符號和縮略語。
EMC 電磁兼容
Ie 額定工作電流(5.3.3)
Ith 約定自由空氣發熱電流(5.3.3)
PTC 正溫度系數
Q 放大系數(9.3.3.13.3)
TFS 系統動作溫度(3.1.18)
TNF 檢測器動作溫度(3.1.17)
Ue 額定工作電壓(5.3.2)
Ui 額定絕緣電壓(5.3.2)
Uimp 額定沖擊耐受電壓(6.1)
Ur 檢測器電路額定電壓(6.1)
Us 額定控制電源電壓(6.1)
4 分 類
4 分 類
在考慮中。
5 特 性
5.1 一般要求
控制單元應規定下列特性(如適用)：
——電器的類型(見5.2)；
——保護系統的電氣額定值(見5.3)；
——特性變化型熱檢測器的電氣額定值(見5.4)；
——控制單元檢測器電路的額定電壓(見5.5)。
5.5 控制單元檢測器電路的額定電壓
預期使用具有額定工作電壓的特性變化型熱檢測器的檢測器電路，其額定電壓(Ur)應由控制單元制造商確定。
當按下文確定的電阻接于預定連接檢測器電路的每一對端子間且控制單元施加額定電壓時，端子間出現的最大電壓即為Ur電壓值。
控制單元斷開，并計及電路中熱檢測器的數量，上述電阻應具有相應于特性曲線的數值，根據特性曲線的形狀，此值可為最大值或最小值。
注：如果是交流電路，額定電壓為峰值電壓，用
表示。
6 產品資料
6.1 資料的內容
制造商應規定下列資料：
標識
a) 制造商名稱或商標；
b) 設計型號或序列號；
c) 本部分標準號。
對A型控制單元應另外在標準號外，增加字母標志“A”。
特性、基本的額定值和使用類別：
d) 額定控制電源電壓(Us)；
e) 控制電源電壓的額定頻率；
f) 控制單元的額定工作電壓(Ue)；
g) 控制單元的額定工作電流(Ie)；
h) 使用類別，或接通和分?jǐn)嗄芰Γ?br/>i) 標明端子標志和檢測器、控制單元及電源的接線電路圖；
j) 控制電路的額定絕緣電壓(Ui)；
k) 與控制單元一起使用的熱檢測器的種類，檢測器電路額定電壓(Ur)(如適用)；
l) 封閉式電器的IP代碼；
m) 相應于EMC發射水平的設備等級及維持該等級所必需的特定要求；
n) 抗擾度等級及維持該等級所必需的特定要求；
o) 額定沖擊耐受電壓Uimp；
p) 額定動作溫度。
6.2 標志
IEC 60947-1：2007中5.2適用，并補充如下。
——6.1 d)～p)的數據應標志在電器上(推薦)或制造商發布的說明書中；
——c)和l)的數據應標志在電器上。
6.3 安裝、操作和維修說明
IEC 60947-1：2007中5.3適用，并補充如下：
制造商應提供說明，建議用戶在涉及EMC要求時應采取何種措施。
7 正常的使用、安裝和運輸條件
7 正常的使用、安裝和運輸條件
IEC 60947-1：2007中第6章適用。
8 結構和性能要求
9 試 驗
9.2 驗證結構要求
IEC 60947-1：2007中8.2適用并補充要求見8.1。
附錄A 用于熱保護系統的熱檢測器
A.1 A型檢測器的關聯特性
為確保檢測器連同其控制單元的動作溫度(TFS和復位)符合本部分，檢測器應滿足以下要求：
A型檢測器的電阻-溫度特性

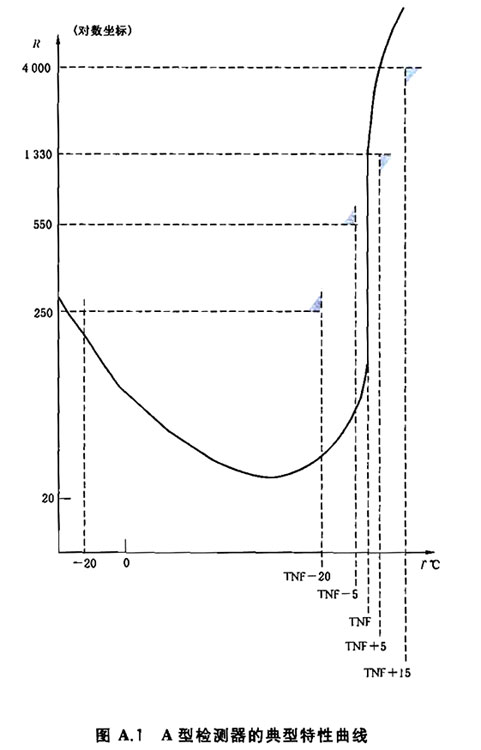

每一個檢測器的電阻，在指定的溫度(參考額定動作溫度TNF)下，應滿足下列條件，并按照A.2規定的試驗(見圖A.1)進行驗證：
a) 當溫度為TNF－5K，且所有的測量電壓不大于2.5V(直流)時電阻值應≤550Ω；
b) 當溫度為TNF＋5K，且所有的測量電壓不大于2.5V(直流)時電阻值應≥1330Ω；
c) 當溫度為TNF＋15K，且所有的測量電壓不大于7.5V(直流)時電阻值應≥4000Ω；
d) 當溫度為-20℃～TNF－20K，且所有的測量電壓不大于2.5V(直流)時電阻值應≤250Ω；
推薦三個檢測器串聯連接，若串聯的檢測器多于3個，則在溫度為-20℃～TNF－20K中的任一溫度下，每一個檢測器的最大電阻值應保證使多個檢測器串聯電路的總電阻值不超過750Ω。
注 1：-20℃～TNF－20K范圍內的確切電阻值并不重要，但要注意在適用工作條件下所有檢測器最小電阻值通常均大于20Ω。
注 2：溫度低于-20℃時，電阻值可大于250Ω。
注 3：當施加的電壓為2.5V及以下時(TNF＋15K點除外，該點施加的電壓允許達到7.5V)，以上電阻值和相應的動作特性容差是正確的。如果是施加的電壓超過上述值，則檢測器及其控制單元的性能可能不符合正常的動作特性容差。
附錄B 特殊試驗
B.1 動態斷線檢測
在考慮中。
B.2 特殊試驗——濕熱、鹽霧、振動和沖擊
對于特殊試驗，IEC 60947-1：2007中的附錄Q適用，并補充如下。
當IEC 60947-1：2007中表Q.1需要驗證操作性能時，可進行“A型控制單元的閉合與斷開驗證”。
將一可變電阻值插入用于連接熱敏電阻檢測器的每對端子之間時進行該試驗。應滿足下列條件：
a) 當電阻值小于或等于750Ω時，控制單元應閉合或能夠復位，為驗證該性能，可將一個可變電阻設置為此值進行試驗。如有疑問，也可設置在一個更小的電阻值上進行試驗；
b) 增大電阻(約以250Ω/s的速率勻速增加)，當電阻值處于1650Ω～4000Ω范圍內時控制單元應斷開；
c) 使控制單元保持在脫扣狀態約1min，之后電阻值應以不大于250Ω/s的速率勻速減小，當阻值處于1650Ω～750Ω范圍內時控制單元應閉合或能夠復位。
振動試驗應在處于“閉合”及“斷開”狀態的電器上進行。
試驗期間控制單元不能脫扣。試驗可在任意電流/電壓值下進行，以檢測輔助觸頭。
沖擊試驗應在處于“斷開”狀態的電器上進行。
對于IEC 60068-2-1中的干熱試驗Bd、濕熱試驗和低溫試驗Ab或Ad(如合適)，電器在預處理階段時不應脫扣。應進行a)～c)的功能試驗。
干熱和低溫試驗的功能試驗應在最后1h期間在試驗溫度下進行。
對于低溫試驗，電器不應在預處理及試驗時通電，功能試驗除外。
對于干熱試驗，電器不應在預處理、試驗及功能試驗時通電。
經制造商同意，可減少恢復期的持續時間。
鹽霧試驗之后，若經制造商同意，可清洗產品。
