（免費下載）GB/T 14048.7-2016 低壓開關設備和控制設備 第7-1部分：輔助器件 銅導體的接線端子排
1 基本要求
1.1 范圍
GB 14048的本部分規定了主要用于工業或類似用途的安裝在支架上為銅導線提供電氣連接以及機械連接的螺紋型或非螺紋型接線端子排的要求。
本部分適用于額定電壓交流不超過1000V1)、頻率至1000Hz或直流不超過1500V電路中，用于連接截面積為0.2mm2～300mm2(AWG24／600kcmil)經過或未經過特殊加工的圓銅導線的接線端子排。
注：AWG是“美國線規”的縮寫
kcmil＝1000cmil
1cmil＝1圓密耳＝直徑1密耳的圓面積
1mil＝1／1000英寸
下列產品可采用本部分作為指南：
——需要在導線上加裝特殊裝置的接線端子排，如快速連接端頭或繞接連接等；
——借助棱邊或尖端穿刺絕緣來實現與導線直接接觸的接線端子排，如絕緣轉移連接件等；
——特殊類型的接線端子排，例如帶有二極管或變阻器或類似元器件支架的接線端子排。在引用GB 14048.1-2012時，本部分中使用術語“夾緊件”代替“端子”。
1.2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB／T 5169.5-2008 電工電子產品著火危險試驗 第5部分：試驗火焰 針焰試驗方法 裝置、確認試驗方法和導則(IEC 60695-11-5：2004，IDT)
GB 14048.1-2012 低壓開關設備和控制設備 第1部分：總則(IEC 60947-1：2011，MOD)
ISO 4046-4：2002 紙、紙板、紙漿及相關術語 詞匯 第4部分：紙和紙板等級和轉換產品
1) 交流額定電壓1140V的電器可參照本部分執行。有關電器的性能等要求由制造商和用戶協商確定。
2 術語和定義
2.1
接線端子塊 terminal block
具有一個或多個彼此絕緣的接線端子組件，且預定裝在一個支架上的絕緣部件。
注：本部分出現的接線端子排(terminal blocks)是由多個接線端子塊組合而成。
2.2
額定截面積 rated cross-section
制造商規定的所有可連接類型的導線的最大截面積值，導線為硬線(單芯線和多股線)和軟線，某些發熱、機械和電氣的技術要求與此值相關。
2.3
額定連接能力 rated connecting capacity
接線端子塊所設計連接導線的截面積的范圍，如適合，也包括連接導線的根數。
3 分類
3 分類
根據下述準則區分不同類型接線端子排：
——接線端子塊安裝到支架上的方法；
——極數；
——夾緊件類型：螺紋型夾緊件或非螺紋型夾緊件；
——接入預制導體的能力(見GB 14048.1-2012中2.3.27)；
——具有相同或不同夾緊件的接線端子組件；
——每個接線端子組件上的夾緊件數目；
——工作條件。
4 特性
4.1 特性概述
接線端子塊的特性是：
——接線端子塊的型式(見4.2)；
——額定值和極限值(見4.3)。
4.2 接線端子塊的型式
應規定以下內容：
——夾緊件的型式(如螺紋型、非螺紋型)；
——夾緊件的數目。
5 產品信息
5.1 標志
接線端子塊應具有字跡清晰、經久耐用的標志，并標明下列內容：
a) 便于識別的制造商名稱或商標；
b) 型號，據此可從制造商或其產品目錄中查到有關數據。
5.2 附加資料
適用時，制造商應在數據手冊、產品目錄中或包裝上規定以下內容：
a) GB／T 14048.7，如果制造商聲明產品符合本部分；
b) 額定截面積；
c) 額定連接能力(如果與表2數據不同時)，包括可同時連接的導線根數；
d) 額定絕緣電壓(Ui)；
e) 額定沖擊耐受電壓(Uimp)(當有規定時)；
f) 使用條件(如果與第6章的規定不同時)；
g) 約定自由空氣發熱電流(Ith)。
注：約定自由空氣發熱電流(Ith)是不封閉電器在自由空氣中進行溫升試驗時的最大試驗電流值，見GB 14048.1-2012中4.3.2.1。
6 正常使用、安裝和運輸條件
6 正常使用、安裝和運輸條件
GB 14048.1-2012中第6章適用。
7 結構和性能的要求
7.3 電磁兼容性(EMC)
GB 14048.1-2012中7.3適用。
8 試驗
8.1 試驗類別
GB 14048.1-2012中8.1.1適用，并補充下列內容：
本部分不規定常規試驗。8.3.3.5規定的額定截面積的驗證是特殊試驗，其他試驗均為型式試驗。
8.2 一般要求
除非另有規定，被試接線端子排應是新的、清潔的，并在正常使用條件下(見GB 14048.1-2012中6.3)安裝在周圍溫度為(20±5)℃的環境中。
注：“正常使用”是指五個接線端子塊安裝在支架上，如適用，在未封閉末端加一個擋板并加固定器固定。
試驗應按條款次序進行。
每個試驗都應在新的、獨立的試品上進行。
8.3.3.2和8.3.3.3規定的試驗在同一樣品上進行。
導線表面應無污染和腐蝕，以免降低其性能。
剝離導線絕緣時應注意避免切斷、劃傷、刮擦導線或?qū)Ь€產生其他損害。
在制造商規定應對導線端部作特殊加工的情況下，應在試驗報告中說明所采用的加工方法。
試驗用的導線類型(硬線或軟線)按照制造商的規定。
如果其中有一個接線端子塊不能通過其中的一項試驗，則需在第二組接線端子排上重復試驗，此時全部接線端子塊均應通過重復試驗。如果這項試驗是一個試驗順序的一部分，則全部試驗順序都應重復進行。
8.5 耐非正常熱和火試驗
熱特性用針焰試驗檢測。
試驗應按GB／T 5169.5-2008的規定在三個接線端子塊的一組夾緊件上連續進行。
試驗室應無通風，并有足夠大的空間，以確保適當?shù)目諝夤?yīng)。
試驗進行之前，接線端子排在周圍空氣溫度15℃～35℃之間，相對濕度45％～75％之間的環境中存放24h。
經過預期處理后，接線端子塊被安裝在合適的支架上，并且用適當?shù)姆椒ü潭ㄒ允菇^緣側壁平行于其下部的墊層。(見圖3)
不連接導線。
放在下面的墊層由約10mm厚的松木板其上鋪一層絹紙(根據ISO 4046-4：2002中4.215，克重在12g／m2～30g／m2之間)構成，墊層被放置在連接端子塊下距離接線端子塊(200±5)mm。
試驗火焰，按GB／T 5169.5-2008中圖1a)調整，推薦與絕緣側壁成45°角的范圍內。
在夾緊件區域之內，應使火焰尖端和絕緣側壁接觸(見圖4)。
火焰施加10s，對于絕緣板厚度小于1mm和／或其面積小于100mm2，火焰施加5s。
在移開火焰之后，在點燃的情況下測量持續燃燒時間。
持續燃燒時間是指從火焰被移開的瞬間直至接線端子塊的火焰或輝光熄滅的時間間隔。
在被點燃的情況下如果持續燃燒時間小于30s，則認為被試接線端子排通過本試驗。
此外，如果從接線端子塊上掉落的燃燒顆粒落至松木板的絹紙上，絹紙不應被點燃。

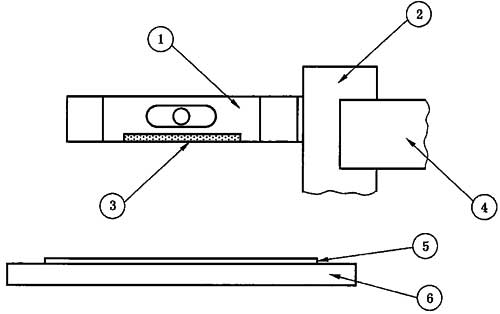

說明：
①——接線端子塊；
②——接線端子塊支架；
③——絕緣側壁；
④——固定裝置；
⑤——絹紙；
⑥——松木板。
圖3 試驗布置圖(根據8.5)

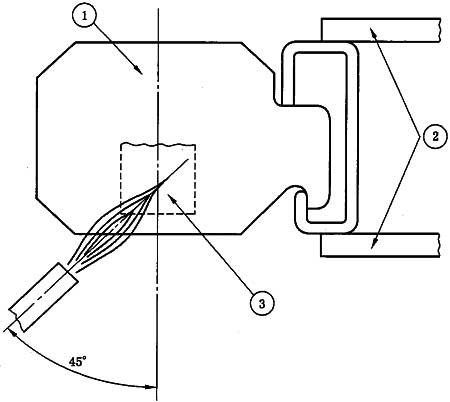

說明：
①——接線端子塊；
②——固定裝置；
③——夾緊件的夾緊部分。
圖4 試驗火焰接觸點(從放置在接線端子塊下面的墊層觀看)
附錄A
附錄A
空 白

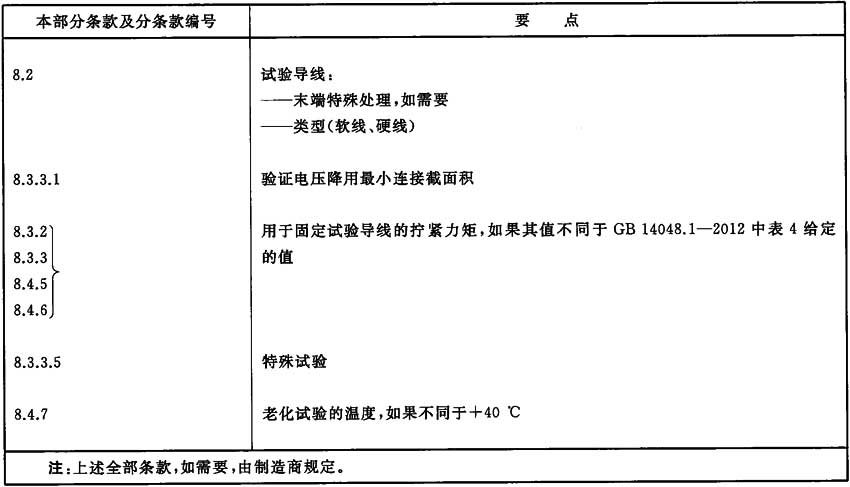

附錄B 涉及制造商和用戶協議的條款
附錄B 涉及制造商和用戶協議的條款
注：就本附錄而言，“協議”用于廣義的范圍，“用戶”包括試驗站。
GB 14048.1-2012中附錄J均適用于本附錄的條款及分條款，并做下列補充：
附錄C
附錄C
空 白
附錄D 試驗用隔離接線端子排2)的附加要求
D.1 范圍
本附錄規定了預期適用于截面積為0.2mm2～35mm2導體的試驗用隔離接線端子排的要求。這些端子排在電源電路和控制電路的零電位處和無載時起暫時隔離的作用(試驗用)。
D.3 分類
第3章的要求適用，并補充下列要求：
——縱向隔離；
——垂直隔離。
D.4 特性
第4章的要求適用，并補充下列要求。
D.4.2 接線端子塊型式
——隔離／隔離功能的類型(如，螺紋型隔離滑片或非螺紋型隔離滑片，隔離刀片等)。
D.5 產品信息
第5章的要求適用，并補充下列要求：
h) 使用壽命，用循環次數表示。
D.6 正常使用、安裝和運輸條件
第6章的要求適用。
D.7 結構與性能的要求
第7章的要求適用，并補充下列要求。
D.7.1 結構要求
D.7.1.3 電氣間隙和爬電距離
斷開的隔離觸頭(間隙)間不必測量爬電距離和電氣間隙。
但應在斷開的隔離觸頭(間隙)間進行制造商按GB 14048.1-2012中表13規定表明的額定沖擊耐受電壓(Uimp)驗證，不使用海拔修正系數。
D.7.1.8 隔離件
對于縱向隔離和垂直隔離，試驗用隔離接線端子排上可接入隔離件，例如：
——插頭；
——刀片；
——滑片(有或不帶有母線排)。
D.7.2 性能要求
D.7.2.1 溫升
試驗用隔離接線端子排應按D.8.4.5規定進行試驗。接線端子排中的任意部件的溫升不應超過45K。
D.7.2.2 介電性能
7.2.2適用，下列要求適用于斷開的隔離觸頭(間隙)。
應在斷開的隔離觸頭(間隙)間進行制造商按GB l4048.1—2012中表13規定表明的額定沖擊耐受電壓(Uimp)驗證，不使用海拔修正系數。
當制造商未聲明額定沖擊耐受電壓(Uimp)值時，按GB 14048.1-2012附錄H中給出的最小值選取。
D.7.2.3 短時耐受電流
對7.2.3的內容作如下補充。
如果制造商已聲明試驗用隔離接線端子塊的約定自由空氣發熱電流(Ith)值，接線端子塊應能夠在電流密度120A／mm2、對應導線截面積按D.8.4.6時承受短時耐受電流，時間為1s。
D.7.2.4 電壓降
按照D.8.4.4的規定測量試驗用隔離接線端子塊上的電壓降，其值不得超過D.8.4.4及D.8.4.7(如適用)規定的數值。
D.7.2.5 老化試驗后的電性能(僅指具有非螺紋型夾緊件的試驗用隔離接線端子排)7.2.5適用，并補充下列要求。
如果制造商已對試驗用隔離接線端子塊聲明電流值，則D.8.4.7適用。
D.7.2.6 使用壽命
試驗用隔離接線端子排應能足夠耐受在正常使用時可能會出現的機械及熱應力。
對于隔離組件的機械操動，應考慮制造商規定的信息。表D.1中規定了操作循環次數的優選值。
按D.8.5.1驗證一致性要求。
表D.1 操作循環
| 優選次數 | 10 | 50 | 100 | 500 | 1000 |
D.8 試驗
第8章中的要求適用，并作下列修改。
D.8.4.4 驗證電壓降
將8.4.4的條文替代為以下內容：
應在下列情況下驗證電壓降：
a) 在夾緊件機械強度試驗的前后(見8.3.3.1)；
b) 在溫升試驗的前后(見8.4.5)；
c) 在短時耐受電流試驗的前后(見8.4.6，或制造商已聲明電流值時見D.8.4.6)；
d) 在老化試驗的前后及其期間(見8.4.7，或制造商已聲明電流值時見D.8.4.7)；
e) 在壽命試驗的前后(見D.8.5.1)。
驗證應按8.3.3.2、D.8.4.5、8.4.6或D.8.4.6和8.4.7或D.8.4.7。
按圖D.1所示測量每一個隔離接線端子塊上的電壓降。用直流電流進行測量，試驗電流為表D.2或表D.3規定的試驗電流值的0.1倍。
在進行上述a)、b)、c)、d)和e)的試驗前，試驗用隔離接線端子塊上的電壓降不應超過1.6mV乘以導線夾緊件與隔離件觸點總數的值。如果測量值超過計算值，則在每個獨立的導線夾緊件及隔離件觸點上測量電壓降。任意導線夾緊件或隔離件的觸點上的電壓降都不應超過1.6mV。
在進行上述a)、b)、c)和e)的試驗后，電壓降不應超過試驗前測量值的150％。
在d)項試驗期間及之后，所測電壓降不應超過D.8.4.7規定的值。

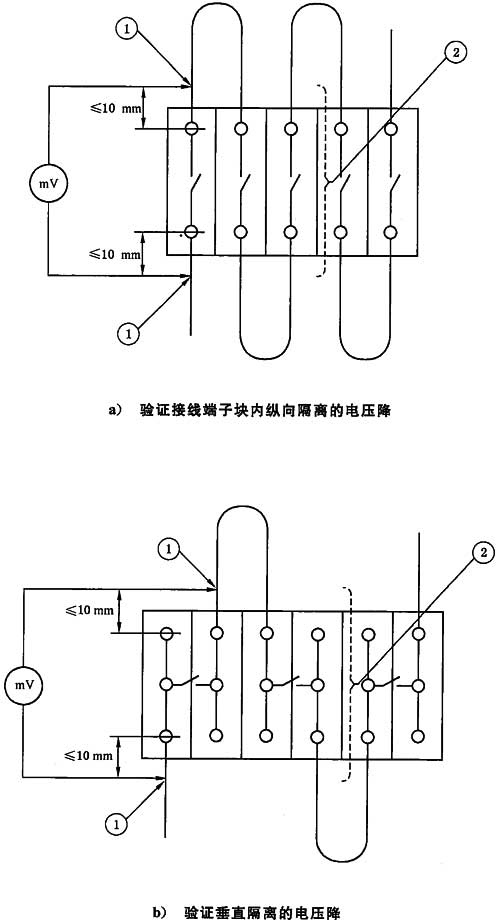

圖D.1 按D.8.4.4驗證電壓降的試驗要求
說明：
①——電壓降測量點；
②——溫度測量；
③——母線排截面。

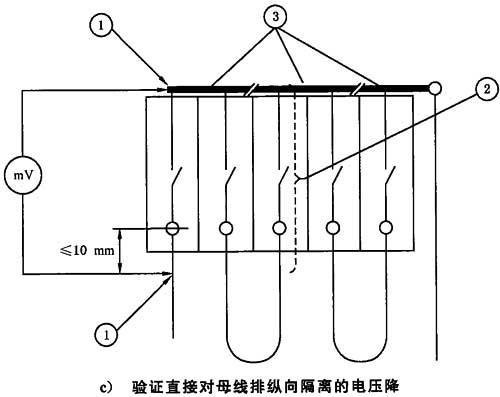

圖D.1(續)
表D.2對于公制尺寸導線進行溫升試驗、老化試驗、電壓降試驗時的試驗電流值
| 額定截面積mm2 | 0.2 | 0.34 | 0.5 | 0.75 | 1 | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 |
| 實驗電流A | 4 | 5 | 6 | 9 | 13.5 | 17.5 | 24 | 32 | 41 | 57 | 76 | 101 | 125 |
表D.3對于AWG或kcmil尺寸導線進行溫升試驗老化試驗和電壓降試驗時的試驗電流值
| 額定截面積AWG | 24 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | 8 | 6 | 4 | 2 |
| 實驗電流A | 4 | 6 | 8 | 10 | 16 | 22 | 29 | 38 | 50 | 67 | 90 | 121 |
D.8.4.5 溫升試驗
8.4.5適用，并對第一段作如下修改。
按圖D.1所示，本試驗應在用額定截面積的PVC絕緣導線串聯的相鄰試驗用隔離接線端子塊上同時進行，具有螺紋型夾緊件和螺紋型隔離件的接線端子排上的導線應按GB 14048.1-2012中表4規定的力矩值或制造商規定的更高力矩值固定。對于制造商已經規定約定自由空氣發熱電流值(Ith)的試驗用隔離接線端子塊，根據符合該值的單相交流電流進行試驗，或者根據表D.2或表D.3給出的單相交流電流進行試驗。
D.8.4.6 短時耐受電流試驗
本試驗?zāi)康闹荚隍炞C接線端子排耐受熱沖擊的能力。
試驗在一個隔離接線端子塊上進行，接線端子塊按制造商說明書的要求安裝。
接線端子上連接的導線截面積和承載的短時耐受電流采用表D.4或表D.5中的值。
如適用，接線端子排上具有螺紋型夾緊件及螺紋型隔離件的導線應按GB 14048.1-2012中表4規定的力矩值或制造商規定的更高力矩值固定。
若導線的額定截面積小于10mm2(AWG8)，應采用單根導線；若額定截面積等于或大于10mm2(AWG8)，則采用多股硬導線。
在按D.8.4.4進行完電壓降試驗驗證之后，試驗應按上述規定的短時耐受電流進行，試驗時間按D.7.2.3中的規定。
試驗結束，隔離接線端子塊的任何零件均不得出現可能影響其進一步使用的損壞。在冷卻至周圍空氣溫度之后，隔離接線端子塊在試驗布置不作任何變動的情況下，應能通過D.8.4.4規定的電壓降試驗。

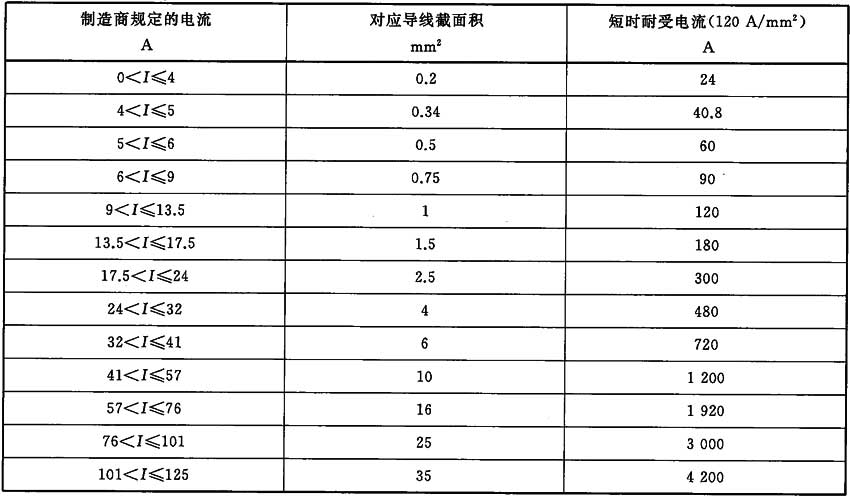

表D.4 短時耐受電流和對應的導線尺碼(mm2)

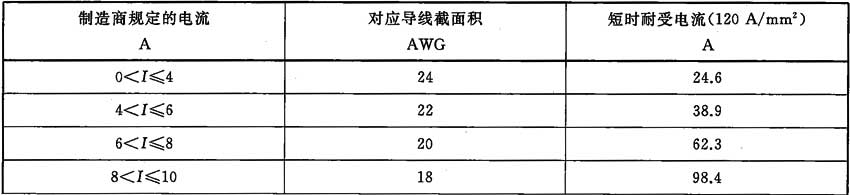

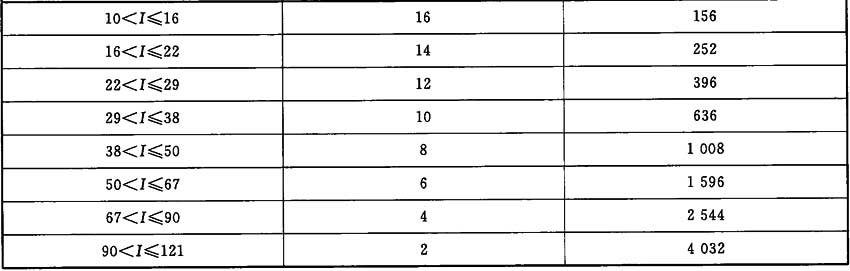

表D.5 短時耐受電流和對應的導線尺碼(AWG)
D.8.4.7 具有非螺紋型夾緊件的試驗用隔離接線端子排的老化試驗
8.4.7適用，并補充下列要求。試驗電流按D.8.4.5的規定。螺紋型隔離件應按GB 14048.1-2012中的表4規定力矩值或按制造商規定的更高力矩值(如適用)進行固定。
試驗應在每個獨立的導線夾緊件上按圖D.1測量電壓降。
每個獨立的導線夾緊件上不應出現電壓降超過2.4mV或第24次循環后測得的電壓降的1.5倍的情況，二者之中取低值。
D.8.5 耐非正常熱和火試驗
8.5適用，并補充下列要求。
D.8.5.1 使用壽命
按圖D.1所示，本試驗應在用額定截面積的導線串聯的相鄰隔離接線端子塊上進行。
螺紋型夾緊件的擰緊力矩值應按GB 14048.1-2012中表4規定的力矩值或按制造商規定的更高力矩值。
擰緊力矩值應按GB 14048.1-2012中表4規定的力矩值或按制造商規定的更高力矩值。
按照D.8.4.4的規定驗證電壓降之后，處于零電位的試品的隔離件在正常使用條件下以制造商規定的操作循環次數操作，相繼被斷開與連接。
隨后將所有試品(包括裝置)在85℃的溫度下存放168h。
試驗結束后，將試品冷卻至周圍空氣溫度且試驗布置不作任何變動，試品應能通過8.4.4規定的電壓降試驗。
D.8.6 驗證EMC特性
8.6適用。
2) “試驗用隔離接線端子排”也稱為“開關型接線端子排”或“隔離端子排”等。
參考文獻
參考文獻
[1] GB／T 3956 電纜的導體(GB／T 3956-2008，IEC 60228：2004，IDT)
[2] GB／T 18213 低頻電纜和電線無鍍層和有鍍層銅導體電阻計算導則(GB／T 18213-2000，IEC／TR 60344：1980，IDT)
[3] GB／T 19334 低壓開關設備和控制設備的尺寸在成套開關設備和控制設備中作電器機械支承的標準化安裝軌(GB／T 19334-2003，IEC 60715：1981，IDT)
[4] ASTM B 172-71(Re-approved 1985)Standard specification for rope-Lay-stranded copper conductors having bunch-stranded members，for electrical energy
[5] ICEA Publication S-19-81(6th edition)／NEMA Publication WC 3-1980 Rubber insulated wire and cable for the transmission and distribution of electrical energy
[6] ICEA Publication S-66-524(2nd edition)／NEMA Publication WC 7-1982 Cross-linked thermosetting polyethylene insulated wire and cable for the transmission and distribution of electrical energy
[7] ICEA Publication S-68-516／NEMA Publication WC 8-1976 Ethylene propylene-rubber-in-sulated wire and cable for the transmission and distribution of electrical energy
