1 總 則
1.1 范圍
本部分為現有建筑物內信息技術設備(ITE)的LEMP防護提供指導，并提出適用于新建建筑物內ITE的LEMP防護方法。
1.2 規范性引用文件
下列文件中的條款通過GB／T 19271的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本部分。
GB／T 19271.1-2003 雷電電磁脈搏沖的防護 第1部分：通則(IEC 61312-1：1995，IDT)
GB／T 16895.16-2002 建筑物電氣裝置 第4部分：安全防護 第44章：過電壓保護 第444節：建筑物電氣裝置電磁干擾(EMI)防護(IEC 60364-4-444：1996，IDT)
GB／T 17626.5-1999 電磁兼容 試驗和測量技術 浪涌(沖擊)抗擾度試驗(idt IEC 61000-4-5：1995)
GB／T 17626.9-1998 電磁兼容 試驗和測量技術 脈沖磁場抗擾度試驗(idt IEC 61000-4-9：1993)
GB／T 17626.10-1998 電磁兼容 試驗和測量技術 阻尼振蕩磁場抗擾度試驗(idt IEC 61000-4-10：1993)
IEC 61024-1：1990 建筑物防雷 第1部分：通則
IEC 61024-1-2：1998 建筑物防雷 第1部分：通則 第2節：指南B——防雷系統的設計、安裝、維護及檢查
IEC 61662／TR：1995 雷擊損害風險評估
IEC 61662／A1：1996 雷擊損害風險評估，修改單1
IEC 61000-5-2／TR：1997 電磁兼容(EMC) 第5部分：安裝和調節指南 第2節：接地和布線
ITU-T K21建議：1996 用戶終端設備抗過電壓和過電流的能力
2 對照表
2 對照表
按對照表收集現有建筑物及其設施的必要數據。根據這些數據，遵照IEC 61662及其修改單1(特為內含電子系統的建筑物而編制的)作風險評估，以確定是否需要對電子系統采取防護措施。如需要采取防護措施，則確定最經濟有效的防護措施。
與IEC 61662無直接關系，但確定防雷設計原則時需考慮的其他問題在表4中列出。

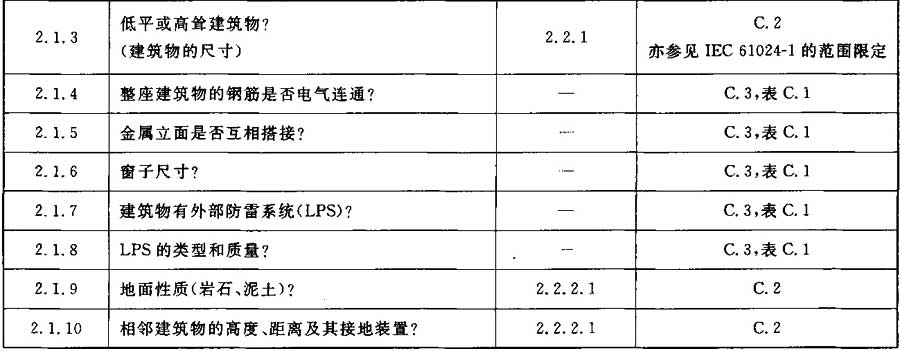

表1 建筑物特征和周圍狀況

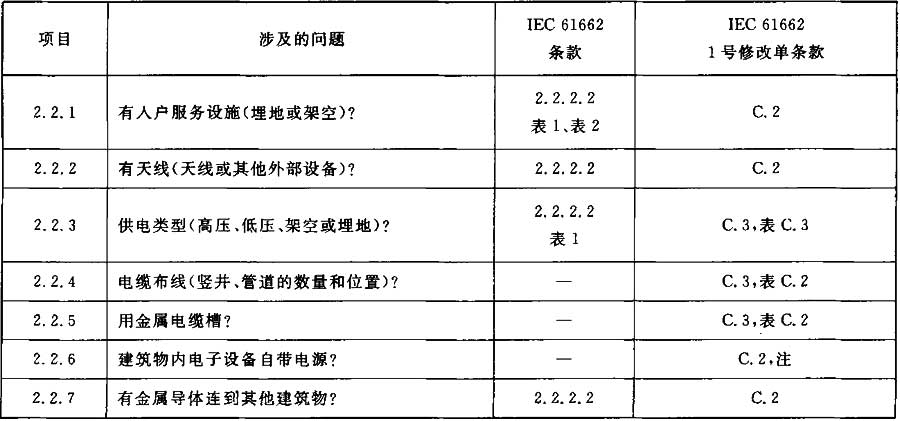

表2 設施特性

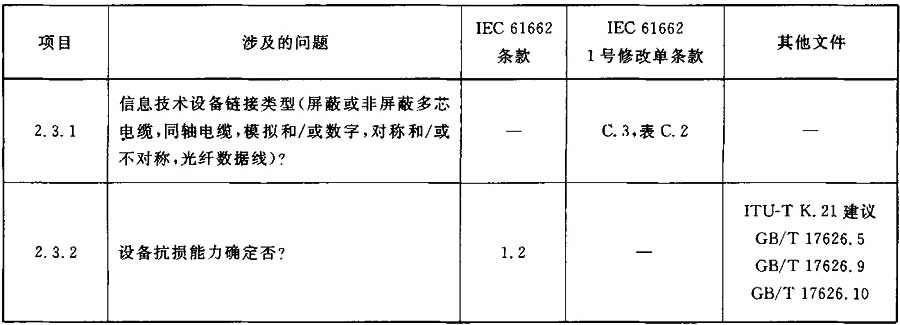

表3 設備特性

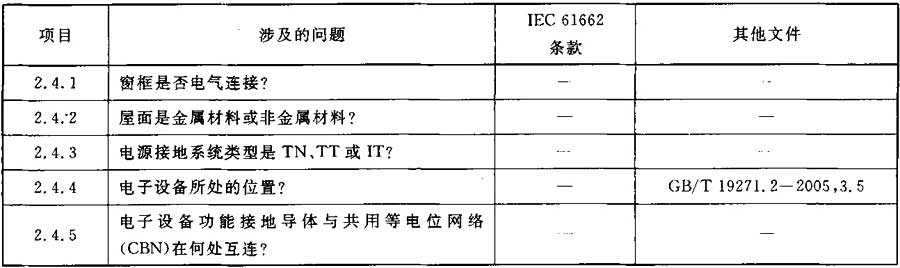

表4 確定防雷設計原則時需要考慮的其他問題
3 建筑物有外部防雷系統時的防護措施
3 建筑物有外部防雷系統時的防護措施
根據風險評估確定建筑物是否需要安裝外部防雷系統。一般來說，安裝一個按IEC 61024-1-2，特別是第3章的要求設計的外部防雷系統是有用的。對鋼筋混凝土建筑物，宜研究IEC 61024-1-2的附錄A。
防雷專家的主要任務是確定對外部防雷系統作出改進還是保留原有的安裝措施。
外部防雷系統(LPS)的改進可按以下方法進行；
a) 按IEC 61024-1：1990中2.2.5d)把現有金屬立面和屋面并入防雷系統中；
b) 如果從鋼筋混凝土屋面沿墻體直至建筑物接地裝置的鋼筋是電氣貫通的，則利用鋼筋作外部LPS的自然部件；
c) 減小引下線的間距以及接閃器的網格尺寸(見GB／T 19271.2-2005第3章和IEC 61662 1號修改單)。通常使引下線間距和網格尺寸小于5m；
d) 相鄰的但結構上分離的建筑單元間的伸縮縫上跨接軟性等電位連接帶(見IEC 61024-1-2，圖A.12)，等電位連接帶的距離宜等于引下線間距的一半；
e) 在一座建筑物與一個用以將該建筑物與建筑物另一單元相連的電纜通道長廊之間的伸縮縫上宜跨接等電位連接帶。通常，宜在長廊的四個角上安裝等電位連接帶。等電位連接帶宜盡可能短；
f) 屋頂金屬裝置需防直接雷擊時，宜使之位于LPZ0B區中。例如，通過安裝一局部接閃器使之位于LPZ0B區。該接閃器應與建筑物的LPS等電位連接(見IEC 61024-1-2：1990中，圖48)。該局部接閃器與金屬裝置間應滿足安全距離d的要求(見IEC 61024-1：1990，3.2)。
4 電纜設施的防護措施
4 電纜設施的防護措施
電纜的合理布線和屏蔽是減少過電壓的有效措施。
外部LPS的屏蔽作用愈小，這些措施就愈重要。IEC 61024-1-2的表B.1說明了布線以及屏蔽措施與過電壓的關系。該表的示意圖3和圖4分別給出良好電纜布線與屏蔽的例子。
更多的細節在IEC 61024-1-2的圖26、圖27以及圖B.2，圖B.3，圖B.4中給出。
當情況特殊，不安裝外部防雷系統(IEC 61024-1，3.1.1)時，圖1給出的體現防護基本原則的若干技術措施提供了高效的LEMP防護[1]1)。
可以安裝雙絕緣變壓器或采用Ⅱ類設備，實現現有設施與新設施之間的適當隔離，主要為了避免現有建筑物中采用TN-C接地系統設施中的工頻干擾(見圖1中
和
的說明)。
按圖1所示的安裝原則可給出符合GB／T 19271.2-2005中3.5要求的對接地、等電位連接以及電纜布線的若干系統布局的方案。圖1a)到圖1d)各圖表示依照ITE數量、類型及敏感性可能作出的分區的例子：
1)方括號內的數字指的是參考文獻中的文獻序號。
——圖1a)為建筑物內只有LPZ1區的例子。為了避免低頻干擾即使在LPZ1區內
和
措施仍是有用的。
——圖1b)中用一個LPZ2區容納下所有新設施。對由LPZ0直接過渡到LPZ2區的界面處的SPD有更高要求。

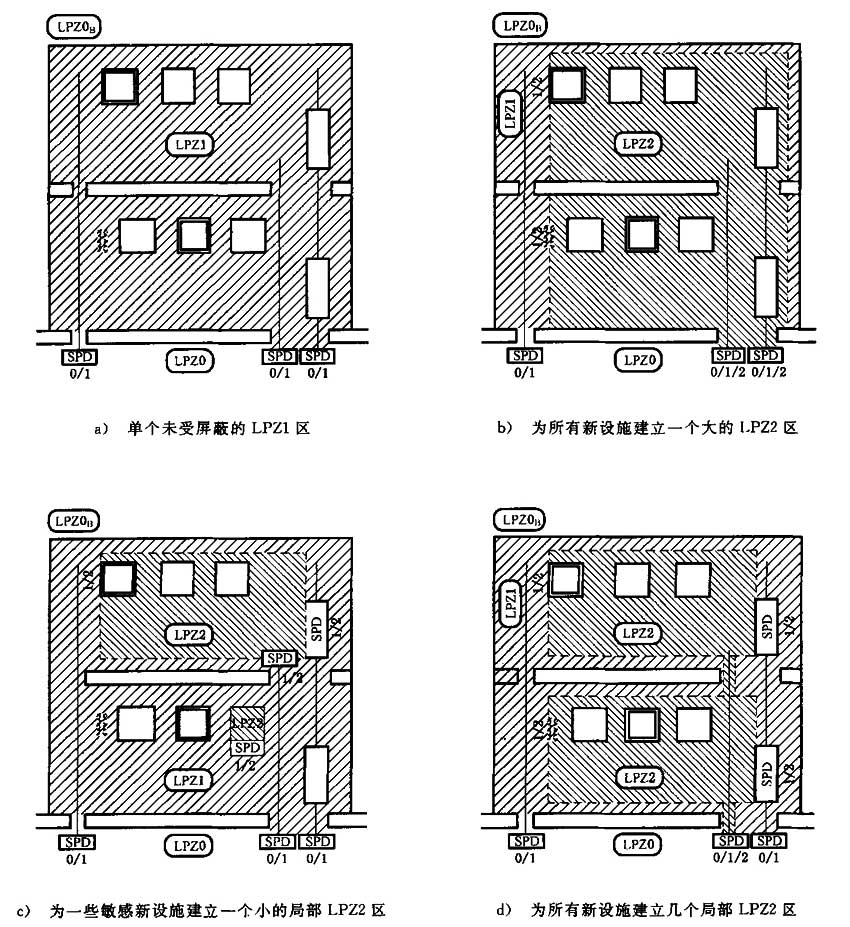

——圖1c)和圖1d)表示根據GB／T 19271.1-2003圖4設計的幾種可能的LPZ2區。每個LPZ2區表示其區中的ITE更少暴露于雷電和低頻干擾電流和磁場影響的空間。為了減少SPD的數量，可用屏蔽電纜或各段互相連接的電纜槽連接兩個不同的LPZ2區。
此處有兩種LPZ1／LPZ2界面。
a) 右側的界面：
在樓層間有額外屏蔽，從而為各類干擾電流提供低阻通路，因而對信號電纜及電源電纜干擾耦合非常小的地方，應將功能接地導體直接與等電位連接網絡連接。在此情況下，屏蔽層本身構成了LPZ1和LPZ2的界面。
b) 左側的界面：
為避免工頻干擾通過ITE，不允許將功能接地導體直接連接至PE線或與PE線相連接的其他金屬部件。
由于隔離變壓器或Ⅱ類設備本身具有特殊要求，其對雷電感應過電壓的耐壓已得到提高，其耐壓值可達5kV(1.2／50μs)。因此如果功能接地導體需要與PE線連接，則只能采用SPD作間接連接，所選SPD的動作電壓恰好低于耐壓值。否則，如果SPD動作電壓或限制電壓遠遠低于耐壓的話，將使隔離變壓器或Ⅱ類設備喪失高絕緣強度的安全特性。
注：如果不增加新電源而使用原有電源，會因布線而產生大面積的閉合感應回路，這將顯著增加絕緣損壞的危險。
對圖1的解釋：
總的說明：
舊建筑物內原有電源的接地系統通常是TN-C系統，建筑物到處有PEN線，而當PEN線與數據線路的地線連接時可能導致工頻干擾(例如，當一臺PC機用一條長15m的數據電纜(RS232)與打印機相連，而PC機與打印機由不同的插座取得電源時就會見到這種干擾)。
如果僅需安裝少量的信息技術設備(ITE)，為了阻止這種干擾，宜采用防護措施
或
。在電源
上安裝SPD
，將減小雷電損害的風險。
然而，當ITE數量較多時，可能需要增加一個電源。這種情況下，宜采取圖1所示合適的電纜布線
以及附加的屏蔽措施
。
極力建議新增的電源采用TN-S系統。
為了避免設備本身與公共等電位網絡(CBN)在任意位置的偶然性電氣接觸，設備的金屬外殼應與附近的CBN絕緣。大多數情況下可做到這點，因?yàn)樗饺朔块g或辦公室里的ITE僅通過其連接電纜與接地參考點相連。
圖1的圖例：
表示原有的電源系統(TN、TT、IT)，有新設施已接到該電源上，因而要求采用新的電纜布線方式。
表示為了防止低頻干擾電流通過設備和與之相連的信號電纜而采用的Ⅱ類設備(即無PE線的雙絕緣設備)。這些低頻干擾電流既可因環路大而引起，也可由于共用等電位網絡(CBN)的阻抗不夠低而引起。
表示如果沒有Ⅱ類設備，建議采用起同樣作用的雙絕緣變壓器或設備間的信號互連線采用無金屬的光纖。
表示電源電纜與信號電纜緊挨著布線也可以避免形成大的環路。信號電纜建議采用屏蔽電纜。屏蔽電纜的屏蔽層應在兩端與設備外殼等電位連接(見圖2)。
各段用互相搭接的金屬管道或線槽作附加的屏蔽(至少在樓層之間提供附加屏蔽)也能提供較低阻抗的CBN。此措施對很高的或很長的建筑物或當設備要求高可靠性時特別有用。關于電纜屏蔽及布線的其他信息在圖2和圖3中給出。
表示浪涌保護器的較佳安裝位置分別在設施入戶處的LPZ0／1、LPZ0／1／2界面上(見圖1)。

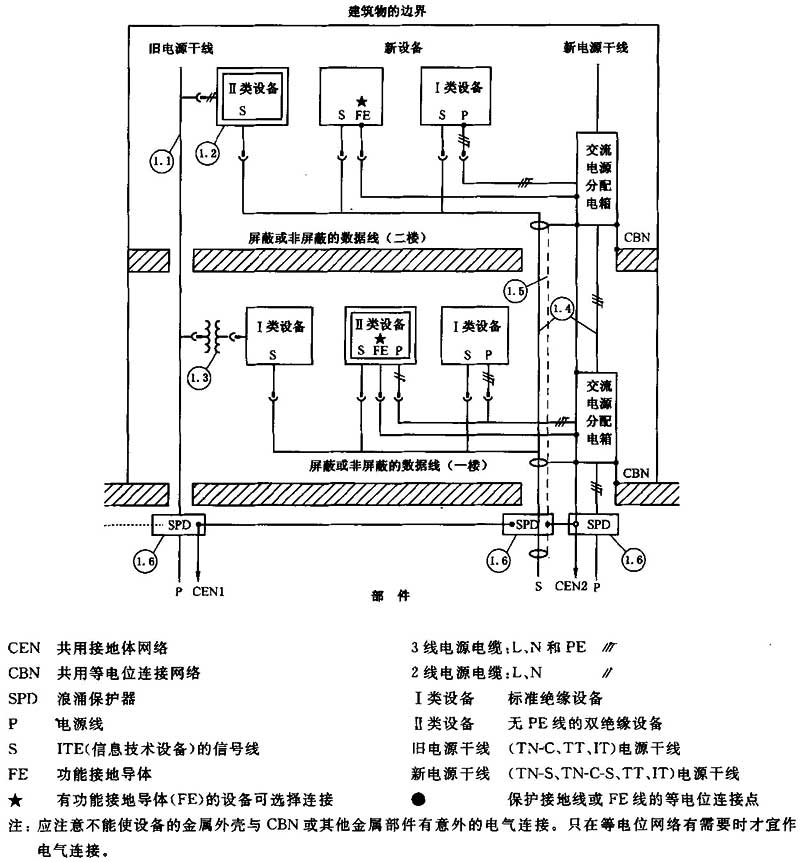

圖1 建筑物內有兩個不同電源時，改善新裝設施的防雷及EMC的若干措施[1]

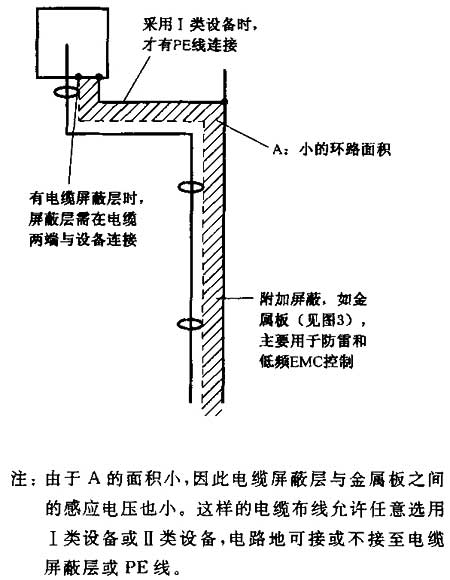

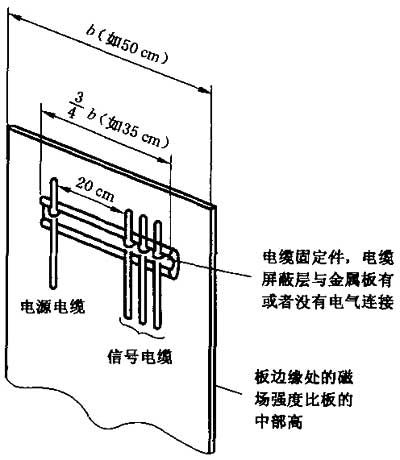

圖2 屏蔽電纜緊挨各段相互搭接的金屬板布設使環路面積減小
圖3 用金屬板提供附加屏蔽的實例
可用各段電氣互連良好的金屬電纜槽替代金屬板。電纜槽各段的互連需在重疊部分用若干螺栓連接或用連接帶連接。為了使電纜槽保持低阻抗，螺栓或連接帶應在電纜槽四周均勻分布(詳情見IEC 61000-5-2)。
5 電源設施和信息技術設備(ITE)互連線的防護措施
5.1 浪涌保護器(亦見GB／T 19271.3[3])
電流型避雷器宜盡可能靠近電纜進入被保護空間的入口處(LPZ0／1界面)安裝，且在所有帶電導線上安裝，以防止大量的浪涌能量進入建筑物的各類設備中。在樓宇內隨意地使用SPD，可能導致系統出現故障或損壞，特別是當電壓型避雷器或設備內部安裝的SPD妨礙了建筑物入口處的電流型避雷器的正常動作時(詳情見IEC 61643-2)。
為了保持LEMP防護措施的性能，雷擊事件之后，所有的SPD都要經過檢查。為此，有必要知道這些SPD安裝在何處，以便進行IEC 61024-1-2第6章所規定的維護。
6 安裝有天線和其他設備時的防護措施
6.1 實例
此處所指外部設備有：外部安裝的各種傳感器，包括天線、氣象傳感器、監視攝像頭、制煉廠的露天傳感器(壓力、溫度、流速、閥門位置傳感器等)以及建筑物、桿塔及處理容器上外部安裝的各種電氣、電子、無線電設備。
6.2 設備的防護(見圖4)
只要可能，宜安裝避雷針，使設備免遭直接雷擊(處于LPZ0B內)。對高層建筑物，宜采用滾球法確定建筑物頂部和側面的設備是否可能受到雷擊，從而確定是否需安裝避雷針。許多情況下，扶手、梯子、管道等可很好地起到接閃器的作用。除了某些結構的天線外，所有設備都能以這種方式進行保護。有時天線不得不安裝于暴露位置，因?yàn)樽鳛榘l(fā)射天線或接收天線，它們的性能會受到附近避雷針的嚴重影響。有些天線結構具有自保護功能，因?yàn)橹挥薪拥亓己玫慕?jīng)得起雷擊的導體暴露在雷擊中。市售的天線已愈來愈多具有防雷功能，因而能安全地經受雷擊。無良好防雷功能的其他天線，可能需要在其饋線電纜上安裝SPD(例如，通常在LPZ0B／1區界面上安裝火花間隙)，以防止瞬態浪涌順著饋線電纜進入接收機或發射機。然而，當安裝有外部LPS時，天線的支架宜與LPS作等電位連接。

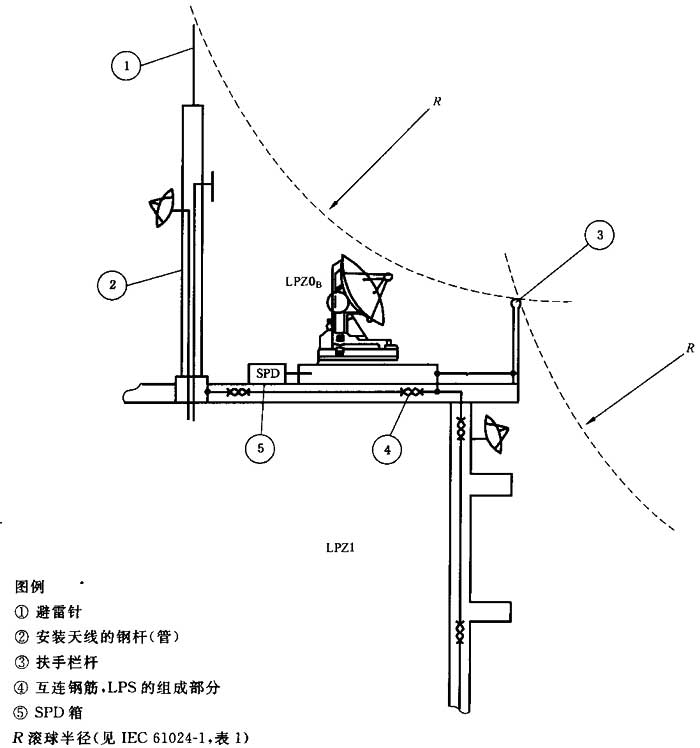

圖4 天線和其他設備的防雷
6.3 減小饋線電纜的感應過電壓和防止設備內部的側向閃絡
如7.3.2所述，對于建筑物間的電纜，通過將電纜敷設于各段搭接的導管、線槽或金屬管中，可防止電纜中產生高的感應電壓。引向某特定設備的所有電纜應在同一點引出電纜槽。如果可能，應將電纜布設在建筑物的管型部件中，從而充分利用建筑物本身的固有屏蔽特性。如果不可能，例如處理容器的情況，則電纜緊挨容器布設在容器的外部，并充分利用管道、環形鋼爬梯以及其他任何相互搭接良好的金屬材料所提供的自然屏蔽作用(見圖5)。在用角鋼構成的桿塔上(見圖6)，電纜宜布設在角鋼的內角處，以獲得結構件的最大保護。所有這些技術措施，使電纜與結構件構成的環路中感應的電壓為最小，從而減少旁側閃絡的危險。旁側閃絡是設備內部電路與設備結構件之間形成的電弧，電弧形成后導致大電流流入饋送電纜。

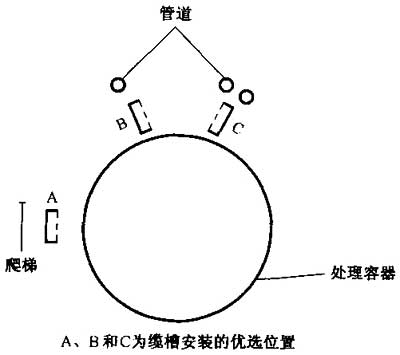

圖5 處理容器上的爬梯、管道提供的固有屏蔽
圖6 桿塔上電纜的理想安放位置
(鋼骨架桿塔剖面圖)
7 建筑物間數據、電話、測量互連線的防護措施
7.1 簡述
建筑物間的互連線既有金屬連接線(如線對、波導、同軸電纜、多芯電纜等)，也有光纜。防雷要求取決于電纜類型、互連線的數量和建筑物間的防雷系統(LPS)是否互連。
7.2 建筑物間的光纜
完全絕緣的光纜(即無金屬鎧裝、防潮箔或內加強鋼芯的光纜)可安全地架設于建筑物之間，無須采取防護措施。這是完全免除EM干擾最好采用的數據連接線。
然而，對有連續金屬部件的光纜，宜在建筑物的入口處把金屬部件與地作等電位連接，并且不宜直接接入光纖接收設備和發送設備。間隔很近但各自的LPS并未互連的建筑物之間，最好采用完全沒有金屬部件的光纜，以防止過大的電流流過光纜的金屬部件，使之過熱，從而導致光纜的損傷甚至毀壞。另一方面，如果在建筑物之間連上一條LPS之間的互連電纜，以分流流過光纜的電流，則可以采用有金屬部件的光纜。
