1 總 則
1.1 范圍
本部分為建筑物內或建筑物上的信息系統的有效的雷電防護系統的設計、安裝、檢查、維護及測試提供信息。
下列情況不屬于本標準范圍：車輛、船舶、航空器。各種離岸裝置由專門機構制定的法規管理。
本部分不考慮系統設備本身。然而，本部分為信息系統的設計者與LEMP防護系統的設計者之間，為了達到最佳防護效能而進行的合作提供一些指導原則。
1.2 規范性引用文件
下列文件中的條款通過GB／T 19271的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本部分。
IEC 61024-1：1990 建筑物防雷 第1部分：通則
2 干擾源
2.1 作為干擾源的雷電流
為了分析估算在LPS及與之等電位連接的裝置中雷電流的分布，應將雷電流源看作一個向LPS的導體及與其相連裝置注入雷電流(由若干個雷擊組成)的電流發生器。
不但雷電通道的電流產生電磁干擾，而且這一傳導電流也產生電磁干擾。附錄D說明了這些電磁耦合過程。
2.2 雷電流參數
為了模擬的需要，依照一次閃電中的各次雷擊(見圖2)，假定雷電流由以下的三種組成：
——正或負極性的首次雷擊；
——負極性的后續雷擊；
——正或負極性的長時間雷擊。
對各種保護級別，雷擊點的雷電流參數見下列各表：
——表1，用于首次雷擊；
——表2，用于后續雷擊；
——表3，用于長時間雷擊。
表中各參數的定義見圖1。
確定雷電流參數的背景資料參見附錄A。
用于分析的雷電流時間函數參見附錄B。
用于測試的雷電流的模擬參見附錄C。
3 防雷區
3.1 防雷區的定義
LPZ 0A：本區內物體易遭到直接雷擊，因而可能必須傳導全部的雷電流。本區內電磁場沒有衰減。
LPZ 0B：雖然本區內物體不易遭到直接雷擊，但區內產生未被衰減的電磁場。
LPZ1：本區內物體不易遭到直接雷擊，本區內所有導電部件上的雷電流比在LPZ 0B區內的雷電流進一步減小。本區內的電磁場也可能被衰減，取決于屏蔽措施。
后續防雷區(LPZ2等)：如果要求進一步減小傳導電流或電磁場，就應引入若干后續防雷區。應根據被保護系統所要求的環境區來選擇所需后續防雷區的個數。
通常，防雷區序號越高，其電磁環境參數就越低。
在各個防雷區的界面處，所有穿越的金屬物應作等電位連接，也可采取屏蔽措施。
注：LPZ 0A、LPZ 0B與LPZ1之間的界面處的等電位連接在IEC 61024-1：1990的3.1中規定。建筑物內部的電磁場受到如窗口這樣的孔洞的影響，也受金屬導體(如等電位連接帶、電纜屏蔽層及電纜屏蔽管子)上的電流及電纜布線方式的影響。
將一個需要防護的空間劃分成不同防雷區的一般原則示于圖3。
圖4給出將一座建筑物劃分為若干防雷區的例子。此例中所有的電力線及信號線均在一點進入被保護空間(LPZ 1)，并在LPZ 0A、LPZ 0B與LPZ 1之間的界面處等電位連接至等電位連接帶1。此外，這些線路在LPZ 1與LPZ 2界面處等電位連接至內部等電位連接帶2上。而且，建筑物的外屏蔽1等電位連接到等電位連接帶1，而內屏蔽2等電位連接到等電位連接帶2。電纜從一個LPZ穿到另一LPZ，則需在每個界面處做等電位連接。LPZ2的構成應使局部雷電流不能傳入該空間也不能穿越過該空間。
3.2 接地要求
接地應遵守IEC 61024-1的規定。
如果在相鄰的建筑物之間有電力和通訊電纜通過，應將其接地系統相互連接，并且，最好在接地系統間有多條并行通路，以減少流經電纜的電流。網格狀接地系統可滿足這種技術要求。
可用以下方法進一步減小雷電流效應，例如將所有電纜穿在金屬管道或格柵型鋼筋混凝土管道內，金屬管道和鋼筋必須匯集到網格形接地系統中去。
圖5示出了附有一座塔的建筑物的網格形接地系統的典型例子。
3.3 屏蔽要求
應采用雷電流幅值密度(圖B.5給出)及相應的磁場幅值密度來評估屏蔽效能。
屏蔽是減小電磁干擾的基本措施。
在圖6中，原則上示出了為減小感應效應而采取的屏蔽及布線措施：
——外部屏蔽措施；
——適當?shù)牟季€措施；
——線路屏蔽措施。
這些措施可組合使用。
為了改善電磁環境，與建筑物相關聯的所有大尺寸金屬部件應連接在一起并且與LPS等電位連接，如金屬屋頂及金屬立面、混凝土內鋼筋、門窗的金屬框架等(見圖7例示，其網孔寬度為幾十厘米)。
若在被保護的空間內使用屏蔽電纜，它們的屏蔽層至少應在兩端進行等電位連接，假如經過LPZ，還應在其界面處再作等電位連接。
在分離的建筑物間布設的電纜應敷設在金屬電纜槽中(如金屬管、槽架或混凝土中的格柵形鋼筋網)，這些金屬管槽應首尾電氣貫通，并應與各個建筑物的等電位連接帶等電位連接。電纜屏蔽層應與這些等電位連接帶相連接。如果電纜屏蔽層能承載可預見的雷電流，則可不敷設金屬電纜槽。
附錄A 確定雷電流參數的背景資料
A.1 參數的概率
2.2條所確定的雷電流參量是根據國際大電網會議(CIGRE)在Electra 41(1975)及Electra 69(1980)給出的結果而確定的。
在圖A.1中，示出了若干參量的概率。這些概率本質上是相互獨立的。
A.2 首次雷擊和長時間雷擊

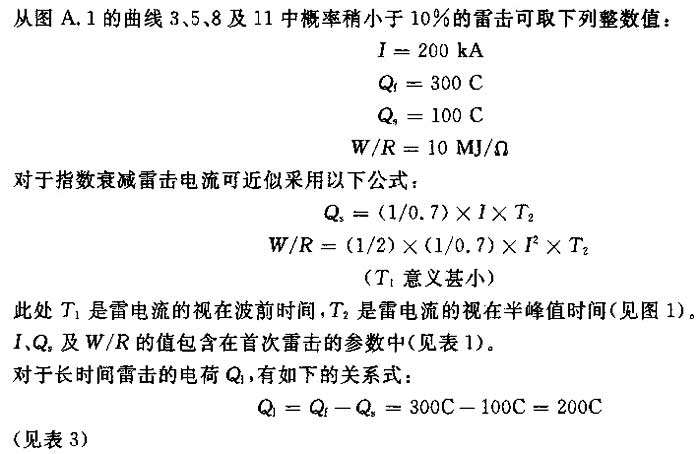

表1將雷電流、電荷量、單位能量及持續時間等參數量組合在一起，因為它們中的每一個參數往往決定了一種事故機理。作為初步探討，可認為所有雷擊的10％是正極性的而90％是負極性的。盡管正極性雷擊與負極性雷擊之比是很低的，但正是正極性雷擊(僅由首次雷擊及長時間雷擊構成)決定了所考慮的I、Q及W／R等參數的最大值。如果按照Ⅰ級保護，要使差不多所有雷擊的99％都被包括進去，則要以概率低于10％的正雷擊來決定峰值電流I、雷擊電荷Qf、短時雷擊電荷Qs以及單位能量W／R等參數的最大值。(相對應的概率為1％的負雷擊的這些參數值，遠比概率為10％的正雷擊的參數值小許多，故可不予考慮)。
注：一個更精確的雷電流參數的估算正在考慮中。
A.3 后續雷擊
負極性的后續雷擊決定了波前電流的平均上升速率的最大值。如果按照Ⅰ級保護，要使大約99％的雷擊都包括進去，則宜考慮概率小于1％的負極性后續雷擊。

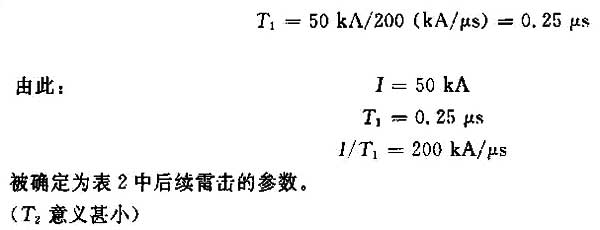

據圖A.1曲線15(波前的30％與90％間電流的平均上升速率概率曲線)，概率略低于1％時的整數值為：
此值取作為波前電流上升速率的平均值I／T1。
同樣，根據圖A.1曲線2，概率略低于1％時Ⅰ的整數值為50kA。由此得出對應的視在波前時間為：
A.4 不同的保護級別
以保護級別Ⅰ所確定的值的75％及50％作為保護級別Ⅱ和保護級別Ⅲ～Ⅳ的相應確定值。
這些確定值列于表1至表3中。

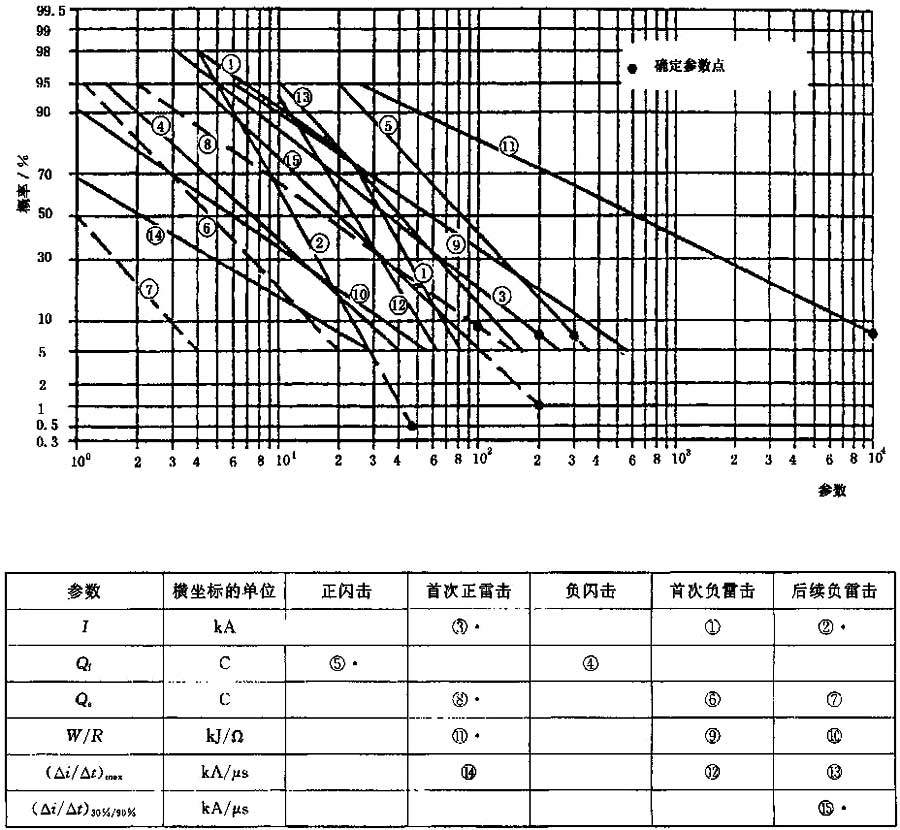

圖A.1 雷電流參數的概率
附錄B 用于分析的雷電流時間函數
附錄B 用于分析的雷電流時間函數
為了進行分析，首次雷擊(10／350μs)及后續雷擊(0．25／100μs)雷電流波形可定義為：
式中：
I——峰值電流；
h——峰值電流校正系數；
t——時間；
τ1——波前時間常數；
τ2——波尾時間常數。
為了得出各種不同保護級別的首次雷擊及后續雷擊的電流波形，應采用表B．1中給出的參數。得到的解析曲線繪于圖B．1～圖B．4。
長時間雷擊可用平均電流為I、持續時間為表3中的T的矩形波來描述。
從這些解析曲線可導出雷電流的幅值密度，參見圖B．5。
圖B.1 首次雷擊的電流上升波形
圖B.2 首次雷擊的電流波尾波形
圖B.3 后續雷擊的電流上升波形
圖B.4 后續雷擊的電流波尾波形

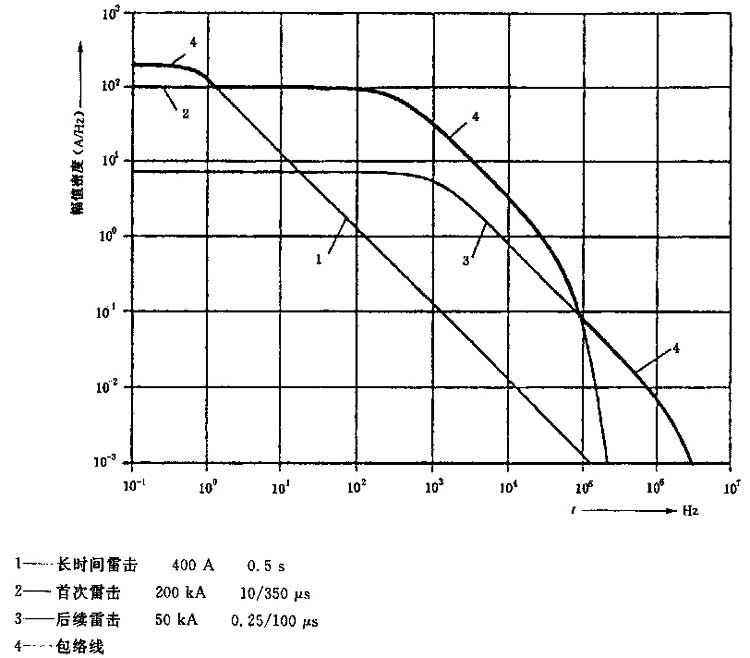

圖B.5 保護級別Ⅰ的雷電流幅值密度
附錄C 用于測試的雷電流的模擬
C.1 雷電流高能量部分的模擬
表C.1、表C.2定義了測試參數，圖C.1給出了測試發生器電路圖，利用這些參數及發生器可模擬與直接雷擊相關的雷電流的高能量部分。
這些測試是用來評估被測試物的機械牢固性以及免除發生有害的發熱及熔化效應的能力。這一模擬是用一個短時雷擊及一個長時間雷擊進行的。
依據本方法進行的模擬包括了以下的參數：峰值電流I、短時雷擊電荷量Qs、長時間雷擊電荷量Q1以及單位能量W／R。

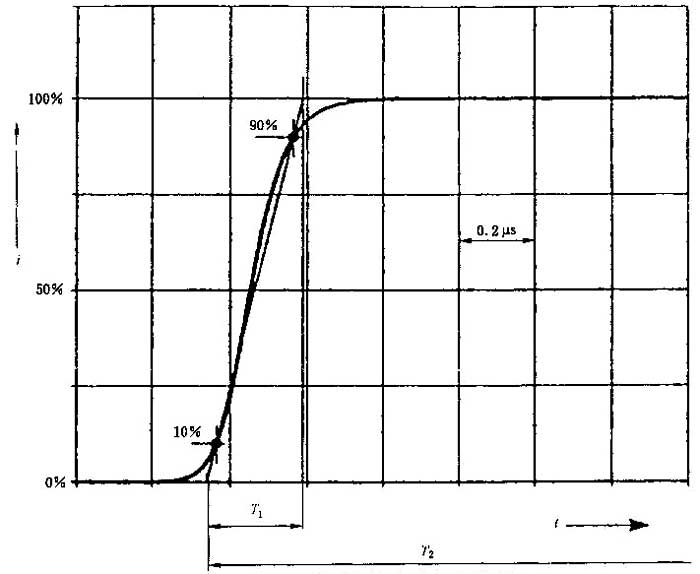

短時雷擊波形的定義見圖1。
短時雷擊的測試參數(包括I、Qs及W／R)由表C.1給出。
要在同一個脈沖中獲得I、Qs及W／R等測試參數(具有相應的容差)?？梢杂靡粋€T2為350μs的近似指數衰減電流脈沖來獲得這些參數。
長時間雷擊波形的定義見圖1。
長時間雷擊的測試參數(包括持續時間為T的能量Q1)由表C.2給出。
注：當一個系統遭雷擊時，雷電流將在系統內部分配。當對系統的個別的輸入及輸出端進行測試時，必須考慮雷擊時雷電流的分配，因而須為系統的各個部件選取適當?shù)臏y試參數。為此，必須進行系統分析。
一個測試發生器的例子示于圖C.1。
測試應以一個短時雷擊(參數如表C.1)及一個長時間雷擊(參數如表C.2)進行。危許長時間雷擊緊隨在短時雷擊之后。電弧熔化測試宜用兩種極性的雷擊進行。
C.2 雷電流快速上升的模擬
電流的上升速率連同耦合機理決定了在荷載雷電流的導體附近的環路中以及載流導體本身磁感應電壓及電流的大小。本條只涉及雷電流的模擬。
規定了測試參數并示出了測試發生器的電路圖，可利用這些參數及發生器來模擬與直接雷擊相關的雷電流的快速上升部分。此模擬適用于首次短時雷擊及后續短時雷擊的模擬。
可單獨地進行本測試或者與C.1所述的方法組合起來進行測試。
根據本方法所進行的模擬涉及短時雷擊的電流上升速率△i／△t。電流的波尾部分對這類模擬無關緊要。

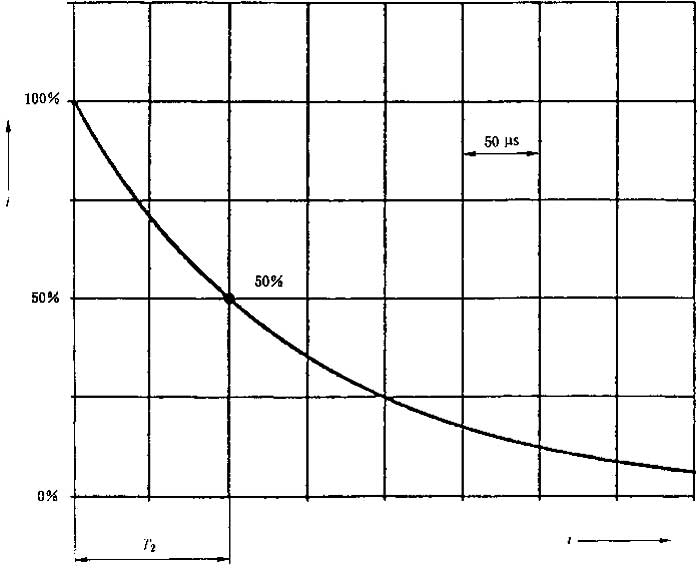

短時雷擊波形的定義見圖C.2。
測試參數為時間△t內的電流變化量△i。表C.3給出了這些參數。
注：當一個系統遭雷擊時，雷電流將在系統內部分配。當對系統的個別的輸入及輸出端進行測試時，必須考慮雷擊時雷電流的分配，因而須對系統的各個部件選取適當?shù)臏y試參數。為此，必須進行系統分析。
測試發生器的例子示于圖C.3及圖C.4。
注：用于測試的其他的參數、發生器以及測試方法正在考慮中。
圖C.2 根據表C.3的電流上升波形
表C.1 短時雷擊參量

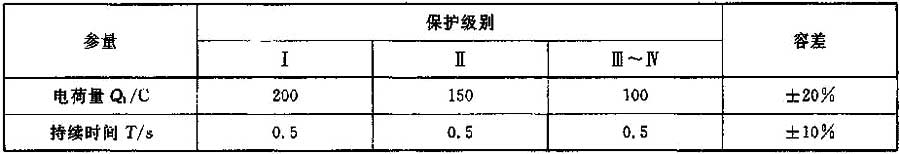

表C.2 長時間雷擊參量
表C.3 短時雷擊參量

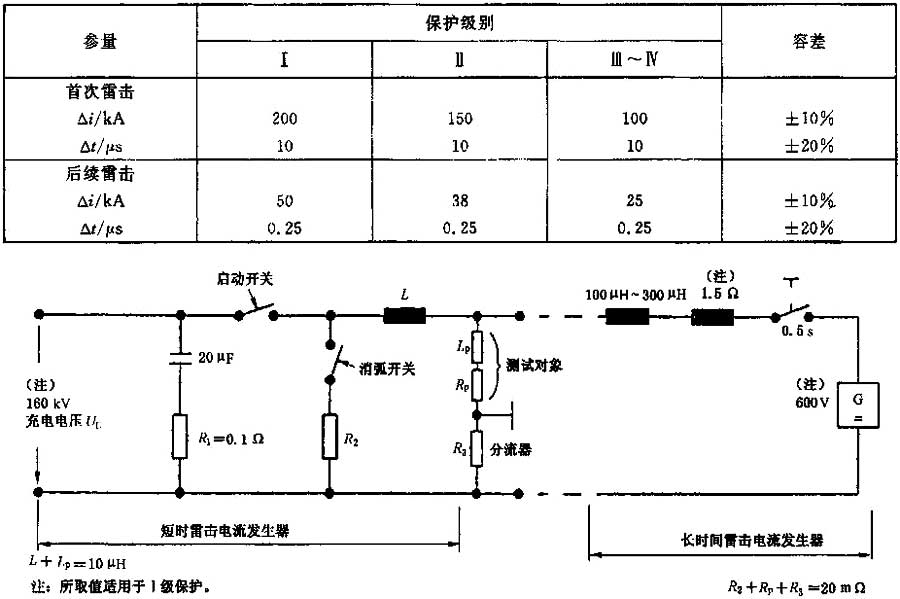

圖C.1 模擬短時雷擊電流及長時間雷擊電流的典型測試電路

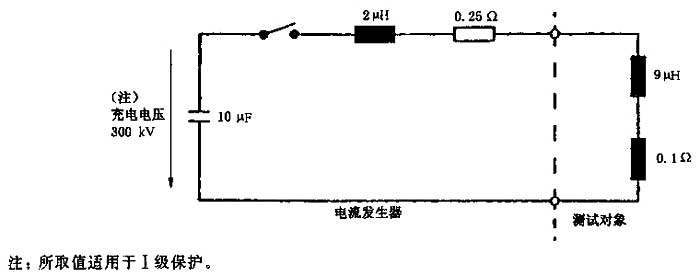

圖C.3 模擬首次雷擊電流上升的典型測試電路

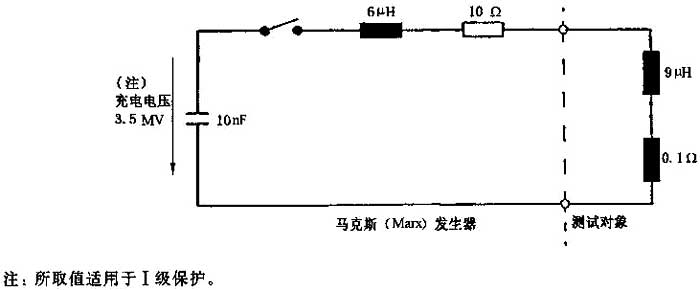

圖C.4 模擬后續雷擊電流上升的典型測試電路
附錄D 電磁耦合過程
D.1 耦合機理
為了實用目的同時為了能用包含集總參數的等效電路來進行研究，將耦合過程分為電阻性耦合、磁場耦合及電場耦合是有好處的。
由于直接雷擊而對信息系統的瞬態耦合可起因于下列不同的機理：
——電阻性耦合(例如：由于接地電阻或電纜屏蔽層電阻引起的耦合)；
——磁場耦合(例如：由于裝置構成的環路或連接線的電感引起的耦合)；
——電場耦合(例如：由于桿狀天線引起的耦合)。
由建筑物內設備引起的電場耦合通常比磁場耦合小。
耦合受以下因素影響：
——接地；
——等電位連接；
——屏蔽；
——金屬導體的走向與布局。
D.2 電阻性耦合
當建筑物遭到雷擊時，入地的雷電流通常在LPS與遠地之間產生幾百kV量級的電壓，此電壓值取決于接地電阻值。這就是與建筑物有等電位連接并接至遠處大地的外來導體(如電纜)，有局部雷電流流過的原因。
電纜屏蔽層流過的局部雷電流導致在內部芯線與屏蔽層間產生電壓。
D.3 磁場耦合
雷電流不論其在導體中流過或在雷電通道中流過，都產生磁場，該磁場在遠至100m的范圍內，其強度正比于時變電流值。
磁場強度／H(t)與傳導雷電流i的單一長直道路中心間的距離r成反比：
H(t)＝i(t)／2πr
某些情況下可應用這一公式作簡單的估算，但在大多數情況下宜對磁場作詳細的分析。
在磁場與導體有交鏈的地方，它就在環路(由這些導體構成)中產生與dH／dt成正比的電壓。這就稱之為磁感應。
D.4 電場耦合
在形成主放電之前的瞬間必須考慮在整個雷擊區(由雷擊點起最遠大約100m范圍)內達到空氣擊穿放電場強(在500kV／m的范圍內)的各爭場強。
主放電形成后，就必須考慮電場的衰減消失以及電場變化(范圍為500(kV／m)／μs)的影響。
附錄E 防護管理
附錄E 防護管理
一座新建建筑物或在現有建筑內安裝一套新信息系統的規劃的早期階段就宜提出LEMP防護的問題。
通常，通過防雷專家的參與，從而與防雷設計相協調，這是建筑物的建筑設計師和工程師的職責。
為了建立并維持技術上、經濟上都為最佳的LEMP防護系統設計，防護管理是需要的。LEMP防護的設計宜與LPS的設計一起進行。
宜遵循的防護管理的各個步驟如表E.1所示。

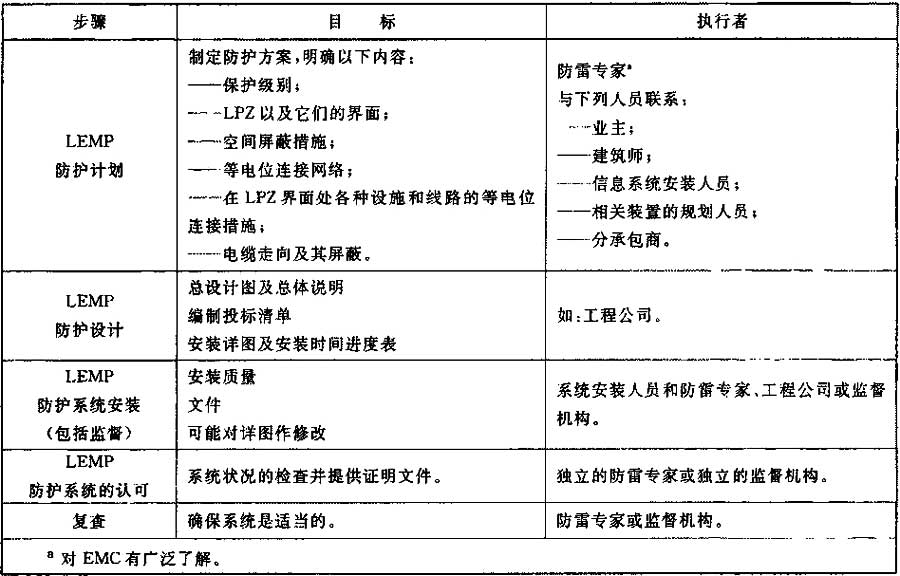

表E.1 新建建筑物以及建筑物結構或用途有重大改變的LEMP防護管理
