（免費(fèi)下載）GB/T 29195-2012 地面用晶體硅太陽(yáng)電池總規(guī)范
1 范圍
1 范圍
本標(biāo)準(zhǔn)規(guī)定了地面用晶體硅太陽(yáng)電池的技術(shù)要求、試驗(yàn)方法、檢驗(yàn)規(guī)則、標(biāo)志、包裝、儲(chǔ)存和運(yùn)輸。
本標(biāo)準(zhǔn)適用于地面用單晶硅太陽(yáng)電池和地面用多晶硅太陽(yáng)電池（以下簡(jiǎn)稱電池）。
2 規(guī)范性引用文件
2 規(guī)范性引用文件
下列文件對(duì)于本文件的應(yīng)用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 191 包裝儲(chǔ)運(yùn)圖示標(biāo)志(GB/T 191-2008，ISO 780：1997，MOD)
GB/T 2828.1-2003 計(jì)數(shù)抽樣檢驗(yàn)程序 第1部分：按接收質(zhì)量限(AQL)檢索的逐批檢驗(yàn)抽樣計(jì)劃(ISO 2859-1：1999，IDT)
GB/T 2829 周期檢驗(yàn)計(jì)數(shù)抽樣程序及表（適用于對(duì)過程穩(wěn)定性的檢驗(yàn)）
GB/T 6495.1-1996 光伏器件 第1部分：光伏電流-電壓特性的測(cè)量(idt IEC 60904-1：1987)
GB/T 6495.3-1996 光伏器件 第3部分：地面用光伏器件的測(cè)量原理及標(biāo)準(zhǔn)光譜輻照度數(shù)據(jù)(idt IEC 60904-3：1989)
GB/T 6618 硅片厚度和總厚度變化測(cè)試方法
GB/T 17473.7-2008 微電子技術(shù)用貴金屬漿料測(cè)試方法 可焊性、耐焊性測(cè)定
IEC 60891 晶體硅光伏器件的Ⅰ-Ⅴ實(shí)測(cè)特性的溫度和輻照度修正方法(Photovoltaic devices Procedures for temperature and irradiance corrections to measured Ⅰ-Ⅴ characteristics)
ASTM D 3359 膠帶試驗(yàn)測(cè)定粘合性的方法(Standard test methods for measuring adhesion by tape test)
SEMI PV22 太陽(yáng)電池用硅片規(guī)范(Specification for silicon wafers for use in photovoltaic solar cells)
3 術(shù)語(yǔ)和定義
3.1 鈍形缺口 obtuse nick
缺口形狀呈現(xiàn)為沿邊緣平緩過渡，并不向中心深入的狀態(tài)。
3.2 V形缺口 V-type nick
缺口形狀呈現(xiàn)為向中心尖銳深入的形狀，類似字母“V”。
3.3 基體材料 substrate
符合SEMI PV22要求的單晶硅片或多晶硅片。
3.4 電池隱性裂紋 cell invisible crack
肉眼不可見的但用其他檢測(cè)技術(shù)可使其顯現(xiàn)的具有一定尺寸的裂紋。
4 要求
4.4 熱循環(huán)試驗(yàn)
按5.4規(guī)定的方法檢測(cè)，電池的外觀、力學(xué)性能應(yīng)符合4.1.5、4.2的規(guī)定，電池的最大功率衰減比率應(yīng)不超過3％。
-------------------------
1)4.1.2針對(duì)采用背面鋁膜設(shè)計(jì)結(jié)構(gòu)的電池。
5 試驗(yàn)方法
5.4 熱循環(huán)試驗(yàn)

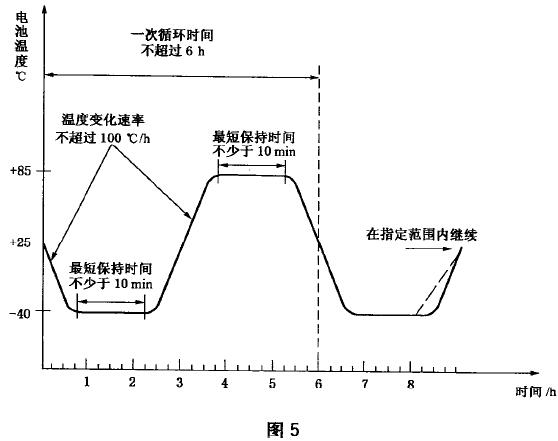

將經(jīng)初始光衰減穩(wěn)定后的電池樣品間隔地放置在環(huán)境試驗(yàn)箱（相對(duì)濕度小于60％）中，按照?qǐng)D5的溫度分布，使電池的溫度在-40℃±2℃和85℃±2℃之間循環(huán)。在兩個(gè)極端溫度的保持時(shí)間不少于10min，一次循環(huán)時(shí)間不超過6h，循環(huán)次數(shù)5次。再按5.1.5、5.2、5.3.1的規(guī)定對(duì)電池的外觀、力學(xué)性能和電性能參數(shù)中的最大功率進(jìn)行檢測(cè)。
-------------------------
2)5.1.2針對(duì)采用背面鋁膜設(shè)計(jì)結(jié)構(gòu)的電池。
6 檢驗(yàn)規(guī)則
6.1 檢驗(yàn)分類
檢驗(yàn)分為型式試驗(yàn)、交收檢驗(yàn)。
6.2 型式試驗(yàn)
每年至少進(jìn)行一次型式試驗(yàn)，有下列情況之一時(shí)，也應(yīng)進(jìn)行型式試驗(yàn)：
——設(shè)計(jì)定型鑒定和生產(chǎn)定型鑒定時(shí)；
——停產(chǎn)半年恢復(fù)生產(chǎn)時(shí)；
——當(dāng)設(shè)計(jì)、工藝或者材料變更可能影響產(chǎn)品性能時(shí)；
——交收檢驗(yàn)結(jié)果與上次型式試驗(yàn)結(jié)果有較大差異時(shí)；
——國(guó)家質(zhì)量監(jiān)督機(jī)構(gòu)提出進(jìn)行型式試驗(yàn)的要求時(shí)。

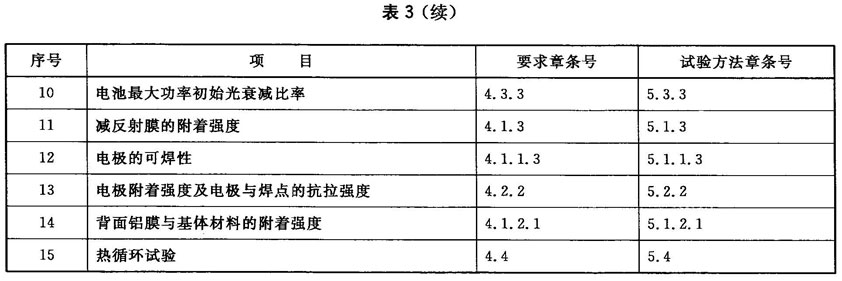

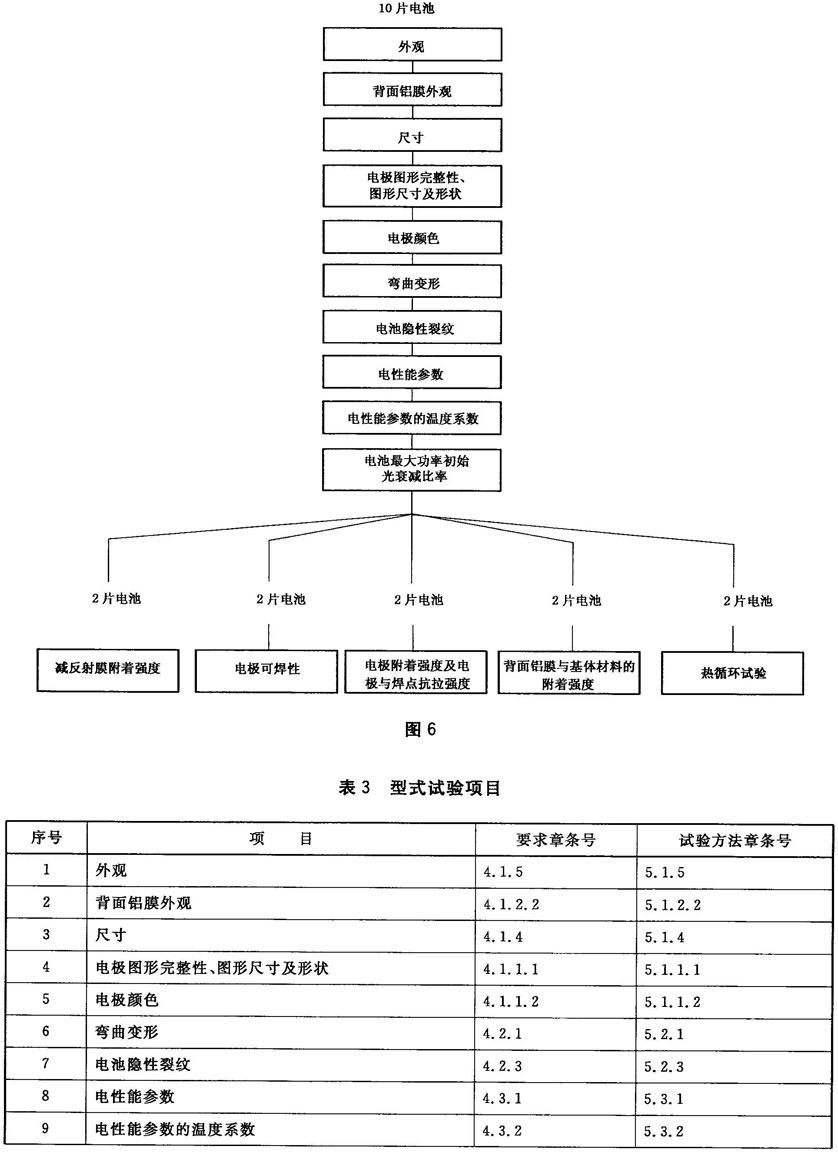

一個(gè)型式試驗(yàn)批由采用同一材料、同一結(jié)構(gòu)設(shè)計(jì)、同一工藝條件、基本相同的生產(chǎn)設(shè)備在不超過三天的時(shí)間內(nèi)所生產(chǎn)的電池組成。型式試驗(yàn)時(shí)，按GB/T 2829規(guī)定的方法從同一批樣品中隨機(jī)抽取10片樣品，按圖6所示的程序進(jìn)行全項(xiàng)目檢測(cè)。檢測(cè)項(xiàng)目、試驗(yàn)方法及要求見表3規(guī)定，各項(xiàng)檢測(cè)結(jié)果應(yīng)符合對(duì)應(yīng)要求條款的規(guī)定。如任意一片樣品的任一項(xiàng)目不符合要求，則該設(shè)計(jì)被判定達(dá)不到定型要求，應(yīng)查明原因，進(jìn)行改進(jìn)后，重新進(jìn)行型式試驗(yàn)。
6.3 交收檢驗(yàn)

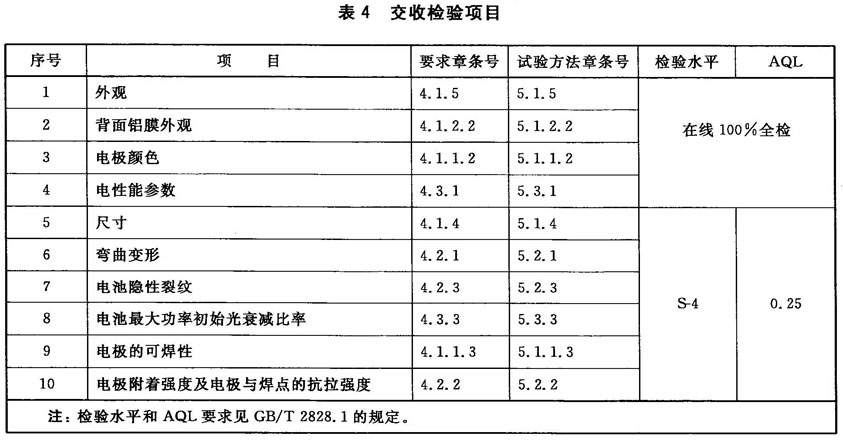

一個(gè)交收檢驗(yàn)批可由一個(gè)生產(chǎn)批組成或由采用基本相同的材料、工藝和設(shè)備，間隔時(shí)間不超過一周的幾個(gè)生產(chǎn)批組成。交收檢驗(yàn)項(xiàng)目除全檢項(xiàng)目外，其他項(xiàng)目抽樣方案按GB/T 2828.1-2003中的規(guī)定進(jìn)行，其檢測(cè)項(xiàng)目、抽樣方案，檢驗(yàn)水平、接收質(zhì)量限(AQL)按照表4規(guī)定進(jìn)行。對(duì)于在線全檢項(xiàng)目，如電池達(dá)不到任意一項(xiàng)要求，則該片電池應(yīng)被判定為不合格品。
7 標(biāo)志、包裝、儲(chǔ)存和運(yùn)輸
7.1 標(biāo)志
電池上宜印有生產(chǎn)廠家的標(biāo)志。
7.2 包裝
電池的包裝應(yīng)符合以下要求：
——電池內(nèi)包裝和外包裝要求應(yīng)在產(chǎn)品詳細(xì)規(guī)范中規(guī)定，確保電池在儲(chǔ)存、運(yùn)輸過程中完好無損；
——電池包裝盒（或箱）上至少印有如下產(chǎn)品標(biāo)志：廠名、產(chǎn)品名稱、產(chǎn)品型號(hào)或標(biāo)記、制造日期、生產(chǎn)批號(hào)、標(biāo)稱厚度、轉(zhuǎn)換效率、合格標(biāo)識(shí)；
——外包裝箱應(yīng)印有正放置、防潮、防曬、易碎、堆碼極限等標(biāo)志，包裝儲(chǔ)運(yùn)圖示標(biāo)志應(yīng)符合GB/T 191的規(guī)定。
7.3 儲(chǔ)存
產(chǎn)品應(yīng)在干燥（相對(duì)濕度小于60％）、無腐蝕性氣體的環(huán)境條件下儲(chǔ)存。儲(chǔ)存期限應(yīng)符合產(chǎn)品詳細(xì)規(guī)范的規(guī)定。
7.4 運(yùn)輸
應(yīng)使用有緩沖材料的包裝進(jìn)行運(yùn)輸，運(yùn)輸過程中做好防護(hù)措施。
