（免費下載）GB/Z 26212-2010 室內照明不舒適眩光
1 總則和范圍
1 總則和范圍
CIE 29.2-1986包含了CIE眩光指數公式和一個CIE亮度限制系統，叫作“CIE安全衛士系統”，用它們來預測工作環境的不舒適眩光。
可以通過計算機用公式來預測一個擁有一系列特定條件的空間不舒適眩光。亮度限制系統被用來簡單評估一個普通照明用燈具在有限數目條件下的適用性。
TC 3-13委員會曾被要求提供一個“實際眩光評價系統”。本報告包含了此項任務的結果。
開發了三種眩光評價方法：
a) 基本“統一眩光等級(UGR)”公式；
b) 推導出的能夠進行不同照明條件下的簡單比較的算表法；
c) 推導出的能夠幫助燈具設計并能夠給照明設計者關于燈具適用性大致指導的“亮度限制曲線法”。
UGR公式被CIE推薦使用。其實際應用需要使用計算機軟件。附件中包含的兩種導出的方法是為了提供可以幫助燈具制造商進行設計輔助的信息，并作為燈具數據頁發表(導出的方法在一些國家的標準中也被使用)。
2 不舒適眩光
2 不舒適眩光
不舒適眩光在CIE 17.4-1987中定義如下：
在不一定減弱物體視覺效果的情況下，導致不舒適的眩光。
3 公式的導出
3 公式的導出
根據一項對不舒適眩光的研究和實踐，在CIE No.55中，提出了下面的CIE眩光指數(CGI)公式：
式中：
Ed——有所有的光源引起的眼睛中的直接垂直照度；
Ei——眼睛中的間接照度；
L——在觀察者眼睛方向上每一個燈具發光部分的亮度(cd·m-2)；
ω——在觀察者眼睛中每一個燈具發光部分的立體角；
p——每一個燈具的古斯位置指數(相對于視線的位移)。
本報告全文中的log都是指以10為底的對數。
當時，這個公式被認為是不同國家系統間最好的數學折中方式。在用這個公式導出一個可行的不舒適眩光評價系統的過程中碰到了許多困難，所以進行了一些簡化處理。
所有的不舒適公式都有如下形式：
式中：
C1和C2——常數；
froom——一個與房屋和背景亮度相關的因數；
fluminaire——一個與燈具及其位置相關的因數。
因數froom在CIE 55中給出，包含了對于眼睛的直接和間接照度的描述的術語。對于眼睛的間接照度，用來表征由房間各表面產生的眩光源的背景亮度。眼睛處的直接照度使眼睛產生了適應性和相關變量(眩光敏感性隨著燈具尺寸和數量的變化而變化)。對于簡化的眩光計算方法(眩光等級表和眩光等級曲線)而言，尚沒有找到一種可行的辦法把直接照度包含在內。
所以，統一眩光等級公式省略了直接照度。實際上，當將這個公式應用到具有推薦的照度值范圍內的工作房間時，幾乎沒有影響。
CIE 55中無變化的直接引用了在統一眩光等級公式中提出的系數fluminaire。
為了能夠與最初由Hopkinson提出的公式相吻合，并形成英國眩光指數進位制，選擇使用常數C1。
4 統一眩光等級(UGR)公式
4.1 公式

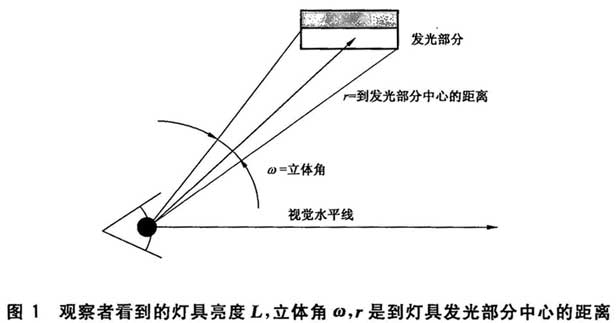

CIE統一眩光等級(UGR)由式(4.1)給出(見圖1)：
式中：
Lb——背景亮度(cd·m-2)；
L——在觀察者眼睛方向上每一個燈具發光部分的亮度(cd·m-2)；
ω——觀察者眼睛中每一個燈具發光部分的立體角；
p——每一個燈具的古斯位置指數(相對于視線的位移)。
4.2 背景亮度
背景亮度，Lb，定義為整個環境的均勻亮度，該環境在觀察者眼睛的垂直面上產生的亮度和除了眩光源外的研究中的視野的亮度相同?？梢酝ㄟ^(guò)式(4.2)獲得：
Lb＝Ei/π ………………………………(4.2)
式中：
Ei——觀察者眼睛中的間接照度。
背景亮度，Lb，通常由Ei計算得到，Ei既可以在空間光分布計算機計算中獲得也可以通過間接墻面利用系數(參見英國CIBSE TM10)的方法計算。這種計算是基于假定墻面上平均間接照度約等于觀察者眼睛中的間接照度。這種假設對一般使用燈具均勻布置的照明系統的效果較好。
稍微不同的一種途徑是計算房間各表面上的亮度。觀察者眼睛中的間接照度是通過對由墻面作為發光體引起的照度進行計算得到的。這種方法比第一種稍微好一些，但是仍然建立在假定房間各表面是被均勻照亮的基礎之上。
在更一般的方法中，房間的各表面被分成了許多小部分。每一個小部分的亮度由從燈具來的直接照度和各表面間的內部反射所決定。這樣，由小部分在觀察者眼睛上產生的照度就確定了。
UGR對于Lb的誤差不敏感，例如，Lb的﹢33％的誤差會導致UGR一個單位的誤差。
4.3 燈具亮度
燈具亮度，L一般是由燈具在觀察者方向上的光強I和燈具的投影面積Ap推得的：
L＝I/Ap ………………………………(4.3)
4.4 觀察者眼睛方向的立體角
立體角的大小可以通過燈具發光部分的投影面積和燈具中心到觀察者眼睛的距離推得。
立體角用下式判斷：
ω＝Ap/r2 ………………………………(4.4)
式中：
Ap——燈具發光部分的投影面積(m2)；
r——從觀察者到燈具發光部分中心的距離。
4.5 位置指數

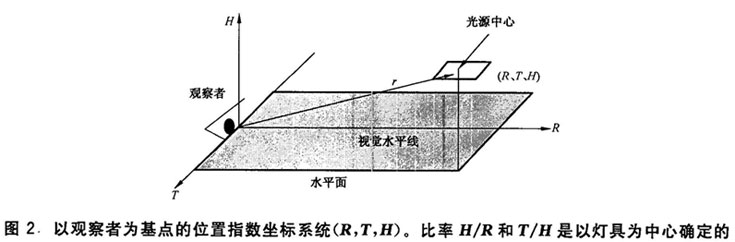

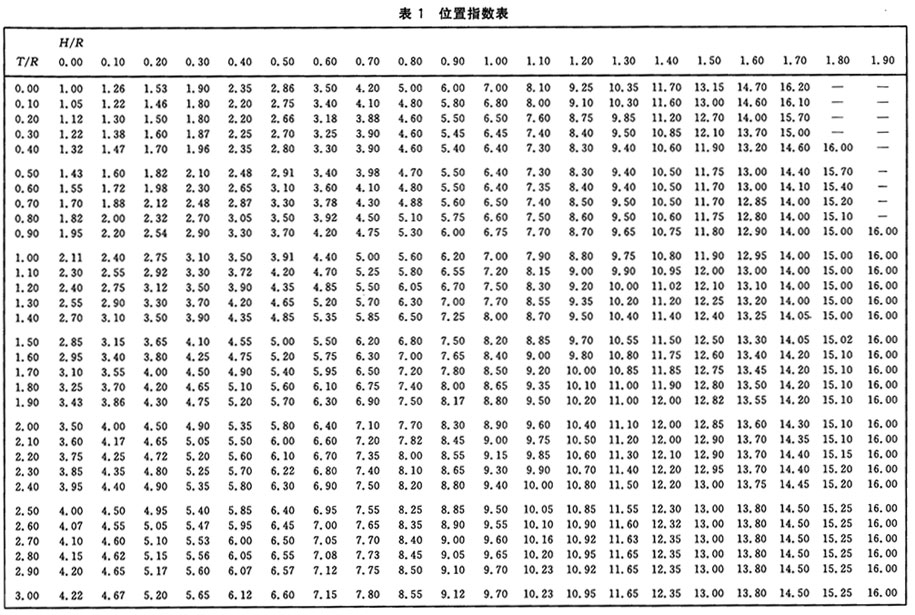

位置指數p通過對表1的數據進行插值獲得。圖2中給出了表中參數的定義。這些參數是T/R和H/R，其中(R，T，H)來自于以觀察者為基點建立的坐標系統。假定視線是水平的，R是投影到視線上的距離，T是相對視線的水平偏移量，而H是觀察者眼睛上方的高度。所有的坐標都是以燈具為中心的。
圖2中給出的(R，T，H)的坐標系統對于計算fluminaire也很有用。燈具的坐標系統必須從此坐標系統中導出，而且一些涉及燈具方向的補充信息必須給出。

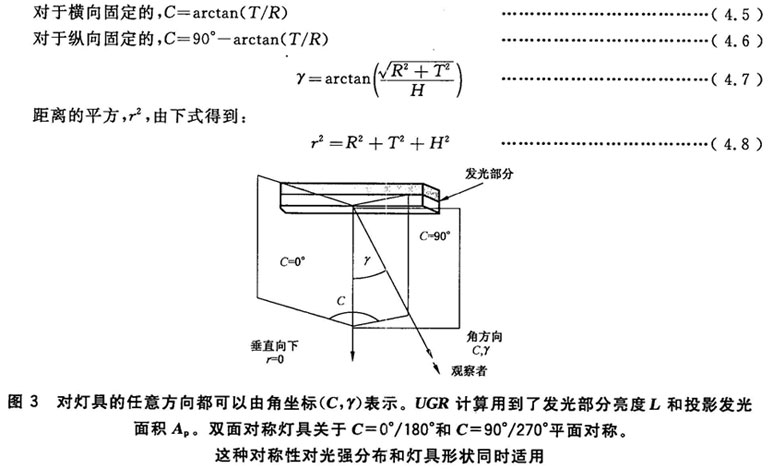

對于雙面對稱燈具的特殊情形(見圖3)，相對視線要么橫向固定要么縱向固定，(C，γ)坐標以下面方式導出：
需要注意的是：參數T/R中，位置指數是對稱的，所以表格中僅包含此參數的非負值。表格中的項目是T/R的絕對值。
推薦將T/R值超出表格(0～3)范圍的燈具忽略掉。更需要注意的是，表格中對應大的H/R值的一些位置上是空值。這對應于那些被觀察者眉毛和前額擋住的位置，也就是對應著不會引起UGR增加的燈具。
5 UGR公式的性質
5 UGR公式的性質
UGR公式中包含了Einhorn和Hopkinson公式的屬性，并且與Guth位置指數相結合?？烧J(rèn)為UGR公式在實踐和熟悉眩光預測結果方面綜合了最好的主要公式內容。
UGR公式給出了一個眩光等級，是用于評價一個包含有光源的視覺環境中對應的任何不利的不舒適的心理參量。
眩光等級的尺度是一種間隔尺度，數目間差異代表了可分辨的心理值差異。在間隔尺度中，只有尺度值間的不同是有意義的。賦予最低值的數值是任意的，并且可以加以改變不會影響此尺度有效性。這種尺度在英國系統中已經嘗試和測試了將近三十年，證明是有效的：一個眩光等級單位是最小可覺察差異；三個眩光等級單位是一個可接受的眩光標準。眩光等級尺度設計用來覆蓋英國尺度范圍。在此范圍內，多數照明系統的實際值是10～30。高的值代表了顯著的不舒適眩光，而一個低的值則代表了很小的不舒適眩光。當UGR值低于10時，認為照明系統不會引起不舒適，所以在全球范圍內都可以用UGR＜10來定性它們。
6 UGR公式的局限性
6 UGR公式的局限性
在現有階段，尚沒有足夠的研究表明UGR方法是否適用于間接照明和發光頂棚情況。CIE TC 3-01正在從事此方面的工作。
原則上，通過將兩個值系列固定聯系起來，UGR可以與北美照明工程學會所采用的VCP聯系起來。不過這一點還沒有做，因?yàn)檫€沒有可靠的方法來選擇兩個系列的值。
用來生成UGR系統的數據范圍限定并只限于那些對于眼睛的最大張角為0.1球面度(比方說，一個1m的方形燈具在3m處觀察)的光源。進而，對于很小的光源的不舒適眩光是用光強而不是用亮度判斷的，所以，UGR系統不應被用于小于0.0003球面度的光源(比方說，從大約10m處看一個下射的白熾燈)。
本指導性技術文件的目的是為了推薦一個可行的CIE不舒適眩光評價系統，此系統將包含在下一版的CIE室內照明導則中。
7 導出的方法
7.1 導出的列表方法
列表法涉及到計劃用于與燈具光度數據一同給出的未修正的眩光指數的計算。采用了標準條件下的基準值范圍。列表法同時給出了關于如何得出一種安裝形式下的相應未修正眩光指數以及如何得出將它們修正到實際值的因數的指導。在一些情況下，例如，如果一種燈具只使用一種類型的光源，那么，可以發布對應于這種光源的修正了的UGR值。
列表法中討論了兩種形式。第一種，運用相對大量的燈具眩光數據和較少的修正；第二種，運用小量的數據但是更多的修正。兩種方法實際運用時會得到非常相近的眩光等級數值。這些方法與當前使用的那些方法——一種是在英國另一種是在北歐國家，很類似。
7.2 導出UGR曲線方法
因?yàn)橐恍﹪?guó)家使用的是亮度限制系統，所以從UGR公式中推導出了UGR曲線法(也稱亮度限制曲線法)。這種方法類似于“CIE防護系統”，容易理解和應用。但是，缺點是對眩光預判的精確度低，并且僅對有嚴格限制的標準條件適用。另外的問題在于，由于眩光有累積效應(在某一方向上不構成眩光的光可能在其他方向上組成超限的眩光)，亮度分布恰好與限制線接近吻合時，有可能比那些與限制線相切或相交于一點的情況更加不舒適，房間對不舒適的效應在此法中也很大程度地被忽略了。由于這些原因，UGR表方法比UGR曲線方法更可取。
附錄A 統一眩光等級表格
A.1 介紹
UGR表格可以由燈具制造商算出并作為燈具光度數據的一部分提供。設計者可以用它們進行簡單的UGR計算。UGR表格對于對稱和雙面對稱燈具都適用，但是只適用于長方形的房間。

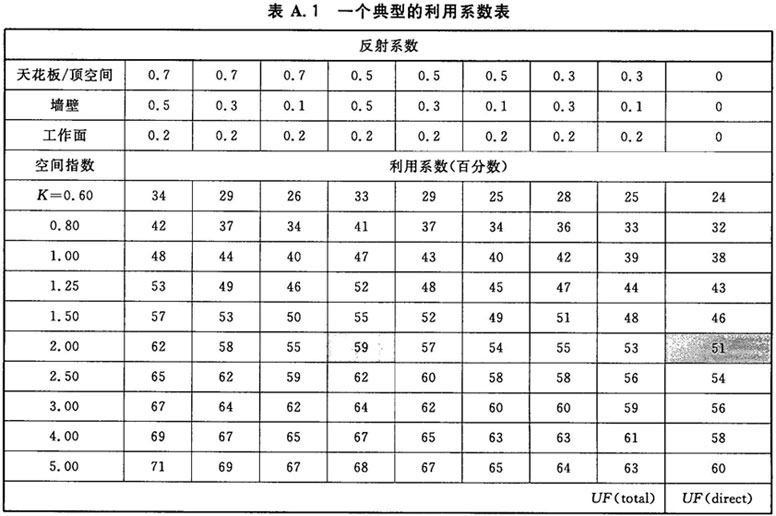

UGR表格類似于已被熟知的“利用系數表”，“利用系數”通過“房間指數(或者房間空間比率)”將燈具光強分布、房間表面反射和房間等效尺寸考慮在內。燈具制造商提供一個對于標準反射范圍和房間指數的利用系數。在計算中用到的基準值需要有修正系數(如：鎮流器因數)才能獲得對應導出照度的真實值。表A.1是一個典型的利用系數表。設計者選擇了一個光源(根據實際光通)、房間表面反射率并計算了房間指數。如果實際值與提供表格內的標準值不同可以采用插值處理。
對于不同范圍的標準值以及參數的基準值(如每一個燈具的總光源光通)的計算得出了UGR表格。標準、基準條件下的表格稱為“未修正UGR表格”。

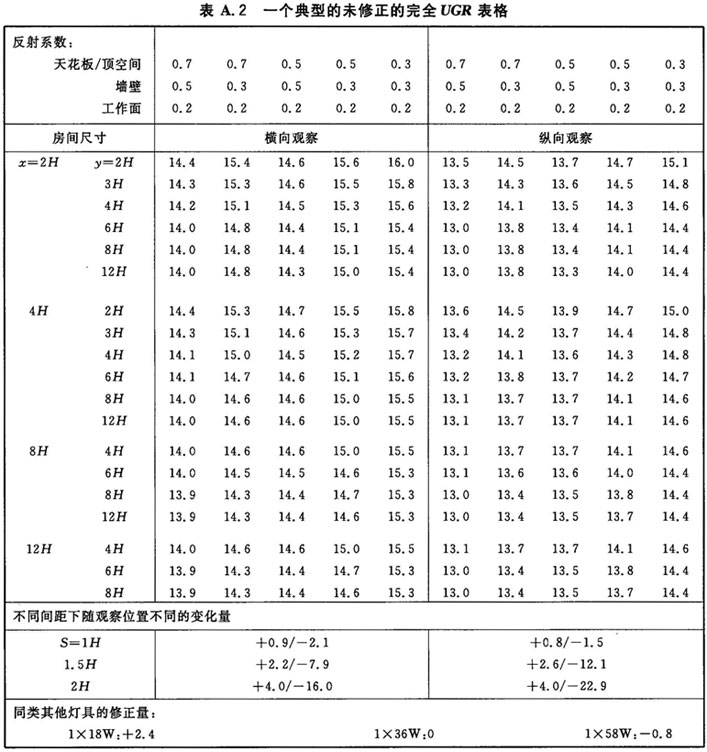

表格可以是只需要用到幾個修正因數的“完全UGR表格(見表A.2)”也可以是需要用到若干修正因數的“簡化UGR表格(見表A.3)”。
同完全UGR表格和簡化UGR表格，表述隨著觀察者位置變化UGR數值變化的附屬表也可以提供。這個理論來自于對帶有鏡面反射的燈具特別重要的北歐眩光指數法。
表A.2是未經修正的，例如：它是按照每個燈具1000lm的基準值進行計算的。該表使用了一個標準的房間墻面反射率系列。它的分析允許房間達到12H×12H(H代表高于眼睛的安裝高度，基準值是2m)。附屬表給出了UGR是如何根據觀察者的位置在三個燈具間的不同而變化的。也列出了其他類似燈具的修正因數。所有的因數都是相加的，因?yàn)閁GR是對數函數。

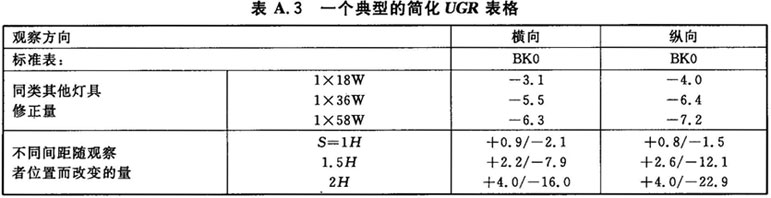

表A.3是一個典型的簡化UGR表格，它是運用一個標準表(BK0)的結果，因?yàn)闊艟咔∨c一個標準分布相近。附屬表格給出了對于類似燈具和三種燈具間距下因觀察者位置改變引起的UGR數值的變化。標準表格是“北歐系統”的并采用該系統的命名法則(BK0，BK12等)。
下面的部分描述了不同參數的影響以及選定標準和基準值的原因。
附錄B UGR曲線
B.1 UGR曲線
圖B.1給出了UGR曲線的示例。它們與CIE防護系統(CIE Safeguard System)有相當?shù)念愃菩?。燈具的極端和用于表A.6和表A.7的計算相同(非對稱鏡面格柵)。圖B.1的第一幅圖也給出了燈具的亮度跡線，一個是橫向的，一個是縱向的。

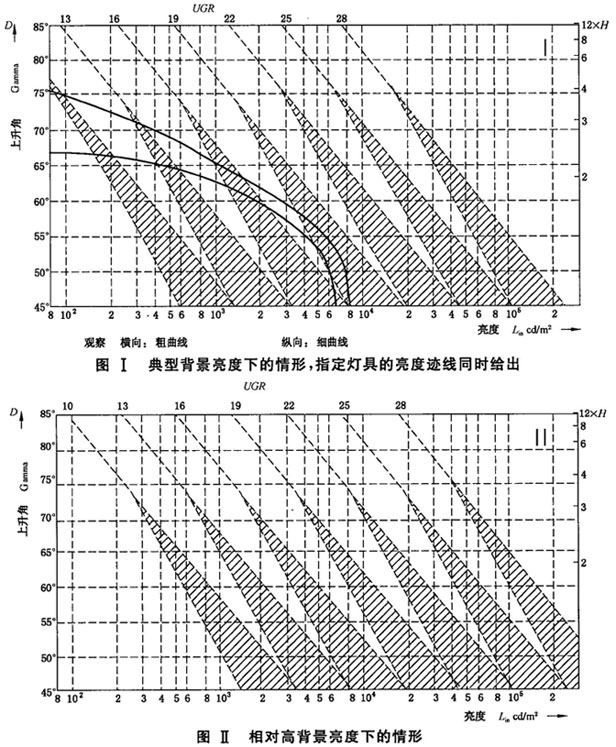

圖B.1給出了對于UGR值為10、13、16、19、22、25和28的亮度限制曲線圖。曲線代表平均UGR值。當最大UGR值限定為上述值時，應該避免臨近曲線的陰影區域。
從中可以看出：跡線落在值為19的UGR曲線左側。那么可以估計使用該燈具一般情況下平均UGR在19以下。然而，橫向觀察亮度跡線進入了該UGR曲線的陰影區域，所以在某些情況下最大UGR有可能超過19。這些陳述基本上與表A.6和表A.7的結果相一致。
B.2 UGR曲線的推導
UGR曲線是顯示與燈具亮度對數對最低點角度的亮度限制曲線。每一個UGR曲線對應于一個特定的UGR值，圖中顯示的曲線對應的UGR值在10和28之間。
UGR曲線的意義在于：當UGR限定為某一確定值時，在房間允許的角度范圍內燈具的亮度就應該受對應的曲線的限定。當考慮最大UGR、并且燈具不是緊密排布(見圖A.4)時，亮度應該被陰影代表的角度范圍更嚴格地限制。
計算這些曲線，需要背景亮度，背景亮度與工作面上每平方米的燈具光輸出成比例。圖B.1的第一個圖中假定背景亮度值為1cd·m-2對應10πl(wèi)m·m-2，10πl(wèi)m·m-2是一個典型的中等的數值。圖B.1的第二個圖中，假定的背景亮度值比前一數值高237倍，是一個相對高的數值。B3部分給出了一些關于如何對圖進行選擇的建議。
圖里的兩個UGR曲線可以用下面的公式表達：
圖B.1中的圖Ⅰ：
logL＝(29＋UGR－0.308γ)/8 ……………………(B.1)
圖B.1中的圖Ⅱ：
logL＝(32＋UGR－0.308γ)/8 ……………………(B.2)
式中：
L——亮度(坎德拉每平方米，cd·m-2)；
γ——從最低點量起的角度(度)。
陰影區域是由UGR曲線本身和另一條線圍成，另一條線由UGR曲線γ＝75°點起與相鄰的少3個單位的UGR曲線的γ＝45°點相交。
圖表的推導基于現已廢除的英國帶區分類為BZ1～BZ10的理論(意義上的)燈具，但是已經被用到大量燈具的研究中。UGR曲線的推導見Fischer和
。
B.3 UGR曲線的用處
圖B.1的圖適用于相對明亮的空間(比如，頂棚、墻面和地板空間的反射，反射率分別為0.7、0.5和0.2)。
圖B.1中的圖Ⅰ應用于那些很少或者完全不直接照亮墻面和頂棚的燈具。那些鏡面反射和從最低點算起的截光角為小到中等的燈具就是這種燈具的典型。
圖B.1中的圖Ⅱ應用于寬光束或者有上射光能夠直接照亮墻面和(或)頂棚的燈具。此種燈具可以有折射格柵、乳白罩等。
背景亮度實際值是UGR曲線系統的一個誤差源，因?yàn)榉块g的性質確實影響背景亮度。在兩個圖中進行選擇是一個對燈具簡化的過程，過程中考慮的燈具類型則有更深的影響。在實際情況下，UGR可能與UGR曲線給出的值偏差一個或多個單位。
系統固有誤差的另一個來源是：燈具亮度曲線可以或多或少地匹配限制曲線。當亮度跡線在較大角度范圍與限制曲線匹配時，UGR比UGR曲線給出的值高；而在一個窄范圍內匹配時，UGR比UGR曲線給出的值低。對于多數實際燈具而言，這導致誤差產生：低一個也可能在一些情況下變得更大。
圖中的陰影區域只是為了表明最大UGR的影響，并不代表精確的信息。
因?yàn)檫@些限制，在照明系統詳細設計時不推薦使用UGR曲線。然而，對于燈具設計、以初選為目的的同類燈具比較和裝置的現場測試而言，它們是有用的。
附錄C 燈具數據
C.1 介紹
為了進行UGR計算，需要由(C，γ)角度坐標指定的任意方向上的燈具亮度和可見面積Ap。
應該有以表格形式給出的光強分布，這樣光強分布就可以確定了。當使用計算機進行計算時，表格通常以一種機器可讀的形式提供。為了描述亮度需要燈具形狀和尺寸的信息。
表C.1光強表。數據單位是cd/1000lm。因?yàn)闊艟呤请p面對稱的，所以實際表格范圍中C＝0°～90°；因?yàn)棣茫?0°～180°的光強是零，所以實際表格范圍中γ＝0°～90°。
一些燈具的發光部分具有恒定的亮度L。這種情況下，可見面積通過亮度和光強獲得：
Ap＝I/L ………………………………(C.1)
另外一些燈具的可見面積可以通過其發光部分形狀和尺寸確定。然后亮度由下式確定：
L＝I/Ap ………………………………(C.2)
對燈具的描述既可以是A類(常亮度)也可以是B類(發光部分恒定形狀和尺寸)。在C.3中給出了詳細內容。
C.2 光強分布表

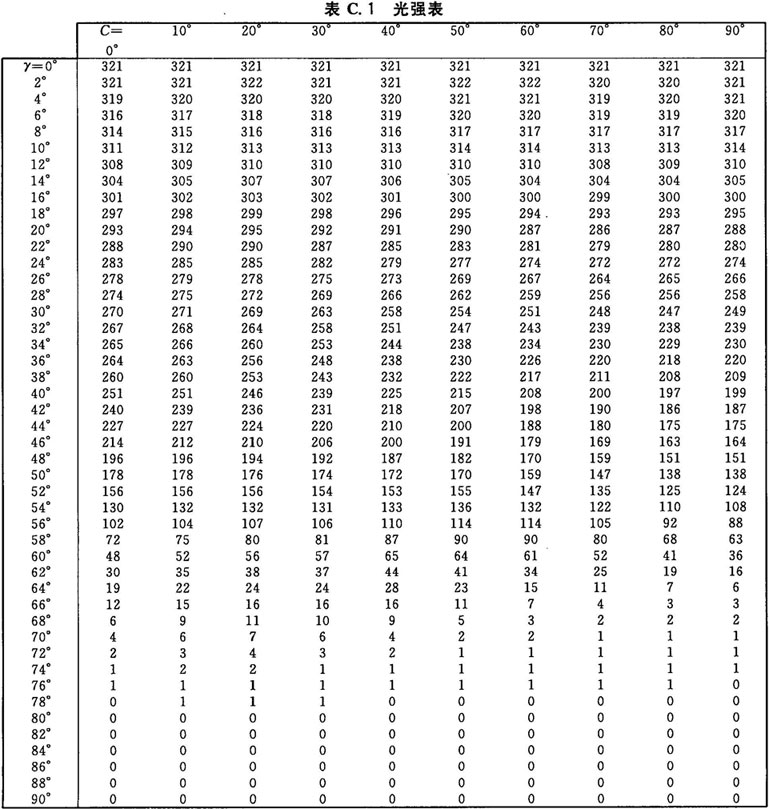

光強分布表通常是在C，γ坐標系下給出的。表C.1給出了一個典型的表格。此表是針對一個雙面對稱燈具，對于該雙面對稱燈具C＝0°/180°和C＝90°/270°面是對稱面。相應的，表格是以C＝0°～90°范圍提供的。這個就是在附錄A和附錄B中用作UGR表格和曲線的示例的表格。
在計算機中可使用多種文件格式。光強可以通過對列表數據的插值得到。大多情況下，列表光強是以每個燈具光源總光通是1000lm情形給出的(例如，單位是cd/1000lm)，所以列表數據必須被重新調節。
C.3 燈具形狀和尺寸數據

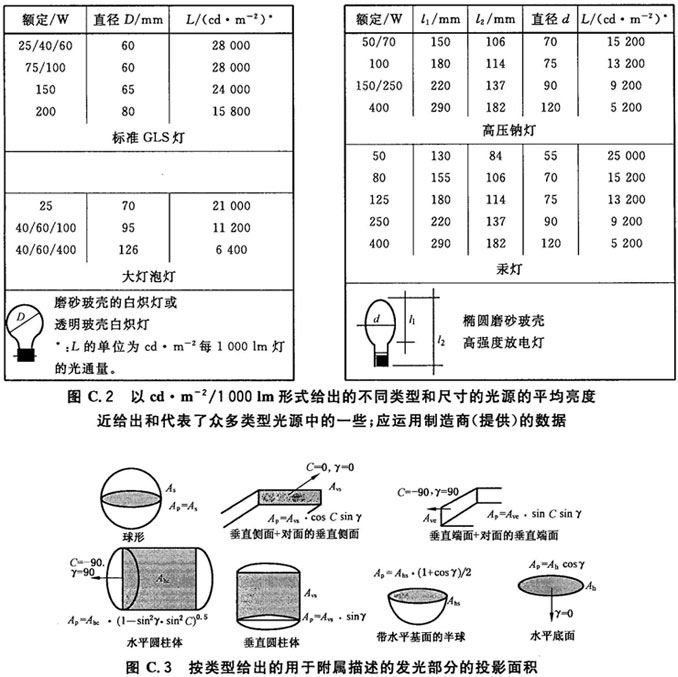

正如在C.1部分提過的，需要對燈具有一個深入的描述，這種描述可以采取表C.2和圖C.1的形式。
A類(見表C.2)針對具有恒定或近乎恒定亮度L的燈具。這種燈具可能包括裸燈或者使用了鏡面型反射器可以看到裸燈像的燈具。困難在于選擇恰當?shù)牧炼戎?。裸燈的平均光通?shù)據表很有用(見圖C.2)。對于使用了裸燈的燈具此值可以直接應用。對于使用了鏡面型反射器的燈具，此數據應該通過乘上反射材料的反射率來降低數值。
A類描述對于具有復雜幾何結構透明漫射器的燈具也有用。每1000lm光源光通的平均亮度數據由下式給出：
L＝η/(π×Ap)(每1000lm) ………………………………(C.3)
式中：
η——燈具的光輸出比率；
Ap——燈具的發光表面積(m2)。

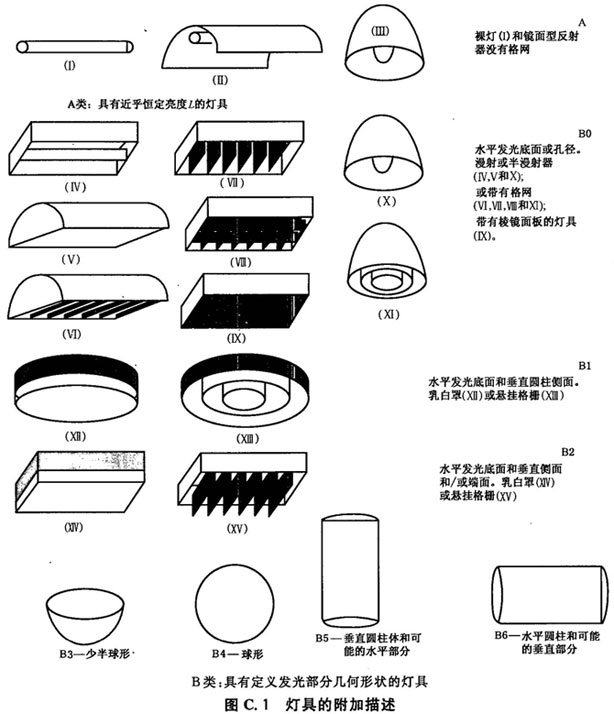

大多數燈具是表C.2的B類。使用圖C.1可以選擇適當?shù)念愋?。?shù)據包含對投影面積的說明。類型B1的描述涉及到對水平底面和垂直柱面的投影面積的計算和求和。在圖C.3中給出了對應(于它們)的公式。

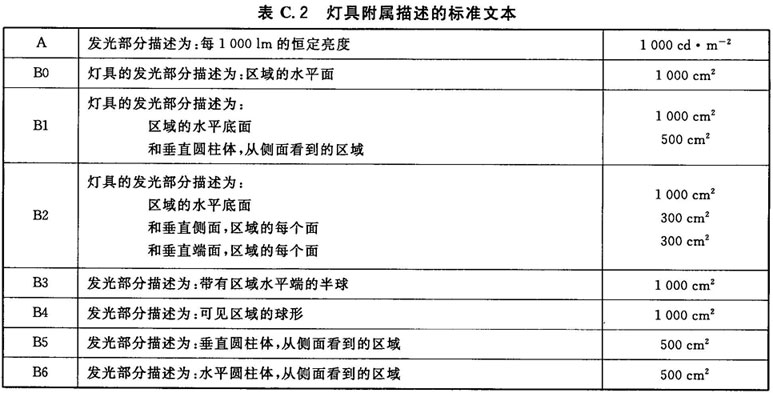

描述應該是用于計算UGR的計算機程序的一部分，所以一種標準形式的描述是可行的。表C.2給出了連同北歐眩光指數法一起使用的標準形式，它被用于產生計算接輸出文件和燈具資料。在本報告給出的UGR表格中，使用的是面積為1180cm2的B0型。
使用圖C.1中的描述進行選擇，但是必須遵循許多附加法則。在類型A或B間的選擇就是這樣一種情形。如果燈具具有格柵或者類似物，并且反射器亮度高于500cdm-2，必須選擇B類。
當使用B類時假如亮度高于500cd·m-2，任何類似于懸掛格柵的發光面積都包含在內。不在標準形狀之列的發光形狀必須用標準形狀中的一個近似確定。
最后，當性能隨著角度γ變化時，描述的選擇應該基于燈具亮度顯著的γ的最大值時的性能。
這些原則是北歐眩光指數法中原則的簡化版。
從數據敏感性角度而言，數據不需要很精確，因?yàn)閿?shù)據﹢33％或-25％的誤差對應UGR尺度上僅為1個單位的誤差。
附錄D 示 例
D.1 照明設計圖

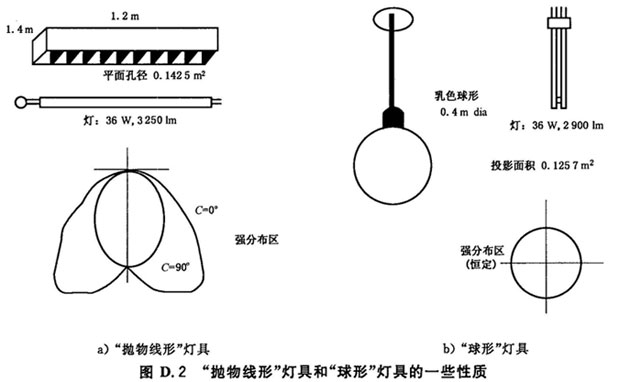

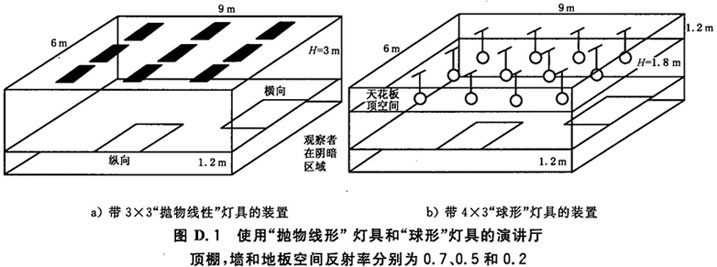

圖D.1給出了一個演講廳的兩個可選照明系統，一個使用“拋物線形”燈具，另一個使用“球形”燈具。需要的(維持的)平均照度是大約200lx。工作面在地板上方0.85m高處。視線沿?zé)艟邫M方向時最大UGR應不超過19，因而，UGR應在兩個視線方向進行評估。圖D.2給出了燈具的一些性質。
“拋物線性”燈具使用標準熒光燈并因?yàn)榉瓷淦骱蛼佄锞€格柵具有“半散射”光學性質。燈具直接固定在頂棚上。燈具是雙面對稱的，在兩個主平面內的光強曲線上都在大約60°處截光。在附錄C所給的附屬描述條款中，這個燈具是B0型，其水平發光面積是0.1452m2。
“球形”燈具是從頂棚上懸掛的乳色球形。作為一種歸類，其光強假定為恒定的。燈具是B4型的，投影面積為0.1257m2。

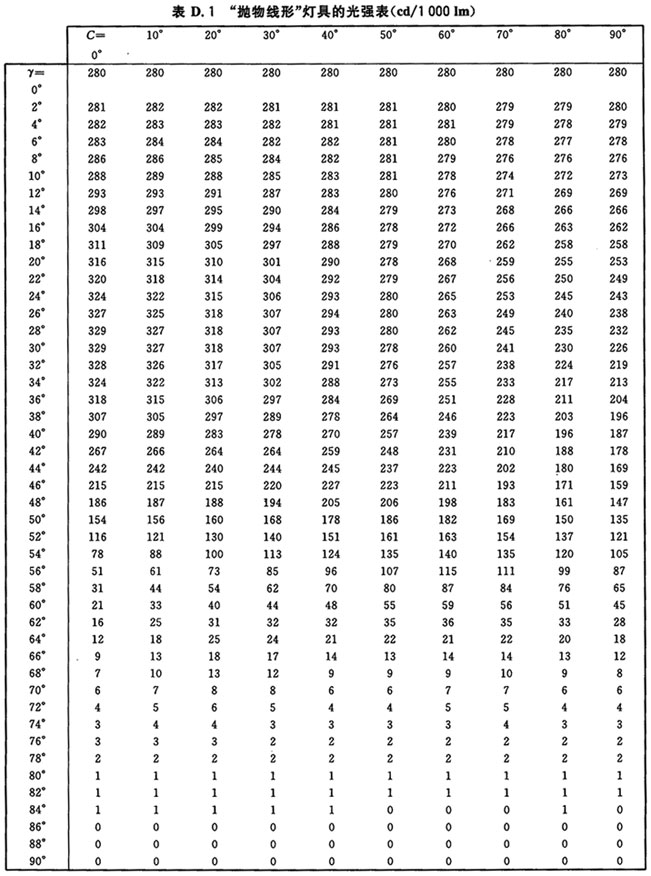

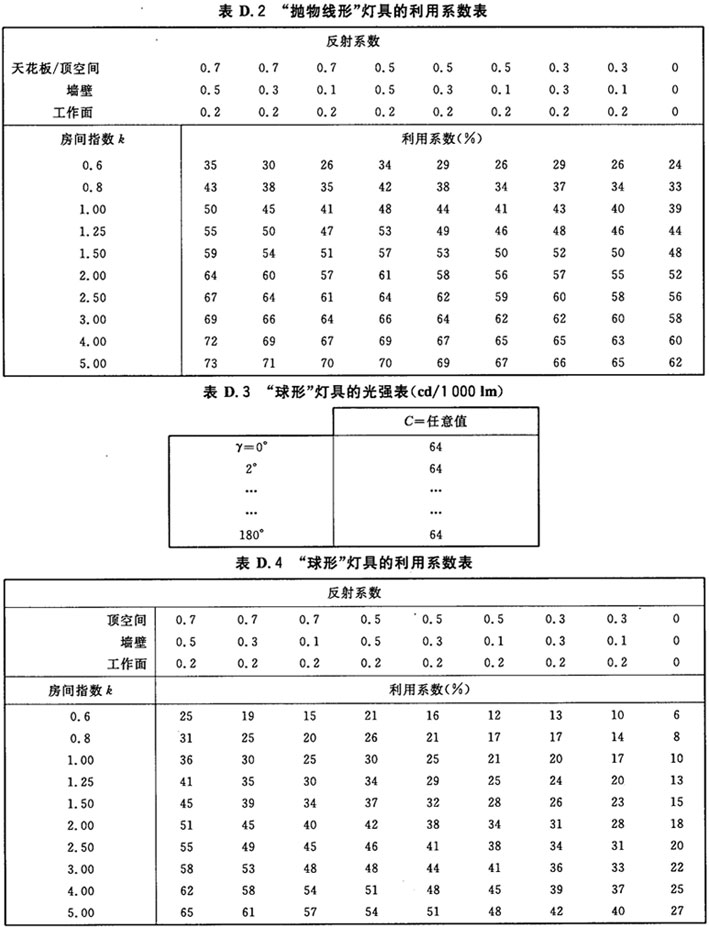

表D.1和表D.4給出了每一個燈具的光度數據。表D.5和表D.6給出了兩種格式的UGR表格。圖D.3和表D.4給出了UGR曲線。
D.2 平均照度計算
對工作面上的平均照度進行計算?！皰佄锞€形”燈具固定在工作面上方3.35m高處，空間指數計算為1.07。用這個值和空間各表面的反射率，確定利用系數為0.51，而直接照明利用系數計算為0.40。
“球形”燈具以1.2m的懸掛長度固定在工作面上方2.15m處。頂棚空間反射率確定為0.52。利用系數為0.4，而直接照明利用系數為0.16。在要求的200lx當使用九個“拋物線形”燈具或者12個“球形”燈具時，初始平均照度分別為276lx和258lx，都在需要的200lx之上。
D.3 UGR值的計算
使用一個計算機程序，給出了對應于圖D.1中不同觀察者位置的UGR表格，同樣也給出了平均和最大UGR值。

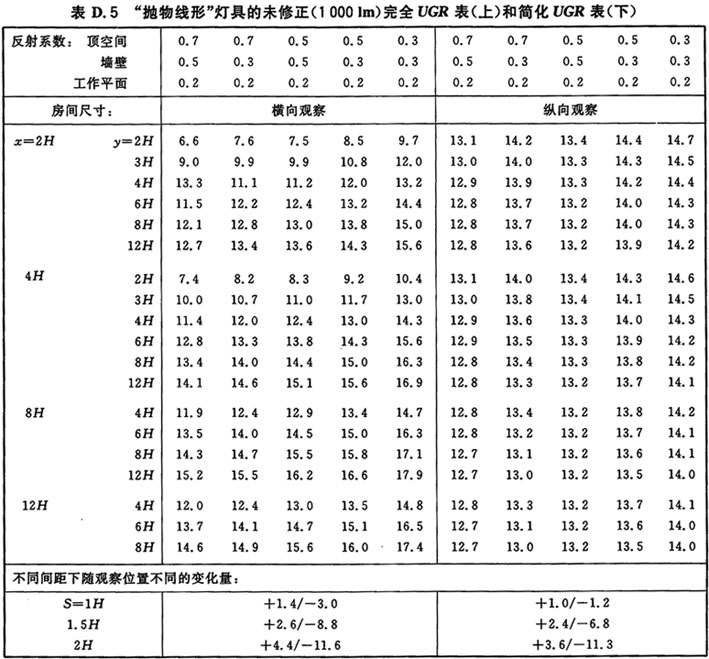

表D.5是“拋物線形”燈具的UGR表格，用于完成表A.6和表A.7中的表格。下面的內容描述了計算過程。
高度H＝3m的房間相對尺寸為2H和3H。用這些值和房間表面的反射率，相應橫向觀察和縱向觀察的完全UGR表格中的未修正UGR值分別是12.9和13.0。

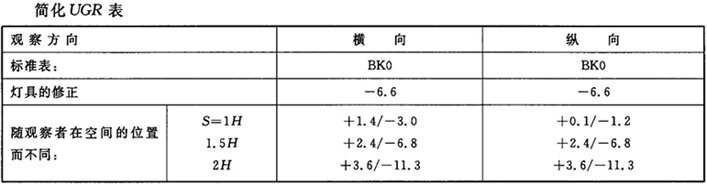

在簡化UGR表中，兩個觀察方向的基準值都是標準表BK00。從表A.4中可以看出，不管房間尺寸如何，都是使用20這一值。將燈具修正(兩個方向都是-6.6)加到20上。關于相對背景亮度的修正的計算是：
LR＝6×0.51－5×0.40＝1.06
所以修正[見式(A.6)]＝-8log1.06＝-0.2。
兩個觀察方向的結果都是UGR為13.2。這個值與完全UGR表中的12.9和13.0吻合很好。兩個觀察方向選擇一個值13.0，加上光源光輸出修正(8log(3 250/1 000)＝4.1)達到兩個觀察方向的平均UGR是17.1。
接下來考慮UGR變化附屬表。對于橫向觀察，燈具間距是1H(3m)，UGR變化是上升1.4。對于縱向觀察，間距是0.67H，決定使用上升變化0.7。那么兩個觀察方向的UGR最大值就分別是18.5和17.8。表D.7中注明了這些值和“平均”UGR值。

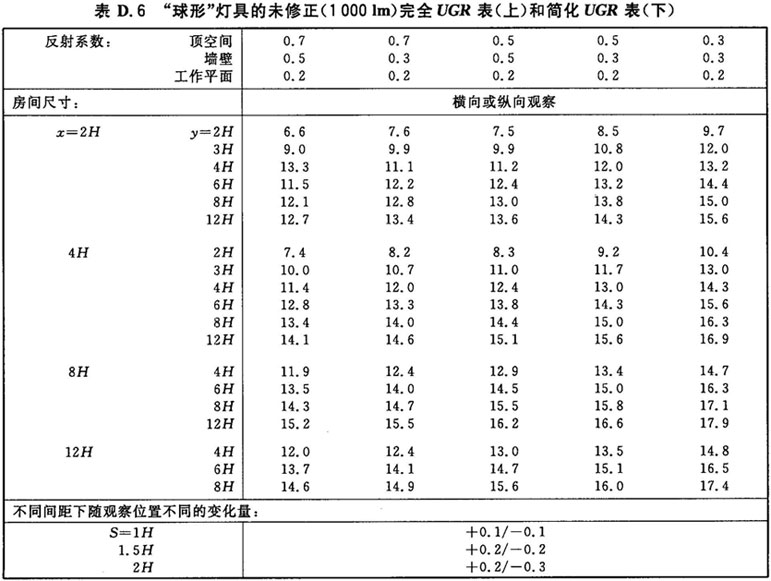

對于“球形”燈具，相對房間尺寸是3.33H和5H，頂棚空間反射率0.52，以此計算得到表D.6中UGR表格。從完全表中，針對橫向觀察和縱向觀察情形，分別選擇未修正UGR值為12.7和11.8。

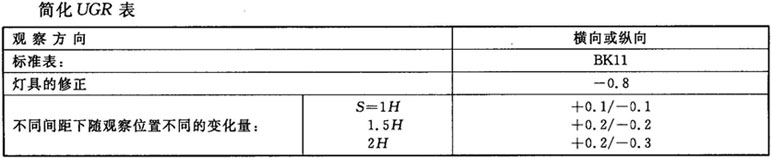

對于簡化UGR表，從標準表BK11中選擇值15.0和14.3。加上燈具修正(-0.8)和背景亮度修正(LR＝6×0.40－5×0.16＝1.6)，所以修正[見式(A.6)＝-8log1.6＝-1.6]，結果是12.6和11.9。這些值與從完全UGR表中得出的值相近。
加上光源光輸出修正(8log(2 900/1 000)＝3.7)，兩個觀察方向的平均UGR值是16.3和15.6。附屬表指出對于這個燈具沒有變化量，所以最大UGR等于平均UGR。表D.7注明了結果。

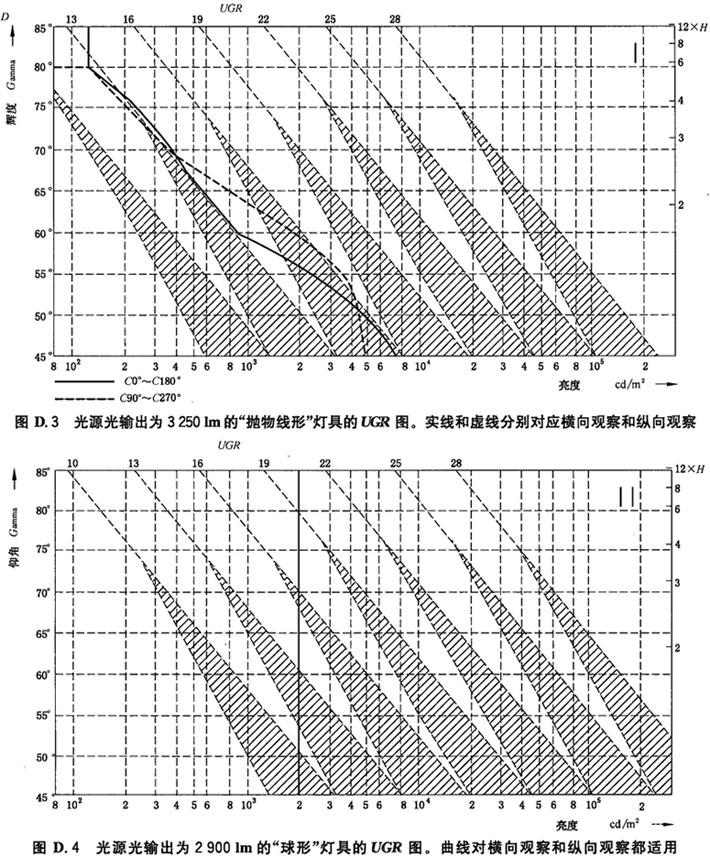

兩個燈具的UGR圖分別是“拋物線形”燈具為類型Ⅰ，“球形”燈具為類型Ⅱ。(見圖D.3和圖D.4)。

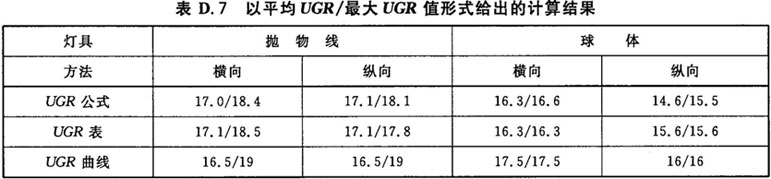

從圖D.3的“拋物線形”燈具的UGR圖中可以看出，平均UGR約為16.5，而當亮度跡線接觸到此UGR曲線的陰影區時，UGR取最大值，比平均UGR大一些，約為19。表D.7注明了兩個方向的UGR值。
對于“球形”燈具，見圖D.4，兩個觀察方向上的相應房間尺寸是3.33H和5H。分別對應橫向觀察和縱向觀察的UGR值大約為17.5和16。這些數據也在表D.7中注明了。
D.4 計算值的比較
用UGR表獲得的結果和用UGR公式獲得的結果吻合較好。
一般的說，使用UGR公式的計算機程序在確定的區域內移動觀察者，以便看到的是系統的一小部分。這對于在緊湊范圍內引起眩光的“拋物線形”燈具而言沒有影響；但對于“球形”燈具而言，“平均”UGR被降低了。所以，如果忽略掉在短尺寸方向上的(縱向觀察)“球形”燈具的“平均”UGR值，則僅以0.3單位的最大差異很好的吻合。
對于兩個燈具，用UGR曲線獲得的結果與其他結果也相當好的吻合。
參 考 文 獻
參 考 文 獻
[1] CIE 29.2-1986 室內照明指南
[2] CIE 17.4-1987 國際照明詞匯
[3] CIE Publication No.55：Discomfort Glare in Interior Working Environment，1983.
[4] CIE Publication 102-1993：Recommended file format for electronic transfer of lurninaire photometric data.
[5] IES Lighting Handbook，Reference Volume，ed.：Kaufman—Haynes，pp.9-71-9-80，1981.
[6] CIBSE Technical Memorandum No.10(TM10)：The Calculation of Glare Indices，1985.
[7]
：A Modern Glare Index Method，CIE Proceedings of 21st Session in Venice，VOI Ⅱ，1987.
[8]
：Interreflection in rooms—Formulas for calculators and computers，Note No.227 by the Danish Illuminating Engineering Laboratory，1986.
[9] Fischer D：Blendung—Neuer Ansatz fur ein internationales Blendungsbewertungssystem，Licht No.1，50-56，1990.
[10]
：A Luminance Limiting Curve Method-based on a Glare Index Formula，Research Note of the Danish Illuminating Engineering Laboratory，1988.
