1 總 則
1.0.1 為了通信高壓直流電源系統的規劃與設計能夠貫徹執行國家的技術經濟政策，做到保障人身安全、供電可靠、技術先進和經濟合理，制訂本規范。
1.0.2 本規范適用于通信局(站)和數據機房的高壓直流電源系統新建、擴建及改建工程的規劃與設計。
1.0.3 系統的規劃與設計應遵循開放性的原則，充分考慮安全性和可在線擴充性。
1.0.4 總體方案設計、設備選型等應根據工程特點、建設規模、經濟效果、設備壽命和發展規劃，做到遠、近期結合，在滿足近期使用要求的同時，兼顧遠期發展的需要。
1.0.5 系統的規劃與設計應綜合考慮投資、運營環境、可靠性、建設周期等因素，合理控制工程造價和運行維護成本。
1.0.6 系統設計應采用成熟的技術，并采用符合國家現行有關標準的高效節能、環保、安全、性能先進的產品，產品應檢驗合格。
1.0.7 在我國抗震設防烈度7度以上(含7度)地區進行通信網絡建設時，應滿足抗震設防的要求。
1.0.8 系統的規劃與設計，除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 通信高壓直流電源系統 high voltage DC power supply system for telecommunication
以直流方式為通信設備供電，標稱電壓不小于220V的電源系統。本規范特指240V、288V、336V的直流電源系統。
2.0.2 標稱電壓 nominal voltage
表示或識別電源系統的適當?shù)碾妷航浦担ㄐ胖绷麟娫聪到y(tǒng)一般取系統中并聯后備電池組的額定電壓。
2.0.3 懸浮方式 suspended mode
系統輸出的正、負極均不接地的方式。
2.0.4 絕緣監察 insulation monitoring
對直流輸出與地的絕緣性能進行檢測，判斷是否發生接地故障或絕緣性能降低。當發生故障或絕緣性能劣化時發出告警。
2.0.5 分散供電 distributed power supply
指全局分設多個通信電源供電點，每個供電點對鄰近的通信設備提供獨立的供電電源。
2.0.6 電涌保護器 surge protective devices(SPD)
用于限制瞬態過電壓和分泄電涌電流的器件，它至少含有一個非線性元件。
2.0.7 隔離開關熔斷器組 switch-disconnector-fuse
隔離開關的一極或多極與熔斷器串聯構成的組合電器。
3 基本規定
4 整流設備配置
4.0.1 系統容量應按遠期負荷規劃，其中整流機架應按遠期負荷配置，整流模塊的容量宜按近期負荷配置。
4.0.2 主用整流模塊的總?cè)萘繎?yīng)按負荷電流和電池的均充電流之和確定。
4.0.3 分立式系統容量宜小于1200A，最大不應超過1600A；組合式系統容量不宜超過400A。
4.0.4 系統的整流模塊數量應按N＋1冗余方式配置，N不大于10時，1只備用；N大于10時，每10只備用1只。
4.0.5 在每個系統中，整流模塊數量不宜少于3只，并聯使用的整流機架不宜超過3架，在一個整流機架中安裝的整流模塊不宜多于20只。
5 配電設備配置
6 蓄電池組配置
6.0.1 蓄電池組的容量應按近期負荷配置，依據蓄電池的壽命，考慮遠期發展需求。
6.0.2 系統配置的蓄電池不得少于2組，最多不應超過4組。
6.0.3 不同廠家、不同容量、不同型號、不同時期的蓄電池組不應并聯使用。
6.0.4 蓄電池單體電壓可選2V、6V、12V，蓄電池的單體數量應符合表6.0.4的規定。
表6.0.4 蓄電池單體數量
| 系統標稱電壓 |
240V | 288V | 336V | ||||||
| 單體電壓（V） | 2 | 6 | 12 | 2 | 6 | 12 | 2 | 6 | 12 |
| 蓄電池個數（只） | 120 | 40 | 20 | 144 | 48 | 24 | 168 | 56 | 28 |
6.0.5 蓄電池類型應按照蓄電池的放電倍率選擇。
6.0.6 重要系統可設置蓄電池組監測設備，最小監測單元可選擇2V、6V、12V等。
6.0.7 蓄電池組總放電時長應根據市電類別、配電系統情況和維護要求等因素確定，蓄電池組總放電時長應符合表6.0.7的規定。
表6.0.7 蓄電池組總放電時長(h)
| 市電類別 | 蓄電池組總放電時長 | |
| 一類市電 |
Ⅰ | 0.25～0.5 |
| Ⅱ | 0.5～1.0 | |
| 二類市電 | 1.0～2.0 | |
| 三類市電 | 2.0～3.0 |
|
6.0.8 鉛酸蓄電池的總?cè)萘繎?yīng)按下式計算：
式中：Q——蓄電池容量(Ah)；
K——安全系數，取1.25；
I——負荷電流(A)，2V單體電池電壓取1.85V；
T——放電時長(h)，按表6.0.7的規定取值；
η——放電容量系數，按表6.0.8的規定取值；
α——電池溫度系數(1／℃)，當1≤放電小時率＜10時，取α＝0.008；當放電小時率＜1時，取α＝0.01；
t——實際電池所在地最低環境溫度數值，所在地有采暖設備時按15℃考慮，無采暖設備時按5℃考慮。

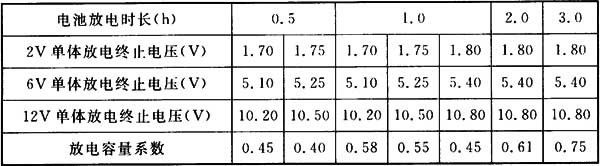

表6.0.8 鉛酸蓄電池放電容量系數η
