（免費下載）GB/T 50063-2017 電力裝置電測量?jī)x表裝置設計規范
1 總 則
1.0.1 為規范電力裝置電測量?jī)x表裝置設計，做到準確可靠、技術先進、監視方便、方便運行管理、經濟合理，統一設計原則，制定本規范。
1.0.2 本規范適用于單機容量為1000MW級及以下新建或擴建的汽輪發電機及燃?xì)廨啓C(jī)發電廠、單機容量為200kW及以上的水力發電廠包括抽水蓄能發電廠、核電站的常規島部分、交流額定電壓為10kV及以上的變(配)電站包括串補站、直流額定電壓為±800kV及以下的直流換流站，以及并網型風力發電、光伏發電站的電力裝置電測量?jī)x表裝置設計。
1.0.3 電力裝置電測量?jī)x表裝置設計除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語和符號
2.2 符 號
R——電阻；
X——電抗；
Z——阻抗；
I——電流；
U——電壓；
P——有功功率；
Q——無功功率；
S——視在功率；
W——有功電能；
WQ——無功電能；
PF——功率因數；
f——頻率。
3 電測量裝置
4 電能計量
5 計算機監控系統的測量
6 電測量變送器
6.0.1 變送器的輔助電源宜由交流不停電電源或直流電源供給。
6.0.2 電測量變送器等級指數和誤差極限應符合表6.0.2的規定。
表6.0.2 電測量變送器等級指數和誤差極限
| 等級指數 | 0.1 | 0.2 | 0.5 | 1 |
| 誤差極限 |
±0.1％ | ±0.2％ | ±0.5％ | ±1％ |
6.0.3 變送器的輸入?yún)?shù)應與電流互感器和電壓互感器的參數相匹配，輸出參數應滿足電測量?jī)x表和計算機監控系統的要求。變送器的校準值應與經變送器接入的電測量?jī)x表或計算機監控系統的量程相匹配，可按本規范附錄A和附錄B計算。
6.0.4 變送器宜采用輸出電流或數字輸出信號方式，不宜采用輸出電壓方式。變送器的輸出電流宜選用4mA～20mA。
6.0.5 變送器模擬量輸出回路接入負荷不應超過變送器額定二次負荷，接入變送器輸出回路的二次負荷應在其額定二次負荷的10％～100％內，變送器模擬量輸出回路串接儀表數量不宜超過2個。
6.0.6 貿易結算用電能計量不應采用電能變送器。
7 測量用電流、電壓互感器
8 測量二次接線
9 儀表裝置安裝條件
9.0.1 發電廠和變(配)電站的屏、臺、柜上的電氣儀表裝置的安裝，應滿足儀表正常工作、運行監視、抄表和現場調試的要求。
9.0.2 測量?jī)x表裝置宜采用垂直安裝，儀表中心線向各方向的傾斜角度不應大于1°，當測量?jī)x表裝置安裝在2200mm高的標準屏柜上時，測量裝置儀表的中心線距地面的安裝高度應符合下列規定：
1 常用電測量?jī)x表應為1200mm～2000mm；
2 電能計量?jī)x表和變送器應為800mm～1800mm；
3 記錄型儀表應為800mm～1600mm；
4 開關柜上和配電盤上的電能表為800mm～1800mm。
5 對非標準的屏、臺、柜上的儀表可根據本規定的尺寸作適當調整。
9.0.3 電能計量?jī)x表室外安裝時，儀表的中心線距地面的安裝高度不應小于1200mm；計量箱底邊距地面室內不應小于1200mm，室外不應小于1600mm。
9.0.4 控制屏(臺)宜選用后設門的屏(臺)式結構，電能表屏、變送器屏宜選用前后設門的柜式結構。一般屏的尺寸應為2200mm×800mm×600mm(高×寬×深)。
9.0.5 屏、臺、柜內的電流回路端子排應采用電流試驗端子，連接導線宜采用銅芯絕緣軟導線，電流回路導線截面不應小于2.5mm2，電壓回路不應小于1.5mm2。
9.0.6 電能表屏(柜)內試驗端子盒宜布置于屏(柜)的正面。
附錄A 測量?jī)x表滿刻度值的計算
A.0.1 設定變送器的校準值為Ibx＝5A或1A，Ubx＝100V，Pbx＝866W(5A)或173.2W(1A)，Qbx＝866Var(5A)或173.2Var(1A)時，可采用下列公式計算測量?jī)x表的滿刻度值。計算機監控系統測量值量程的計算也可采用下列公式。
1 電流表滿刻度值應按下式計算：
式中：Ib1——電流表滿刻度值(A)；
I1e——電流互感器一次額定電流(A)。
2 電壓表滿刻度值應按下式計算：
式中：Ub1——電壓表滿刻度值(V)；
K——電壓變送器的輸入電壓倍數，宜取1.2～1.5。K值的選擇應與變送器的輸入范圍協調；
U1e——電壓互感器一次額定電壓(V)。
3 有功功率表滿刻度值應按下式計算：
式中：Pb1——有功功率表滿刻度值(W)。
4 無功功率表滿刻度值應按下式計算：
式中：Qb1——無功功率表滿刻度值(Var)。
5 有功電能表應按下式換算：
式中：W1——有功電能表一次電能值(kWh)；
W2——有功電能表的讀數(kWh)；
Ni——電流互感器變比；
Nu——電壓互感器變比。
6 無功電能表應按下式換算：
式中：WQ1——無功電能表一次電能值(kVarh)；
WQ2——無功電能表的讀數(kVarh)。
附錄B 電測量變送器校準值的計算
B.0.1 變送器的校準值可按本規范附錄A選定的二次測量?jī)x表的滿刻度值或計算機監控系統的測量量程，并應按下列公式計算：
1 電流變送器校準值應按下式計算：
式中：Ibx——電流變送器校準值(A)；
Ib1——電流表滿刻度值(A)；
Ni——電流互感器變比。
2 電壓變送器校準值應按下式計算：
式中：Ubx——電壓變送器校準值(V)；
Ub1——電壓表滿刻度值(V)；
Nu——電壓互感器變比。
3 有功功率變送器校準值應按下式計算：
式中：Pbx——有功功率變送器校準值(W)。
4 無功功率變送器校準值應按下式計算：
式中：Qbx——無功功率變送器校準值(Var)。
5 有功電能表應按下式換算：
式中：A——有功電能表的累計脈沖計數值(脈沖)；
C——有功電能表的電能常數(脈沖／kW·h)。
6 無功電能表應按下式換算：
式中：A——無功電能表的累計脈沖計數值(脈沖)；
C——無功電能表的電能常數(脈沖／kVarh)。
附錄C 電測量及電能計量的測量圖表
C.0.1 本附錄表格所用符號見表C.0.1。

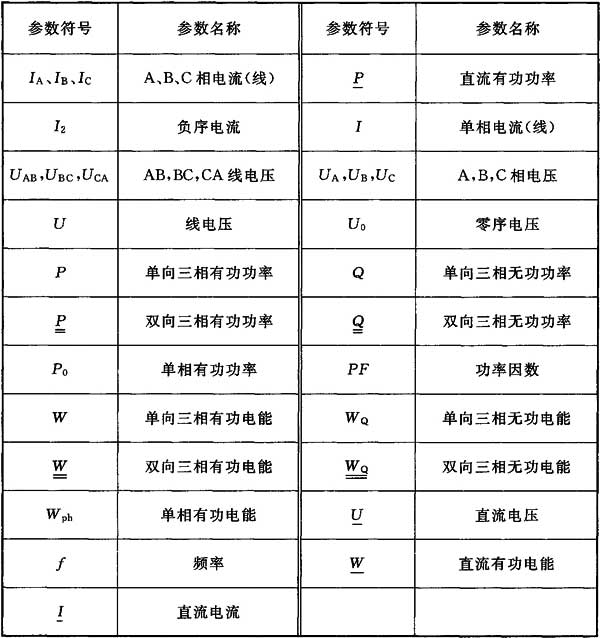

表C.0.1 電測量及電能計量的測量圖表用符號
注：除本表所列符號外，其他符號將在相應的測量圖表中說明。
C.0.2 火力發電廠測量圖表見表C.0.2-1～表C.0.2-4。

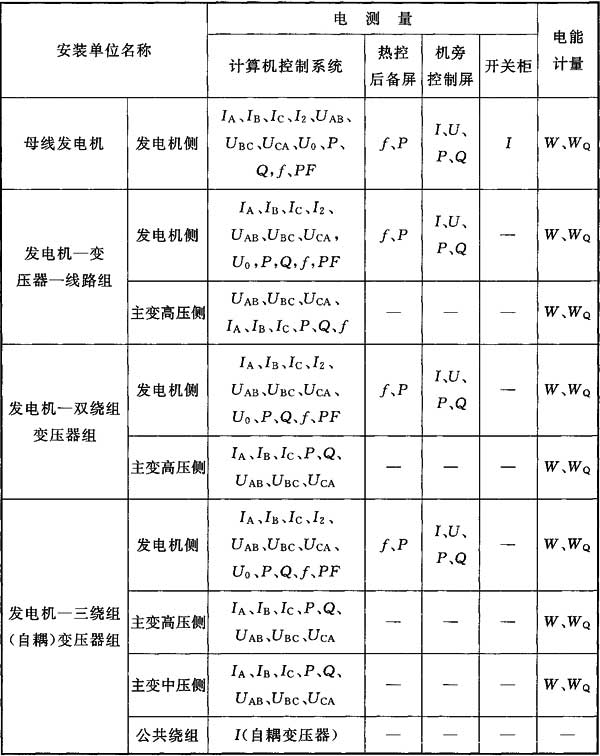

表C.0.2-1 火力發電廠發電機及發電機-變壓器組測量圖表
注：1 負序電流的測量應符合本規范第3.2.3條的規定。
2 對符合本規范第3.4.3條及第3.4.5條要求的安裝單位應測量雙向有功功率和無功功率，并計量雙向有功和無功電能。
3 當變壓器高、中壓側電壓為110kV及以下時，所測量的三相電流改為單相電流。
表C.0.2-2 火力發電廠發電機勵磁系統測量圖表
2 當交流勵磁機勵磁系統沒有副勵磁機時，取消副勵磁機勵磁電流、電壓。
3 *交流勵磁機-旋轉勵磁系統廠家應提供監視旋轉二極管故障的轉子接地檢測裝置和間接測量轉子電流、電壓的裝置。

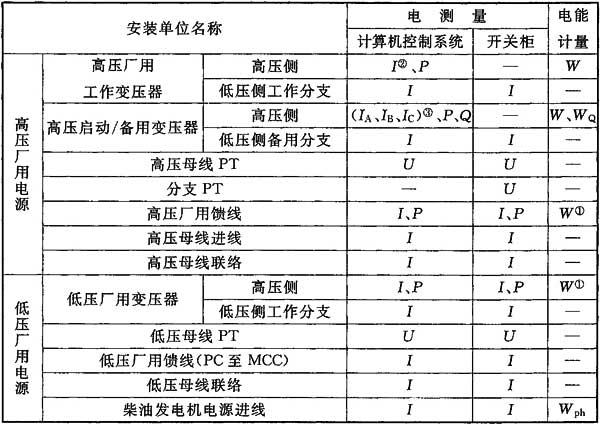

表C.0.2-3 火力發電廠高、低廠用壓電源測量圖表
注：①電能計量可由綜合保護裝置內置電能計量功能完成，也可在開關柜內單獨加裝多功能電能表。
②高壓廠用工作變壓器高壓側電壓為110kV及以上時應測三相電流。
③高壓?jiǎn)?dòng)／備用變壓器高壓側電壓為110kV及以下時可測單相電流。

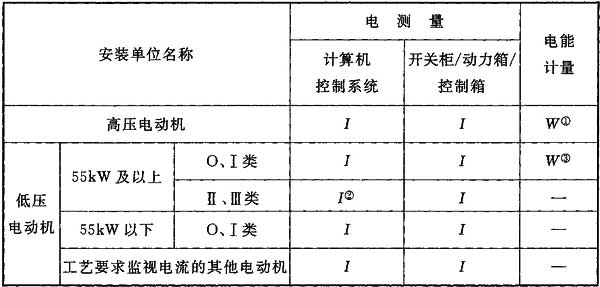

表C.0.2-4 火力發電廠高、低壓電動機測量圖表
注：①電能計量可由綜合保護裝置內置電能計量功能完成，也可在開關柜內單獨加裝多功能電能表。
②55kW及以上的Ⅱ、Ⅲ類低壓電動機納入計算機控制系統監控時應測量其電流。
③對需要進行技術經濟考核的75kW及以上的電動機可裝設電能表，電能表裝于開關柜內。
C.0.3 水力發電廠電測量及電能計量的測量圖表見表C.0.3-1～表C.0.3-3。

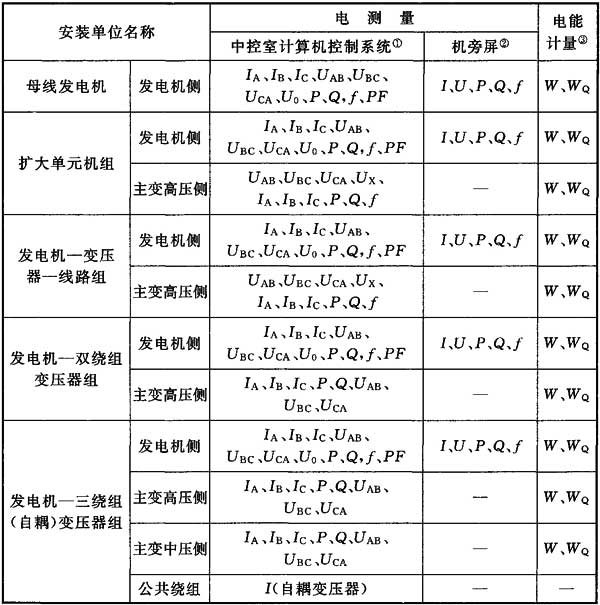

表C.0.3-1 水力發電廠發電機及發電機-變壓器組的測量圖表
注：①本表中計算機監控系統采集的電測量參數為各就地控制單元上配置的電氣測量?jī)x表采集傳送的電量數據，電氣測量?jī)x表應包括綜合交流采樣電量綜合測量?jī)x表、電量變送器等。
②本表中機旁屏采集的電測量參數當不配置常規電氣測量?jī)x表時，通過機組現地控制單元屏幕顯示器顯示；當配置不經過現地控制單元的常規儀表時，應按本表配置測量并顯示有功功率、無功功率、發電機定子電流、發電機定子電壓、發電機頻率。
③抽水蓄能機組和水輪發電機組作調相運行時，應測量正反向有功、無功功率和計量送、受的有功、無功電能。發電機的有功和無功電能表可裝在機旁屏或中央控制室內。
表C.0.3-2 水力發電廠發電機勵磁系統的測量圖表
注：I1、U1——發電機轉子電流、電壓；
Igz——功率整流柜直流輸出電流；
Ig、Ug——功率整流柜交流輸入電流、電壓。

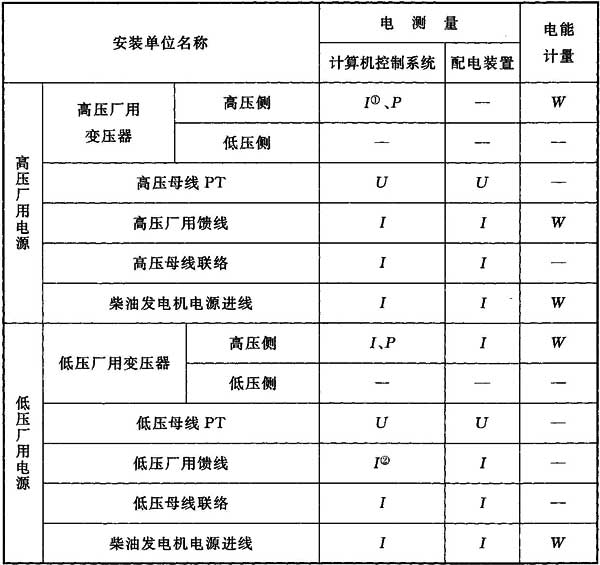

表C.0.3-3 水力發電廠高、低壓廠用電源的測量圖表
注：①表中高壓廠用變壓器高壓側電壓為110kV及以上時應測三相電流。
②對低壓廠用饋線，應按照本規范第3.2.2條確定是否測量三相電流。
C.0.4 變(配)電站測量圖表見表C.0.4-1～表C.0.4-4。

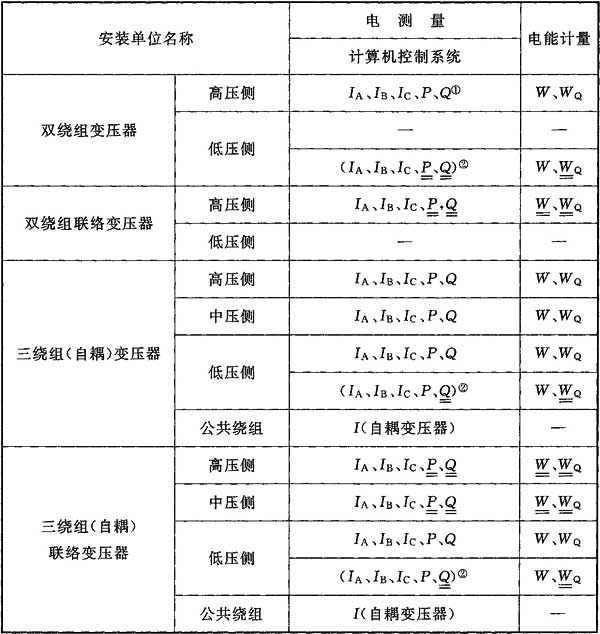

表C.0.4-1 變(配)電站主變壓器及聯絡變壓器測量圖表
注：當變壓器高、中、低壓側電壓為110kV及以下時，所測量的三相電流可改為單相電流。
①雙繞組變壓器一般在電源側測量，如電源側測量有困難或需要時，可在另一側測量。對于聯絡變壓器，應在兩側均進行測量；對于終端變電站的降壓變壓器、升壓變壓器、配電變壓器可根據需要在低壓側測量。
②變壓器低壓側測量有兩種情況：1)沒有并聯電容器及電抗器；2)裝有并聯電容器及電抗器。對于②應按照本規范第4.2.2條第7款要求測量三相電流、正反向無功功率及功率因數，以及計量進相、滯相的無功電能。
表C.0.4-2 變電站站用電源測量圖表
注：①對低壓所用饋線，應按照本規范第3.2.2條和第4.1.7條確定是否測量三相電流和采用三相四線電能表。

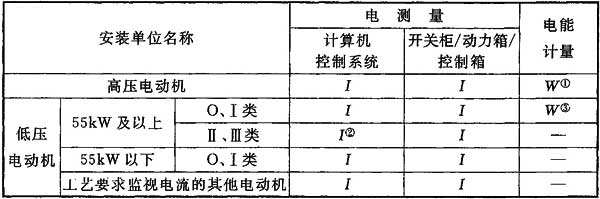

表C.0.4-3 變電站高、低壓電動機測量圖表
注：①電能計量可由綜合保護裝置內置電能計量功能完成，也可在開關柜內單獨加裝多功能電能表。
②55kW及以上的Ⅱ、Ⅲ類低壓電動機納入計算機控制系統監控時應測量其電流。
③對需要進行技術經濟考核的75kW及以上的電動機可裝設電能表，電能表裝于開關柜內。
表C.0.4-4 變電站無功補償裝置測量圖表
注：當無功補償裝置裝有并聯電容器和電抗器時，總回路應測量雙方向無功功率和分別計量進相、滯相的無功電能。
C.0.5 發電廠、變(配)電站母線設備測量圖表見表C.0.5。

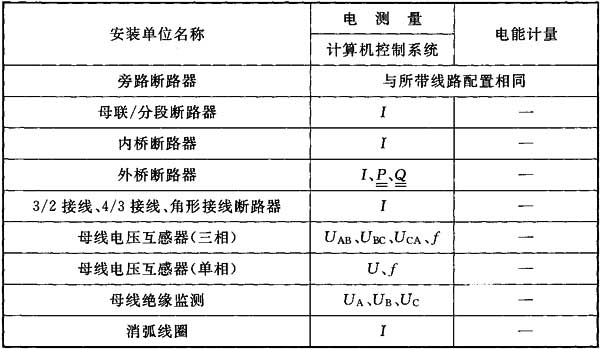

表C.0.5 發電廠、變(配)電站母線設備測量圖表
注：電壓等級為110kV及以上時，所測量的單相電流應改為三相電流。
C.0.6 發電廠、變(配)電站直流電源及直流電動機測量圖表見表C.0.6。

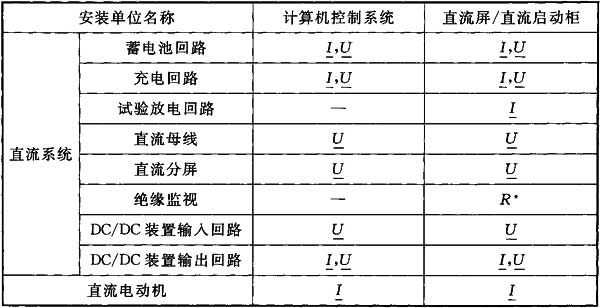

表C.0.6 發電廠、變(配)電站直流電源及直流電動機測量圖表
注：1 蓄電池回路應測雙向直流電流；
2 *R——絕緣電阻值。
C.0.7 發電廠、變(配)電站送電線路測量圖表見表C.0.7。

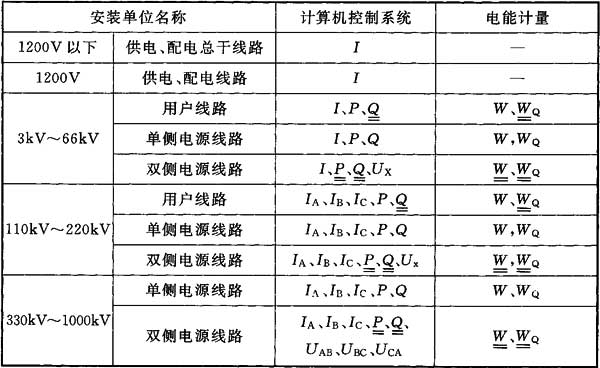

表C.0.7 發電廠、變(配)電站送電線路測量圖表
注：對于10kV及以下配電裝置，如未單獨設置控制系統，測量裝置宜安裝在配電裝置內。
C.0.8 發電廠、變電站公用部分測量圖表見表C.0.8。

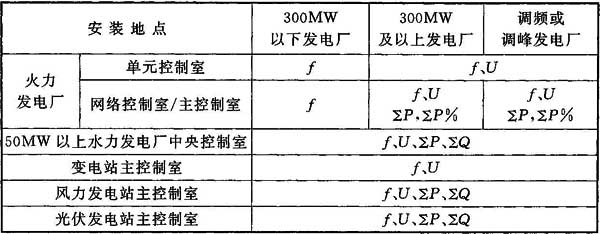

表C.0.8 發電廠、變電站公用部分測量圖表
注：∑P——全廠總和有功功率；
∑P％——全廠廠用電率；
f——系統頻率；
U——主母線電壓。
C.0.9 直流換流站直流部分的測量圖表見表C.0.9。

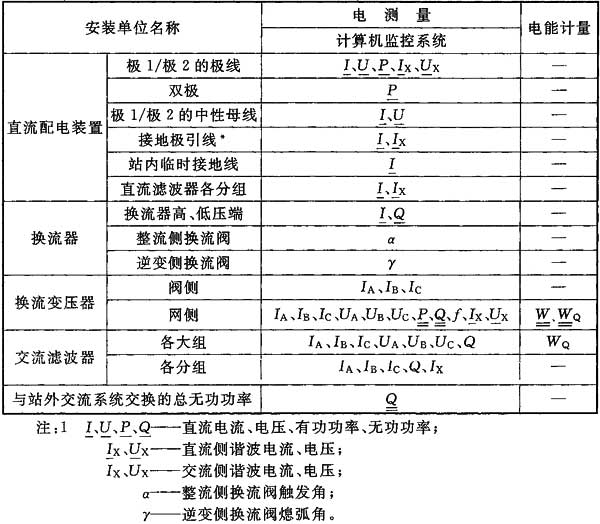

表C.0.9 直流換流站直流部分的測量圖表
C.0.10 風力電站風力發電機組測量圖表見表C.0.10。

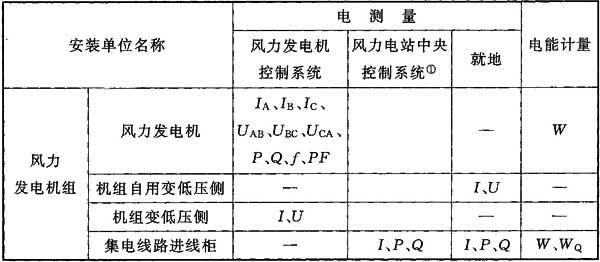

表C.0.10 風力電站風力發電機組測量圖表
注：①風力發電機自身的電氣參數測量由風力發電機控制系統完成，能將風力發電機的電氣參數經通信方式上傳至風力電站中央監控系統。
C.0.11 光伏電站測量圖表見表C.0.11。
表C.0.11 光伏電站光伏方陣測量圖表
注：①逆變器控制系統測量的電氣參數應能就地顯示并能經通信方式上傳至光伏電站中央監控系統。
