前言
前 言
本標準代替GB/T10411—1989《地鐵直流牽引供電系統》。
本標準與GB/T10411—1989《地鐵直流牽引供電系統》相比主要內容變化如下：
1）標準名稱根據本標準的適用范圍進行了修改，將《地鐵直流牽引供電系統》改為《城市軌道交通直流牽引供電系統》。
2）將GB/T10411—1989中“2引用標準”改為“2規范性引用文件”，增加了GB/T14549《電能質量公用電網諧波》GB50217《電力工程電纜設計規范》、GB/T 2900.36《電工術語電力牽引》、CJJ49《地鐵雜散電流腐蝕防護技術規程》的引用，刪除了GB5951《城市無軌電車和有軌電車供電系統》和GB50054《低壓配電裝置及線路設計規范》。
3)將GB/T10411—1989中“3術語”改為“3術語和定義”，GB/T 2900.36《電工術語電力牽引》中已經確立的術語和定義不再列出，新增“框架泄漏保護裝置”術語和定義。
4)將GB/T10411—1989中“4供電制式”改為“4供電方式”，對本章的部分條文進行了修改。
5)將GB/T10411—1989中“6電纜網絡”改為“6電纜”，對本章的部分條文進行了修改。
6)增加了主要設備的技術參數作為資料性附錄。
本標準的附錄A、附錄B和附錄C為資料性附錄。
本標準由中華人民共和國建設部提出。
本標準由建設部標準定額研究所歸口。
本標準由鐵道第二勘察設計院負責起草，北京地鐵總公司、北京市城建設計研究總院有限公司、廣州市地下鐵道總公司、中鐵電氣化局集團有限公司、中國南車集團株洲電力機車研究所、順特電氣有限公司、北京和利時系統工程股份有限公司、建設部地鐵與輕軌研究中心等單位參加起草。
本標準主要起草人:周建、趙力、于松偉、秦國棟。
本標準于1988年10月首次發布。
1 范圍
1范圍
本標準規定了城市軌道交通直流牽引供電系統中供電方式、牽引變電所、電纜、接觸網、牽引供電保護裝置及電力調度的主要性能指標和設備運行指標等。
本標準適用于城市軌道交通直流牽引供電系統。
本標準不適用于城市有軌電車供電系統。
2 規范性引用文件
2規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件,其最新版本適用于本標準。
GB/T 2900.36 電工術語電力牽引
GB/T14549電能質量公用電網諧波
GB50062工業與民用電力裝置的繼電保護和自動裝置設計規范
GB50217電力工程由纜設計規范
GBJ64工業與民用電力裝置的過電壓保護設計規范
CJJ49地鐵雜散電流腐蝕防護技術規程
3 術語和定義GB/T確立的以及下列術語和定義適用于本標準。
3.1 系統最高電壓highest voltage of a system
指系統正常運行過程中，在任何一點上出現的最高電壓。不包括系統的暫時狀態和異常電壓。
3.2 系統最低電壓lowest voltage of a system
指系統正常運行過程中，在任何一點上出現的最低電壓。不包括系統的暫時狀態和異常電壓。
3.3 設備最高電壓highest voltage for equipment
指系統正常運行時，設備所承受的最高運行電壓。
3.4 整流機組負荷等級load level of rectifier unit
根據負荷曲線的性質特征所劃分的整流機組負荷等級。
3.5 接觸網contact line system
經過受電器向電動客車供給電能的導電網。
3.6 接觸網最小適中電流 minimum short-circult current of contact line system
在供電系統的最小運行方式下，接觸網中離饋入點最遠端發生正負極間適中時的電流。
3.7 接觸網最大短路電流maximum short-circuit current of contact line system
在供電系統的最大運行方式下，接觸網的饋入點處發生正負極間短路時的電流。
3.8 雙邊供電two-way feeding
一個供電區間由相鄰兩牽引變電所各經一路饋線同時供電。
3.9 單邊供電one-way feeding
一個供電區間只由一路饋線供電。
3.10 饋線feeder
從牽引變電所向接觸網輸送直流電的供電線。
3.11 末端電壓terminal voltage
單邊供電時，接觸網饋電區中離饋入點最遠端的電壓。
3.12 均流線rail-to-rail and track-to-track cross bond
連接回流軌間使其均勻回流的導線。
3.13 聯跳保護裝置two-way inter-trip protection device
在一個雙邊供電區段內發生短路時,使本區段兩端饋電斷路器聯動跳閘的裝置。
3.14 電流變化率及增量保護裝置current variance ratio and incremental protection device
根據短時間內電流變化率及增量的不同自動區分工作電流與故障電流，實行選擇動作的保護裝置。
3.15 框架泄漏保護裝置frame leakage protection device
由直流配電裝置框架對地泄漏的電流和負極對地電位作為激勵量的保護裝置。
4 供電方式
4.1城市軌道交通的外部電源供電方式有集中式、分布式和混合式三種。
4.2 牽引供電網絡，可以與動力照明供電網絡共享同一個供電網絡，也可以采用與動力照明供電網絡相對獨立的供電網絡。
4.3牽引用電負荷為一級負荷，牽引變電所的受電電壓有35kV、20kV和10kV三種。

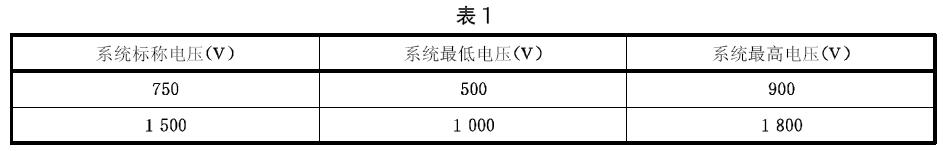

4.4牽引供電系統直流標稱電壓應采用750V或1500V，其波動范圍應符合表1的規定。
4.5直流供電系統的正、負極均不接地。
5 牽引變電所
5.1 牽引變電所設備的容量
應按設計最大通過能力、供電質量、變電所運行方式變化等因素決定。
5.2 牽引變電所分布距離的確定
除滿足接觸網的電壓水平外，還應考慮線路功率損失、鋼軌對地電位和雜散電流的影響。
5.4牽引變電所的設計、安裝、施工及驗收應符合有關國家標準或行業標準的規定。
6 電纜
6.1 電纜應按負荷容量和電壓等級進行選擇，并考慮環境溫度和敷設方式的影響。
6.2 地下建筑物內應選用無鹵素低煙阻燃型電纜，對一些重要負荷應選用無鹵素低煙耐火型電纜。
6.3 電纜的敷設應按照GB 50217執行。
7 接觸網
8 牽引供電保護裝置
9 電力調度

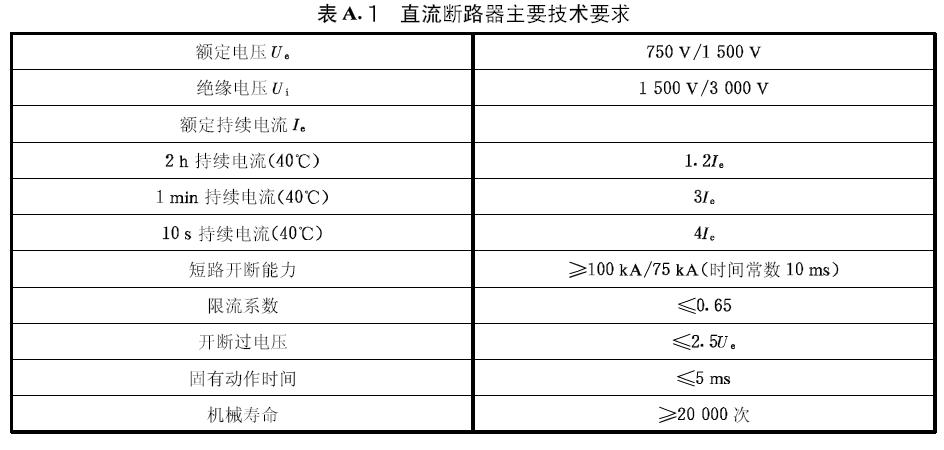

附錄A 直流斷路器主要技術要求
附錄A(資料性附錄）直流斷路器主要技術要求

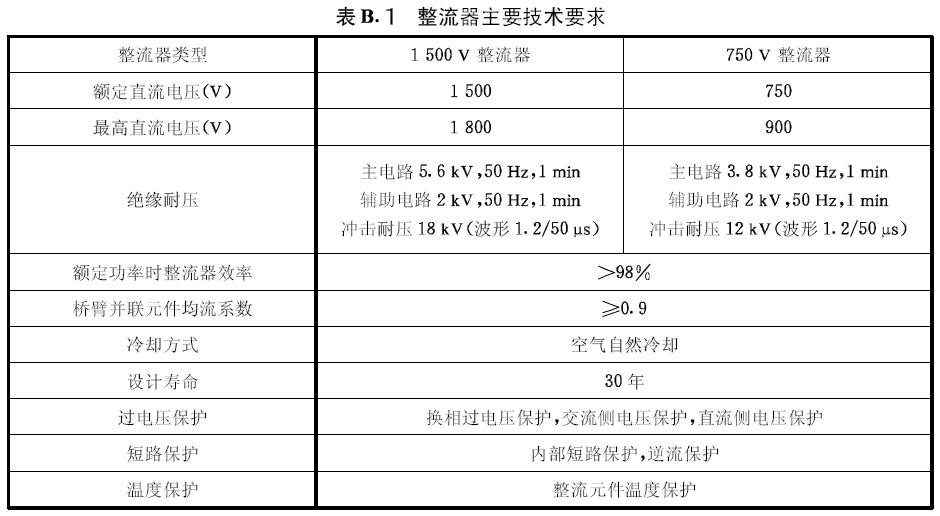

附錄B 整流器主要技術要求
附錄B(資料性附錄）整流器主要技術要求

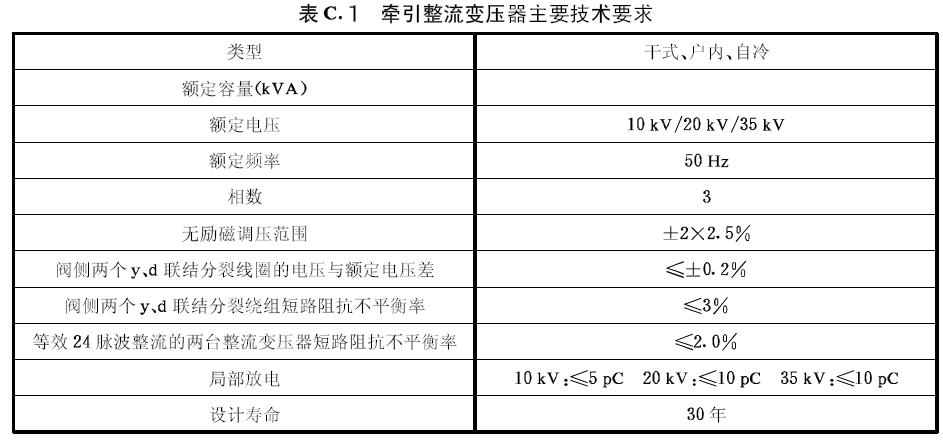

附錄C 牽引整流變壓器主要技術要求
附錄C(資料性附錄）牽引整流變壓器主要技術要求
