（免費下載）GB/Z 18509-2016 電磁兼容 電磁兼容標準起草導則
1 范圍
1 范圍
本指導性技術文件規定了起草全部或部分與電磁兼容有關的標準的程序，在制定新的電磁兼容標準或電磁兼容條款，以及修訂現有的標準時宜采用本程序。
為了保證各標準之間彼此保持一致和符合當前的作法，以及避免文件編寫出現重復，宜遵守本程序。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB／T 4365-2003 電工術語 電磁兼容
3 術語和定義
3.1
電磁兼容性 electromagnetic compatibility；EMC
設備或系統在其電磁環境中能正常工作且不對它的電磁環境中任何事物構成不能承受的電磁騷擾的能力。
[GB／T 4365-2003，定義161-01-07]
3.2
EMC委員會 EMC committees
在本指導性技術文件中EMC委員會是指全國無線電干擾標準化技術委員會(SAC／TC 79)和全國電磁兼容標準化技術委員會(SAC／TC 246)。
3.3
(電磁)兼容水平 (electromagnetic)compatibility level
為了在設定發射限值和抗擾度限值時能相互協調，而規定作為參考電平的電磁騷擾水平。
[GB／T 4365-2003，定義161-03-10]
注1：按照慣例，實際的騷擾水平超過所選擇的兼容水平的概率是很小的。但是，只有在各種場合下控制發射和抗擾度水平，使由累加的發射產生的騷擾水平低于處在相同場合下的每個裝置、設備和系統的抗擾度水平，才能達到電磁上兼容。
注2：兼容水平可能與電磁現象、時間和場所有關。
3.4
電磁騷擾 electromagnetic disturbance
任何可能引起裝置、設備或系統性能降低或者對生物或非生物產生不良影響的電磁現象。
注：電磁騷擾可能是電磁噪聲，無用信號或傳播媒介自身的變化。
[GB／T 4365-2003，定義161-01-05]
3.5
(電磁)發射 (electromagnetic)emission
從源向外發出的電磁能的現象。
[GB／T 4365-2003，定義161-01-08]
3.6
電磁環境 electromagnetic environment
存在于給定場所的所有電磁現象的總和。
[GB／T 4365-2003，定義161-01-01]
3.7
電磁干擾 electromagnetic interference；EMI
電磁騷擾引起的設備、傳輸通道或系統性能的下降。
注1：術語“電磁騷擾”和“電磁干擾”分別表示“起因”和“后果”。
注2：過去“電磁騷擾”和“電磁干擾”?；煊?。
[GB／T 4365-2003，定義161-01-06]
3.8
高頻 high frequency
9kHz以上的頻率。
注：該術語是用于EMC標準中的特殊定義，SAC／TC 79將9kHz以上的頻率稱射頻。
3.9
橫向標準 horizontal standard
與一系列技術委員會相關的，對確保標準化文件資料一致性至關重要的，規范基本原則、概念、術語或技術特性的標準。
注：在本指導性技術文件中，基礎EMC標準和橫向標準具有同等地位。
3.10
抗擾度(對騷擾的) immunity(to a disturbance)
裝置、設備或系統面臨電磁騷擾不降低運行性能的能力。
[GB／T 4365-2003，定義161-01-20]
3.11
低頻 low frequency
9kHz及以下的頻率。
注：該術語是用于EMC標準中的特殊定義。
3.12
端口 port
設備上與外部電磁環境相耦合或者受外部電磁環境影響的特定界面。

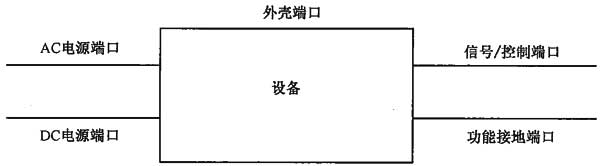

注：圖1給出了幾種重要的端口。外殼端口是設備的物理邊界(例如機殼)。外殼端口提供輻射和靜電放電(ESD)能量的傳播途徑，而其他端口提供傳導能量的傳播途徑。
圖1 設備端口
4 概述
4 概述
對EMC技術的研究已有很長一段時期，這些技術問題十分復雜。有很多標準化技術委員會關心的是特定產品的一般方面或者特殊方面的問題。
在我國，SAC／TC 79成立于1986年，SAC／TC 246成立于2000年，國內EMC標準化組織的結構在附錄A中給出。
在本指導性技術文件中，EMC包括從0Hz到400GHz頻率(可能到更高頻率)范圍內的傳導現象和輻射現象以及表B.1列出的有關現象。
EMC委員會的任務包括與電氣和電子設備、公共和工業供電系統、無線電通信和電信相關的EMC標準化工作，這些工作可與相關專業組織的合作來進行。
在EMC標準的制定過程中，必須認識到EMC的要求在經濟性和社會性方面的影響，這些要求可能會影響設備的性能。EMC要求不足和不必要的要求都應當避免。
EMC工作可能涉及到安全，特別是電磁騷擾對設備的功能安全造成的影響。對生物組織的直接影響不包括在內，但是對可能會產生這樣影響的場的測量，是包括在內的。
5 基本原則
5.1 總則
國家標準化管理委員會(下文中簡稱SAC)EMC標準協調小組(下文中簡稱EMC標準協調小組)對我國EMC標準中的相關工作進行協調，以避免國家標準的重復和沖突。這種協調主要涉及到電磁發射，耦合和對騷擾的抗擾度。EMC標準協調小組將與產品標準化技術委員會(以下簡稱產品委員會)和EMC委員會保持密切的聯系，以及時處理EMC標準問題。EMC標準協調小組在需要時向SAC提出解決分岐問題的建議。
5.2 發射限值
SAC／TC 79和SAC／TC 246作為EMC委員會，負責制定為實現EMC所需要的發射限值和測量要求。兩委員會應考慮有關產品委員會的需求(例如：測量方法的實用性和經濟效益)。
SAC／TC 79負責9kHz以上的發射，SAC／TC 246負責9kHz及以下的發射。為了保證統一性和維持電磁環境的控制，有關的產品委員會應參考EMC委員會的標準，使用EMC委員會制定的發射限值。產品委員會不能自由確定他們自己的發射限值，因為這樣將不能保證遵守可接受的兼容水平或騷擾水平。
SAC／TC 79和SAC／TC 246同樣負責通用發射標準，該類標準適用于無特定發射標準的那些產品。
當認為EMC委員會制定的EMC標準不適合特定的產品或電磁環境時，有關的產品委員會應該就有關發射限值和／或測量要求方面的任何改變尋求EMC委員會的幫助和咨詢。
5.3 抗擾度要求
SAC／TC 246負責制定產品的基礎EMC抗擾度標準。如果產品委員會打算對某種騷擾有抗擾度要求，應參照這些基礎EMC抗擾度標準制定測量技術的規范。產品委員會要根據預期的電磁環境，負責為其產品確定有關的性能判據和選擇恰當?shù)目箶_度試驗等級。SAC／TC 246可在設置抗擾度等級方面向有關產品委員會提供建議和支持。SAC／TC 246負責制定通用抗擾度標準。產品委員會宜將通用抗擾度標準作為指南使用。
6 EMC標準類型
6.1 概述
由包括SAC／TC 79和SAC／TC 246及其他標準化團體制定的EMC標準主要可分為下列四種類型。
注：在作出這樣的分類之前，已經制定出了很多標準，因此，現有的一些標準與下述的分類方法是不完全相符的。
6.2 基礎EMC標準(basic EMC standards)
基礎EMC標準給出了關于實現EMC一般的基本原理、概念、術語或技術特征，宜作為有關的標準化技術委員會的參考文件。
a) 基礎EMC標準可以是標準、技術規范或技術報告；
b) 一般基礎標準不是專門為特定的產品類或產品制定的；
c) 基礎EMC標準可能特別關心下列方面的問題(但不僅是這些方面)：
1) 術語；
2) 電磁現象的描述；
3) 兼容水平的技術要求；
4) 限制騷擾發射的一般要求；
5) 推薦關于設備抗擾度試驗等級；
6) 測量和試驗設備；
7) 測量技術、試驗方法及其適用性；
8) 電磁環境的描述和分類。
d) 基礎標準不包括規定的限值和特定的性能判據。這些應包括在通用標準、產品類標準或產品標準中。
6.3 通用EMC標準(generic EMC standards)
通用EMC標準適用于在沒有專用的產品類／產品EMC標準的情況下，在特定電磁環境下工作的產品。這些標準規定了適用于該電磁環境下工作的此類產品或系統的一組基本的要求、試驗程序和一般性的性能判據。產品委員會在制定特定的產品EMC標準以前，宜確定通用EMC標準所涵蓋特定電磁環境的試驗，試驗等級和性能判據是否適用其產品。
a) 通用EMC標準不包括詳細的測量和試驗方法等，但這些部分要參考基礎EMC標準；
b) 通用EMC標準提供的有關發射和抗擾度的要求和試驗，可能存在于一些單獨的文件中；
c) 通用EMC標準規定了數量有限的發射試驗和抗擾度試驗，最大的發射水平以及最小的抗擾度試驗水平，以便達到最佳的技術／經濟性。
6.4 產品類EMC標準(product family EMC standards)
6.4.1 概述
對EMC來說，產品類是可以采用相同標準的一組類似的產品。
產品類EMC標準規定了特定的發射和抗擾度要求，以及特定產品類專用的測量和試驗程序。產品類EMC標準應指出有關的安裝和運行條件。他們也基于設備的用途給出準確的性能判據。
建議產品委員會就其關心的電磁環境參考相關通用EMC標準，并考慮這些試驗方法及試驗等級是否符合其目的；如果符合，則宜引用合適的通用EMC標準。在制定／維護或修訂一項產品類EMC標準時，產品委員會宜盡可能使用基礎EMC標準。
a) 產品類EMC標準既可采用單獨標準的形式，也可在一個綜合性產品類標準中采用專用條款的形式，但是推薦采用單獨標準的形式；
b) 產品類EMC標準應參考基礎EMC標準中的詳細的測量和試驗方法、試驗布置等內容；
c) 產品類EMC標準不宜偏離基礎EMC標準。在例外情況下偏離基礎EMC標準時，應在產品標準中說明理由。
注：產品類EMC標準可以由有關的標準化技術委員會來制定。關于EMC產品類標準宜考慮分成兩類：
a) 具有很廣的應用范圍，并涉及到若干個有關的標準化技術委員會的產品類標準，尤其是與大量設備產生的騷擾發射有關的標準，例如：
——由非線性負荷在供電系統中產生的傳導騷擾；
——由工業設備或家用設備產生的射頻騷擾。
鑒于必須要對許多有關的標準化技術委員會進行協調，這類產品類標準宜由SAC／TC 79和SAC／TC 246來制定。
b) 特殊的產品類標準。
通常，這些標準由有關的標準化技術委員會制定。如果不清楚應該由哪一個委員會負責這個工作，那么全國EMC標準協調小組可以指定一個標準化技術委員會來進行這項工作。當一個有關的標準化技術委員會沒有相關的經驗或能力時，則宜請求EMC標準協調小組要求另一個委員會進行這項工作，或在這方面給予幫助。
6.4.2 產品類EMC標準的例子
以下列出一些EMC方面的主要產品類(但不僅是這些)：
a) 多媒體設備，包括：
——聲音和電視廣播接收機及相關設備；
——信息技術設備(ITE)；
——電信設備(限對應IEC歸口范圍內)；
——電力線通信(PLT)終端設備。
b) 家用和商用設備(除了ITE之外)；
c) 工業-過程測量和控制設備(除了ITE之外)；
d) 牽引和運輸設備；
e) 公用事業設備(電、煤氣、水等)；
f) 醫療設備；
g) 測量和試驗設備；
h) 連接到高壓、中壓和低壓公用供電系統的設備。
進一步的信息可以參考EMC委員會制定的產品類EMC標準。
6.5 產品EMC標準(product EMC standards)
與特定類型產品有關的產品EMC標準，宜考慮與之有關的特殊條件。它們采用和產品類EMC標準相同的規則。
6.6 關于不同類型EMC標準應用說明
宜注意四種不同類型的標準之間應用時的一些差別：
a) 基礎EMC標準是與一般信息，騷擾現象以及測量或試驗技術有關的；
b) 通用EMC標準指定了騷擾現象和測試的數量，適用于在給定電磁環境中工作的產品。通用EMC標準可應用于：
1) 工作在給定電磁環境中，且沒有專用的EMC標準的那些產品；
2) 負有責任的有關的標準化技術委員會認為通用EMC標準充分滿足其產品要求的那些產品類和產品。
在確定適當?shù)默F(xiàn)象、試驗等級和性能判據時，產品類／產品EMC標準應考慮其相應的電磁環境和安裝條件。在選擇試驗、試驗等級和性能判據時，也可以通過考慮相關的通用EMC標準。如果一個產品類／產品的EMC標準為某一現象規定的試驗值不夠嚴格，或如果只能部分覆蓋(例如，產品類／產品的EMC標準僅覆蓋參考頻率范圍的一部分)，則應在產品類／產品EMC標準中給出合理理由，或者引用其他EMC標準中的相關要求。由于一個產品類／產品的EMC標準通常給出了更具體的要求，一般認為，它優先于相應的通用EMC標準。
7 EMC標準的主體結構
7 EMC標準的主體結構

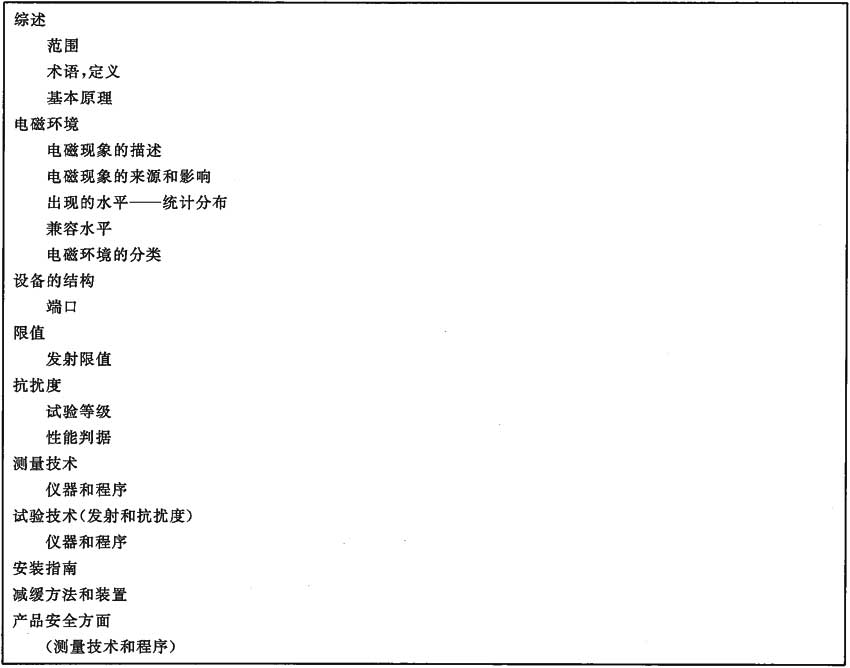

表1列出了EMC標準的典型主題一覽。下列條目并不一定周全，宜由產品委員會按情況適當?shù)丶右圆捎谩?span style="display:none">大牛工程師
表1 EMC標準的主題
8 EMC標準的制定
8.2 通用EMC標準的制定
由于通用EMC標準具有普遍性，它們應由EMC委員會負責制定的。
通用EMC標準與具有普遍重要意義的特定環境有關，諸如：
——居住和商業環境；
——工業環境；
——發電廠／變電站等。
應根據有關場所的例子來闡明電磁環境的類型(例如家用場所、商店、車間)。
通用EMC標準宜僅對所考慮的重要現象和有關的試驗做出規定。然而，它們應包括以下兩個頻率范圍中最重要的發射和抗擾度要求。
a) 低頻范圍；
b) 高頻范圍。
鑒于通用EMC標準的應用范圍可能較寬，所以并不總能毫無困難地應用于特定的產品。因此，可能有必要制定產品類和產品EMC標準。
附錄A 國際EMC標準化組織
A.1 總體組織機構

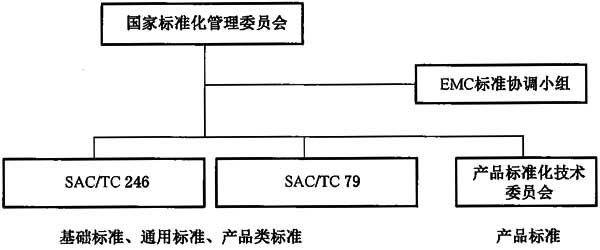

圖A.1列出了國內從事EMC工作的標準化組織機構。
圖A.1 國內從事EMC標準化工作的組織機構
這些機構的主要任務概述如下
A.2 EMC標準協調小組
a) 協調并指導國內有關標準化技術委員會的EMC標準化工作；
b) 協助SAC將EMC標準化任務分配給適合的技術委員會或其他有關機構；
c) 避免EMC標準化領域中的重復工作；
d) 防止制定相互沖突的EMC標準；
e) 識別EMC“市場需要”。
A.5 產品委員會
根據第5章的原則，產品委員會根據情況與EMC委員會合作，在其工作范圍內制定產品類或具體產品EMC標準。他們的職責是制定這些標準，然而，重要的是他們遵循本導則給出的原則，以確保他們的產品不會對其他產品造成電磁干擾。
附錄B 主要的電磁騷擾現象
附錄B 主要的電磁騷擾現象
表B.1列出了在我國的EMC標準化工作內容中宜考慮的主要電磁騷擾現象。在建立這個表時，已經對若干方面的問題進行了考慮。
a) 頻率范圍：包括從0Hz到400GHz(不僅是高頻／射頻領域)的全頻率范圍。
b) 鑒于它們的物理特性、來源、影響、測量方法、試驗方法等的不同，所以考慮兩種頻率范圍即低頻和高頻是適當?shù)摹?br/>注：在這兩個頻率范圍之間沒有截然的界限，而是在9kHz～150kHz頻率范圍之間有一個軟過渡，關于SAC／TC 79的正式應用的頻率范圍，其下限確定為9kHz。
c) 分別考慮傳導現象和輻射現象。
d) 單獨考慮靜電放電(ESD)。
e) 類似的，高功率電磁暫態包括高空核電磁脈沖(HEMP)和其他高功率電磁(HPEM)威脅也是單獨給出的，并且只涉及它們對民用設備的影響。
這種把EMC現象分開來考慮是一種慣用的方法，有關的產品委員會可能發現這種方法在確定其特殊要求時是有用的。
各有關的產品委員會宜從表B.1中選擇適用于他們產品的現象。

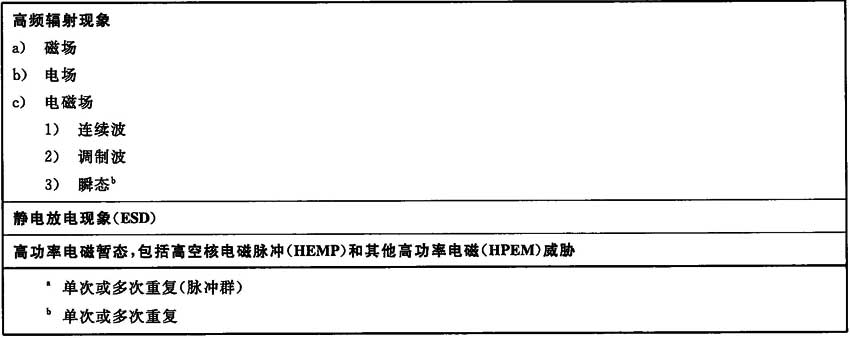

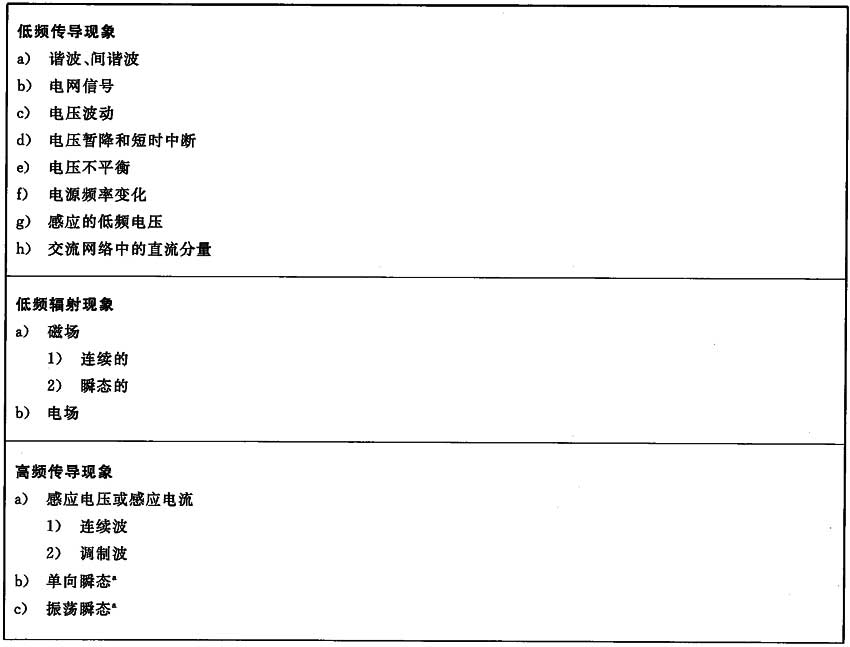

表B.1 主要的電磁騷擾現象
附錄C EMC標準中對注日期與不注日期的引用文件的使用
C.1 簡介
在標準中使用引用文件來描述或詳述決定性或支持性信息是慣例。在EMC領域，強烈建議產品類標準化技術委員會以“引用文件”的形式將相關EMC委員會已制定的試驗方法和相關信息包括進去。這些引用文件通常采用基礎EMC標準規定的方法來進行某種性能的EMC試驗。這些引用文件可以注日期或不注日期。
建議國家標準包含規范性引用文件，并在正文中包括下述內容解釋其用法。
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
應該注意到，在某些情況下使用注日期的引用文件較合適，而在其他情況下，不注日期的引用文件可能更有利于技術委員會編撰EMC標準。
C.2 建議
建議宜由產品委員會決定在標準中是否對特定的EMC引用文件注日期。產品委員會宜以各方利益為導向，做出是否注日期的決定。
盡管如此，還是要提醒產品類委員會，宜在產品類標準中盡可能引用最新版的基礎EMC標準，因為其將體現迄今為止最佳的實踐和技術。引用作廢的、過時的標準將加大使用者的獲取難度。
附錄D 在EMC標準中避免使用的法規性表述
附錄D 在EMC標準中避免使用的法規性表述
制定EMC標準時，應注意不能引入實質和具體的法規性表述。如何使用這些標準完全取決于在國家或地方法規里使用或引用標準的法規機構。
然而，法規性表述并非總是一目了然的。在EMC標準中，宜避免出現下列各種表述：
a) 涉及國家主管機構職能的表述，例如提示國家主管機構可放寬、忽略或加嚴標準的要求；
b) 涉及各方(包括制造商，運營商，主管機構等)的法律責任或法律角色的表述；
c) 涉及銷售限制、法律制裁、市場準入的法律義務、銷售禁令或各方之間的合同約定／關系的表達；
d) 涉及標準范圍之外的強制措施的表述，例如，強制在由非技術參數規定的場所(如制造商的廠址或第三方實驗室)進行試驗；
e) 類似“如有爭議時”，只選擇一種情況(當有多種選擇時)進行符合性判定的表述。
