（免費下載）GB/T 29745-2013 公共停車場(庫)信息聯網通用技術要求
1 范圍
1 范圍
本標準規定了停車信息聯網的術語和定義、聯網方式、基本要求、功能要求、性能要求及驗收辦法。
本標準適用于與停車信息平臺聯網的停車場的信息采集、傳輸，停車信息平臺的數據存儲。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB 4208 外殼防護等級(IP代碼)
3 術語和定義
3.1
公共停車場(庫) public parking lot
根據規劃建造的以及公共建筑配套建造的經營性機動車停放場所。
3.2
停車信息平臺 parking information platform
面向停車信息服務和交通綜合信息服務數據支持，用于整合停車信息資源，按照一定的標準規范完成停車數據的接入、存儲、處理、交換、分發等功能的信息集成系統。
3.3
停車場收費管理系統 parking lot charge and management system
利用信息技術，對停車場中的車輛按照預先設定標準進行收費、對停車場進出口車道、停車場內部車位實行信息化管理功能的系統。
3.4
進入車輛數 the amount of entered vehicles
在采集周期內進入停車場的車輛總數。
3.5
駛離車輛數 the amount of left vehicles
在采集周期內駛離停車場的車輛總數。
3.6
空車位數 the amount of vacant parking spaces
當前時刻可用于公眾服務的空車位數。
4 聯網方式
4.1 停車信息聯網基本框架
停車信息平臺采集或匯集停車場信息，對停車場信息進行存儲、處理、統計分析、轉發，通過手機、網站、電話、車載導航等多種方式為公眾、停車場經營者、政府決策者提供信息服務。基本框架見圖1。

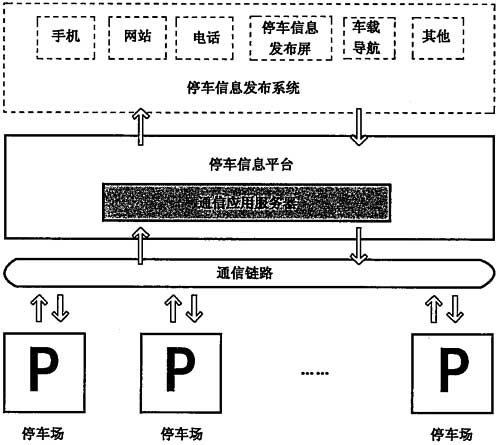

圖1 停車信息聯網基本框架
5 數據采集
5.1 采集設備功能
停車信息采集設備基本功能為采集空車位信息，對停車信息進行簡單處理后發送到停車信息平臺通訊應用服務器。
5.2 采集內容
停車信息采集設備采集的內容包括采集周期內停車場進入車輛數、停車場駛離車輛數和空車位數，見表1。
表1 停車信息采集設備采集內容
| 字段名稱 | 字段類型（字節長度） | 可否為空 |
| 停車場進入車輛數 |
整型（4） | NOT NOLL |
| 停車場駛離車輛數 | 整型（4） | NOT NOLL |
| 空車位數 | 整型（4） | NOT NOLL |
5.3 采集精度
停車信息采集設備數據采集準確率大于95％。
5.5 設備性能
停車信息采集設備應采用防雨、防塵措施，外殼的防護等級應按GB 4208的規定不低于IP54級。
6 數據發送
6.1 數據發送方式
通訊模塊將車位采集器采集到的停車信息發送到停車信息平臺通信應用服務器，并等待回復確認。
通訊模塊發送停車信息采用兩種方式，具體如下：
——定時發送：停車信息采集設備按照一定時間間隔定時發送數據，時間間隔可設置；
——空車位數小于設定閾值即時發送：如果空車位數小于設定閾值，當有車輛進出停車場時，停車信息采集設備即時發送停車信息。
6.2 數據發送內容
數據發送內容見表2。

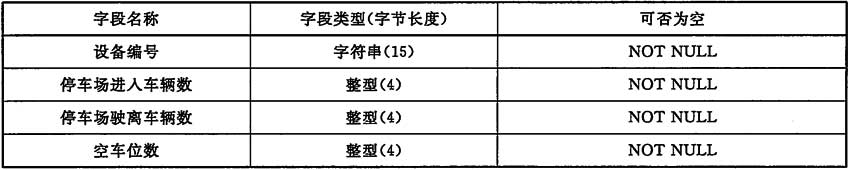

表2 數據發送內容
6.3 無線通訊要求
如果通訊模塊采用無線的傳輸數據，通訊模塊應符合下面的要求：
——支持實時在線；
——支持靜態IP主機發現方式；
——傳輸協議使用TCP／IP協議。
6.4 通訊模塊參數設置
對于直接停車信息采集設備，可通過外接鍵盤輸入停車信息平臺IP地址及端口號；或采用在線更新IP地址和端口號的機制，從通信應用服務器發送IP地址到停車信息采集設備，數據中含有啟動時間，數據成功發送后，設備運行到啟動時間后自動更改IP地址和端口號。
6.5 停車信息平臺通信應用服務器
停車信息平臺通信應用服務器在互聯網中具有獨立的IP地址。
6.6 聯網通信協議
聯網通信協議可參考附錄B。
7 平臺數據管理
7.1 停車場信息登記
納入停車信息平臺的停車場應在停車信息平臺登記停車場信息，見表3。

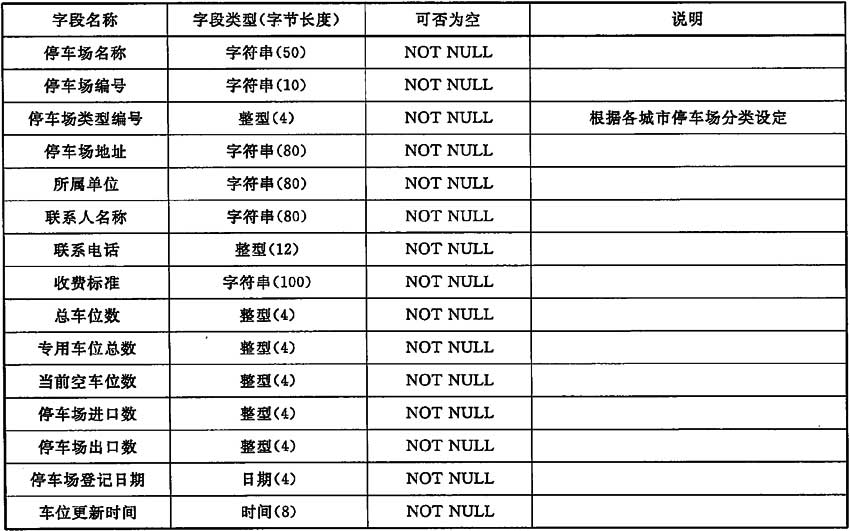

表3 停車場登記信息
7.2 停車信息采集設備登記
停車信息采集設備需要在停車信息平臺登記停車信息采集設備的基礎信息，見表4。

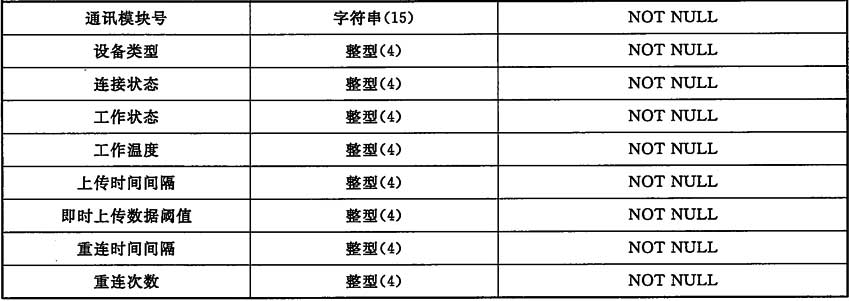

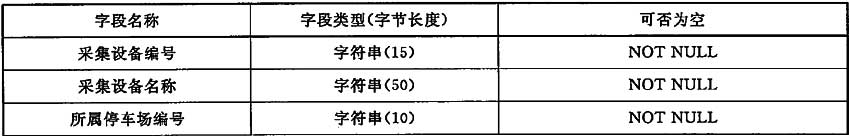

表4 停車信息采集設備登記信息
7.3 停車信息采集設備接入合法性校驗
停車信息采集設備與停車信息平臺建立連接時，首先應發送模塊號注冊指令，停車信息平臺根據數據庫中登記的采集設備信息，檢驗該終端設備是否合法，模塊號是設備的唯一標識，只有模塊號合法時系統才接受該設備的接入請求。
7.4 停車信息采集設備的數據上傳
停車信息采集設備成功與停車信息平臺通信應用服務器建立連接后，將自動向停車信息平臺發送停車信息，停車信息平臺通信應用服務器接收停車信息采集設備上傳的信息后，向停車信息采集設備發送成功接收的應答指令。
7.5 數據存儲格式
停車信息平臺成功接收停車信息采集設備上傳的停車信息后，按表5格式存入數據庫。

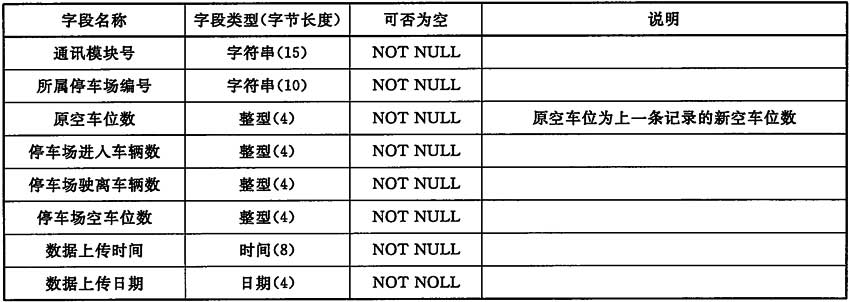

表5 停車信息數據存儲格式
附錄A 停車場信息聯網拓?fù)鋱D

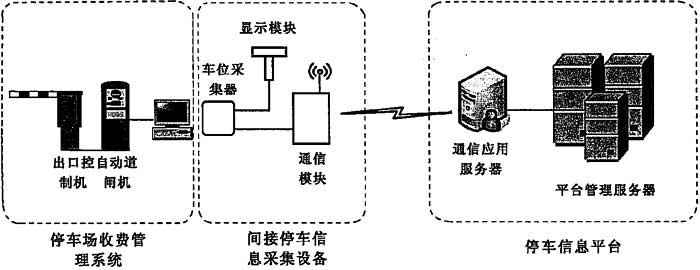

A.1 間接停車信息采集方式
間接停車信息采集方式見圖A.1。
圖A.1 間接停車信息采集方式

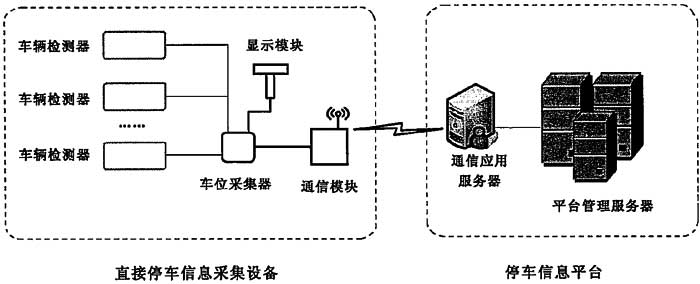

A.2 直接停車信息采集方式
直接停車信息采集方式見A.2。
圖A.2 直接停車信息采集方式
附錄B 停車場信息采集通信協議
B.1 幀格式定義
幀格式定義見表B.1。

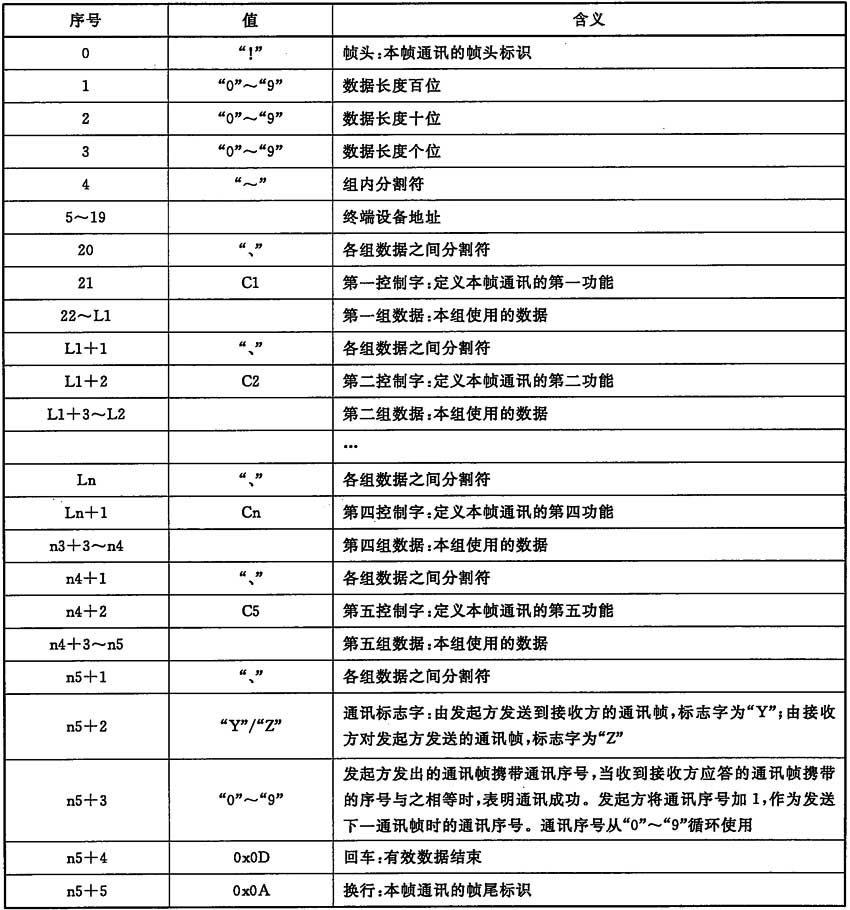

表B.1 通訊幀格式示意
表B.1的說明如下：
· 每幀數據的最大長度為254字節；
· 每幀數據從幀頭“!”開始，以幀尾0x0D 0x0A結束；
· 在幀頭后為本幀的3字節數據長度，高位在前，低位在后，用ASCII碼表示，數據長度為本幀數據包括幀頭、幀尾在內的所有數據的字節數；
· 其后為15字節終端設備地址，ASCII碼表示；
· 每幀通訊包含一個以上功能組，每個功能組包含一個控制字以及相應的數據項。控制字用ASCII碼字母(“A”～“Z”)表示，數據項用ASCII碼表示：數字(“0”～“9”)、字母(“A”～“Z”、“a”～“z”)和符號(“＋”“—”等)等。其中“!”、“、”和“～”為保留符號，不得在數據項中使用；
· 功能組以ASCII碼“、”(0x60)為組頭，用來分割各功能組；
· 如果功能組內的數據還需要細分成小組，則小組之間可用ASCII字符“～”(0x7E)分割。
各控制字定義見表B.2。

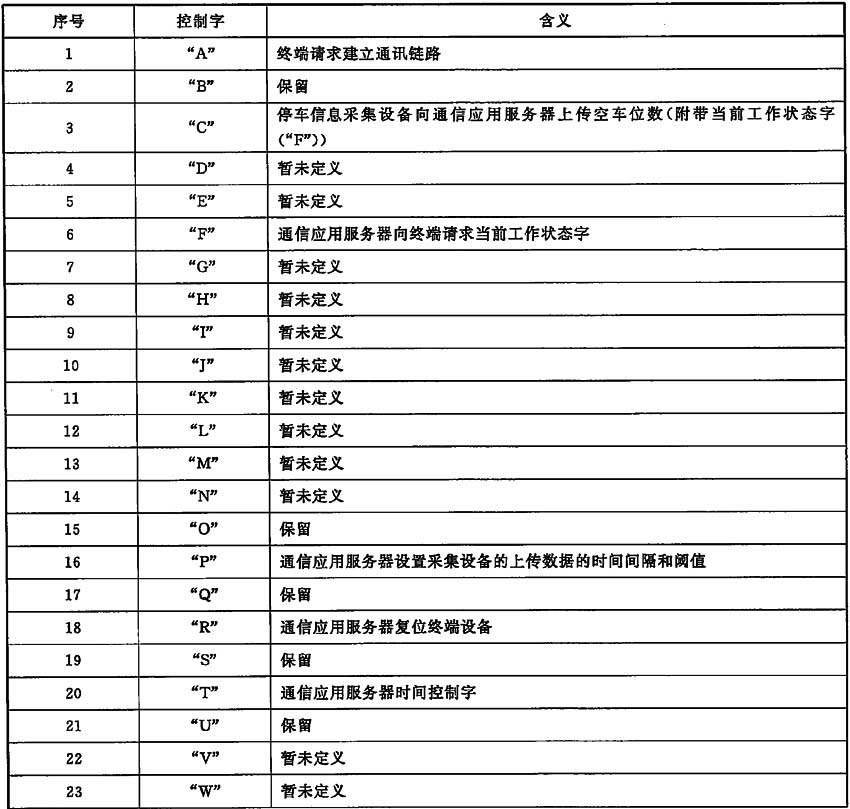

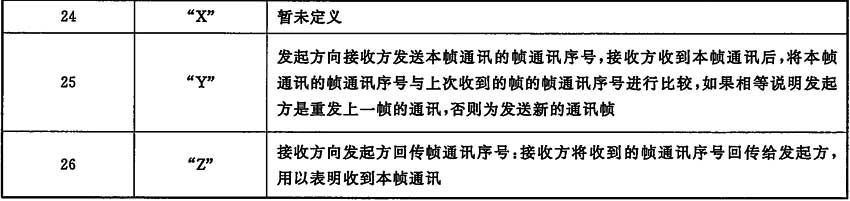

表B.2 各控制字定義
B.2 終端請求建立通訊鏈路
終端請求建立通訊鏈路數據格式和終端請求建立通訊鏈路數據應答格式分別見表B.3和表B.4。

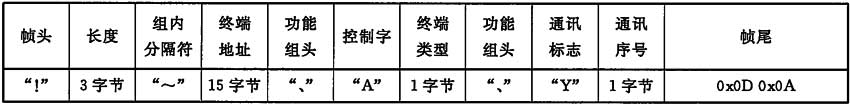

表B.3 終端請求建立通訊鏈路數據格式

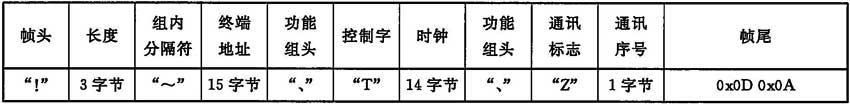

表B.4 終端請求建立通訊鏈路數據應答格式
在表B.4中，時鐘格式為：“Year1”“Year0”“Month1”“Month0”“Date1”“Date0”“～”“Week0”“Hour1”“Hour0”“Minute1”“Minute0”“Second1”“Second0”為服務器的當前系統時間：年、月、日、周、時、分、秒。用ASCII碼表示。其中星期用“1”～“7”表示，星期日為“7”。
B.3 停車信息采集設備向通信應用服務器上傳空車位數
停車信息采集設備向通信應用服務器上傳空車位數數據格式和停車信息采集設備向通信應用服務器上傳空車位數數據應答格式分別見表B.5和表B.6。

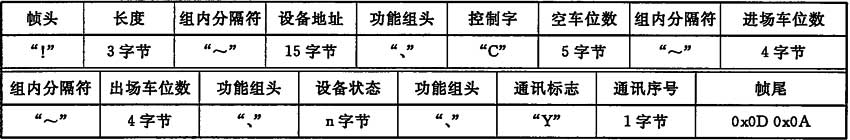

表B.5 停車信息采集設備向通信應用服務器上傳空車位數數據格式
在表B.5中，空車位數用五字節ASCII碼表示，包括一字節符號位，為“＋”(0x2B)時代表該停車場還有剩余空車位，為“—”(0x2D)時代表進入該停車場的車的數量超過總的車位數，后四字節分別表示空車位數的千位、百位、十位、個位，不足4字節時，高字節用“0”補齊。
進場車輛數和出場車輛數用四字節ASCII碼表示：四字節分別表示空車位數的千位、百位、十位、個位，不足4字節時，高字節用“0”補齊。
表B.6 停車信息采集設備向通信應用服務器上傳空車位數數據應答格式
B.4 通信應用服務器向停車信息采集設備請求當前工作狀態
通信應用服務器向停車信息采集設備請求當前工作狀態數據格式和通信應用服務器向停車信息采集設備請求當前工作狀態數據應答格式分別見表B.7和表B.8。
表B.7 通信應用服務器向停車信息采集設備請求當前工作狀態數據格式

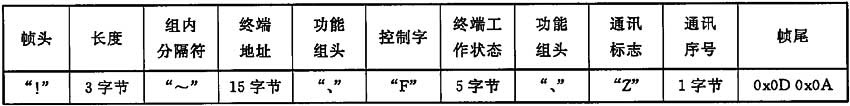

表B.8 通信應用服務器向停車信息采集設備請求當前工作狀態數據應答格式
B.5 通信應用服務器設置停車信息采集設備的上傳數據的定時時間間隔和閾值
通信應用服務器設置停車信息采集設備的上傳數據的定時時間間隔和閾值格式和通信應用服務器設置停車信息采集設備的上傳數據的定時時間間隔和閾值格式應答格式分別見表B.9和表B.10。

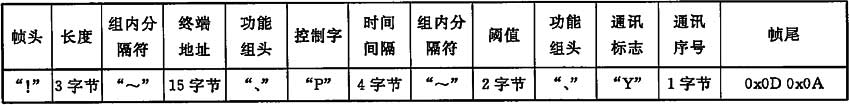

表B.9 通信應用服務器設置停車信息采集設備的上傳數據的定時時間間隔和閾值格式
在表B.9中，時間間隔為上傳數據定時等待時間間隔，用四字節ASCII碼數字(“0”～“9”)表示，單位為秒，代表的數值范圍為0s～9999s。閾值用兩字節ASCII碼數字(“0”～“9”)表示，單位為個，代表的數值范圍為0個～99個。

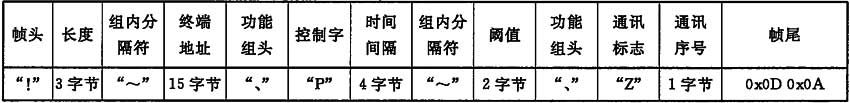

表B.10 通信應用服務器設置停車信息采集設備的上傳數據的定時時間間隔和閾值格式應答格式
B.6 通信應用服務器復位停車信息采集設備
通信應用服務器復位停車信息采集設備格式和通信應用服務器復位停車信息采集設備應答格式分別見表B.11和表B.12。

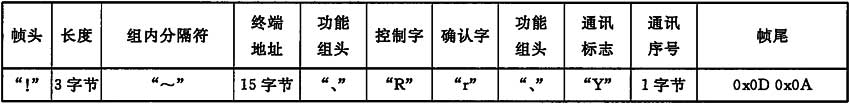

表B.11 通信應用服務器復位停車信息采集設備格式
其中：“r”為確認，以防誤操作。
表B.12 通信應用服務器復位停車信息采集設備應答格式
