（免費下載）GB/Z 32585-2016 1000MW級混流式水輪機模型驗收試驗導則
1 范圍
1 范圍
本指導性技術文件規定了驗證主要水力性能的合同保證值是否得到滿足所進行的1000MW級混流式水輪機模型驗收試驗。
本指導性技術文件適用于在試驗室條件下所進行的1000MW級混流式水輪機模型同臺對比試驗和模型驗收試驗。
本指導性技術文件的1000MW級混流式水輪機是指額定功率(或銘牌功率)為水輪機額定功率(或銘牌功率)為862MW～1100MW，且額定水頭范圍在100m～300m之間的混流式水輪機。
只要機械的結構或部件不影響模型的性能或模型與原型間的相互關系，那么本指導性技術文件既不涉及機械的詳細結構，也不涉及機械部件的機械性能。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB／T 10969-2008 水輪機、蓄能泵和水泵水輪機通流部件技術條件
GB／T 15613.1-2008 水輪機、蓄能泵和水泵水輪機模型驗收試驗 第一部分：通用規定(IEC 60193：1999，NEQ)
GB／T 15613.2-2008 水輪機、蓄能泵和水泵水輪機模型驗收試驗 第二部分：常規水力性能試驗(IEC 60193：1999，NEQ)
GB／T 15613.3-2008 水輪機、蓄能泵和水泵水輪機模型驗收試驗 第三部分：輔助性能試驗(IEC 60193：1999，NEQ)
3 術語、定義和符號
3.1
模型同臺對比試驗 model compare test at the same test stand
電站水輪機招標過程中，根據買方要求，為評價不同賣方投標用模型水輪機水力性能水平，在第三方同一座試驗臺對賣方提供的模型水輪機分別進行的水輪機模型性能試驗，由第三方對試驗結果進行比較。
3.2
模型驗收試驗 model acceptance test
電站水輪機簽訂合同后，買方對賣方最終設計完成的模型水輪機在賣方試驗臺或指定的第三方試驗臺進行的水力性能試驗。
3.3
電站空化基準面 cavitation reference level of plant
Zcp
水輪機導葉中心水平面的高程，單位為米。
3.4
模型空化基準面 cavitation reference level of model
Zcm
模型水輪機導葉中心水平面的高程，單位為米。
3.5
空化系數1(臨界空化1) thoma number one
σ1
與無空化工況下相比，水力效率下降1％時所對應的空化系數。
3.6
初生空化系數 incipient thoma number
σi
在轉輪葉片上出現可見氣泡時對應的空化系數，通常以3個葉片出現可見氣泡時為判斷標準。
3.7
樣本總數 number of sum samples
N
用于計算的總樣本數。
3.8
樣本數 number of samples
Nw
用于時間窗分析的樣本數。
3.9
97％置信度對應下的峰峰值 peak-to-peak value with a 97％ confidence interval
△Xpp,97％
按照概率統計分析，取置信度97％下最大值與最小值的差值。
3.10
采樣時間間隔 sampling time interval
△t
兩次采樣之間間隔的最短時間，單位為秒。
3.11
采樣頻率(采樣率) sampling frequency(sampling rate)
fs
采樣時間間隔的倒數，單位為赫茲(Hz)。
3.12
時間窗 time window duration
tw
選定的用于傅里葉變換頻率分析的時間段，單位為秒。
tw＝Nw·△t
3.13
頻率分辨率 frequency resolution
△f
離散傅里葉變換中兩個連續值之間最小頻率間隔(采樣頻率與樣本數比值)，單位為赫茲(Hz)。
3.14
信號記錄時長(采集時間) signal record time duration(Acquisition time)
tr
信號總的采集時長，單位為秒。
注1：信號記錄時長tr內的壓力脈動時域信號，每個tr應至少包括5個時間窗；
注2：采用傅里葉變換對信號進行頻域分析，根據試驗水輪機的旋轉頻率選定合適的頻率分辨率△f；
注3：使用概率統計對試驗數據進行處理，表征壓力脈動特性的特征值為取97％置信度下的峰峰值。

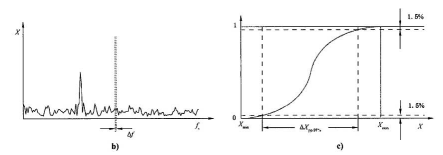

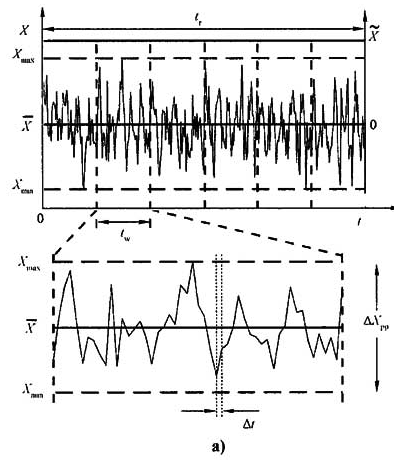

圖1 壓力脈動數據采集分析示意圖
4 水力性能
4.1 水力效率換算
水輪機的原型效率值根據模型試驗對應的效率值換算確定，若模型試驗?zāi)軌蛟诠潭ǖ睦字Z數ReM*下進行，可以直接和模型保證值進行比較。若模型試驗不能在雷諾數為常數下進行，各工況點具有不同的雷諾數ReM，則將測出的不同ReM下的模型試驗點效率值轉換到固定雷諾數ReM*下的效率值，換算式如式(1)、式(2)、式(3)所示：
式中：
(△ηh)M→M*——ReM下?lián)Q算至ReM*下的效率值；
Reref——參考雷諾數；
ReoptM——模型最優效率點的雷諾數；
Vref——可按比尺效應的損失與總損失的比值。
模型試驗效率值經過上述換算后，參照固定的雷諾數ReM*，將固定雷諾數下的模型效率值ηhM*換算到原型雷諾數Rep下，換算式如式(4)、式(5)所示：
建議取ReM*＝7×106或其他合理數值，在模型試驗報告中，同時提供ReM下和ReM*下的效率值，和模型效率保證值的比較采用ReM*下的效率值。
4.2 流量、水頭和功率的換算
流量、水頭和功率的換算式如式(6)、式(7)、式(8)所示：
式中：
PmM＝ρMQMHMηhMgM。
4.4 空化性能和觀測試驗
在選定的工況下，改變空化系數，同時依靠觀測設備記錄空化現象，分析空化對水力性能的影響，確定電站運行范圍內的臨界空化系數和初生空化系數。
在電站空化系數下，觀測水輪機渦帶、轉輪葉道渦的初生和發展、葉片頭部正背面脫流(空化)、轉輪出口脫流、葉片卡門渦初生等現象，記錄試驗工況點參數，同時采用手工繪圖、拍照、錄像等方式對上述現象進行記錄。
4.6 拓展的運行范圍內進行的試驗
水輪機的水力性能的全面描述用圖2中象限1和象限4表示，除進行常規水力性能試驗和飛逸試驗外，還應進行水輪機制動、零流量和反轉水泵試驗。

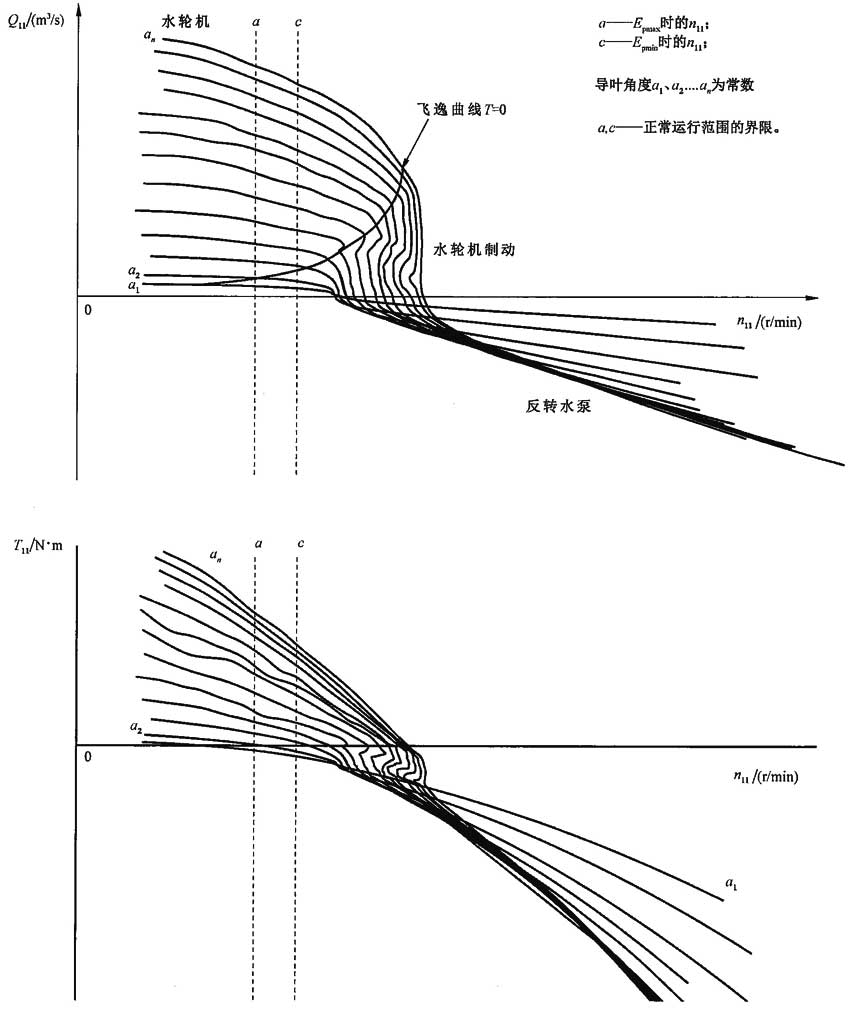

圖2 水輪機象限1、象限4運行圖的示例
5 試驗的執行
5.1 對試驗臺的要求
模型試驗臺應滿足以下基本要求：
a) 試驗臺模型效率綜合測試誤差應不大于±0.25％；
b) 壓力脈動試驗數據采集系統的采樣頻率應不小于每通道2kHz，其A／D轉換器分辨率不小于16位；壓力脈動傳感器的頻率響應范圍應能覆蓋被測信號的全部有用頻率，分辨率應小于0.1kPa；
c) 具備水輪機制動、飛逸、零流量和反轉水泵工況特性試驗的能力，在上述工況區域能夠穩定的采集足夠多的試驗數據點；
d) 試驗臺還應滿足GB／T 15613.1-2008中5.1.2的要求。
5.2 模型尺寸和試驗條件
模型轉輪的尺寸和試驗條件應滿足表1規定的模型轉輪最小尺寸及最低試驗參數，其他要求參照GB／T 15613.1-2008～GB／T 15613.3-2008執行。
表1 模型尺寸最小值及最低試驗參數
| 雷諾數Re |
水頭H（m） | 直徑D2/m |
| 4×106 | 30/300 | 0.25 |
6 模型同臺對比試驗
6.1 概述
模型同臺對比試驗是由招標人組織在指定的第三方同一座試驗臺上進行，目的是通過模型對比試驗驗證模型初步試驗報告結果，評價不同投標人模型水輪機水力性能。對比試驗內容包括模型的各種主要水力性能的測試。用于同臺對比試驗的試驗臺應滿足5.1中要求。
6.2 同臺對比試驗的實施
同臺對比試驗按以下規則實施：
a) 除轉動部分和導水機構外，模型水輪機其他部件的安裝和調試由同臺對比試驗方負責，投標人應派技術代表協調指導安裝工作，并檢查安裝質量；
b) 招標人可派代表參加同臺對比試驗；
c) 投標人可派代表參與同臺對比試驗。
6.3 模型水輪機要求
模型水輪機整個流道自蝸殼進口到尾水管出口應與原型水輪機幾何相似。用于水頭測量的蝸殼進口和尾水管出口測量斷面位置應與原型幾何相似，蝸殼進口測量斷面應在蝸殼進口段圓斷面附近，尾水管出口測量斷面應放在尾水管出口附近。
模型水輪機包括蝸殼、座環、頂蓋、導葉、轉輪、基礎環、底環和尾水管在內的整個流道，應在模型水輪機適當位置設置窗口或透明部分。
模型水輪機的幾何尺寸偏差不得大于GB／T 10969-2008規定允許偏差的較小值。
6.4 同臺對比試驗內容
在試驗前應擬定同臺對比試驗大綱，同臺對比試驗應包括以下內容：
a) 效率試驗
首先進行最優效率點的測試，在能量工況下進行，試驗方應給出該工況點的算例。
在電站空化系數下，按水輪機加權因子表所列工況點進行效率試驗，并計算出加權平均效率。
b) 出力試驗
在電站空化系數下進行水輪機功率保證值試驗。
c) 空化試驗
空化試驗進行臨界空化系數試驗，并對初生空化進行觀測和記錄。
d) 壓力脈動試驗
壓力脈動試驗在對應原型特征水頭和電站空化系數下進行，試驗工況點應覆蓋原型整個運行范圍。
e) 飛逸試驗
應獲取原型最大穩態飛逸轉速，按4.3執行。
f) 觀測試驗
在電站空化系數下對渦帶、葉道渦、卡門渦和轉輪葉片進口邊正背面脫流等現象進行觀測并記錄。
g) 其他試驗
試驗大綱規定的其他試驗。
6.5 同臺對比試驗報告
模型同臺對比試驗報告參照GB／T 15613.1-2008中5.3.3.5執行，通常還包括以下內容：
a) 分別對賣方模型水輪機同臺對比試驗結果和其模型初步試驗報告結果進行比較；
b) 對不同賣方模型水輪機相同試驗項目試驗結果進行比較；
c) 如可能，給出參與對比的模型水輪機水力性能進一步優化的方向；
d) 對每一個參與同臺對比的賣方模型水輪機水力性能給出綜合評價；
e) 根據招標文件中性能要求，對所有參與同臺對比的賣方模型水輪機水力性能給出結論性意見。
7 模型驗收試驗
7.2 模型驗收試驗內容
根據買方審核確定的驗收試驗大綱進行模型驗收試驗，應包括以下試驗內容：
a) 效率試驗
首先進行最優效率點的測試，在能量工況下進行，應給出該工況點的算例。
在電站空化系數下，按水輪機加權因子表所列工況點進行效率試驗，并計算出加權平均效率。
b) 出力試驗
在電站空化系數下進行水輪機功率保證值試驗。
c) 空化試驗
空化試驗進行臨界空化系數試驗，并對初生空化進行觀測和記錄。
d) 壓力脈動試驗
壓力脈動試驗在對應原型特征水頭和電站空化系數下進行，試驗工況點應覆蓋原型整個運行范圍。
e) 飛逸試驗
應獲取原型最大穩態飛逸轉速，按4.3執行。
f) 觀測試驗
在電站空化系數下對渦帶、葉道渦、卡門渦和轉輪葉片進口邊正背面脫流等現象進行觀測并記錄。
g) 力特性試驗、指數試驗和拓展的運行范圍內進行的試驗
參照GB／T 15613.1-2008～GB／T 15613.3-2008相關內容執行。
h) 其他試驗
試驗大綱規定的其他試驗。
7.3 模型幾何尺寸檢查
模型驗收試驗結束并經買方確認后，進行模型水輪機所有水力通道上重要尺寸的測量和記錄，測量結果作為設計和制造原型水輪機的依據，模型尺寸檢查按GB／T 10969-2008適用條款進行。
7.4 模型驗收試驗日志和紀要
模型驗收試驗日志和紀要參照GB／T 15613.1-2008中5.3.3.3.9執行。
7.5 最終模型試驗報告
最終模型試驗報告參照GB／T 15613.1-2008中5.3.3.5執行。
