1 范圍
1 范圍
本標準規定了城市道路交通管理中交通流信息參數采集要求與信息存儲格式。
本標準適用于城市道路交通管理中對機動車交通流信息的采集、存儲以及數據庫表設計等。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB／T 2260 中華人民共和國行政區劃代碼
GB／T 2312 信息交換用漢字編碼字符集 基本集
GB／T 7408 數據元和交換格式 信息交換 日期和時間表示法
GB 18030 信息技術 中文編碼字符集
GB／T 21381-2008 交通管理地理信息實體標識編碼規則 城市道路
GA 17.6-2003 道路交通事故現場信息代碼 第6部分：道路路口、路段類型代碼
JT／T 132-2003 公路數據庫編目編碼規則
3 術語和定義
3.1
交通流 traffic flow
機動車在道路上連續行駛形成的車流。
3.2
采樣周期 sampling period
T
某一采樣點相鄰兩次實測之間的時間間隔。
式中：
tn+1——某采樣點的第n＋1個時間記錄；
tn——該采樣點的第n個時間記錄。
3.3
誤差率 ratio of error
E
某采樣點在采集過程中測量結果與被測量真值之差的絕對值與被測量真值之比。
式中：
Ot——被測量真值；
Or——測量結果。
3.4
延遲 delay
D
交通流信息由采樣點設備傳輸?shù)街行臄?shù)據庫進行存儲所需要的間隔時間。
式中：
ts+1——存儲端采集到交通流信息的時間；
ts——采樣點設備發送交通流信息的時間。
3.5
延遲率 ratio of delay
Rd
延遲時間與采樣周期之比。
式中：
D——延遲時間；
T——采樣周期。
3.6
車流量 traffic volume
F
單位時間內，通過道路上某一橫斷面的車輛數，單位為輛／小時。
3.7
車道空間占有率 roadway ratio of occupancy
Rs
某一瞬時，單位長度路段上行駛的車輛總長占該路段長度的百分比。車道空間占有率用Rs表示。
式中：
li——行駛的個體車輛長度；
L——某一指定路段的長度。
3.8
平均行程時間 average travel time
T
采樣周期內，通過某一路段所有車輛的行程時間總和與車輛數的比值，單位為秒。
式中：
Ti——采樣周期內，通過某一路段每輛車的行程時間；
n——采樣周期內，通過某一路段車輛的總數。
3.9
平均行車速度 average vehicle speed
V
采樣周期內，車輛通過某一路段的平均行駛速度，單位為km／h。
指定路段長度與通過這一路段的平均行程時間的比值：
式中：
L——某一路段長度；
T——采樣周期內，通過某一路段的平均行程時間。
3.10
排隊長度 queue length
L
采樣周期內，某一車道從隊尾停車車輛到路口停車線之間的平均距離，單位為米。
3.11
平均等待時間 waiting time
Tw
采樣周期內，車輛從第一次停車到越過停車線所用的時間，單位為秒。
4 信息采集與信息要求
4.1 信息參數
信息參數主要有車流量、車道空間占有率、平均行程時間、平均行車速度、排隊長度和平均等待時間，各參數的具體定義見3.6、3.7、3.8、3.9、3.10和3.11。
4.2 信息參數采集要求
城市道路交通管理中信息參數見4.1，其中車流量、車道空間占有率和平均行車速度是必備的。信息參數的采集要求見表1。使用中可根據實際需要對信息參數項進行擴展，擴展的信息參數項的采集誤差率和延遲率應不大于20％。

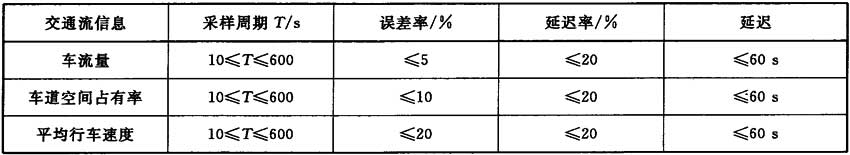

表1 城市道路交通管理中信息參數采集要求
5 信息參數的存儲
5.1 信息參數存儲總體結構
本標準采用統一建模語言(UML)描述城市道路交通管理中信息參數存儲的總體結構，包括信息參數的數據子集、數據實體和數據元素之間的關系。UML中的包表示數據子集，類表示數據實體，屬性表示數據元素。

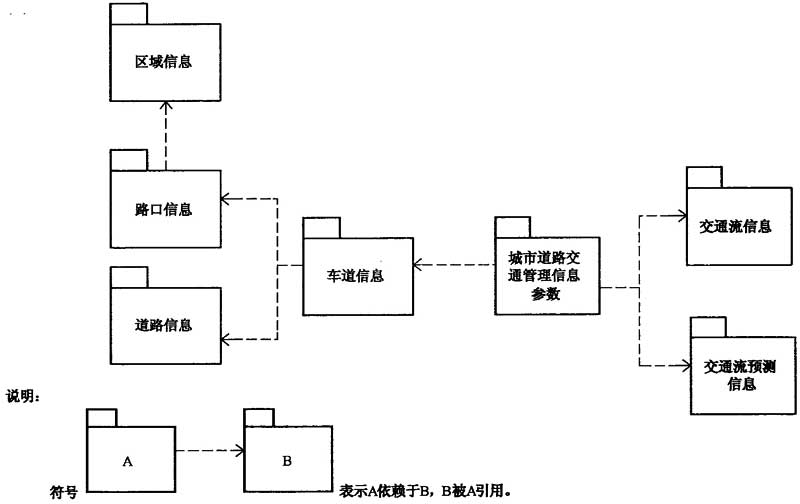

信息參數存儲總體結構如圖1所示。
圖1 信息參數存儲總體結構
信息參數存儲結構包括車道信息存儲和基本參數信息存儲(見4.1)；路口信息被車道信息引用，道路信息被車道信息引用，而區域信息被路口信息引用。
5.2 城市道路交通管理信息參數存儲結構
根據圖1的信息參數存儲總體結構關系以及參數之間的關聯關系，對信息參數的存儲結構進行設計，詳細如圖2所示。
參考文獻
參考文獻
[1] 國家智能交通工程技術研究中心.中國智能交通體系框架
[2] GB／T 20609-2006 交通信息采集 微波交通流檢測器
[3] GB／T 20134-2006 道路交通信息采集 事件信息集
[4] 倪本會，劉繼泉.交通工程概論
