1 總則
1.0.1 為貫徹國家安全生產的法律和法規，保障施工現場用電安全，防止觸電和電氣火災事故發生，促進建設事業發展，制定本規范。
1.0.2 本規范適用于新建、改建和擴建的工業與民用建筑和市政基礎設施施工現場臨時用電工程中的電源中性點直接接地的220/380V三相四線制低壓電力系統的設計、安裝、使用、維修和拆除。
1.0.3 建筑施工現場臨時用電工程專用的電源中性點直接接地的220/380V三相四線制低壓電力系統，必須符合下列規定：
1 采用三級配電系統；
2 采用TN-S接零保護系統；
3 采用二級漏電保護系統。
1.0.4 施工現場臨時用電，除應執行本規范的規定外，尚應符合國家現行有關強制性標準的規定。
2 術語、代號
3 臨時用電管理
4 外電線路及電氣設備防護
5 接地與防雷
6 配電室及自備電源
7 配電線路
8 配電箱及開關箱
9 電動建筑機械和手持式電動工具
10 照明
附錄A 全國年平均雷暴指數
附錄A 全國年平均雷暴指數
序 |
地 名 |
雷暴日數 |
序號 |
地 名 |
雷暴日數 |
1 2 3 4 5 |
北京市 天津市 河北省 石家莊市 唐山市 邢臺市 保定市 張家口市 承德市 秦皇島市 滄州市 山西省 太原市 大同市 陽泉市 長治市 臨汾市 內蒙古自治區 呼和浩特市 包頭市 烏海市 赤峰市 二連浩特市 海拉爾市 東烏珠穆沁旗 錫林浩特市 通遼市 東勝市 |
35.6 28.2 31.5 32.7 30.2 30.7 40.3 43.7 34.7 31.0 36.4 42.3 40.0 33.7 32.0 37.5 34.7 16.6 32.4 22.9 30.1 32.4 32.1 27.9 34.8 |
6 7 8 |
杭錦后旗 集寧市 遼寧省 沈陽市 大連市 鞍山市 本溪市 丹東市 錦州市 營口市 阜新市 吉林省 長春市 吉林市 四平市 通化市 圖們市 白城市 天池 黑龍江省 哈爾濱市 齊齊哈爾市 雙鴨山市 大慶市 ( 安達 ) 牡丹江市 佳木斯市 伊春市 綏芬河市 |
24.1 43.3 27.1 19.2 26.9 33.7 26.9 28.8 28.2 28.6 36.6 40.5 33.7 36.7 23.8 30.0 29.0 30.9 27.7 29.8 31.9 27.5 32.2 35.4 27.5 |
序 |
地 名 |
雷暴日數(d/a) |
序 |
地 名 |
雷暴日數 |
9 11 12 13 |
嫩江市 漠河鄉 黑河市 嘉蔭縣 鐵力縣 上海市 江蘇省 南京市 連云港市 徐州市 常州市 南通市 淮陰市 揚州市 鹽城市 蘇州市 泰州市 浙江省 杭州市 寧波市 溫州市 衢州市 安徽省 合肥市 蕪湖市 蚌埠市 安慶市 銅陵市 屯溪市 阜陽市 福建省 福州市 |
31.8 36.6 31.2 32.9 36.5 30.1 35.1 29.6 29.4 35.7 35.6 37.8 34.7 34.0 28.1 37.1 40.0 40.0 51.0 57.6 30.1 34.6 31.4 44.3 41.1 60.8 31.9 57.6 |
14
|
廈門市 莆田市 三明市 龍巖市 寧德縣 建陽縣 江西省 南昌市 景德鎮市 九江市 新余市 鷹譚市 贛州市 廣昌縣 山東省 濟南市 青島市 淄博市 棗莊市 東營市 濰坊市 煙臺市 濟寧市 日照市 河南省 鄭州市 開封市 洛陽市 平頂山市 焦作市 安陽市 濮陽市 |
47.4 43.2 67.5 74.1 55.8 65.3 58.5 59.2 45.7 59.4 70.0 67.2 70.7 26.3 23.1 31.5 32.7 32.2 28.4 23.2 29.1 29.1 22.6 22.0 24.8 22.0 26.4 28.6 28.0 |
序 |
地 名 |
雷暴日數 |
序 |
地 名 |
雷暴日數 |
17 18 19 |
信陽市 南陽市 商丘市 三門峽市 湖北省 武漢市 黃石市 十堰市 沙市市 宜昌市 襄樊市 恩施市 湖南省 長沙市 株洲市 衡陽市 邵陽市 岳陽市 大庸市 益陽市 永州市 ( 零陵 ) 懷化市 郴州市 常德市 廣東省 廣州市 汕頭市 湛江市 茂名市 深圳市 |
28.7 29.0 26.9 24.3 37.8 50.4 18.7 38.9 44.6 28.1 49.7 49.5 50.0 55.1 57.0 42.4 48.3 47.3 64.9 49.9 61.5 49.7 81.3 52.6 94.6 94.4 73.9 |
20 21 22 23 24 |
珠海市 韶關市 梅縣市 廣西壯族自治區 南寧市 柳州市 桂林市 梧州市 北海市 百色市 憑祥市 重慶市 四川省 成都市 自貢市 渡口市 瀘州市 樂山市 綿陽市 達州市 西昌市 甘孜縣 酉陽土家族自治縣 苗族自治縣 貴州省 貴陽市 六盤水市 遵義市 云南省 昆明市 |
64.2 78.6 80.4 91.8 67.3 78.2 93.5 83.1 76.9 83.4 36.0 35.1 37.6 66.3 39.1 42.9 34.9 37.4 73.2 80.7 52.6 51.8 68.0 53.3 66.6 |
序 |
地 名 |
雷暴日數 |
序 |
地 名 |
雷暴日數 |
25 26 27 28 |
東川市 個舊市 大理市 景洪縣 昭通縣 麗江納西族自治縣 西藏自治區 拉薩市 日喀則縣 昌都縣 林芝縣 那曲縣 陜西省 西安市 寶雞市 銅川市 渭南市 漢中市 榆林縣 安康縣 甘肅省 蘭州市 金昌市 白銀市 天水市 酒泉市 敦煌市 靖遠縣 窯 街 青海省 |
52.4 49.8 120.8 56.0 75.6 73.2 78.8 57.1 31.9 85.2 17.3 19.7 30.4 22.1 31.4 29.9 32.3 23.6 19.6 24.2 16.3 12.9 5.1 23.9 30.2 |
27 30 31 32 33 34 |
西寧市 格爾木市 德令哈市 化隆回族自治區 茶卡 寧夏回族自治區 銀川市 石嘴山市 固原縣 新疆維吾爾自治區 烏魯木齊市 克拉瑪依市 石河子市 伊寧市 哈密市 庫爾勒市 喀什市 奎屯市 吐魯番市 且末縣 和田市 阿克蘇市 阿勒泰市 海南省 ?？谑?span style="display:none">大牛工程師 臺灣省 臺北市 香港 澳門 |
32.9 2.3 19.8 50.1 27.2 19.7 24.0 31.0 9.3 31.3 17.0 27.2 6.9 21.6 20.0 21.0 9.9 6.0 3.2 33.1 21.6 114.4 27.9 34.0 |
注:a表示年,d表示日。
附錄B 滾球法
B.0.1 按照滾球法，單支避雷針(按閃器)的保護范圍應按下列方法確定：
1 當避雷針高度小于或等于滾球半徑時(圖B.0.1-1)，避雷針在被保護物高度的XX＇平面上的保護半徑和在地面上的保護半徑可按下列公式確定：

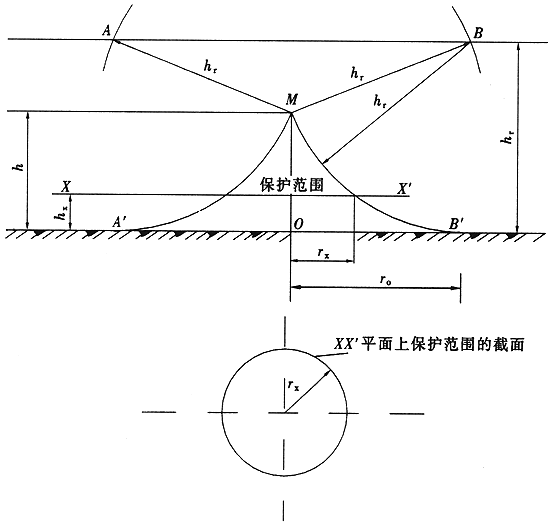

圖B.0.1-1 單支避雷針的保護范圍(h≤hr)
式中 h——避雷針高度；
hx——被保護物高度；
rx——在被保護物高度的XX′平面上的保護半徑；
ro——在地面上的保護半徑；
hr——滾球半徑。
在現行國家標準《建筑物防雷設計規范》GB 50057中，對于第一、二、三類防雷建筑物的滾球半徑分別確定為30m、45m、60m。對一般施工現場，在年平均雷暴日大于15d/a的地區，高度在15m及以上的高聳建構筑物和高大建筑機械；或在年平均雷暴日小于或等于15d/a的地區，高度在20m及以上的高聳建構筑物和高大建筑機械，可參照第三類防雷建筑物。
2 當避雷針高度大于滾球半徑時(圖B.0.1-2)，避雷針在被保護物高度的XX′平面上的保護半徑和在地面上的保護半徑可按下列公式確定：

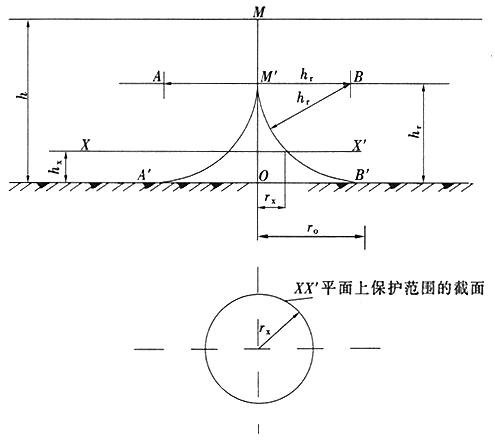

圖B.0.1-2 單支避雷針的保護范圍(h＞hr)
B.0.2 按照滾球法，單根避雷線(接閃器)的保護范圍應按下列方法確定：
當避雷線的高度大于或等于2倍滾球半徑時，無保護范圍；當避雷線的高度小于2倍滾球半徑時(圖B.0.2)，滾球半徑的2圓弧線(柱面)與地面之間的空間即是保護范圍。

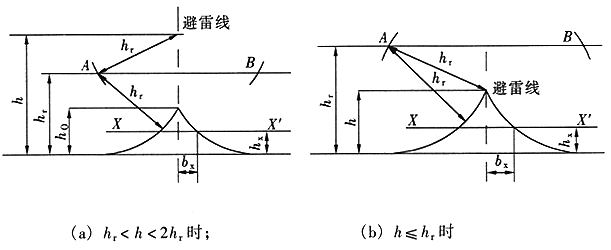

圖B.0.2 單根架空避雷線的保護范圍
當hr＜h＜2hr時，保護范圍最高點的高度ho可按下式計算：
ho＝2hr－h (B.0.2-1)
當h≤hr時，保護范圍最高點的高度即為h：
ho＝h (B.0.2-2)
避雷線在hx高度的XX′平面上的保護寬度bx可按下式計算：
避雷線兩端的保護范圍按單支避雷針的方法確定。
多支避雷針和多根避雷線的保護范圍可按現行國家標準《建筑物防雷設計規范》GB 50057規定執行。

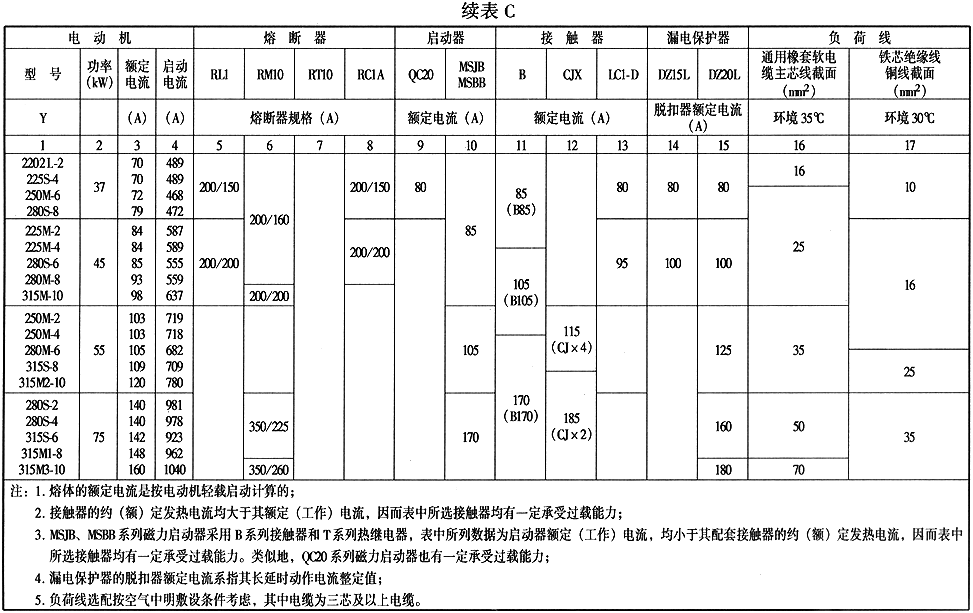

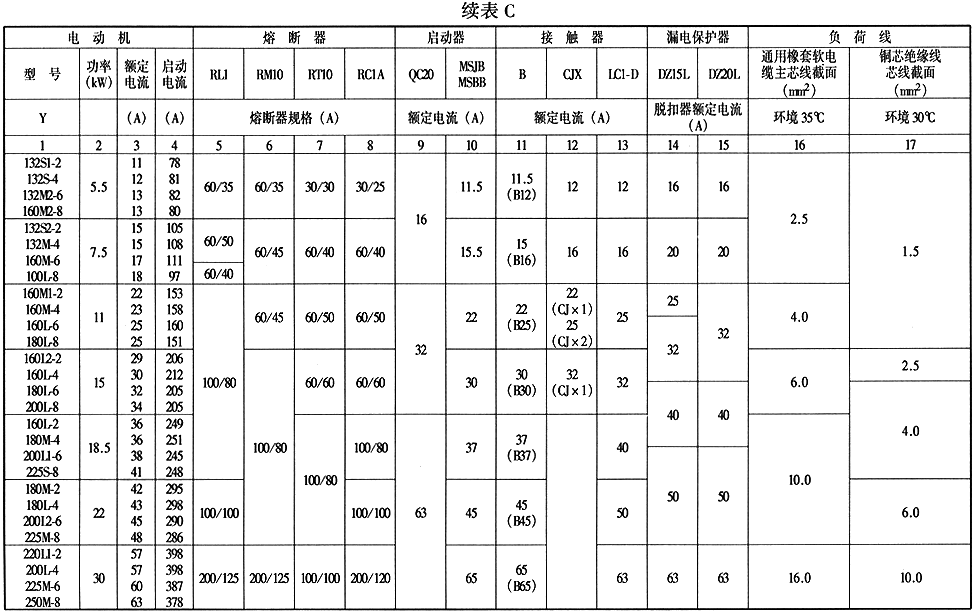

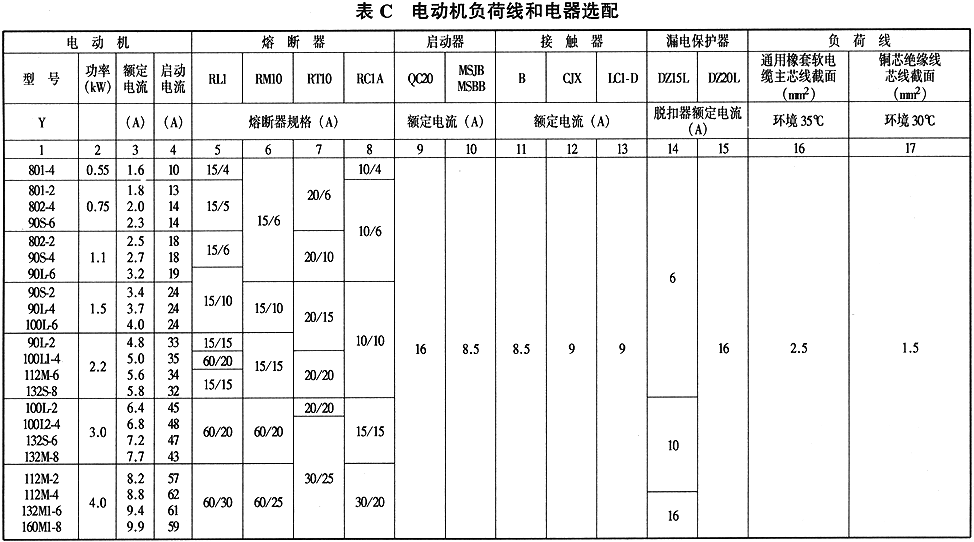

附錄C 電動機負荷線和電器選配
