（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
公告
中華人民共和國建設部公告縣域經濟_統計公報_模版下載
第468號大牛工程師
建設部關于發布國家標準《電氣裝置安裝工程電纜線路施工及驗收規范》的公告文庫_資料共享_資料庫
現批準《電氣裝置安裝工程電纜線路施工及驗收規范》為國家標準，編號為GB 50168-2006，自2006年11月1日實施。其中，第4.2.9、5.2.6、7.0.1條為強制性條文，必須嚴格執行。原《電氣裝置安裝工程電纜線路施工及驗收規范》GB 50168—92同時廢止。
（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
本規范由建設部標準定額研究所組織中國計劃出版社出版發行。
模版下載_規劃綱要_文庫
中華人民共和國建設部（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
二○○六年七月二十日模版下載_免費下載_工作報告
前言
前 言
（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
本規范是根據建設部《關于印發〈二○○一～二○○二年度工程建設國家標準制定、修訂計劃〉的通知》（建標［2002］85號）的要求，由國網北京電力建設研究院會同有關單位，在《電氣裝置安裝工程電纜線路施工及驗收規范》GB 50168—92的基礎上修訂的。免費下載_資料下載_縣域經濟
本規范共分8章和1個附錄，主要內容包括：總則；術語；電纜及附件的運輸與貯存保管；電纜線路附屬設施和構筑物的施工；電纜的敷設；電纜附件的安裝；電纜線路防火阻燃設施施工；工程交接驗收。工程咨詢_模版下載_免費下載
與原規范相比較，本規范作了如下修訂：統計公報_工程資料_文庫
1.增加了術語一章；大牛工程師
2.對電纜管的連接規定的更加明確；資料下載_資料庫_模版下載
3.對電纜線路防火阻燃施工規定的更加嚴格、具體；大牛工程師
4.增加了電纜分接箱施工的規定；大牛工程師
5.對電纜線路架空敷設規定的更加詳細、具體；（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
6.在“電纜附件的安裝”一章中，對高壓電纜終端及接頭的安裝作了具體的規定。大牛工程師
本規范以黑體字標志的條文為強制性條文，必須嚴格執行。大牛工程師
本規范由建設部負責管理和對強制性條文的解釋。由國網北京電力建設研究院負責具體內容的解釋。工程資料_規劃綱要_工作報告
在本規范執行過程中，請各單位結合工程實踐，認真總結經驗，如發現需要修改或補充之處，請將意見和建議寄國網北京電力建設研究院（地址：北京市宣武區南濱河路33號，電話：010/63424285）。資料下載_工程資料_模版下載
本規范主編單位、參編單位和主要起草人：大牛工程師
主編單位： 國網北京電力建設研究院（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
參編單位： 武漢高壓研究所縣域經濟_資料庫_報告模板
甘肅火電工程公司大牛工程師
東北電業管理局第二工程公司資料庫_工作報告_文庫
江蘇電力建設一公司大牛工程師
吉林電力建設總公司（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
北京電力公司統計公報_工程資料_模版下載
北京電力工程公司大牛工程師
大連供電局大牛工程師
西安供電局大牛工程師
蘭州供電公司（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
主要起草人： 陳發宇 楊榮凱 薛 瑛 孫關福 王 強模版下載_工程咨詢_十四五
陳桂英 李世毅 周作春 廖紅梅 景曉東 蘇少剛
規劃綱要_模版下載_縣域經濟
1 總則
1.0.1
為保證電纜線路安裝工程的施工質量，促進電纜線路施工技術水平的提高，確保電纜線路安全運行，制定本規范。
（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
1.0.2
本規范規定了電力電纜線路（以下稱電纜線路）安裝工程及其附屬設備和構筑物設施的施工及驗收的技術要求。
（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
1.0.3
本規范適用于額定電壓為500kV及以下的電力電纜線路及其附屬設備和構筑物設施?？刂齐娎|及導引電纜可以參照使用。
大牛工程師
1.0.4 礦山、船舶、冶金、化工等有特殊要求的電纜線路的安裝工程尚應符合專業規程的有關規定。電纜線路的安裝應按已批準的設計進行施工。
大牛工程師
1.0.5
采用的電纜及附件，均應符合國家現行標準及相關產品標準的規定，并應有產品標識及合格證件。
大牛工程師
1.0.6
施工中的安全技術措施，應符合本規范及現行有關安全標準及產品的技術文件的規定。對重要的施工項目或關鍵工序，尚應事先制定有針對性的安全技術措施。
大牛工程師
1.0.7
電纜及其附件安裝用的鋼制緊固件，除地腳螺栓外，應采用熱鍍鋅或等同熱鍍鋅性能的制品。
大牛工程師
1.0.8
對有抗干擾要求的電纜線路，應按設計要求采取抗干擾措施。
大牛工程師
1.0.9 電纜線路的施工及驗收，除按本規范的規定執行外，尚應符合國家現行的有關標準規范的規定。
（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
2 術語
2.0.1
電 纜［本體］ cable
縣域經濟_模版下載_工作報告
指電纜線路中除去電纜接頭和終端等附件以外的電纜線段部分，通常稱為電纜。
資料下載_工程資料_資料共享
注：有時電纜也泛指電纜線路，即由電纜本體和安裝好的附件所組成的電纜系統。
工程咨詢_資料共享_報告模板
2.0.2
金屬套 metalllic sheath
大牛工程師
均勻連續密封的金屬管狀包覆層。
十四五_免費下載_工程資料
2.0.3
鎧裝層 armour
大牛工程師
由金屬帶或金屬絲組成的包覆層，通常用來保護電纜不受外界的機械力作用。
資料下載_工程咨詢_工程資料
注：金屬帶起徑向加強保護作用，金屬絲起縱向加強保護作用。
（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
2.0.4
［電纜］終端 termination
（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
安裝在電纜末端，以使電纜與其他電氣設備或架空輸電線相連接，并維持絕緣直至連接點的裝置。
（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
2.0.5
［電纜］接頭 joint
（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
連接電纜與電纜的導體、絕緣、屏蔽層和保護層，以使電纜線路連續的裝置。
（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
2.0.6
電纜分接（分支）箱 cable dividing box,cable feeding pillar
大牛工程師
完成配電系統中電纜線路的匯集和分接功能，但一般不具備控制測量等二次輔助配置的專用電氣連接設備。
大牛工程師
注：電纜分接箱常用于城市環網供電和（或）輻射供電系統中分配電能和（或）終端供電。一般直接安裝在戶外，有時也安裝在戶內。電纜終端是電纜分接箱內必需的主要部件，通常采用可分離式終端（也稱為可分離連接器）或戶內終端。
大牛工程師
2.0.7
［電纜］附件 cable accessories
（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
終端、接頭、［充油電纜］壓力箱、交叉互聯箱、接地箱、護層保護器等電纜線路的組成部件的統稱。
統計公報_資料共享_資料庫
2.0.8
電纜支架 cable bearer
（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
電纜敷設就位后，用于支持和固定電纜的裝置的統稱，包括普通支架和橋架。
大牛工程師
2.0.9 電纜橋架 cable tray 大牛工程師
由托盤（托槽）或梯架的直線段、非直線段、附件及支吊架等組合構成，用以支撐電纜具有連續的剛性結構系統。
（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
2.0.10 電纜導管 cable ducts,cable conduits 大牛工程師
電纜本體敷設于其內部受到保護和在電纜發生故障后便于將電纜拉出更換用的管子。有單管和排管等結構形式，也稱為電纜管。
（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
3 電纜及附件的運輸與貯存保管
3.0.1
電纜及其附件的運輸、保管，應符合產品標準的要求，應避免強烈振動、傾倒、受潮、腐蝕，確保不損壞箱體外表面以及箱內部件。
（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
3.0.2
在運輸裝卸過程中，不得使電纜及電纜盤受到損傷；嚴禁將電纜盤直接由車上推下；電纜盤不應平放運輸、平放貯存。
大牛工程師
3.0.3 運輸或滾動電纜盤前，必須保證電纜盤牢固，電纜繞緊。充油電纜至壓力油箱間的油管應固定，不得損傷。壓力油箱應牢固，壓力值應符合產品技術要求。滾動時必須順著電纜盤上的箭頭指示或電纜的纏緊方向。
統計公報_資料庫_工作報告
3.0.4
電纜及其附件到達現場后，應按下列要求及時進行檢查：
大牛工程師
1 產品的技術文件應齊全；
免費下載_報告模板_工程咨詢
2 電纜型號、規格、長度應符合訂貨要求；
資料下載_模版下載_統計公報
3 電纜外觀不應受損，電纜封端應嚴密。當外觀檢查有懷疑時，應進行受潮判斷或試驗；
大牛工程師
4 附件部件應齊全，材質質量應符合產品技術要求；
大牛工程師
5 充油電纜的壓力油箱、油管、閥門和壓力表應符合產品技術要求且完好無損。
大牛工程師
3.0.5
電纜及其有關材料如不立即安裝，應按下列要求貯存：
大牛工程師
1 電纜應集中分類存放，并應標明型號、電壓、規格、長度。電纜盤之間應有通道。地基應堅實，當受條件限制時，盤下應加墊，存放處不得積水；
（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
2 電纜終端瓷套在貯存時，應有防止受機械損傷的措施；
規劃綱要_報告模板_資料庫
3 電纜附件的絕緣材料的防潮包裝應密封良好，并應根據材料性能和保管要求貯存和保管；
（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
4 防火涂料、包帶、堵料等防火材料，應根據材料性能和保管要求貯存和保管；
統計公報_免費下載_資料共享
5 電纜橋架應分類保管，不得因受力變形。
大牛工程師
3.0.6
電纜及其附件在安裝前的保管，其保管期限應為一年及以內。當需長期保管時，應符合設備保管的專門規定。
大牛工程師
3.0.7 電纜在保管期間，電纜盤及包裝應完好，標識應齊全，封端應嚴密。當有缺陷時，應及時處理。充油電纜應經常檢查油壓，并做記錄，油壓不得降至最低值。 當油壓降至零或出現真空時，應及時處理。
（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
4 電纜線路附屬設施和構筑物的施工
5 電纜的敷設
6 電纜附件的安裝
7 電纜線路防火阻燃設施施工
7.0.1 對易受外部影響著火的電纜密集場所或可能著火蔓延而釀成嚴重事故的電纜線路，必須按設計要求的防火阻燃措施施工。
（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
7.0.2
電纜的防火阻燃可采取下列措施：
（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
1 在電纜穿過豎井、墻壁、樓板或進入電氣盤、柜的孔洞處，用防火堵料密實封堵；
（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
2 在重要的電纜溝和隧道中，按設計要求分段或用軟質耐火材料設置阻火墻；
（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
3 對重要回路的電纜，可單獨敷設于專門的溝道中或耐火封閉槽盒內，或?qū)ζ涫┘臃阑鹜苛?、防火包帶?/font>
（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
4 在電力電纜接頭兩側及相鄰電纜2～3m長的區段施加防火涂料或防火包帶。必要時采用高強度防爆耐火槽盒進行封閉；
（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
5 按設計采用耐火或阻燃型電纜；
資料庫_工作報告_資料共享
6 按設計設置報警和滅火裝置；
（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
7 防火重點部位的出入口，應按設計要求設置防火門或防火卷簾；
規劃綱要_資料下載_文庫
8 改、擴建工程施工中，對于貫穿已運行的電纜孔洞、阻火墻，應及時恢復封堵。
（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
7.0.3
防火阻燃材料必須具備下列質量資料：
（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
1 有資質的檢測機構出具的檢測報告；
（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
2 出廠質量檢驗報告；
大牛工程師
3 產品合格證。
大牛工程師
7.0.4
防火阻燃材料使用時，應按設計要求和材料使用工藝提出施工措施，材料質量與外觀應符合下列要求：
（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
1 有機堵料不氧化、不冒油，軟硬適度具有一定的柔韌性；
十四五_報告模板_文庫
2 無機堵料無結塊、無雜質；
資料下載_工作報告_工程咨詢
3 防火隔板平整、厚薄均勻；
（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
4 防火包遇水或受潮后不板結；
大牛工程師
5 防火涂料無結塊、能攪拌均勻；
模版下載_規劃綱要_統計公報
6 阻火網網孔尺寸大小均勻，經緯線粗細均勻，附著防火復合膨脹料厚度一致。網彎曲時不變形、不脫落，并易于曲面固定。
統計公報_十四五_規劃綱要
7.0.5
涂料應按一定濃度稀釋，攪拌均勻，并應順電纜長度方向進行涂刷，涂刷厚度或次數、間隔時間應符合材料使用要求。
規劃綱要_資料共享_工作報告
7.0.6
包帶在繞包時，應拉緊密實，纏繞層數或厚度應符合材料使用要求。繞包完畢后，每隔一定距離應綁扎牢固。
（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
7.0.7
在封堵電纜孔洞時，封堵應嚴實可靠，不應有明顯的裂縫和可見的孔隙，堵體表面平整，孔洞較大者應加耐火襯板后再進行封堵。電纜豎井封堵應保證必要的強度。有機堵料封堵不應有漏光、漏風、龜裂、脫落、硬化現象；無機堵料封堵不應有粉化、開裂等缺陷。
資料下載_工作報告_免費下載
7.0.8
阻火墻上的防火門應嚴密，孔洞應封堵；阻火墻兩側電纜應施加防火包帶或涂料。
工程資料_規劃綱要_工程咨詢
7.0.9 阻火包的堆砌應密實牢固，外觀整齊，不應透光。
大牛工程師
8 工程交接驗收
8.0.1
在工程驗收時，應按下列要求進行檢查：
大牛工程師
1 電纜型號、規格應符合設計規定；排列整齊，無機械損傷；標志牌應裝設齊全、正確、清晰；
（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
2 電纜的固定、彎曲半徑、有關距離和單芯電力電纜的金屬護層的接線等應符合本規范的規定；相序排列應與設備連接相序一致，并符合設計要求；
大牛工程師
3 電纜終端、電纜接頭及充油電纜的供油系統應固定牢靠；電纜接線端子與所接設備端子應接觸良好；互聯接地箱和交叉互聯箱的連接點應接觸良好可靠；充有絕緣劑的電纜終端、電纜接頭及充油電纜的供油系統不應有滲漏現象；充油電纜的油壓及表計整定值應符合產品技術要求；
報告模板_免費下載_統計公報
4 電纜線路所有應接地的接點應與接地極接觸良好，接地電阻值應符合設計要求；
（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
5 電纜終端的相色應正確，電纜支架等的金屬部件防腐層應完好。電纜管口封堵應嚴密；
大牛工程師
6 電纜溝內應無雜物，無積水，蓋板齊全；隧道內應無雜物，照明、通風、排水等設施應符合設計要求；
（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
7 直埋電纜路徑標志，應與實際路徑相符。路徑標志應清晰、牢固；
工作報告_規劃綱要_資料下載
8 水底電纜線路兩岸，禁錨區內的標志和夜間照明裝置應符合設計要求 ；
（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
9 防火措施應符合設計，且施工質量合格。
（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
8.0.2 隱蔽工程應在施工過程中進行中間驗收，并做好簽證。
資料庫_免費下載_縣域經濟
8.0.3 在電纜線路工程驗收時，應提交下列資料和技術文件：大牛工程師
1 電纜線路路徑的協議文件。工程咨詢_規劃綱要_統計公報
2 設計變更的證明文件和竣工圖資料。大牛工程師
3 直埋電纜線路的敷設位置圖比例宜為1∶500。地下管線密集的地段不應小于1∶100，在管線稀少、地形簡單的地段可為1∶1000；平行敷設的電纜線路宜合用一張圖紙，圖上必須標明各線路的相對位置，并有標明地下管線的剖面圖。（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
4 制造廠提供的產品說明書、試驗記錄、合格證件及安裝圖紙等技術文件。（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
5 電纜線路的原始記錄：規劃綱要_資料下載_統計公報
1）電纜的型號、規格及其實際敷設總長度及分段長度，電纜終端和接頭的型式及安裝日期；（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
2）電纜終端和接頭中填充的絕緣材料名稱、型號。（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
6 電纜線路的施工記錄：規劃綱要_資料下載_統計公報
1）隱蔽工程隱蔽前檢查記錄或簽證；大牛工程師
2）電纜敷設記錄；（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
3）質量檢驗及評定記錄。大牛工程師
7 試驗記錄。大牛工程師
附錄A 側壓力和牽引力的常用計算公式
A.0.1 側壓力：
大牛工程師
（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
A.0.2 水平直線牽引：
資料共享_資料下載_資料庫
免費下載_資料共享_統計公報
A.0.3 傾斜直線牽引：大牛工程師
資料共享_工程資料_十四五
A.0.4 水平彎曲牽引：
（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
大牛工程師

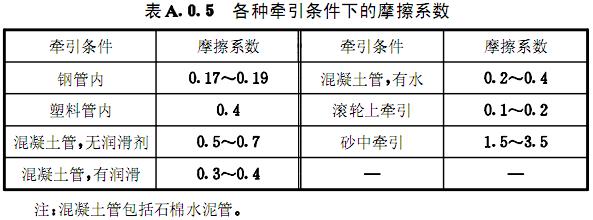

A.0.5 垂直彎曲牽引：縣域經濟_模版下載_資料共享
1 凸曲面：
（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
大牛工程師
（免費下載）GB 50168-2006 電氣裝置安裝工程電纜線路施工及驗收規范
大牛工程師
