（免費下載）GB 50303-2015 建筑電氣工程施工質量驗收規范
1 總 則
1.0.1 為加強建筑工程質量管理，統一建筑電氣工程施工質量驗收，保證工程質量，制定本規范。
1.0.2 本規范適用于電壓等級為35kV及以下建筑電氣安裝工程的施工質量驗收。
1.0.3 建筑電氣工程施工質量驗收除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語和代號
2.2 代 號
SPD——電涌保護器；
IMD——絕緣監測器；
UPS——不間斷電源裝置；
EPS——應急電源裝置。
3 基本規定
4 變壓器、箱式變電所安裝
5 成套配電柜、控制柜(臺、箱)和配電箱(盤)安裝
6 電動機、電加熱器及電動執行機構檢查接線
7 柴油發電機組安裝
8 UPS及EPS安裝
9 電氣設備試驗和試運行
10 母線槽安裝
11 梯架、托盤和槽盒安裝
12 導管敷設
13 電纜敷設
14 導管內穿線和槽盒內敷線
15 塑料護套線直敷布線
16 鋼索配線
17 電纜頭制作、導線連接和線路絕緣測試
18 普通燈具安裝
19 專用燈具安裝
20 開關、插座、風扇安裝
21 建筑物照明通電試運行
22 接地裝置安裝
23 變配電室及電氣豎井內接地干線敷設
24 防雷引下線及接閃器安裝
25 建筑物等電位聯結
附錄A 各子分部工程所含的分項工程和檢驗批
附錄A 各子分部工程所含的分項工程和檢驗批
表A 各子分部工程所含的分項工程和檢驗批
注：1 本表有●符號者為該子分部工程所含的分項工程；
2 每個分項工程至少含1個及以上檢驗批。

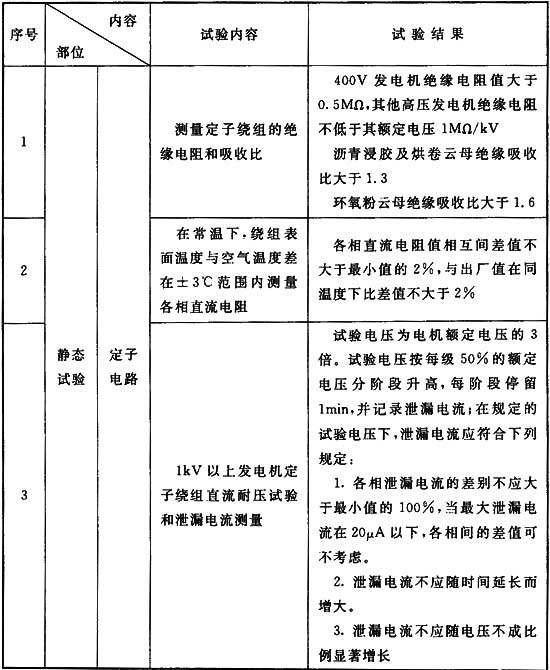

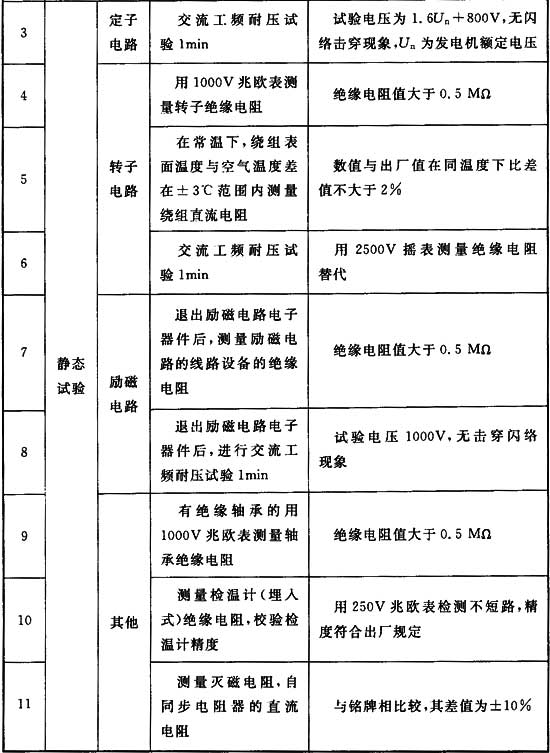

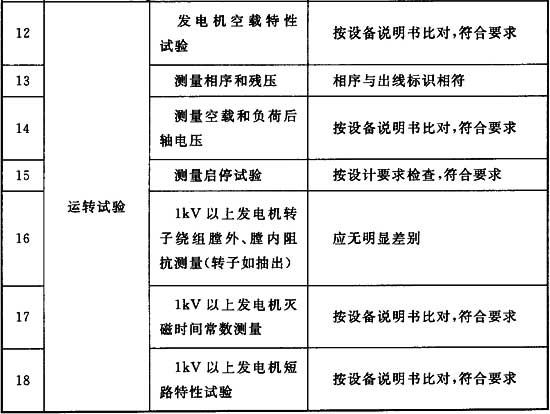

附錄B 發電機交接試驗
附錄B 發電機交接試驗
表B 發電機交接試驗

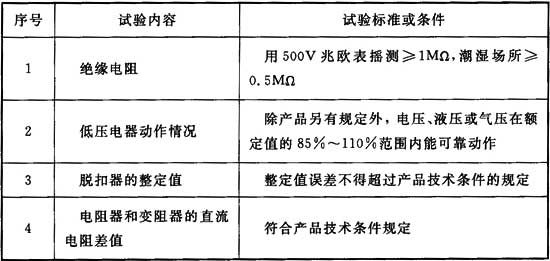

附錄C 低壓電器交接試驗
附錄C 低壓電器交接試驗
表C 低壓電器交接試驗

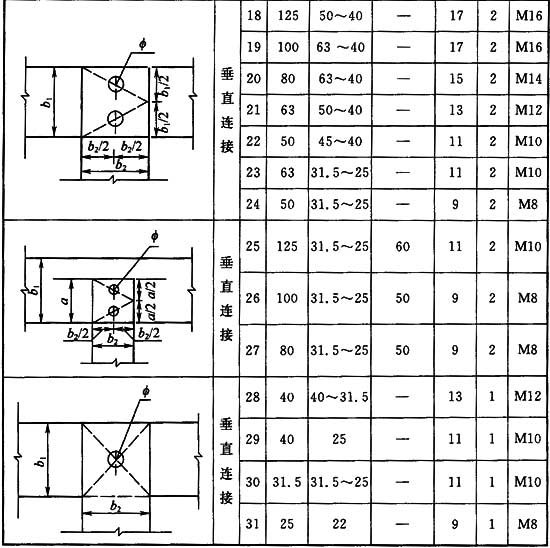

附錄D 母線螺栓搭接尺寸
附錄D 母線螺栓搭接尺寸
表D 母線螺栓搭接尺寸
附錄E 母線搭接螺栓的擰緊力矩
附錄E 母線搭接螺栓的擰緊力矩
表E 母線搭接螺栓的擰緊力矩

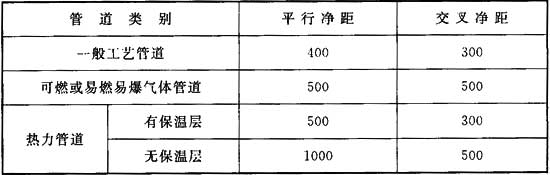

附錄F 母線槽及電纜梯架、托盤和槽盒與管道的最小凈距
附錄F 母線槽及電纜梯架、托盤和槽盒與管道的最小凈距
表F 母線槽及電纜梯架、托盤和槽盒與管道的最小凈距

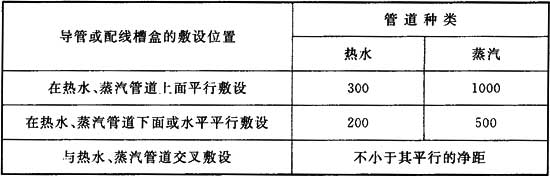

附錄G 導管或配線槽盒與熱水管、蒸汽管間的最小距離
附錄G 導管或配線槽盒與熱水管、蒸汽管間的最小距離
表G 導管或配線槽盒與熱水管、蒸汽管間的最小距離
注：1 對有保溫措施的熱水管、蒸汽管，其最小距離不宜小于200mm；
2 導管或配線槽盒與不含可燃及易燃易爆氣體的其他管道的距離，平行或交叉敷設不應小于100mm；
3 導管或配線槽盒與可燃及易燃易爆氣體不宜平行敷設，交叉敷設處不應小于100mm；
4 達不到規定距離時應采取可靠有效的隔離保護措施。

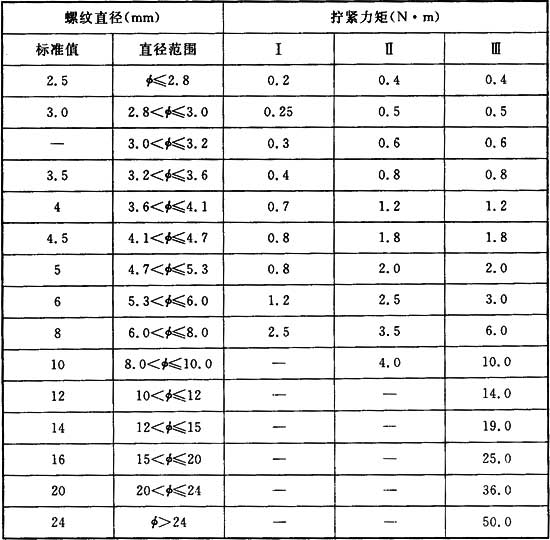

附錄H 螺紋型接線端子的擰緊力矩
附錄H 螺紋型接線端子的擰緊力矩
表H 螺紋型接線端子的擰緊力矩
注：第Ⅰ列：適用于擰緊時不突出孔外的無頭螺釘和不能用刀口寬度大于螺釘頂部直徑的螺絲刀擰緊的其他螺釘；
第Ⅱ列：適用于可用螺絲刀擰緊的螺釘和螺母；
第Ⅲ列：適用于不可用螺絲刀擰緊的螺釘和螺母。
