（免費下載）GB 50766-2012 水電水利工程壓力鋼管制作安裝及驗收規范
1 總 則
1.0.1 為了在水電水利工程壓力鋼管制作、安裝中貫徹執行國家的技術經濟政策，堅持因地制宜，就地取材的原則，合理選擇制作、安裝和焊接等施工方案，做到技術先進、經濟合理、安全適用、確保質量，制定本規范。
1.0.2 本規范適用于水電水利工程壓力鋼管、沖沙孔鋼襯和泄水孔(洞)鋼襯的制作、安裝及驗收。
1.0.3 水電水利工程壓力鋼管制作、安裝及驗收，除應符合本規范外，尚應符合國家現行有關標準的規定。
2 基本規定
2.0.1 壓力鋼管的制作、安裝及驗收應具備下列基本資料：
1 設計圖樣。
2 技術文件。
3 主要鋼材、焊接材料、防腐材料等的質量證明書。
4 有關水工建筑物的布置圖。
2.0.2 壓力鋼管使用的鋼板應符合設計文件規定。鋼板的性能和表面質量應符合本規范附錄A及現行有關標準和設計文件中的有關規定，并應具有出廠質量證明書。當需復驗，鋼板性能試驗取樣位置及試樣制備應符合現行國家標準《鋼及鋼產品 力學性能試驗取樣位置及試樣制備》GB／T 2975和《鍋爐和壓力容器用鋼板》GB 713的規定或《承壓設備用不銹鋼鋼板及鋼帶》GB／T 24511的規定。
2.0.3 壓力鋼管用鋼板，當需用脈沖反射法超聲檢測(UT)時，應符合現行行業標準《承壓設備無損檢測 第3部分：超聲檢測》JB／T 4730.3的有關規定。低碳鋼和低合金鋼應符合Ⅲ級。高強鋼應符合Ⅱ級。厚度方向受力的月牙肋或梁等所用的低碳鋼、低合金鋼和高強鋼鋼板均應符合Ⅰ級。高強鋼和板厚大于60mm的低碳鋼和低合金鋼鋼廠應逐張進行超聲波檢測。
注：高強鋼即標準屈服強度下限值ReL(或Rp0.2)≥450N／mm2，且抗拉強度下限值Rm≥570N／mm2的低碳低合金鋼。
2.0.4 岔管的月牙肋或梁的鋼板應按現行國家標準《厚度方向性能鋼板》GB／T 5313的有關規定進行厚度方向拉力試驗。
2.0.5 鋼板存放應避免雨淋、銹蝕，鋼板疊放與支撐墊條間隔設置應避免產生變形。
2.0.6 鋼板的技術要求應符合現行國家標準《熱軋鋼板和鋼帶的尺寸、外形、重量及允許偏差》GB／T 709、《鍋爐和壓力容器用鋼板》GB 713、《低合金高強度結構鋼》GB／T 1591、《高強度結構用調質鋼板》GB／T 16270、《壓力容器用調質高強度鋼板》GB 19189、《熱軋鋼板表面質量的一般要求》GB／T 14977、《承壓設備用不銹鋼鋼板及鋼帶》GB／T 24511和《不銹鋼和耐熱鋼 牌號及化學成分》GB／T 20878的有關規定。鋼板厚度允許偏差和鋼板不平度允許偏差應符合表2.0.6-1和表2.0.6-2的規定。

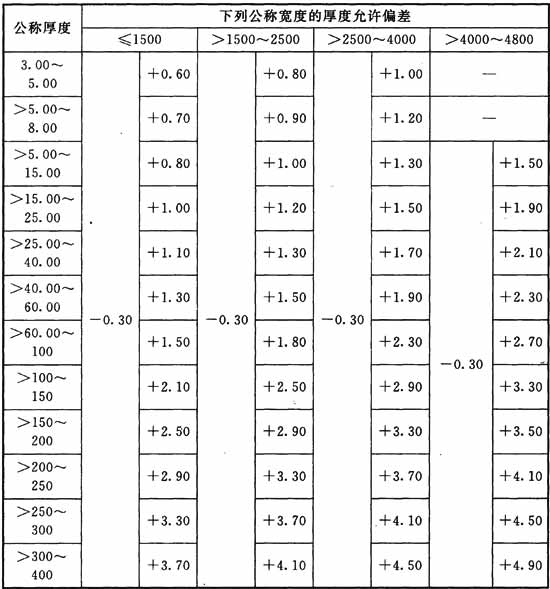

表2.0.6-1 鋼板厚度允許偏差
注：表中厚度允許偏差是偏差類別為B類偏差鋼板。

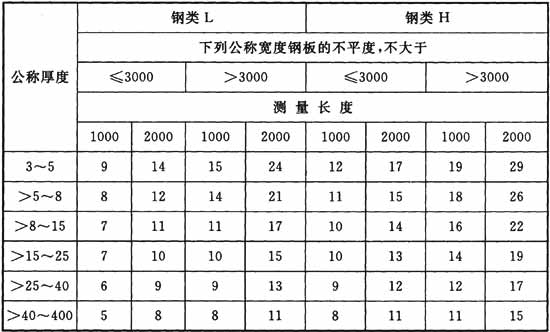

表2.0.6-2 鋼板不平度允許偏差
2.0.7 焊接材料應具有出廠質量證明書，其化學成分、力學性能、擴散氫含量等技術參數，應滿足下列要求：
1 焊條應符合現行國家標準《不銹鋼焊條》GB／T 983、《碳鋼焊條》GB／T 5117和《低合金鋼焊條》GB／T 5118的有關規定。
2 焊絲應符合現行國家標準《埋弧焊用碳鋼焊絲和焊劑》GB／T 5293、《氣體保護電弧焊用碳鋼、低合金鋼焊絲》GB／T 8110、《碳鋼藥芯焊絲》GB／T 10045、《埋弧焊用低合金鋼焊絲和焊劑》GB／T 12470、《熔化焊用鋼絲》GB／T 14957、《氣體保護焊用鋼絲》GB／T 14958、《低合金鋼藥芯焊絲》GB／T 17493、《不銹鋼藥芯焊絲》GB／T 17853、《埋弧焊用不銹鋼焊絲和焊劑》GB／T 17854和應符合現行行業標準《焊接用不銹鋼絲》YB／T 5092的有關規定。
3 焊劑應符合現行國家標準《埋弧焊用碳鋼焊絲和焊劑》GB／T 5293、《埋弧焊用低合金鋼焊絲和焊劑》GB／T 12470和《埋弧焊用不銹鋼焊絲和焊劑》GB／T 17854的有關規定。
2.0.8 碳弧氣刨用碳棒應符合現行行業標準《炭弧氣刨炭棒》JB／T 8154的有關規定。
2.0.9 焊接、切割用氣體應滿足下列要求：
1 氬氣應符合現行國家標準《氬》GB／T 4842中的質量要求，純度Ar不應小于99.9％。
2 二氧化碳?xì)怏w應符合現行國家標準《工業液體二氧化碳》GB／T 6052中的質量要求，純度CO2不應小于99.5％。
3 氧氣應符合現行國家標準《工業氧》GB／T 3863中的質量要求，純度O2不應小于99.5％。
4 氬-二氧化碳混合氣體(MAG)焊接，應符合現行行業標準《焊接用混合氣體 氬-二氧化碳》HG／T 3728中的質量要求。
5 乙炔氣體應符合現行國家標準《溶解乙炔》GB 6819中的質量要求，純度C2H2不應小于98％。
6 燃?xì)獗?yīng)符合現行行業標準《焊接切割用燃?xì)獗稨G／T 3661.1中的質量要求，純度C3H6不應小于95.0％。
7 燃?xì)獗閼?yīng)符合現行行業標準《焊接切割用燃?xì)獗椤稨G／T 3661.2中的質量要求，純度C3H8不應小于95.0％。
2.0.10 計量器具應按規定進行檢定校準，并在有效期限內使用。
2.0.11 鋼管制作、安裝及驗收所用的測量器具，測量精度應滿足下列要求：
1 鋼卷尺的精度不低于Ⅱ級。
2 超聲波測厚儀的精度為0.1mm及以上。
3 經緯儀的精度為DJ2級及以上。
4 水準儀的精度為DS3級及以上。
5 測溫儀的精度為±5℃及以上。
6 涂鍍層測厚儀的精度為±(3％H+1)／μm及以上。
7 溫濕度儀的測量精度為溫度0.5℃、濕度2％RH及以上。
8 焊接用氣體流量計的精度為±2％及以上。
2.0.12 用于測量高程、里程和安裝軸線的基準點及安裝用的控制點，均應明顯、牢固和便于使用，應由測量部門在現場向安裝單位和質量檢測部門交清，并提供坐標點簡圖。
3 制 作
4 安 裝
5 焊 接
6 焊后消應處理
6.0.1 鋼管和岔管焊后消應處理應按圖樣或設計技術文件規定執行。
6.0.2 高強鋼不宜做焊后熱處理消應。
6.0.3 低碳鋼、低合金鋼焊后消應熱處理溫度應按圖樣規定執行。圖樣對焊后消應熱處理溫度未作規定時，則可根據鋼材特性、焊接性試驗成果在580℃～650℃區間選取熱處理溫度。對于有回火脆性的鋼材，熱處理應避開脆性溫度區。
6.0.4 低碳鋼、低合金鋼的鋼管或岔管在爐內做整體消應熱處理時，工件入爐或出爐時，爐內溫度應低于300℃，其加熱速度、恒溫時間及冷卻速度應按下列要求控制：
1 加熱速度：升溫至300℃后，加熱速度不應大于220×
℃／h，且不應大于220℃／h。
2 恒溫時間：每毫米壁厚需2min～4min，且不應少于30min，保溫時各部溫差不應大于50℃。
3 冷卻速度：恒溫后的冷卻速度不應大于275×
℃／h，且不應大于275℃／h。300℃以下可自然冷卻。
注：δ為焊接接頭的最大厚度，單位為mm。
6.0.5 低碳鋼、低合金鋼的鋼管或岔管做整體消應熱處理確有困難時，允許采用局部消應熱處理。加熱寬度應為焊縫中心兩側各6倍以上最大板厚的區域。加溫、保溫、降溫速度和時間與整體消應熱處理相同，內外壁溫度應均勻，在加熱帶以外部位應采取保溫措施。
6.0.6 消應熱處理后，應提供消應熱處理曲線。局部消應熱處理后至少應提供一次消應效果和硬度測試數據，焊接接頭硬度要求應符合本規范第5.3.20條的規定。
6.0.7 采用爆炸消應處理時，施工前應針對材質和結構型式，通過爆炸消應工藝試驗確定合理的消應參數，焊接接頭的力學性能及消應效果應滿足設計或相關要求。
6.0.8 采用振動時效工藝時，施工前應選取合理的振動時效工藝參數，焊接接頭的力學性能及消應效果應滿足設計或相關要求。
7 防 腐 蝕
8 水壓試驗
8.0.1 鋼管、岔管水壓試驗和試驗壓力值應按圖樣或設計技術文件規定執行。
8.0.2 鋼管、岔管水壓試驗前，應制訂安全措施和安全預案。
8.0.3 試驗用悶頭應通過設計計算確定。
8.0.4 試壓時水溫應在5℃以上。
8.0.5 呼吸管的一端應安裝在鋼管、岔管內試驗狀態下的最高位置。
8.0.6 當高程差大于100m的鋼管段做水壓試驗時，宜在鋼管段上端頂部設置真空破壞閥。
8.0.7 水壓試驗應在鋼管、岔管制作或安裝完成及質量檢測合格后進行。充水前，應對工卡具、臨時支撐件、支托、起重設備等解除拘束處理，且應對結構上的焊疤、劃痕等缺欠進行修補打磨處理。
8.0.8 鋼管、岔管水壓試壓時，應分級加載，每級均應做檢測。加載至額定工作壓力，保持30min以上，檢測壓力表指針保持穩定，無指針顫動現象等異常情況，才允許繼續加壓。加壓速度以不大于0.3MPa／min為宜，當壓力大于10MPa以上時，加壓速度不大于0.2MPa／min為宜。升至最大試驗壓力，保持30min以上，此時壓力表指示的壓力應無變動。然后下降至工作壓力，保持30min以上。整個試驗過程中應無滲水、混凝土裂縫、鎮墩異常變位和其他異常情況。
8.0.9 鋼管、岔管水壓試驗完成后，通過增壓系統的溢流控制閥以不大于0.5MPa／min的速度分級卸至鋼管內水的自重壓力，再打開鋼管段上端的呼吸管閥門后，進行排水作業。
8.0.10 試驗系統在試驗過程中出現問題需要處理時，應通過增壓系統的溢流控制閥將系統壓力卸至自重壓力后再根據具體情況進行。
8.0.11 需要焊接、熱切割、碳弧氣刨、熱矯形等作業時，應先將管內水排空。
9 包裝、運輸
9.0.1 鋼管瓦片應成節配套運輸，并綁扎牢固，應防止傾倒和變形。支承環、加勁環、阻水環、止推環和連接板等附件應配套綁扎成捆運輸，并用油漆標明名稱、配套編號。
9.0.2 瓦片在運輸過程中宜加臨時支撐或框架，疊放瓦片時宜在片間填塞軟墊。支撐不得直接焊于瓦片上，應通過工卡具和螺栓等連接件加以固定。
9.0.3 運輸成型的管節時，視其剛度情況，可在管節內加設臨時支撐，宜管外加設鞍形支架座或加墊木條。
9.0.4 鋼索捆扎吊運管節或瓦片時，應在鋼索與管節或瓦片相觸部位加設軟墊。在吊裝、運輸中應避免損壞涂層。
10 驗 收
附錄A 鋼板性能標準和表面質量標準
附錄B 線膨脹量計算和大氣露點換算表
B.0.1 受環境溫度影響的鋼管伸縮量按下式計算：
式中：△L——受環境溫度影響的鋼管伸縮量；
α——鋼管線膨脹系數，取1.2×10-5[1／(m·℃)]
△t——鋼管環境溫差(℃)，安裝時的氣溫減去所處環境的多年平均水溫；
L0——多年平均水溫下的鋼管長度，可以用設計圖樣長度近似代替。
B.0.2 鋼管管壁溫度按下式計算：
式中：T——鋼管放空時受日光照射時的管壁溫度(℃)；
t——空氣溫度，簡稱氣溫(℃)。
B.0.3 相對濕度按下式計算：
式中：RH——相對濕度；
Ma——空氣中水的含量(％)；
Mg——該空氣可含水的最大容量(％)。
注：1 濕度就是指空氣中濕氣的含量，物理定義：空氣濕度是用來表示空氣中的水汽含量多少或空氣潮濕程度的物理量。
2 相對濕度是指實際空氣的濕度與在同一溫度下達到飽和狀況時的濕度之比值(％)。
B.0.4 在不同空氣溫度t和相對濕度RH下的露點t d可按下式計算：
B.0.5 大氣露點換算表應符合表B.0.5的規定。

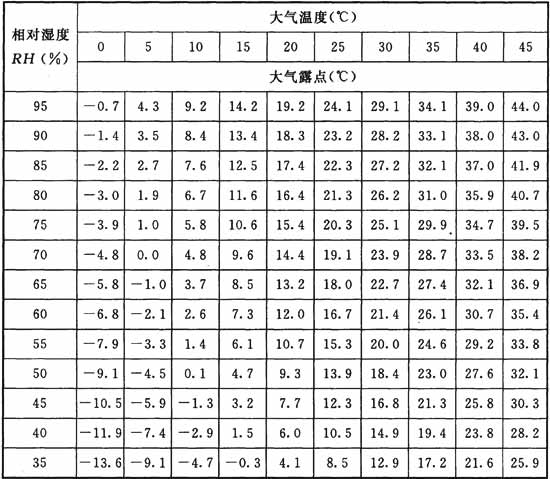

表B.0.5 大氣露點換算表
附錄C 鋼管焊接材料選用

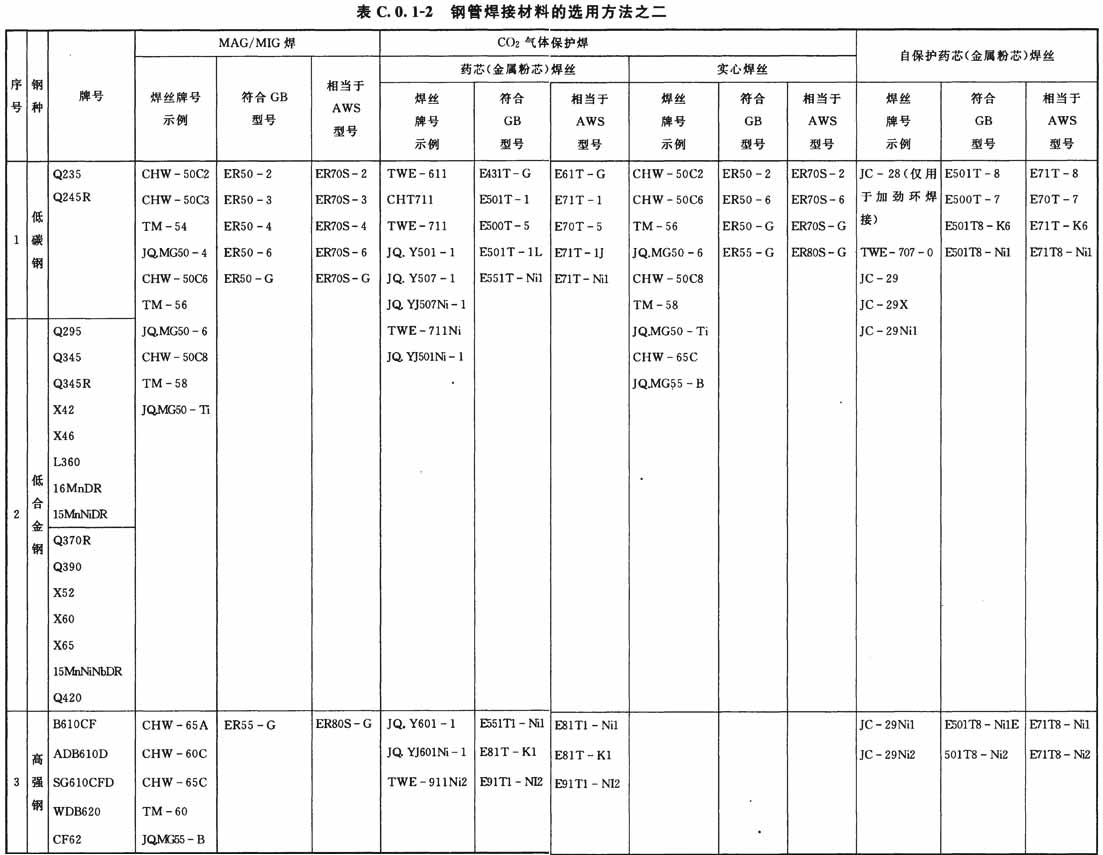

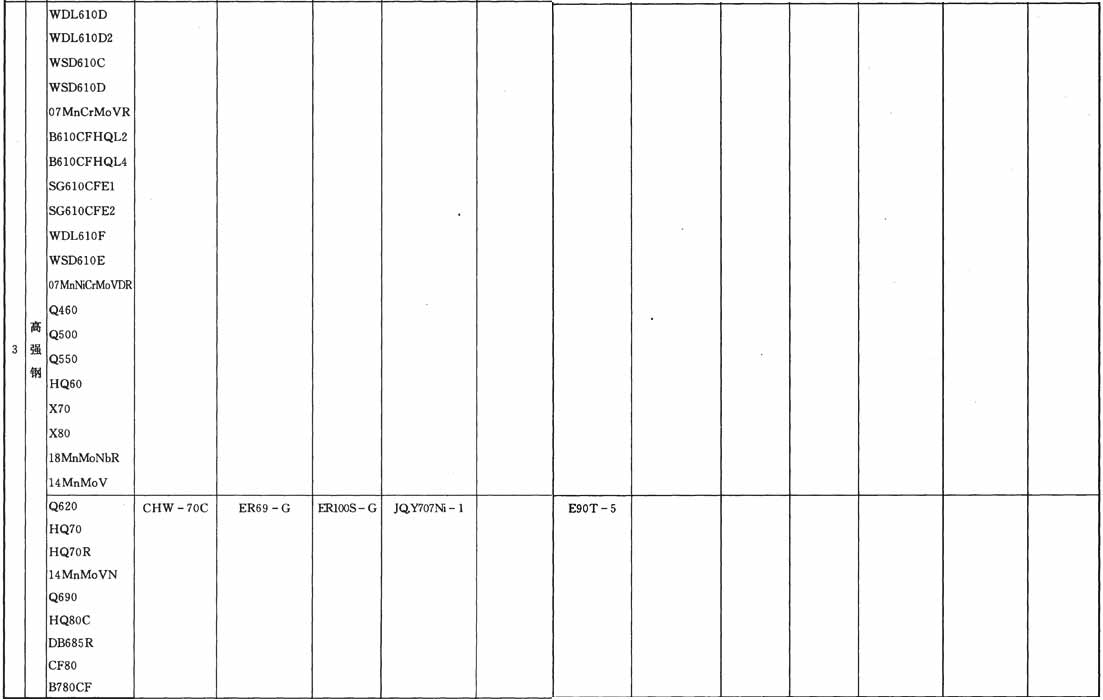

C.0.1 鋼管焊接材料的選用應符合表C.0.1-1、表C.0.1-2的規定。

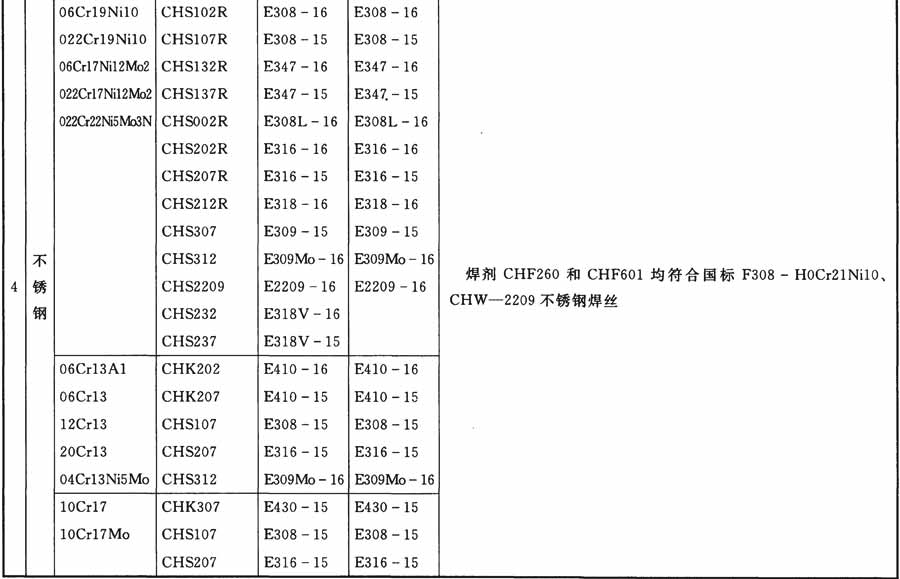

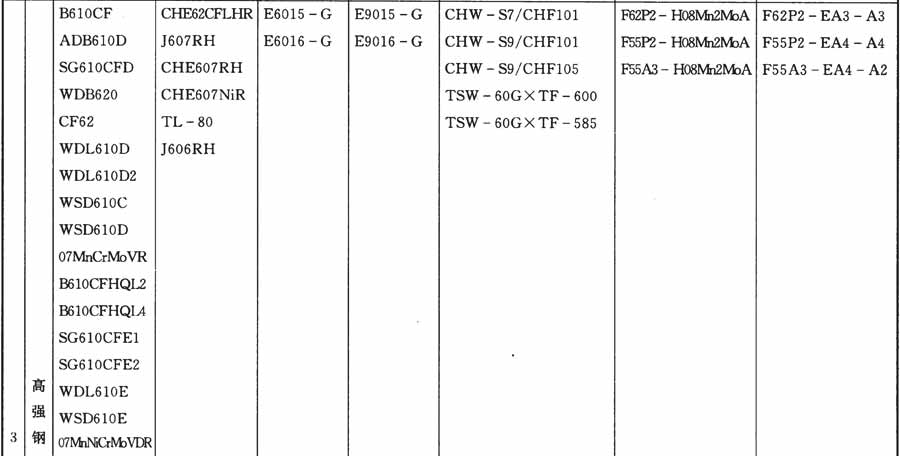

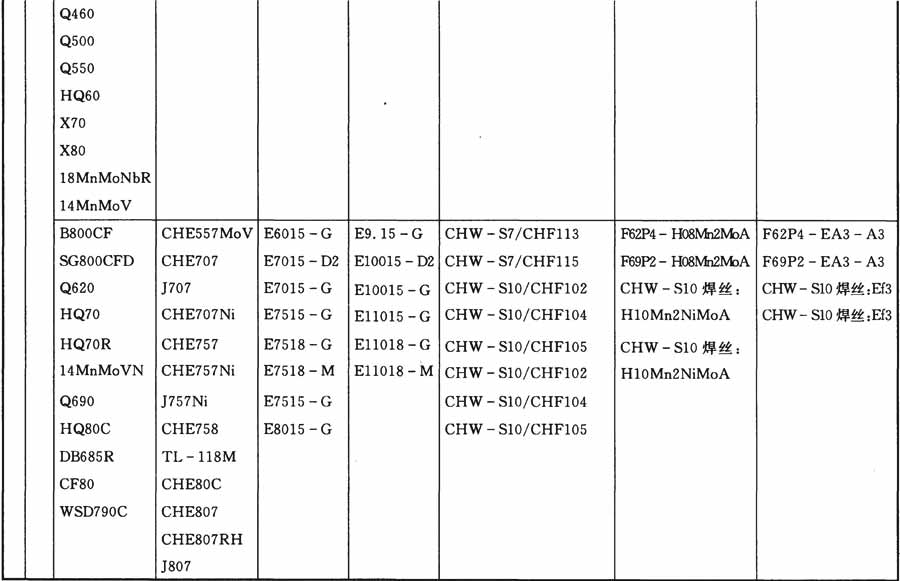

表C.0.1-1 鋼管焊接材料的選用方法之一
C.0.2 不銹鋼復合鋼板焊條電弧焊時焊條的選用應符合表C 0.2的規定。

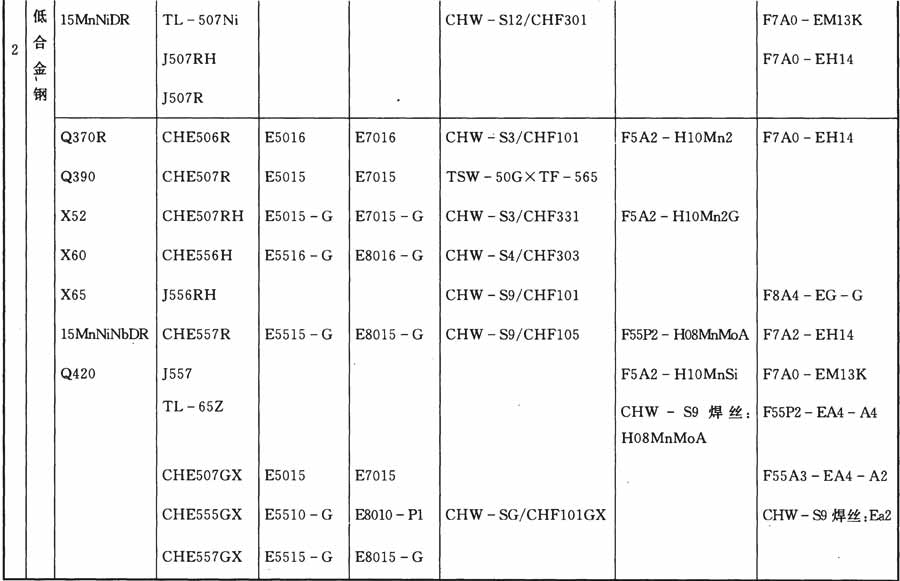

表C.0.2 不銹鋼復合鋼板焊條電弧焊時焊條的選用

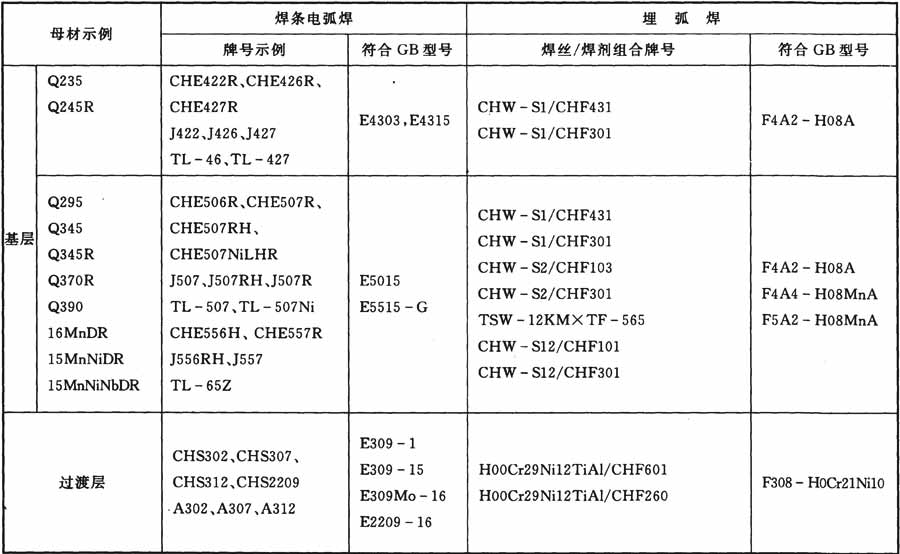

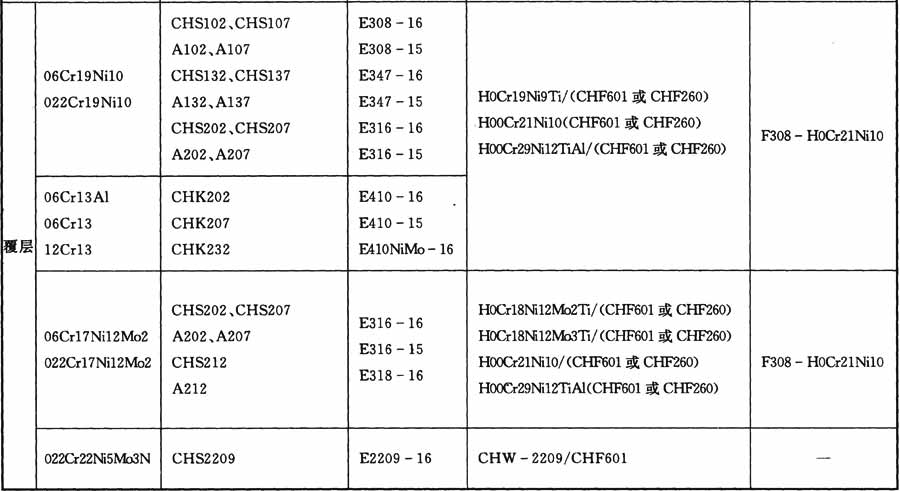

C.0.3 不銹鋼復復合鋼板焊條電弧焊和埋弧焊時焊接材料的選用應符合表C.0.3的規定。
表C.0.3 不銹鋼復合鋼板焊條電弧焊和埋弧焊時焊接材料的選用
附錄D 焊接工藝評定力學性能試驗
附錄E 預焊接工藝規程和焊接工藝評定報告格式
E.0.1 預焊接工藝規程(PWPS)格式應符合表E.0.1的規定。

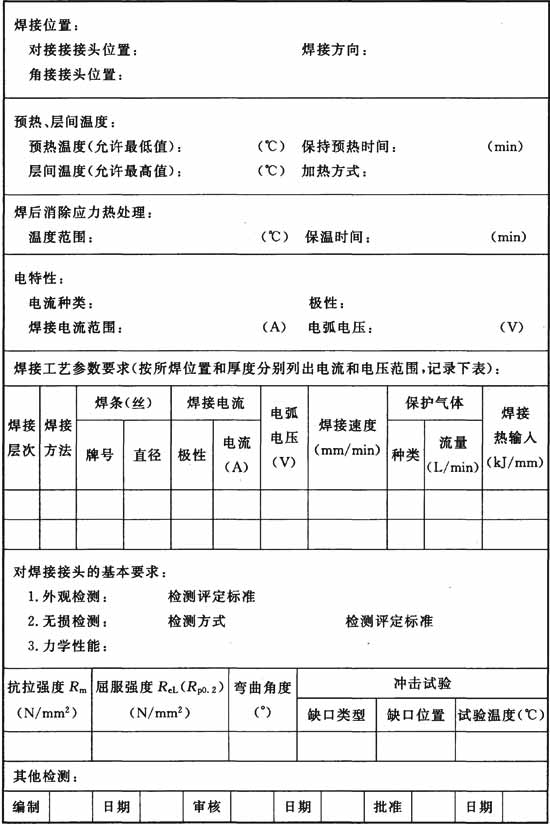

表E.0.1 預焊接工藝規程格式

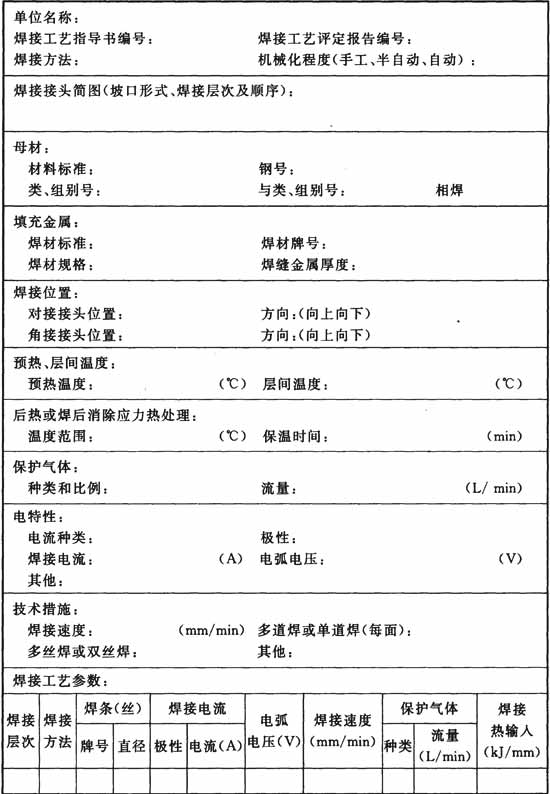

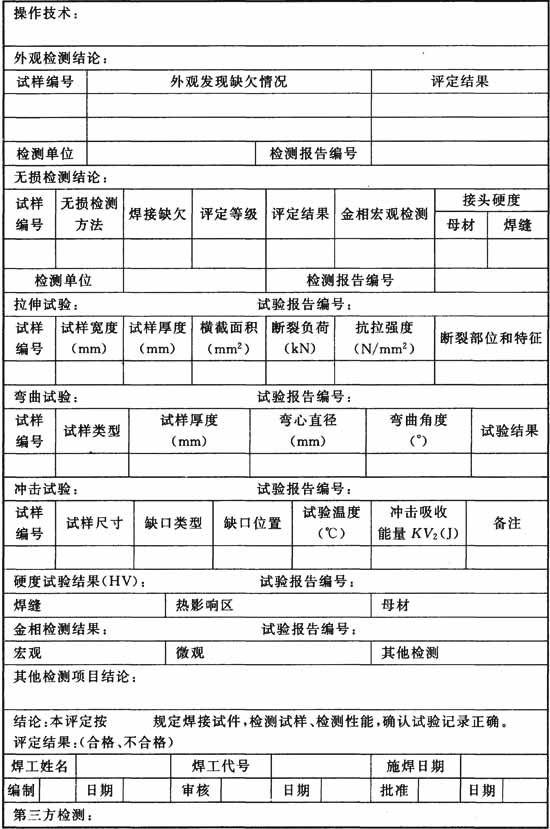

E.0.2 焊接工藝評定報告(PQR)格式應符合表E.0.2的規定。
表E.0.2 焊接工藝評定報告格式
附錄F 不銹鋼復合鋼板焊接工藝評定
附錄G 涂料配套性能及涂層厚度
G.0.1 涂層涂料配套性能，可按表G.0.1選用。

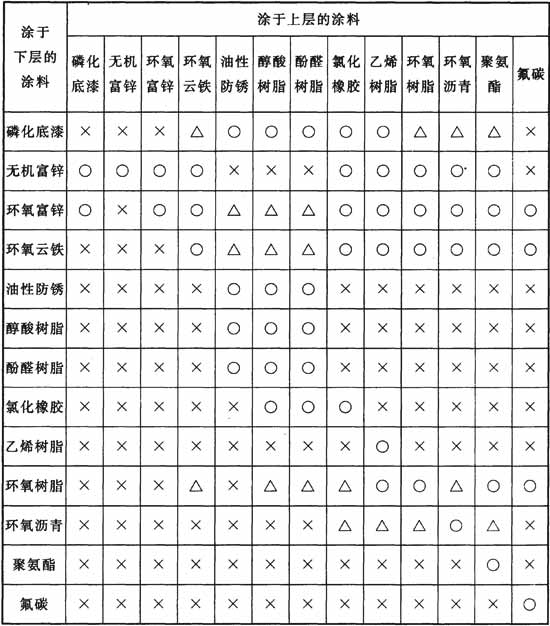

表G.0.1 涂料配套性能
注：○-可以；△-要根據條件而定(注意涂覆間隔時間)；×-不可以。
G.0.2 明管外壁處于空氣環境下的涂層配套系統，可按表G.0.2選用。

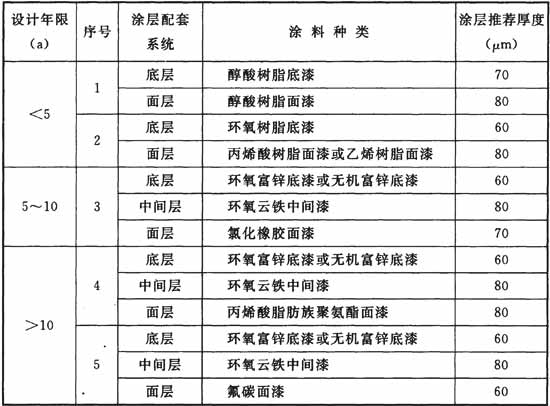

表G.0.2 明管外壁處于空氣環境下的涂層
G.0.3 鋼管內壁涂層配套系統，可按表G.0.3選用。
表G.0.3 鋼管內壁選用的涂層

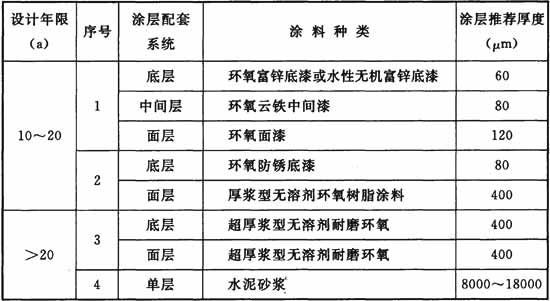

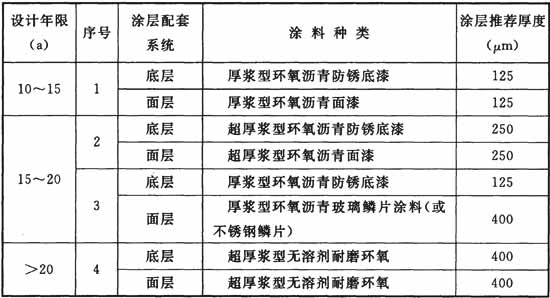

G.0.4 輸水工程鋼管道內壁涂層配套系統，可按表G.0.4選用。
表G.0.4 輸水工程鋼管道內壁涂層
注：表中所有涂料應具有衛生部門頒發的衛生許可證。
