(免費下載)GB 50312-2007 綜合布線工程驗收規范 [廢止版]
1 總則
1.0.1 為統一建筑與建筑群綜合布線系統工程施工質量檢查、隨工檢驗和竣工驗收等工作的技術要求,特制定本規范。
1.0.2 本規范適用于新建、擴建和改建建筑與建筑群綜合布線系統工程的驗收。
1.0.3 綜合布線系統工程實施中采用的工程技術文件、承包合同文件對工程質量驗收的要求不得低予本規范規定。
1.0.4 在施工過程中,施工單位必須執行本規范有關施工質量檢查的規定。建設單位應通過工地代表或工程監理人員加強工地的隨工質量檢查,及時組織隱蔽工程的檢驗和驗收。
1.0.5 綜合布線系統工程應符合設計要求,工程驗收前應進行自檢測試、竣工驗收測試工作。
1.0.6 綜合布線系統工程的驗收,除應符合本規范外,還應符合國家現行有關技術標準、規范的規定。
2 環境檢查
2.0.1 工作區、電信間、設備間的檢查應包括下列內容:
1 工作區、電信間、設備間土建工程已全部竣工。房屋地面平整、光潔,門的高度和寬度應符合設計要求。
2 房屋預埋線槽、暗管、孔洞和豎井的位置、數量、尺寸均應符合設計要求。
3 鋪設活動地板的場所,活動地板防靜電措施及接地應符合設計要求。
4 電信間、設備間應提供220V 帶保護接地的單相電源插座。
5 電信間、設備間應提供可靠的接地裝置,接地電阻值及接地裝置的設置應符合設計要求。
6 電信間、設備間的位置、面積、高度、通風、防火及環境溫、濕度等應符合設計要求。
2.0.2 建筑物進線間及入口設施的檢查應包括下列內容:
1 引入管道與其他設施如電氣、水、煤氣、下水道等的位置間距應符合設計要求。
2 引入纜線采用的敷設方法應符合設計要求。
3 管線入口部位的處理應符合設計要求,并應檢查采取排水及防止氣、水、蟲等進入的措施。
4 進線間的位置、面積、高度、照明、電源、接地、防火、防水等應符合設計要求。
2.0.3 有關設施的安裝方式應符合設計文件規定的抗震要求。
3 器材及測試儀表工具檢查
3.0.1 器材檢驗應符合下列要求:
1 工程所用纜線和器材的品牌、型號、規格、數量、質量應在施工前進行檢查,應符合設計要求并具備相應的質量文件或證書,無出廠檢驗證明材料、質量文件或與設計不符者不得在工程中使用。
2 進口設備和材料應具有產地證明和商檢證明。
3 經檢驗的器材應做好記錄,對不合格的器件應單獨存放,以備核查與處理。
4 工程中使用的纜線、器材應與訂貨合同或封存的產品在規格、型號、等級上相符。
5 備品、備件及各類文件資料應齊全。
3.0.2 配套型材、管材與鐵件的檢查應符合下列要求:
1 各種型材的材質、規格、型號應符合設計文件的規定,表面應光滑、平整,不得變形、斷裂。預埋金屬線槽、過線盒、接線盒及橋架等表面涂覆或鍍層應均勻、完整,不得變形、損壞。
2 室內管材采用金屬管或塑料管時,其管身應光滑、無傷痕,管孔無變形,孔徑、壁厚應符合設計要求。
金屬管槽應根據工程環境要求做鍍鋅或其他防腐處理。塑料管槽必須采用阻燃管槽,外壁應具有阻燃標記。
3 室外管道應按通信管道工程驗收的相關規定進行檢驗。
4 各種鐵件的材質、規格均應符合相應質量標準,不得有歪斜、扭曲、飛刺、斷裂或破損。
5 鐵件的表面處理和鍍層應均勻、完整,表面光潔,無脫落、氣泡等缺陷。
3.0.3 纜線的檢驗應符合下列要求:
1 工程使用的電纜和光纜型式、規格及纜線的防火等級應符合設計要求。
2 纜線所附標志、標簽內容應齊全、清晰,外包裝應注明型號和規格。
3 纜線外包裝和外護套需完整無損,當外包裝損壞嚴重時,應測試合格后再在工程中使用。
4 電纜應附有本批量的電氣性能檢驗報告,施工前應進行鏈路或信道的電氣性能及纜線長度的抽驗,并做測試記錄。
5 光纜開盤后應先檢查光纜端頭封裝是否良好。光纜外包裝或光纜護套如有損傷,應對該盤光纜進行光纖性能指標測試,如有斷纖,應進行處理,待檢查合格才允許使用。光纖檢測完畢,光纜端頭應密封固定,恢復外包裝。
6 光纖接插軟線或光跳線檢驗應符合下列規定:
1)兩端的光纖連接器件端面應裝配合適的保護蓋帽。
2)光纖類型應符合設計要求,并應有明顯的標記。
3.0.4 連接器件的檢驗應符合下列要求:
1 配線模塊、信息插座模塊及其他連接器件的部件應完整,電氣和機械性能等指標符合相應產品生產的質量標準。塑料材質應具有阻燃性能,并應滿足設計要求。
2 信號線路浪涌保護器各項指標應符合有關規定。
3 光纖連接器件及適配器使用型式和數量、位置應與設計相符。
3.0.5 配線設備的使用應符合下列規定:
1 光、電纜配線設備的型式、規格應符合設計要求。
2 光、電纜配線設備的編排及標志名稱應與設計相符。各類標志名稱應統一,標志位置正確、清晰。
3.0.6 測試儀表和工具的檢驗應符合下列要求:
1 應事先對工程中需要使用的儀表和工具進行測試或檢查,纜線測試儀表應附有相應檢測機構的證明文件。
2 綜合布線系統的測試儀表應能測試相應類別工程的各種電氣性能及傳輸特性,其精度符合相應要求。測試儀表的精度應按相應的鑒定規程和校準方法進行定期檢查和校準,經過相應計量部門校驗取得合格證后,方可在有效期內使用。
3 施工工具,如電纜或光纜的接續工具:剝線器、光纜切斷器、光纖熔接機、光纖磨光機、卡接工具等必須進行檢查,合格后方可在工程中使用。
3.0.7 現場尚無檢測手段取得屏蔽布線系統所需的相關技術參數時,可將認證檢測機構或生產廠家附有的技術報告作為檢查依據。
3.0.8 對絞電纜電氣性能、機械特性、光纜傳輸性能及連接器件的具體技術指標和要求,應符合設計要求。
經過測試與檢查,性能指標不符合設計要求的設備和材料不得在工程中使用。
4 設備安裝檢驗
4.0.1 機柜、機架安裝應符合下列要求:
1 機柜、機架安裝位置應符合設計要求,垂直偏差度不應大于3mm。
2 機柜、機架上的各種零件不得脫落或碰壞,漆面不應有脫落及劃痕,各種標志應完整、清晰。
3 機柜、機架、配線設備箱體、電纜橋架及線槽等設備的安裝應牢固,如有抗震要求,應按抗震設計進行加固。
4.0.2 各類配線部件安裝應符合下列要求:
1 各部件應完整,安裝就位,標志齊全。
2 安裝螺絲必須擰緊,面板應保持在一個平面上。
4.0.3 信息插座模塊安裝應符合下列要求:
1 信息插座模塊、多用戶信息插座、集合點配線模塊安裝位置和高度應符合設計要求。
2 安裝在活動地板內或地面上時,應固定在接線盒內,插座面板采用直立和水平等形式;接線盒蓋可開啟,并應具有防水、防塵、抗壓功能。接線盒蓋面應與地面齊平。
3 信息插座底盒同時安裝信息插座模塊和電源插座時,間距及采取的防護措施應符合設計要求。
4 信息插座模塊明裝底盒的固定方法根據施工現場條件而定。
5 固定螺絲需擰緊,不應產生松動現象。
6 各種插座面板應有標識,以顏色、圖形、文字表示所接終端設備業務類型。
7 工作區內終接光纜的光纖連接器件及適配器安裝底盒應具有足夠的空間,并應符合設計要求。
4.0.4 電纜橋架及線槽的安裝應符合下列要求:
1 橋架及線槽的安裝位置應符合施工圖要求,左右偏差不應超過50mm。
2 橋架及線槽水平度每米偏差不應超過2mm。
3 垂直橋架及線槽應與地面保持垂直,垂直度偏差不應超過3mm。
4 線槽截斷處及兩線槽拼接處應平滑、無毛刺。
5 吊架和支架安裝應保持垂直,整齊牢固,無歪斜現象。
6 金屬橋架、線槽及金屬管各段之間應保持連接良好,安裝牢固。
7 采用吊頂支撐柱布放纜線時,支撐點宜避開地面溝槽和線槽位置,支撐應牢固。
4.0.5 安裝機柜、機架、配線設備屏蔽層及金屬管、線槽、橋架使用的接地體應符合設計要求,就近接地,并應保持良好的電氣連接。
5 纜線的敷設和保護方式檢驗
6 纜線終接
6.0.1 纜線終接應符合下列要求:
1 纜線在終接前,必須核對纜線標識內容是否正確。
2 纜線中間不應有接頭。
3 纜線終接處必須牢固、接觸良好。
4 對絞電纜與連接器件連接應認準線號、線位色標,不得顛倒和錯接。
6.0.2 對絞電纜終接應符合下列要求:
1 終接時,每對對絞線應保持扭絞狀態,扭絞松開長度對于3 類電纜不應大于75mm;對于5 類電纜不應大于13mm;對于6 類電纜應盡量保持扭絞狀態,減小扭絞松開長度。
2 對絞線與8 位模塊式通用插座相連時,必須按色標和線對順序進行卡接。插座類型、色標和編號應符合圖6.0.2 的規定。
兩種連接方式均可采用,但在同一布線工程中兩種連接方式不應混合使用。

3 7 類布線系統采用非RJ45 方式終接時,連接圖應符合相關標準規定。
4 屏蔽對絞電纜的屏蔽層與連接器件終接處屏蔽罩應通過緊固器件可靠接觸,纜線屏蔽層應與連接器件屏蔽罩360°圓周接觸,接觸長度不宜小于10mm。屏蔽層不應用于受力的場合。
5 對不同的屏蔽對絞線或屏蔽電纜,屏蔽層應采用不同的端接方法。應對編織層或金屬箔與匯流導線進行有效的端接。
6 每個2 口86 面板底盒宜終接2 條對絞電纜或1 根2 芯/4 芯光纜,不宜兼做過路盒使用。
6.0.3 光纜終接與接續應采用下列方式:
1 光纖與連接器件連接可采用尾纖熔接、現場研磨和機械連接方式。
2 光纖與光纖接續可采用熔接和光連接子(機械)連接方式。
6.0.4 光纜芯線終接應符合下列要求:
1 采用光纖連接盤對光纖進行連接、保護,在連接盤中光纖的彎曲半徑應符合安裝工藝要求。
2 光纖熔接處應加以保護和固定。
3 光纖連接盤面板應有標志。
4 光纖連接損耗值,應符合表6.0.4 的規定。
表6.0.4 光纖連接損耗值(dB)
連接類別 |
多模 |
單模 |
||
平均值 |
最大值 |
平均值 |
最大值 | |
熔接 |
0.15 |
0.3 |
0.15 |
0.3 |
機械連接 |
0.3 |
0.3 | ||
6.0.5 各類跳線的終接應符合下列規定:
1 各類跳線纜線和連接器件間接觸應良好,接線無誤,標志齊全。跳線選用類型應符合系統設計要求。
2 各類跳線長度應符合設計要求。
7 工程電氣測試
7.0.1 綜合布線工程電氣測試包括電纜系統電氣性能測試及光纖系統性能測試。電纜系統電氣性能測試項目應根據布線信道或鏈路的設計等級和布線系統的類別要求制定。各項測試結果應有詳細記錄,作為竣工資料的一部分。測試記錄內容和形式宜符合表7.0.1—1 和表7.0.1—2 的要求。

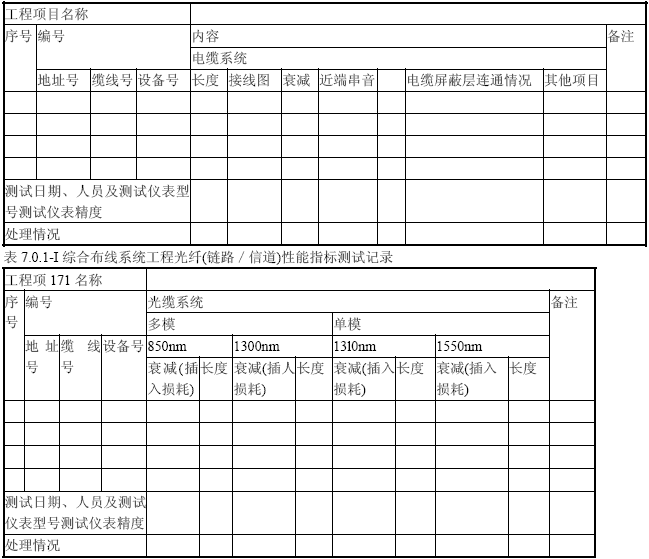

表7.0.1-1 綜合布線系統rll 電纜(ftEtt/信道)性能指標測試記錄

7.0.2 對絞電纜及光纖布線系統的現場測試儀應符合下列要求:
1 應能測試信道與鏈路的性能指標。
2 應具有針對不同布線系統等級的相應精度,應考慮測試儀的功能、電源、使用方法等因素。
3 測試儀精度應定期檢測,每次現場測試前儀表廠家應出示測試儀的精度有效期限證明。
7.0.3 測試儀表應具有測試結果的保存功能并提供輸出端口,將所有存貯的測試數據輸出至計算機和打印機,測試數據必須不被修改,并進行維護和文檔管理。測試儀表應提供所有測試項目、概要和詳細的報告。測試儀表宜提供漢化的通用人機界面。
8 管理系統驗收
8.0.1 綜合布線管理系統宜滿足下列要求:
1 管理系統級別的選擇應符合設計要求。
2 需要管理的每個組成部分均設置標簽,并由唯一的標識符進行表示,標識符與標簽的設置應符合設計要求。
3 管理系統的記錄文檔應詳細完整并漢化,包括每個標識符相關信息、記錄、報告、圖紙等。
4 不同級別的管理系統可采用通用電子表格、專用管理軟件或電子配線設備等進行維護管理。
8.0.2 綜合布線管理系統的標識符與標簽的設置應符合下列要求:
1 標識符應包括安裝場地、纜線終端位置、纜線管道、水平鏈路、主干纜線、連接器件、接地等類型的專用標識,系統中每一組件應指定一個唯一標識符。
2 電信間、設備間、進線間所設置配線設備及信息點處均應設置標簽。
3 每根纜線應指定專用標識符,標在纜線的護套上或在距每一端護套300mm 內設置標簽,纜線的終接點應設置標簽標記指定的專用標識符。
4 接地體和接地導線應指定專用標識符,標簽應設置在靠近導線和接地體的連接處的明顯部位。
5 根據設置的部位不同,可使用粘貼型、插入型或其他類型標簽。標簽表示內容應清晰,材質應符合工程應用環境要求,具有耐磨、抗惡劣環境、附著力強等性能。
6 終接色標應符合纜線的布放要求,纜線兩端終接點的色標顏色應一致。
8.0.3 綜合布線系統各個組成部分的管理信息記錄和報告,應包括如下內容:
1 記錄應包括管道、纜線、連接器件及連接位置、接地等內容,各部分記錄中應包括相應的標識符、類型、狀態、位置等信息。
2 報告應包括管道、安裝場地、纜線、接地系統等內容,各部分報告中應包括相應的記錄。
8.0.4 綜合布線系統工程如采用布線工程管理軟件和電子配線設備組成的系統進行管理和維護工作,應按專項系統工程進行驗收。
9 工程驗收
9.0.1 竣工技術文件應按下列要求進行編制:
1 工程竣工后,施工單位應在工程驗收以前,將工程竣工技術資料交給建設單位。
2 綜合布線系統工程的竣工技術資料應包括以下內容:
1)安裝工程量。
2)工程說明。
3)設備、器材明細表。
4)竣工圖紙。
5)測試記錄(宜采用中文表示)。
6)工程變更、檢查記錄及施工過程中,需更改設計或采取相關措施,建設、設計、施工等單位之間的雙方洽商記錄。
7)隨工驗收記錄。.
8)隱蔽工程簽證。
9)工程決算。
3 竣工技術文件要保證質量,做到外觀整潔,內容齊全,數據準確。
9.0.2 綜合布線系統工程,應按本規范附錄A 所列項目、內容進行檢驗。檢測結論作為工程竣工資料的組成部分及工程驗收的依據之一。
1 系統工程安裝質量檢查,各項指標符合設計要求,則被檢項目檢查結果為合格;被檢項目的合格率為100%,則工程安裝質量判為合格。
2 系統性能檢測中,對絞電纜布線鏈路、光纖信道應全部檢測,竣工驗收需要抽驗時,抽樣比例不低于10%,抽樣點應包括最遠布線點。
3 系統性能檢測單項合格判定:
1)如果一個被測項目的技術參數測試結果不合格,則該項目判為不合格。如果某一被測項目的檢測結果與相應規定的差值在儀表準確度范圍內,則該被測項目應判為合格。
2)按本規范附錄B 的指標要求,采用4 對對絞電纜作為水平電纜或主干電纜,所組成的鏈路或信道有一項指標測試結果不合格,則該水平鏈路、信道或主干鏈路判為不合格。
3)主干布線大對數電纜中按4 對對絞線對測試,指標有一項不合格,則判為不合格。
4)如果光纖信道測試結果不滿足本規范附錄C 的指標要求,則該光纖信道判為不合格。
5)未通過檢測的鏈路、信道的電纜線對或光纖信道可在修復后復檢。
4 竣工檢測綜合合格判定:
1)對絞電纜布線全部檢測時,無法修復的鏈路、信道或不合格線對數量有一項超過被測總數的1%,則判為不合格。
光纜布線檢測時,如果系統中有一條光纖信道無法修復,則判為不合格。
2)對絞電纜布線抽樣檢測時,被抽樣檢測點(線對)不合格比例不大于被測總數的1%,則視為抽樣檢測通過,不合格點(線對)應予以修復并復檢。被抽樣檢測點(線對)不合格比例如果大于1%,則視為一次抽樣檢測未通過,應進行加倍抽樣,加倍抽樣不合格比例不大于1%,則視為抽樣檢測通過。若不合格比例仍大于1%,則視為抽樣檢測不通過,應進行全部檢測,并按全部檢測要求進行判定。
3)全部檢測或抽樣檢測的結論為合格,則竣工檢測的最后結論為合格;全部檢測的結論為不合格,則竣工檢測的最后結論為不合格。
5 綜合布線管理系統檢測,標簽和標識按10%抽檢,系統軟件功能全部檢測。檢測結果符合設計要求,則判為合格。
附錄A 綜合布線系統工程檢驗項目及內容
附錄A 綜合布線系統工程檢驗項目及內容

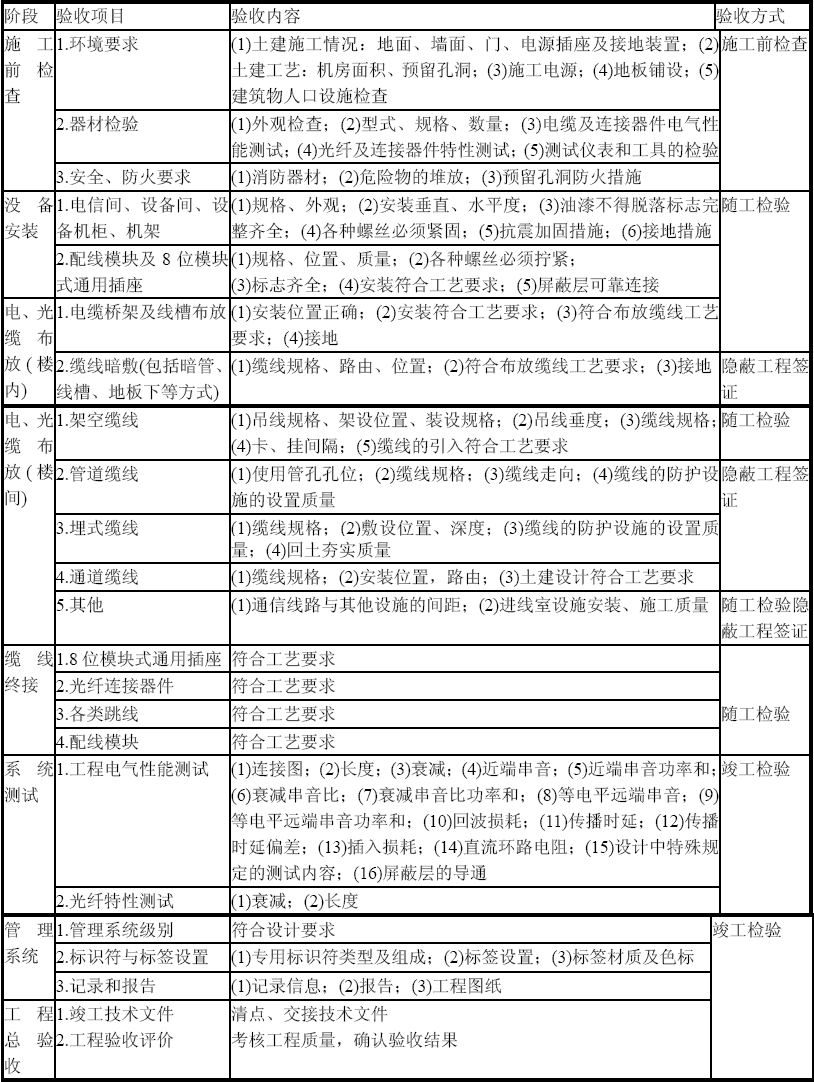

表A 檢驗項目及內容

注:系統測試內容的驗收亦可在隨工中進行檢驗。
附錄B 綜合布線系統工程電氣測試方法及測試內容
B.0.1第3 類和5 類布線系統按照基本鏈路和信道進行測試,5e 類和6 類布線系統按照永久鏈路和信道進行測試,測試按圖B.0.1-1~圖B.0.1-3 進行連接。

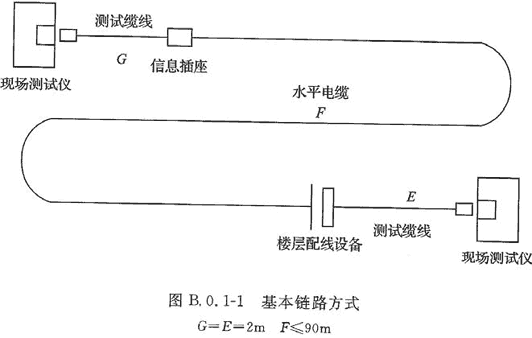

1 基本鏈路連接模型應符合圖B.0.1-1 的方式。

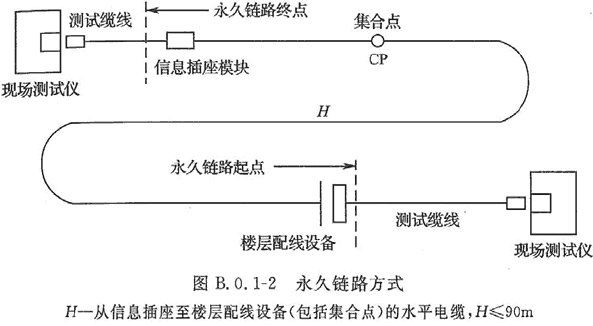

2 永久鏈路連接模型:適用于測試固定鏈路(水平電纜及相關連接器件)性能。鏈路連接應符合圖B.0.1—2的方式。

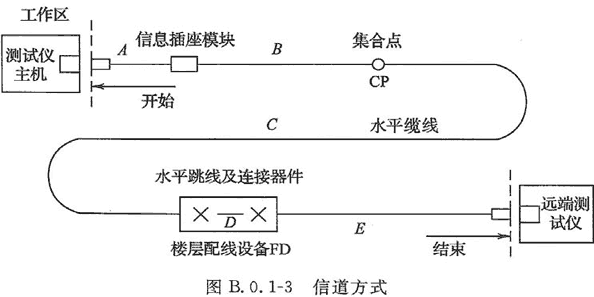

3 信道連接模型:在永久鏈路連接模型的基礎上,包括TI 作區和電信間的設備電纜和跳線在內的整體信道性能。信道連接應符合圖B.0.1-3 方式。

A 一工作區終端設備電纜;B—cP 纜線;c 一水平纜線;D-配線設備連接跳線;E 一配線設備到設備連接電纜B+C≤90m A+D+E≤10m
信道包括:最長90m 的水平纜線、信息插座模塊、集合點、電信間的配線設備、跳線、設備線纜在內,總長不得大于100m。
B.0.2 測試包括以下內容:
1 接線圖的測試,主要測試水平電纜終接在工作區或電信間配線設備的8 位模塊式通用插座的安裝連接正確或錯誤。正確的線對組合為:1/2、3/6、4/5、7/8,分為非屏蔽和屏蔽兩類,對于非RJ45 的連接方式按相關規定要求列出結果。

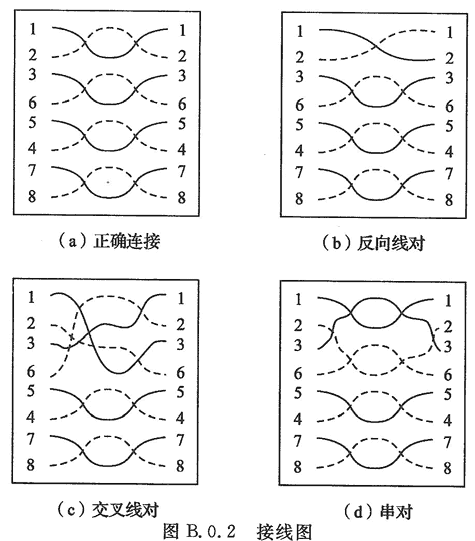

布線過程中可能出現以下正確或不正確的連接圖測試情況,具體如圖B.0.2 所示。

2 布線鏈路及信道纜線長度應在測試連接圖所要求的極限長度范圍之內。

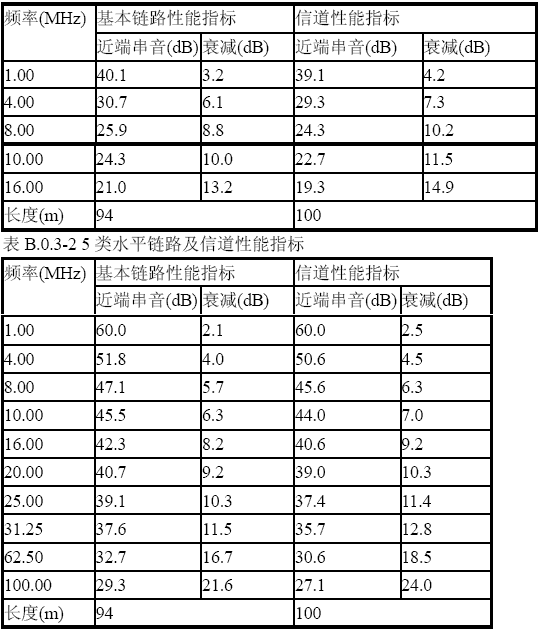

B.0.3第3 類和5 類水平鏈路及信道測試項目及性能指標應符合表B.0.3-1 和表B.0.3-2 的要求(測試條件為環境溫度20℃)。
表B.0.3-1 3 類水平鏈路及信道性能指標
注:基本鏈路長度為94m,包括90m 水平纜線及4m 測試儀表的測試電纜長度,在基本鏈路中不包括CP點。
B.0.4第5e 類、6 類和7 類信道測試項目及性能指標應符合以下要求(測試條件為環境溫度20℃)。

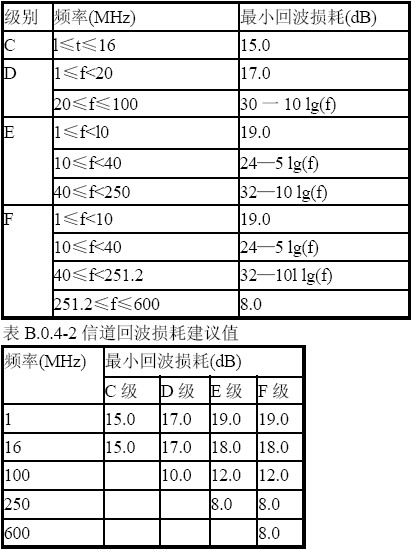

1 回波損耗(RL):只在布線系統中的C、D、E、F 級采用,信道的每一線對和布線的兩端均應符合回波損耗值的要求,布線系統信道的最小回波損耗值應符合表B.0.4-1 的規定,并可參考表B.0.4-2 所列關鍵頻率的回波損耗建議值。
表B.0.4-1 信道回波損耗值
2 插入損耗(IL):布線系統信道每一線對的插入損耗值應符合表B.0.4-3 的規定,并可參考表B.0.4-4 所列關鍵頻率的插入損耗建議值。

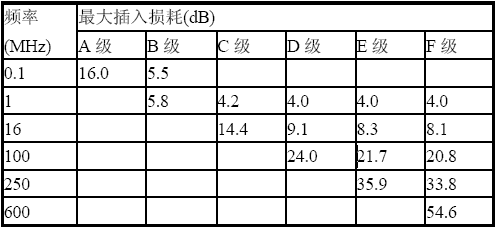

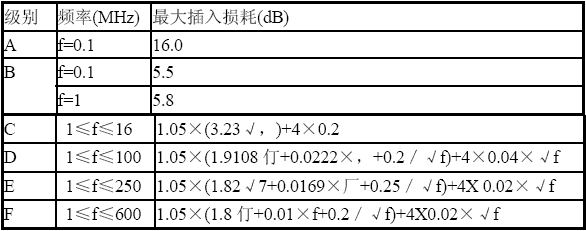

表B.0.4-3 信道插入損耗值
注:插入損耗(IL)的計算值小于4.0dB 時均按4.0dB 考慮。
表B.0.4-4 信道插入損耗建議值

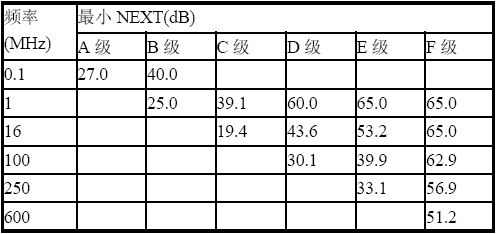

3 近端串音(NEXT):在布線系統信道的兩端,線對與線對之間的近端串音值均應符合表B.0.4-5 的規定,并可參考表B.0.4-6 所列關鍵頻率的近端串音建議值。

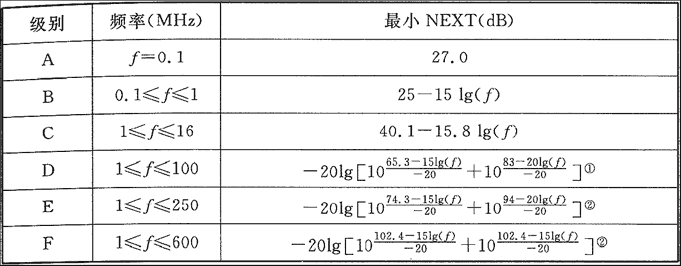

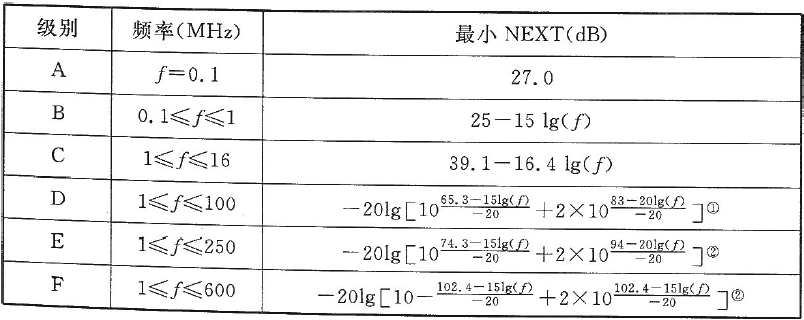

表B.0.4-5 信道近端串音值
注:①NEXT 計算值大于60.0dB 時均按60.0dB 考慮。②NEXT 計算值大于65.0dB 時均按65.0dB 考慮。
表B.0.4-6 信道近端串音建議值

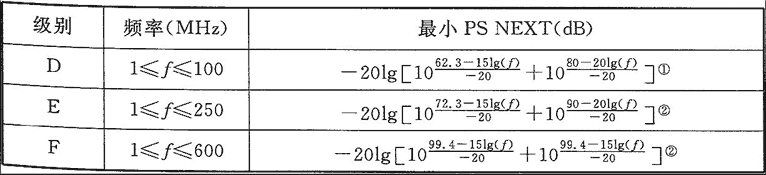

4 近端串音功率N(PS NEXT):只應用于布線系統的D、E、F 級,信道的每一線對和布線的兩端均應符合PS NEXT 值要求,布線系統信道的最小PS NEXT 值應符合表B.0.4-7 的規定,并可參考表B.0.4-8 所列關鍵頻率的近端串音功率和建議值。
表B.0.4-7 信道PS NEXT 值
注:①PSNEXT 計算值大于57.0dB 時均按57.0dB 考慮。
②PS NEXT 計算值大于62.0dB 時均按62.0dB 考慮。

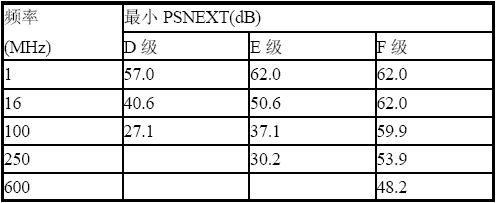

表B.0.4-8 信道PS NEXT 建議值
5 線對與線對之間的衰減串音比(ACR):只應用于布線系統的D、E、F 級,信道的每一線對和布線的兩端均應符合ACR 值要求。布線系統信道的ACR 值可用以下計算公式進行計算,并可參考表B.0.4-9 所列關鍵頻率的ACR 建議值。
線對i 與k 間衰減串音比的計算公式:
ACRik=NEXTik—Ilk (B.0.4-1)
式中i——線對號;k——線對號;NEXTi?!€對i 與線對k 間的近端串音;
IL。——線對k 的插入損耗。

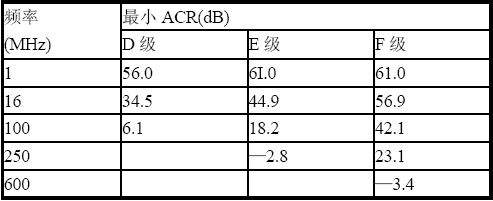

表B.0.4-9 信道ACR 建議值
6 ACR 功率和(PS ACR):為近端串音功率和與插入損耗之間的差值,信道的每一線對和布線的兩端均應符合要求。布線系統信道的PS ACR 值可用以下計算公式進行計算,并可參考表B.0.4-10 所列關鍵頻率的PSACR 建議值。
線對k 的ACR 功率和的計算公式:
PS ACRk—PS NEXTk—ILk (B.0.4 2)
式中k——線對號;
PS NEXTt——線對k 的近端串音功率和;
ILk——線對k 的插入損耗。

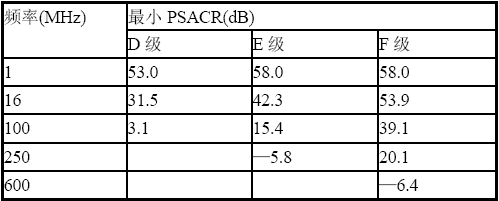

表B.0.4-10 信道PS ACR 建議值

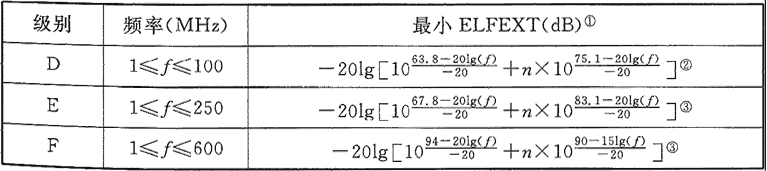

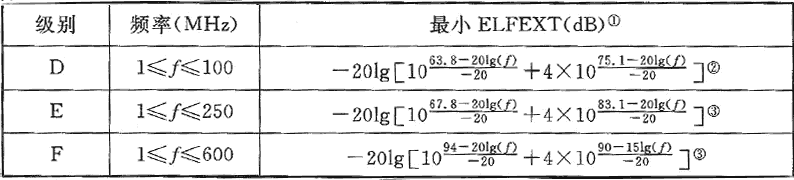

7 線對與線對之間等電平遠端串音(ELFEXT):為遠端串音與插入損耗之間的差值,只應用于布線系統的D.E、F 級。布線系統信道每一線對的ELFEXT 數值應符合表B.0.4—11 的規定,并可參考表B.0.4—12 所列關鍵頻率的ELFEXT 建議值。
注:①與測量的近端串音FIⅨT值對應的Eu、ExT值若大于70.0dB則僅供參考②ELFEXT計算值大于60.0dB時均按60.0dB 考慮。
③ELFEXT 計算值大于65.0dB 時均按65.0dB 考慮。
表B·0·4-12 信道ELFEXT 建議值
頻率 (MHz) |
最小ELFEXT(dB) |
||
D 級 |
E級 |
F級 |
|
1 |
57.4 |
63.3 |
65.0 |
16 |
33.3 |
39.2 |
57.5 |
100 |
17.4 |
23.3 |
44.4 |
250 |
15.3 |
37.8 |
|
600 |
31.3 |
||
8 等電平遠端串音功率和(PS ELFEXT):布線系統信道每一線對的PS ELFEXT 數值應符合表B.0.4—13 的規定,并可參考表B.0.4-14 所列關鍵頻率的PS ELFEXT 建議值。

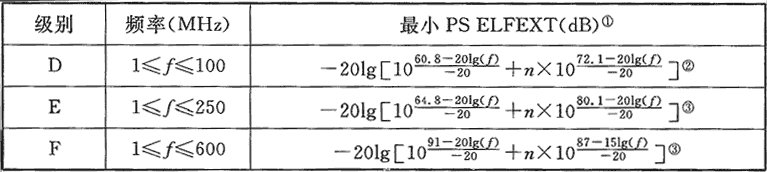

表B.0.4-13 信道PS ELFEXT 值
級別 |
頻率(MHz) |
最小PS ELFEXT(dB)① |
D |
1≤f≤100 |
—2019E]0 必三磐+4×10 型學]② |
E |
1≤f≤250 |
—2019El0 業三燁+4X 10 型三磐]③ |
F |
1≤f≤600 |
—2019El0 掣+4X10 咩]③ |
注:①與測量的遠端串音FEXT 值對應的PS ELFEXT 值若大于70.0dB 則僅供參考。
②PS ELFEXT 計算值大于57.0dB 時均按57.0dB 考慮。
③PS ELFEXT 計算值大于62.0dB 時均按62.0dB 考慮。
表B.0.4-14 信道PS ELFEXT 建議值
頻率(MHz) |
最小PSELFEXT(dB)+ |
||
D 級 |
E級 |
F級 |
|
1 |
54.4 |
60.3 |
62.0 |
16 |
30.3 |
36.2 |
54.5 |
100 |
14.4 |
20.3 |
41.4 |
250 |
12.3 |
34.8 |
|
600 |
28.3 |
||
9 直流(D.C.)環路電阻:布線系統信道每一線對的直流環路電阻應符合表B.0.4-15 的規定。
表B.0.4-15 信道直流環路電阻
最大直流環路電阻(Ω) |
|||||
A 級 |
B級 |
C級 |
D級 |
E級 |
F級 |
560 |
170 |
40 |
25 |
25 |
25 |
10 傳播時延:布線系統信道每一線對的傳播時延應符合表B.0.4-16 的規定,并可參考表B.0.4-17 所列的關鍵頻率建議值。
表B.0.4-16 信道傳播時延
級別 |
頻率(MHz) |
最大傳播時延 |
A |
f=0.1 |
20.000 |
B |
0.1≤f≤1 |
5.000 |
C |
1≤f≤16 |
0.534+0.036/√f +4×0.0025 |
D |
1≤f≤100 |
0.534+0.036/√f 7+4×0.0025 |
E |
1≤f≤250 |
0.534+0.036/√f+4×0.0025 |
F |
1≤f≤600 |
0.534+0.036/√f +4×0.0025 |
表B.0.4-17 信道傳播時延建議值
頻率 |
最大傳播時延 |
|||||
A級 |
B級 |
C級 |
D級 |
E級 |
F級 |
|
0.1 |
20.000 |
5.000 |
||||
1 |
5.000 |
0.580 |
0.580 |
0.580 |
0.580 |
|
16 |
0.553 |
0.553 |
0.553 |
0.553 |
||
100 |
0.548 |
0.548 |
0.548 |
|||
250 |
0.546 |
0.546 |
||||
600 |
0.545 |
|||||
11 傳播時延偏差:布線系統信道所有線對間的傳播時延偏差應符合表B.0.4-18 的規定。
表B.0.4-18 信道傳播時延偏差
等級 |
頻率(MHz) |
最大時延偏差(Ⅱs) |
A |
f=0.1 |
|
B |
0.1≤f≤1 |
|
C |
1≤f≤16 |
0.050① |
D |
1≤f≤100 |
0.050① |
E |
1≤f≤50 |
0.050① |
F |
1≤f%600 |
0.030② |
注:①0.050 為0.045+4X 0.00125 計算結果。
②0.030 為0.025+4X0.00125 計算結果。
B.0.5第5e 類、6 類和7 類永久鏈路或CP 鏈路測試項目及性能指標應符合以下要求:
1 回波損耗(RL):布線系統永久鏈路或CP 鏈路每一線對和布線兩端的回波損耗值應符合表B.0.5-1 的規定,并可參考表B.0.5-2 所列的關鍵頻率建議值。
表B.0.5-1 永久鏈路或CP 鏈路回波損耗值
級別 |
頻率(MHz) |
最小回波損耗(dB) |
C |
1≤f≤16 |
15.0 |
D |
1≤f<20 |
19.0 |
20≤f≤100 |
32—10 lg(f) |
|
E |
1≤f%10 |
21.0 |
10≤f<40 |
26—5 lg(f) |
|
40≤f≤250 |
34—10 lg(f) |
|
F |
1≤f<10 |
21.0 |
10≤f<40 |
26—5 19(f) |
|
40≤f<251.2 |
34—10 lg(f) |
|
251.2≤f≤600 |
10.0 |
表B.0.5-2 永久鏈路回波損耗建議值
頻率 |
最小回波損耗(dB) |
|||
C 級 |
D級 |
E級 |
F級 |
|
1 |
15.0 |
19.0 |
21.0 |
21.0 |
16 |
15.0 |
19.0 |
20.0 |
20.0 |
100 |
12.0 |
14.0 |
14.0 |
|
250 |
10.0 |
10.0 |
||
600 |
10.0 |
|||
2 插入損耗(IL):布線系統永久鏈路或CP 鏈路每一線對的插入損耗值應符合表B.0.5-3 的規定,并可參考表B.0.5-4 所列的關鍵頻率建議值。

注:插入損耗(IL)計算值小于4.0dB 時均按4.0dB 考慮。
L=LFc+LceY
LFc——固定電纜長度;LcP——CP 電纜長度;y——cP 電纜衰減(dB/m)與固定水平電纜衰減(dB/m)比值;n=2 對于不包含CP 點的永久鏈路的測試或僅測試CP 鏈路;n 一3 對于包含CP 點的永久鏈路的測試。
表B.0.5-4 永久鏈路插入損耗建議值
頻率 |
最小NEXT(dB) |
|||||
A級 |
B級 |
C級 |
D級 |
E級 |
F級 |
|
0.1 |
16.5 |
5.5 |
||||
1 |
5.8 |
4.0 |
4.0 |
4.0 |
4.0 |
|
16 |
12.2 |
7.7 |
7.1 |
6.9 |
||
100 |
20.4 |
18.5 |
17.7 |
|||
250 |
30.7 |
28.8 |
||||
600 |
46.6 |
|||||
3 近端串音(NExT):布線系統永久鏈路或CP 鏈路每一線對和布線兩端的近端串音值應符合表B.0.5-5 的規定,并可參考表B.0.5-6 所列的關鍵頻率建議值。
表B.0.5-5 永久鏈路或CP 鏈路近端串音值
注:①NEXT 計算值大于60.0dB 時均按60.0dB 考慮。
②NEXT 計算值大于65.0D.B 時均按65.0dB 考慮。
表B.0.5-6 永久鏈路近端串音建議值
頻率 |
最小NEXT(dB) |
|||||
A級 |
B級 |
C級 |
D級 |
E級 |
F級 |
|
0.1 |
27.0 |
40.0 |
||||
1 |
25.0 |
40.1 |
60.0 |
65.0 |
65.0 |
|
16 |
21.1 |
45.2 |
54.6 |
65.0 |
||
100 |
32.3 |
41.8 |
65.0 |
|||
250 |
35.3 |
60.4 |
||||
600 |
54.7 |
|||||
4 近端串音功率和(PS NEXT):只應用于布線系統的D、E、F 級,布線系統永久鏈路或CP 鏈路每一線對和布線兩端的近端串音功率和值應符合表B.0.5-7 的規定,并可參考表B.0.5-8 所列的關鍵頻率建議值。
表B.0.5-7 永久鏈路或CP 鏈路近端串音功率和值
注:①PSNEXT 計算值大于57.0dB 時均按57.0dB 考慮。
②PSNEXT 計算值大于62.0dB 時均按62.0dB 考慮。
表B.0.5-8 永久鏈路近端串音功率和參考值
頻率 (MHz) |
最小PS NEXT(dB) |
||
D級 |
E級 |
F級 |
|
1 |
57.0 |
62.0 |
62.0 |
16 |
42.2 |
52.2 |
62.0 |
100 |
29.3 |
39.3 |
62.0 |
250 |
32.7 |
57.4 |
|
600 |
51.7 |
||
5 線對與線對之間的衰減串音比(ACR):只應用于布線系統的D、E、F 級,布線系統永久鏈路或CP 鏈路每一線對和布線兩端的ACR 值可用以下計算公式進行計算,并可參考表B.0.5-9 所列關鍵頻率的ACR 建議值。線對i 與線對k 間ACR 值的計算公式:
ACRik=NEXTik—Ilk (B.0.5-1)
式中i——線對號;k 一線對號;NEXTik 一線對i 與線對k 間的近端串音;ILk 一一線對k 的插入損耗。
表B.0.5-9 永久鏈路ACR 建議值
頻率(MHz) |
最小ACR(dB) |
||
D 級 |
E級 |
F級 |
|
1 |
56.0 |
61.0 |
61.0 |
16 |
37.5 |
47.5 |
58.1 |
100 |
11.9 |
23.3 |
47.3 |
250 |
4.7 |
31.6 |
|
600 |
8.1 |
||
6 ACR 功率和(PS ACR):布線系統永久鏈路或CP 鏈路每一線對和布線兩端的PS ACR 值可用以下計算公式進行計算,并可參考表B.0.5-10 所列關鍵頻率的PS ACR 建議值。
線對k 的PS ACR 值計算公式:
PS ACRk=PS NEXTk—Ilk (B.0.5-2)
式中k——線對號;PS NEXTk——線對k 的近端串音功率和;ILk——線對k 的插入損耗。
表B.0.5-10 永久鏈路PS ACR 建議值
頻率 |
最小PSACR(dB) |
||
D 級 |
E級 |
F級 |
|
1 |
53.0 |
58.0 |
58.0 |
16 |
34.5 |
45.1 |
55.1 |
100 |
8.9 |
20.8 |
44.3 |
250 |
2.0 |
28.6 |
|
600 |
5.1 |
||
7 線對與線對之間等電平遠端串音(ELFEXT):只應用于布線系統的D、E、F 級。布線系統永久鏈路或CP鏈路每一線對的等電平遠端串音值應符合表B.0.5—11 的規定,并可參考表B.0.5-12 所列的關鍵頻率建議值。
表B.0.5-11 永久鏈路或CP 鏈路等電平遠端串音值
注:n-2 對于不包含CP 點的永久鏈路的測試或僅測試CP 鏈路;n=3 對于包含CP 點的永久鏈路的測試。
①與測量的遠端串音FEXT 值對應的ELFEXT 值若大于70.0dB 則僅供參考。
②ELFEXT 計算值大于60.0dB 時均按60.0dB 考慮。
③ELFEXT 計算值大于65.0dB 時均按65.0dB 考慮。
表B.0.5-12 永久鏈路等電平遠端串音建議值
頻率 |
最小ELFEXT(dB) |
||
D 級 |
E級 |
F級 |
|
1 |
58.6 |
64.2 |
65.0 |
16 |
34.5 |
40.1 |
59.3 |
100 |
18.6 |
24.2 |
46.0 |
250 |
16.2 |
39.2 |
|
600 |
32.6 |
||
8 等電平遠端串音功率和(PS ELFEXT):布線系統永久鏈路或CP 鏈路每一線對的PS ELFEXT 值應符合表B.0.5-13 的規定,并可參考表B.0.5-14 所列的關鍵頻率建議值。
表B.0.5-13 永久鏈路或CP 鏈路PS ELFEXT 值
注:n-2 對于不包含CP 點的永久鏈路的測試或僅測試CP 鏈路;n-3 對于包含CP 點的永久鏈路的測試。
①與測量的遠端串音FExT 值對應的Eu 砸xT 值若大于70.odB 則僅供參考。
②PS ELFEXT 計算值大于57.0dB 時均按57.0dB 考慮。
③PS ELFEXT 計算值大于62.0dB 時均按62.0dB 考慮。
表B.0.5-14 永久鏈路PS ELFEXT 建議值
頻率 |
最小PS ELFEXT(dB) |
||
D級 |
E級 |
F級 |
|
1 |
55.6 |
61.2 |
62.0 |
16 |
31.5 |
37.1 |
56.3 |
100 |
15.6 |
21.2 |
43.0 |
250 |
13.2 |
36.2 |
|
600 |
29.6 |
||
9 直流(DC)環路電阻:布線系統永久鏈路或CP 鏈路每一線對的直流環路電阻應符合表B.0.5—15 的規定,并可參考表B.0.5-16 所列的建議值。
表B.0.5-15 永久鏈路或CP 鏈路直流環路電阻值
級別 |
最大直流環路電阻 |
A |
530 |
B |
140 |
C |
34 |
D |
(L/100)×22+n×0.4 |
E |
(L/100)×22+n×0.4 |
F |
(L/100)×22+n×0.4 |
注:L= LFC +LcpY
LFC——固定電纜長度;LCP——CP 電纜長度;n-2 對于不包含CP 點的永久鏈路的測試或僅測試CP鏈路;n-3 對于包含CP 點的永久鏈路的測試;Y 一CP 電纜衰減(dB/m)與固定水平電纜衰減(dB/m)比值。
表B.0.5-16 永久鏈路直流環路電阻建議值
最大直流環路電阻(Ω) |
|||||
A級 |
B級 |
C級 | D級 | E級 | F級 |
530 |
140 |
34 | 21 |
21 | 21 |
10 傳播時延:布線系統永久鏈路或CP 鏈路每一線對的傳播時延應符合表B.0.5-17 的規定并可參考表B.0.5-18 所列的關鍵頻率建議值。
表B.0.5-17 永久鏈路或CP 鏈路傳播時延值
級別 |
頻率(MHz) |
最大傳播時延 |
A |
f=0.1 |
19.400 |
B |
0.1≤f<1 |
4.400 |
C |
1≤f≤16 |
(L/100)×(o.534+o.036/√f)+n×0.0025 |
D |
1≤f≤100 |
(L/100)×(o.534+0.036/√f)+n×0.0025 |
E |
1≤f≤250 |
(L/100)×(o.534+0.036A/√f)+nX 0.0025 |
F |
1≤f≤600 |
(L/100)×(o.534+0.036/√f)+n×0.0025 |
注:L= LFC +Lcp
LFC——固定電纜長度;LCP——CP 電纜長度;n-2 對于不包含CP 點的永久鏈路的測試或僅測試CP鏈路;n-3 對于包含CP 點的永久鏈路的測試。
表B.0.5-18 永久鏈路傳播時延建議值
頻率 |
最大傳播時延 |
|||||
A級 |
B級 |
C級 |
D級 |
E級 |
F級 |
|
0.1 |
19.400 |
4.400 |
||||
1 |
4.400 |
0.521 |
0.521 |
0.521 |
0.521 |
|
16 |
0.496 |
0.496 |
0.496 |
0.496 |
||
100 |
0.491 |
0.491 |
0.491 |
|||
250 |
0.490 |
0.490 |
||||
600 |
0.489 |
|||||
11 傳播時延偏差:布線系統永久鏈路或CP 鏈路所有線對間的傳播時延偏差應符合表B.0.5-19 的規定,并可參考表B.0.5-20 所列的建議值。
表B.0.5-19 永久鏈路或CP 鏈路傳播時延偏差
級別 |
頻率(MHz) |
最大時延偏差 |
A |
f=0.1 |
|
B |
0.1≤f≤1 |
|
C |
1≤f≤16 |
(L/l00)×o.045+n×0.00125 |
D |
14≤f≤l00 |
(L/100)×0.045+"×0.00125 |
E |
1≤f≤250 |
(L/100)×0.045+n×0.00125 |
F |
1≤f≤600 |
(L/100)×0.025+n×0.00125 |
注:L= LFC +Lcp
LFC——固定電纜長度;LCP——CP 電纜長度;n-2 對于不包含CP 點的永久鏈路的測試或僅測試CP鏈路;n-3 對于包含CP 點的永久鏈路的測試。
表B.0.5-20 永久鏈路傳播時延偏差建議值
等級 |
頻率(MHz) |
最大時延偏差 |
A |
F=0.1 |
|
B |
0.1≤f≤1 |
|
C |
1≤f≤16 |
0.044① |
D |
1≤f≤100 |
0.044① |
E |
1≤f≤250 |
0.044① |
F |
14f≤600 |
0.026② |
注:①0.044 為0.9×0.045+3×0.00125 計算結果。
②0.026 為0.9×0.025+3×0.00125 計算結果。
B.0.6 所有電纜的鏈路和信道測試結果應有記錄,記錄在管理系統中并納入文檔管理。
附錄C 光纖鏈路測試方法
C.0.1 測試前應對所有的光連接器件進行清洗,并將測試接收器校準至零位。
C.0.2 測試應包括以下內容:
1 在施工前進行器材檢驗時,一般檢查光纖的連通性,必要時宜采用光纖損耗測試儀(穩定光源和光功率計組合)對光纖鏈路的插入損耗和光纖長度進行測試。
2 對光纖鏈路(包括光纖、連接器件和熔接點)的衰減進行測試,同時測試光跳線的衰減值可作為設備連接光纜的衰減參考值,整個光纖信道的衰減值應符合設計要求。

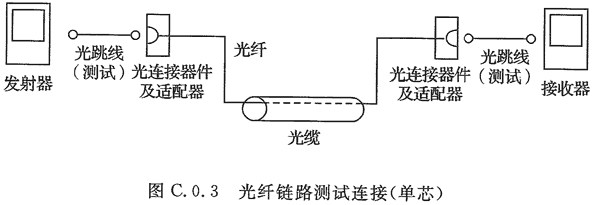

C.0.3 測試應按圖C.0.3 進行連接。
1 在兩端對光纖逐根進行雙向(收與發)測試,連接方式見圖C.0.3。
注:光連接器件可以為工作區TO、電信間FD、設備間BD、CD 的SC、ST、sFF 連接器件。
2 光纜可以為水平光纜、建筑物主干光纜和建筑群主干光纜。
3 光纖鏈路中不包括光跳線在內。
C.0.4 布線系統所采用光纖的性能指標及光纖信道指標應符合設計要求。不同類型的光纜在標稱的波長,每公里的最大衰減值應符合表C.0.4 的規定。
表C.0.4 光纜衰減
最大光纜衰減(dB/km) |
||||
項目 |
OM1,OM2 及OM3 多模 |
OSl 單模 |
||
波長 |
850 nm |
1300 nm |
1310 nm |
1550 nm |
衰減 |
3.5 |
1.5 |
1.0 |
1.0 |
C.0.5 光纜布線信道在規定的傳輸窗口測量出的最大光衰減(介入損耗)應不超過表C.0.5 的規定,該指標已包括接頭與連接插座的衰減在內。
表C.0.5 光纜信道衰減范圍
級別 |
最大信道衰減(dB) |
|||
單模 |
多模 |
|||
1310nm |
1550rim |
850nm |
1300nm |
|
OF-300 |
1.80 |
1.80 |
2.55 |
1.95 |
OF-500 |
2.00 |
2.00 |
3.25 |
2.25 |
OF-2000 |
3.50 |
3.50 |
8.50 |
4.50 |
注:每個連接處的衰減值最大為1.5 dB。
C.0.6 光纖鏈路的插入損耗極限值可用以下公式計算:
光纖鏈路損耗=光纖損耗+連接器件損耗+光纖連接點損耗 (C.0.6—1)
光纖損耗=光纖損耗系數(dB/km)×光纖長度 (C.0.6—2)
連接器件損耗=連接器件損耗/個×連接器件個數 (C.0.6-3)
光纖連接點損耗=光纖連接點損耗/個×光纖連接點個數 (C.0.6-4)
表C.0.6 光纖鏈路損耗參考值
種類 |
工作波長 |
衰減系數(dB/km) |
多模光纖 |
850 |
3.5 |
多模光纖 |
1300 |
1.5 |
單模室外光纖 |
1310 |
0.5 |
單模室外光纖 |
1550 |
0.5 |
單模室內光纖 |
1310 |
1.0 |
單模室內光纖 |
1550 |
1.0 |
連接器件衰減 |
0.75dB |
|
光纖連接點衰減 |
0.3 dB |
|
C.0.7 所有光纖鏈路測試結果應有記錄,記錄在管理系統中并納入文檔管理。
附錄D 綜合布線工程管理系統驗收內容
D.0.1 綜合布線系統工程的技術管理涉及綜合布線系統的工作區、電信間、設備間、進線間、入口設施、纜線管道與傳輸介質、配線連接器件及接地等各方面,根據布線系統的復雜程度分為以下4 級:
1 一級管理:針對單一電信間或設備間的系統。
2 二級管理:針對同一建筑物內多個電信間或設備間的系統。
3 三級管理:針對同一建筑群內多棟建筑物的系統,包括建筑物內部及外部系統。
4 四級管理:針對多個建筑群的系統。
5 管理系統的設計應使系統可在無需改變已有標識符和標簽的情況下升級和擴充。
D.0.2 綜合布線系統應在需要管理的各個部位設置標簽,分配由不同長度的編碼和數字組成的標識符,以表示相關的管理信息。
1 標識符可由數字、英文字母、漢語拼音或其他字符組成,布線系統內各同類型的器件與纜線的標識符應具有同樣特征(相同數量的字母和數字等)。
2 標簽的選用應符合以下要求:
1)選用粘貼型標簽時,纜線應采用環套型標簽,標簽在纜線上至少應纏繞一圈或一圈半,配線設備和其他設施應采用扁平型標簽;
2)標簽襯底應耐用,可適應各種惡劣環境;不可將民用標簽應用于綜合布線工程;插入型標簽應設置在明顯位置、固定牢固;
3)不同顏色的配線設備之間應采用相應的跳線進行連接,色標的規定及應用場合宜符合下列要求(圖D.0.2):

1)橙色——用于分界點,連接入口設施與外部網絡的配續設備。
2)綠色——用于建筑物分界點,連接入口設施與建筑群的配線設備。
3)紫色——用于與信息通信設施PBX、計算機網絡、傳輸?shù)仍O(shè)備)連接的配線設備。
4)白色——用于連接建筑物內主干纜線的配線設備(一級
5)灰色——用于連接建筑物內主干纜線的配線設備(二級主干)。
6)棕色——用于連接建筑群主干纜線的配線設備。
7)藍色——用于連接水平纜線的配線設備。
8)黃色——用于報警、安全等其他線路。
9)紅色——預留備用。
4 系統中所使用的區分不同服務的色標應保持一致,對于不同性能纜線級別所連接的配線設備,可用加強顏色或適當?shù)臉擞浖右詤^(qū)分。
D.0.3 記錄信息包括所需信息和任選信息,各部位相互間接口信息應統一。
1 管線記錄包括管道的標識符、類型、填充率、接地等內容。
2 纜線記錄包括纜線標識符、纜線類型、連接狀態、線對連接位置、纜線占用管道類型、纜線長度、接地等內容。
3 連接器件及連接位置記錄包括相應標識符、安裝場地、連接器件類型、連接器件位置、連接方式、接地等內容。
4 接地記錄包括接地體與接地導線標識符、接地電阻值、接地導線類型、接地體安裝位置、接地體與接地導線連接狀態、導線長度、接地體測量日期等內容。
D.0.4 報告可由一組記錄或多組連續信息組成,以不同格式介紹記錄中的信息。報告應包括相應記錄、補充信息和其他信息等內容。
D.0.5 綜合布線系統工程竣工圖紙應包括說明及設計系統圖、反映各部分設備安裝情況的施工圖??⒐D紙應表示以下內容:
1 安裝場地和布線管道的位置、尺寸、標識符等。
2 設備間、電信間、進線間等安裝場地的平面圖或剖面圖及信息插座模塊安裝位置。
3 纜線布放路徑、彎曲半徑、孔洞、連接方法及尺寸等。
附錄E 測試項目和技術指標含義
E.0.1 綜合布線系統對絞線永久鏈路或信道測試項目及技術指標的含義如下:
1 接線圖:測試布線鏈路有無終接錯誤的一項基本檢查,測試的接線圖顯示出所測每條8 芯電纜與配線模塊接線端子的連接實際狀態。
2 衰減:由于絕緣損耗、阻抗不匹配、連接電阻等因素,信號沿鏈路傳輸損失的能量為衰減。
傳輸衰減主要測試傳輸信號在每個線對兩端間傳輸損耗值及同一條電纜內所有線對中最差線對的衰減量,相對于所允許的最大衰減值的差值。
3 近端串音(NEXT):近端串擾值(dB)和導致該串擾的發送信號(參考值定為o)之差值為近端串擾損耗。
在一條鏈路中處于線纜一側的某發送線對,對于同側的其他相鄰(接收)線對通過電磁感應所造成的信號耦合(由發射機在近端傳送信號,在相鄰線對近端測出的不良信號耦合)為近端串擾。
4 近端串音功率5N(PS NEXT):在4 對對絞電纜一側測量3 個相鄰線對對某線對近端串擾總和(所有近端干擾信號同時工作時,在接收線對上形成的組合串擾)。
5 衰減串音比值(ACR):在受相鄰發送信號線對串擾的線對上,其串擾損耗(NEXT)與本線對傳輸信號衰減值(A)的差值。
6 等電平遠端串音(ELFEXT):某線對上遠端串擾損耗與該線路傳輸信號衰減的差值。
從鏈路或信道近端線纜的一個線對發送信號,經過線路衰減從鏈路遠端干擾相鄰接收線對(由發射機在遠端傳送信號,在相鄰線對近端測出的不良信號耦合)為遠端串音(FEXT)。
7 等電平遠端串音功率和(PS ELFEXT):在4 對對絞電纜一側測量3 個相鄰線對對某線對遠端串擾總和(所有遠端干擾信號同時工作,在接收線對上形成的組合串擾)。
8 回波損耗(RL):由于鏈路或信道特性阻抗偏離標準值導致功率反射而引起(布線系統中阻抗不匹配產生的反射能量)。由輸出線對的信號幅度和該線對所構成的鏈路上反射回來的信號幅度的差值導出。
9 傳播時延:信號從鏈路或信道一端傳播到另一端所需的時間。
10 傳播時延偏差:以同一纜線中信號傳播時延最小的線對作為參考,其余線對與參考線對時延差值(最快線對與最慢線對信號傳輸時延的差值)。
11 插入損耗:發射機與接受機之間插入電纜或元器件產生的信號損耗。通常指衰減。
