（免費下載）GB 50949-2013 擴聲系統工程施工規范
1 總則
1.0.1 為了規范擴聲系統工程施工，保證擴聲系統工程施工質量，制定本規范。
1.0.2 本規范適用于新建、擴建和改建的各類廳堂、體育場館等建筑的固定安裝擴聲系統工程施工。
1.0.3 擴聲系統工程施工應依據已批準的施工圖設計文件進行。
1.0.4 擴聲系統工程的施工除應符合本規范外，尚應符合國家現有關標準的規定。
2 術語
2.0.1 擴聲系統 sound reinforcement system
將聲信號轉換為電信號，經放大、處理、傳輸，再轉換為聲信號還原于所服務的聲場環境的系統，包括設備和聲場。
2.0.2 擴聲控制室 sound control room
操作控制擴聲系統設備的技術用房，簡稱聲控室。
2.0.3 功放機房 power amplifier room
放置擴聲系統功率放大器的技術用房。
2.0.4 工藝接地 grounding
用來防止外來電磁場干擾的專用地線系統。
2.0.5 節目源標準樣品 reference materials of programmesource
為擴聲系統和電聲產品聲音質量主觀評價而專門編輯、制作，并經國家標準化管理機構批準的節目源標準樣件。
3 系統工程施工
4 系統開通與調試
5 系統自檢與試運行
6 工程資料整理和歸檔
6.0.1 擴聲系統工程施工完畢，應整理和歸檔下列資料：
1 擴聲系統工程施工竣工圖；
2 工程變更審核單；
3 設備、材料進場檢驗單；
4 隱蔽工程隨工驗收記錄表；
5 揚聲器系統安裝質量隨工驗收記錄表；
6 接地電阻、絕緣電阻測試記錄；
7 系統試運行記錄；
8 聲學特性指標測試報告；
9 音質主觀聽音評價報告；
10 施工變更洽商記錄；
11 擴聲系統工程施工日志。
6.0.2 擴聲系統工程驗收方面的資料應符合現行國家標準《廳堂、體育場館擴聲系統驗收規范》GB/T 28048的有關規定。

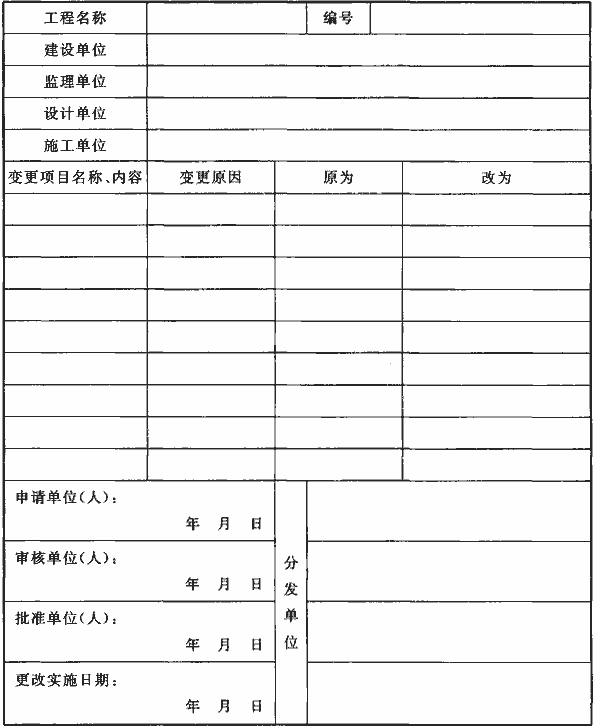

附錄A 工程變更審核單
附錄A 工程變更審核單
表A 工程變更審核單

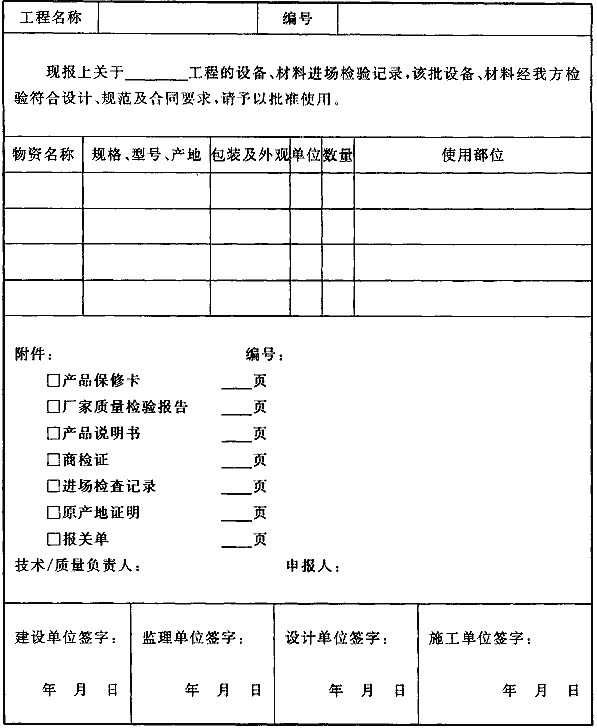

附錄B 設備、材料進場報驗單
附錄B 設備、材料進場報驗單
表B 設備、材料進場報驗單

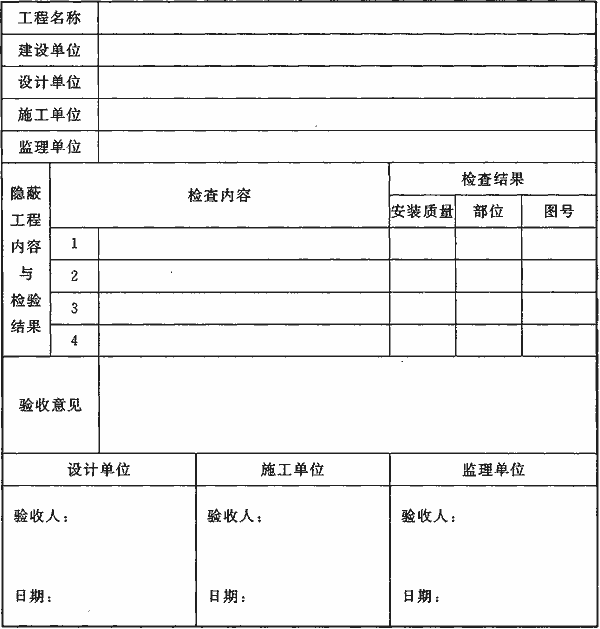

附錄C 隱蔽工程隨工驗收單
附錄C 隱蔽工程隨工驗收單
表C 隱藏工程隨工驗收單
注：1 檢查結果的安裝質量欄，按檢查內容序號，合格的打“√”，不合格的打“×”，并注明部位或圖號。
2 綜合安裝質量的檢查結果，在驗收欄內填寫驗收意見并扼要說明情況。
3 檢查內容欄，經建設單位和施工單位協商，可以根據系統本身的特點相應增加。

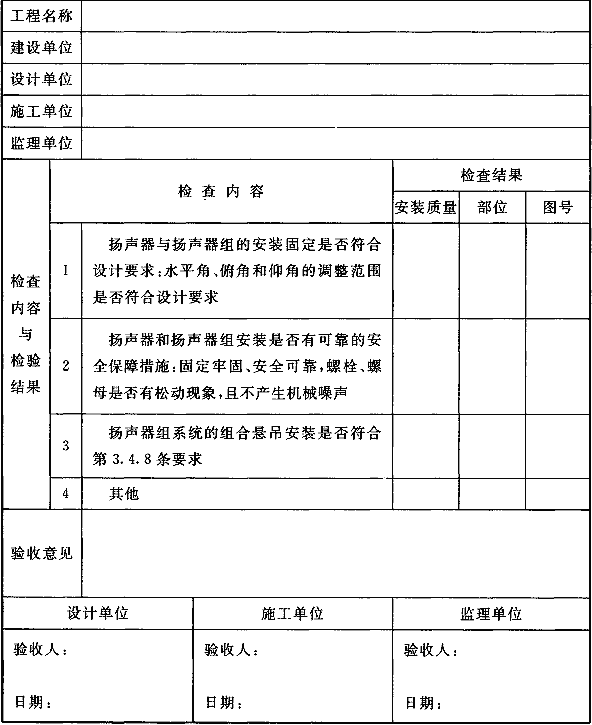

附錄D 揚聲器系統安裝隨工驗收單
附錄D 揚聲器系統安裝隨工驗收單
表D 揚聲器系統安裝隨工驗收單

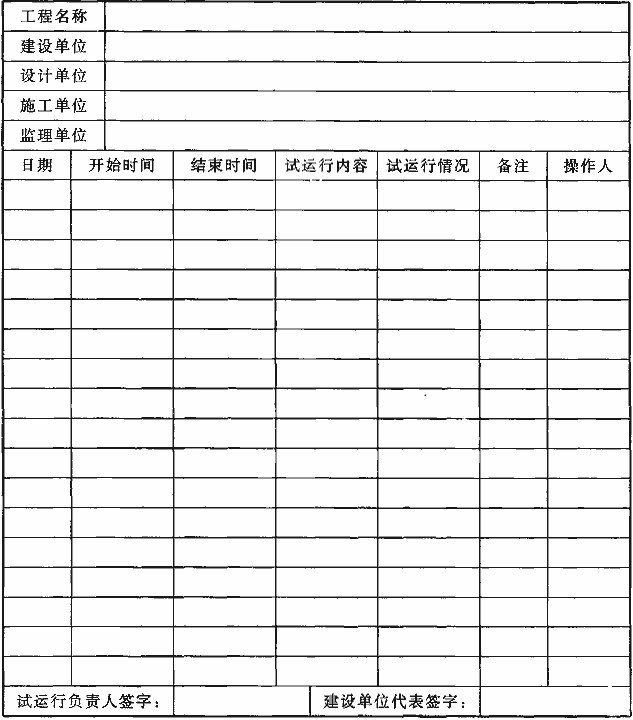

附錄E 系統試運行記錄
附錄E 系統試運行記錄
表E 系統試運行記錄
注：系統試運行情況欄中，正常的打“√”，不正常的打“×”，并在備注欄內扼要說明故障情況。
