1 范 圍
1 范 圍
GB/T 28847的本部分規定了建筑自動化和控制系統功能框架、基本功能，以及機電設備監控系統、火災自動報警及消防聯動控制系統和安全防范系統的功能要求。
本部分適用于建筑自動化和控制系統的功能設計和實施。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB 4715 點型感煙火災探測器
GB 4716 點型感溫火災探測器
GB/T 4718 火災報警設備專業術語
GB 14003 線型光束感煙火災探測器
GB 15631 特種火災探測器
GB 16280 線型感溫火災探測器
GB 16796 安全防范報警設備安全要求和試驗方法
GB 17859 計算機信息系統 安全保護等級劃分準則
GB/T 18336.1 信息技術 安全技術 信息技術安全性評估準則 第1部分：簡介和一般模型
GB/T 18336.2 信息技術 安全技術 信息技術安全性評估準則 第2部分：安全功能要求
GB/T 18336.3 信息技術 安全技術 信息技術安全性評估準則 第3部分：安全保證要求
GB 20815 視頻安防監控數字錄像設備
GB/T 28847.1 建筑自動化和控制系統 第1部分：概述
GB 50016 建筑設計防火規范
GB 50045 高層民用建筑設計防火規范
GB 50067 汽車庫、修車庫、停車場設計防火規范
GB 50098 人民防空工程設計防火規范
GB 50116 火災自動報警系統設計規范
GB 50166 火災自動報警系統施工及驗收規范
GB 50189 公共建筑節能設計標準
GB/T 50314 智能建筑設計標準
GB 50348 安全防范工程技術規范
GB/T 50378 綠色建筑評價標準
GB 50394 入侵報警系統工程設計規范
GB 50395 視頻安防監控系統工程設計規范
GB 50396 出入口控制系統工程設計規范
GB 50411 建筑節能工程施工質量驗收規范
GB 50464 視頻顯示系統工程技術規范
GBZ 122 離子感煙火災探測器放射防護標準
GA/T 72 樓宇對講系統及電控防盜門通用技術條件
GA/T 74 安全防范系統通用圖形符號
GA/T 75 安全防范工程程序與要求
GA/T 269 黑白可視對講系統
GA 308 安全防范系統驗收規則
GA/T 367 視頻安防監控系統技術要求
GA/T 368 入侵報警系統技術要求
GA/T 394 出入口控制系統技術要求
JGJ 176 公共建筑節能改造技術規范
3 術語和定義
3.1
三觸點控制 3-point control
具有三個位置輸出的控制功能。這三個輸出是零和兩個符號相反的數，是通過兩個二進制信號表示的三種控制狀態。這些輸出用于定位。
3.2
閉環控制 closed-loop control
被控的輸出以一定方式返回到作為控制的輸入端，并對輸入端施加控制影響的一種控制關系。
3.3
節點 node
在BACS中，指可尋址設備連接到通信介質的點。
3.4
點地址 point address
在BACS中，指系統訪問點信息的唯一的數據點標識符。
3.5
脈沖信號 pulsed signal
時間上不連續的信息特征信號。
3.6
站點 site
在建筑物內，為安裝設備而明確界定的區域。
4 縮略語
4 縮略語
下列縮略語適用于本文件。
BACS：建筑自動化和控制系統(Building Automation And Control System)
BACS PL：建筑自動化和控制系統點表(Building Automation And Control System Points List)
I/O：輸入/輸出(Input/Output)
MCU：微控制單元(Micro Control Unit)
MOU：監視和操作單元(Monitoring And Operator Unit)
5 總 則
5.1 BACS框架

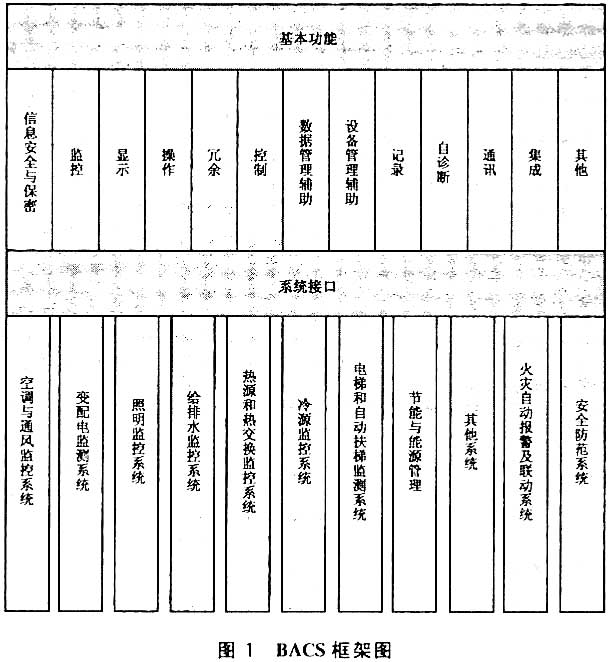

系統框架圖如圖1所示。
6 機電設備監控系統
6.1 一般規定
機電設備監控系統用于對建筑物或建筑群內的空調與通風、照明、給排水、熱源和熱交換、冷源等設備進行集中監視、控制及自動化管理，對變配電、電梯和自動扶梯等設備進行集中監測及自動化管理。
機電設備監控系統可分為空調與通風監控、變配電監測、照明監控、給排水監控、熱源和熱交換監控、冷源監控、電梯和自動扶梯監測，以及其他應用子系統。各子系統應滿足下列要求：
——BACS PL參見附錄B；
——應用子系統設計應符合GB/T 50314、GB 50189、GB 50411、GB/T 50378和JGJ 176的要求。
7 火災自動報警及消防聯動控制系統
7.1 一般規定
火災自動報警及消防聯動控制系統由火災探測器、火災報警控制器、消防設施的聯動控制三部分組成。相關部分應符合下列要求：
——對于重要的建筑物，火災自動報警系統的主機宜設有熱備份，當系統的主用主機出現故障時，備份主機能及時投入運行；
——應配置帶有漢化操作的界面，操作軟件的配置應簡單易操作；
——應預留與建筑設備管理系統的數據通信接口，接口界面的各項技術指標均應符合相關要求；
——宜與安全技術防范系統實現互聯，安全技術防范系統作為火災自動報警系統有效的輔助手段；
——消防監控中心機房宜單獨設置，當與建筑設備管理系統和安全技術防范系統等合用控制室時，應符合GB/T 50314和GB 50116的要求；
——系統應符合GB 50166、GB 50045和GB 50016的要求。
7.2 要求
火災自動報警及消防聯動控制系統要求包括：
——防空工程、汽車庫、停車場防火規范應符合GB 50098和GB 50067的要求；
——火災探測器應符合GB 4716、GB 4715、GB 14003、GB 16280、GB 15631和GBZ 122的要求；
——系統相關設備名稱應符合GB/T 4718的要求。
8 安全防范系統
8.1 一般規定
安全防范系統主要由視頻安防監控系統、入侵報警系統、出入口控制(門禁)系統、電子巡更系統、汽車停車場管理系統及訪客對講系統等組成。
注：出入口控制(門禁)系統設計見附錄C。
8.2 要求
安全防范系統應符合下列要求：
——系統應符合GB 16796、GB 50348、GA/T 75、GA 308和GA/T 74的要求；
——視頻安防監控系統的設計應符合GB 20815、GB 50395、GB 50464和GA/T 367的要求；
——入侵報警子系統的設計應符合GB 50394和GA/T 368的要求；
——出入口控制子系統的設計應符合GB 50396和GA/T 394的要求；
——可視對講系統應符合GA/T 259的要求；
——語音對講系統應符合GA/T 72的要求。
附錄A 系統功能配置
附 錄 A
(資料性附錄)
系統功能配置
A.1 系統功能的一般描述
本附錄描述在BACS各部分進行配置的過程中所實現的功能，執行的任務與特定系統相關。系統工程至少應包括硬件配置、控制策略配置、管理功能配置、調試和文件編制。
工程過程管理應滿足工程工具和操作功能并存，系統許可證包括的工程工具。通過MODEM、LAN、WAN等的遠程管理，自動生成文檔。
A.2 硬件配置
硬件配置至少應包括：
——控制原理圖或系統和儀表圖；
——帶有I/O功能部分和處理功能部分的數據點表，I/O功能部分用來配置物理I/O，處理功能部分用來估算處理器的性能和存儲器的大小；
——系統和網絡描述；
——設備清單；
——儀表圖；
——布線進度表(現場連接圖)；
——設備標簽。
硬件配置應滿足的要求至少應包括：
——相同數據需要進入系統不同部分的次數；
——自動核實；
——地址復制；
——點名稱復制；
——設備的正確使用；
——進入信息的正確性。
A.3 控制策略配置
控制策略配置是將相關企業和用戶的要求作為輸入生成一個和多個控制策略，并下載到控制器。
控制策略配置至少應包含以下內容：
——下載控制策略文件；
——列出/畫出控制策略藍圖；
——默認參數設置；
——帶有處理和操作功能完善的BACS PL。
控制策略配置應滿足的要求如下：
a) 編程方法：
·基于文本(程序設計語言)；
·基于圖形(功能塊方法)；
·面向對象型。
b) 可用的應用庫函數的數目和類型；
c) 支持下載的類型：
·用一條命令下載所有的控制器和自動化站軟件；
·部分下載到一個控制器/自動化站中；
·部分下載程序段的能力，下載程序段時不中斷控制器/自動化站運行的功能，也不中斷網絡上的其他功能運行；
·下載所需時間。
d) 配置上傳能力：
·將配置上傳到編程工具的能力；
·源程序再生的能力；
·源程序布局和注釋再生的能力；
·上傳程序和源代碼比對的能力。
A.4 管理功能配置
管理功能配置是利用相關企業和用戶的要求作為輸入而定義的要求來生成管理功能。
管理功能配置應包含以下內容：
——帶有連接到點信息動態項的示意圖；
——包含組、類和過濾識別的報警；
——用戶訪問權限；
——報告格式和相關的對數據點的連接；
——系統時間表；
——BACS PL包括I/O功能、處理功能、管理功能和操作功能。
管理功能配置應滿足的要求如下：
——根據第三方應用產生輸入圖的能力；
——支持的資料庫；
——基本HVAC(供熱通風與空氣調節)符號；
——HVAC(供熱通風與空氣調節)系統項目；
——建筑模型模板；
——報告模板；
——使用先前工程過程形成的能力，例如：用戶地址/助記符；
——時間表項；
——基于文本；
——基于圖形；
——基于日志；
——拷貝設施。
附錄B 建筑自動化和控制系統功能
附錄C 建筑及居住區門禁系統
C.4 其他應考慮的安全因素
除對密碼應用的安全要求外，從系統整體的安全性出發，應考慮以下因素：
——后臺管理系統的管理要求；
——其他與密碼安全機制無關的管理及技術措施，如口令識別、生物特征識別、人員值守等。
在系統方案設計及應用時，宜針對具體應用情況在密碼安全保障的基礎上采取其他適當?shù)墓芾砗图夹g措施，以增強門禁系統的安全性。
