1 范圍

1 范圍（免費下載）GB/Z 25842．1-2010 低壓開關設備和控制設備 過電流保護電器 第1部分：短路定額的應用

GB/Z 25842的本部分作為低壓開關設備和控制設備及成套設備標準短路定額的應用導則，概括了其短路定額的定義，并對其應用提供相應示例。
注：本部分自身不涉及家用電器的安裝。資料共享_資料下載_模版下載

2 規范性引用文件

2 規范性引用文件縣域經濟_資料下載_工作報告

下列文件中的條款通過GB/Z 25842的本部分引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本部分。
GB 7251．1 低壓成套開關設備和控制設備 第1部分：型式試驗和部分型式試驗 成套設備（GB 7251．1-2005，IEC 60439-1：1999，IDT）
GB 7251．2 低壓成套開關設備和控制設備 第2部分：對母線干線系統（母線槽）的特殊要求（GB 7251．2-2006，IEC 60439-2：2000，IDT）
GB 10963．1 電氣附件 家用及類似場所用過電流保護斷路器 第1部分：用于交流的斷路器（GB 10963．1-2005，IEC 60898-1：2002，IDT）
GB 13539．1 低壓熔斷器 第1部分：基本要求（GB 13539．1-2008，IEC 60269-1：2006，IDT）
GB 14048．1 低壓開關設備和控制設備 第1部分：總則（GB 14048．1-2006，IEC 60947-1：2001，MOD）
GB 14048．2 低壓開關設備和控制設備 第2部分：斷路器（GB 14048．2-2008，IEC 60947-2：2006，IDT）
GB 14048．3 低壓開關設備和控制設備 第3部分：開關、隔離器、隔離開關以及熔斷器組合電器（GB 14048．3-2008，IEC 60947-3：2005，IDT）
GB 14048．4 低壓開關設備和控制設備 機電式接觸器和電動機起動器（GB 14048．4-2010，IEC 60947-4-1：2009，MOD）
GB 14048．9 低壓開關設備和控制設備 第6-2部分：多功能電器（設備）控制與保護開關電器（設備）（CPS）（GB 14048．9-2008，IEC 60947-6-2：2007，IDT）
GB/T 14598（所有部分） 電氣繼電器（IEC 60255（所有部分），IDT）
GB 16895（所有部分） 建筑物電氣裝置（IEC 60364（所有部分），IDT）
GB 16917．1 家用和類似用途的帶過電流保護的剩余電流動作斷路器（RCBO） 第1部分：一般規則（GB 16917．1-2003，IEC 61009-1：2003，MOD）十四五_資料共享_工作報告

3 定義和特性索引

3 定義和特性索引大牛工程師

4 應用原理——安裝

4 應用原理——安裝規劃綱要_十四五_報告模板

為了確保電器在短路條件下的動作能力，電路設計人員先應考慮在電器設備的每一個安裝點的預期故障等級值。這源自于系統保護研究，短路參數規定如下：
● 預期（可獲得的）短路電流I_cp
在電源不變的情況下，電路可被一電阻可忽略的理想連接所代替時所流過的電流。
● 短路電流峰值I_p
預期（可獲得的）短路電流的最大可能的瞬時值。
● 對稱短路分?jǐn)嚯娏鱅_b
在開關電器觸頭第一個分離的極分離的瞬間，預期（可獲得的）短路電流的對稱交流分量在一個周期內的有效值。
● 穩態短路電流I_k
在暫態現象衰減之后，預期短路電流所維持的有效值：
——不受限的；
——受SCPD（短路保護電器）限制的。
其他有用的定義：
● 短路保護電器（SCPD）
用分?jǐn)喽搪冯娏鱽?lái)保護電路或電路部件免受短路電流損壞的電器。
●限制短路定額（后備保護）
開關設備或成套設備的短路定額，取決于與開關設備或成套設備所串聯的SCPD。（免費下載）GB/Z 25842．1-2010 低壓開關設備和控制設備 過電流保護電器 第1部分：短路定額的應用

5 特性——低壓成套設備（開關、配電盤）

5 特性——低壓成套設備（開關、配電盤等）大牛工程師

成套設備的短路定額由制造商規定，一般為在與系統設備連接點上用電流和時間來描述的最大可允許的預期短路電流。成套設備的短路定額應大于或等于系統連接點上的最大預期短路電流。成套設備的制造商應確保成套設備（進線電器、出線電器、母線、聯結等）中進線和出線端子間的電器的性能。短路定額由制造商依據GB 7251系列標準規定的內容確定。
GB 7251中定義成套設備短路定額的術語如下：
● 額定短時耐受電流I_cw（成套設備中一條電路的）
概括為：在規定的試驗條件下成套設備中一條電路能夠無損承載的短時電流的有效值，用電流和時間來描述，如20kA，0.2s。
● 額定峰值耐受電流I_pk（成套設備中一條電路的）
概括為：在規定的試驗條件下電路能夠承受的峰值電流值。
● 額定限制短路電流I_cc（成套設備中一條電路的）
概括為：在規定的試驗條件下一條由SCPD進行保護的電路在SCPD動作時間內能夠圓滿承受的預期短路電流的有效值。
注：短路保護電器可以是成套設備的集成部分也可以是分立元件。
成套設備可以只規定I_cc值。
成套設備可以規定I_cw和I_pk的值（但不應只規定I_cw或I_pk的值)。
成套設備可以規定I_cw、I_pk、I_cc的值。
成套設備可以根據電路保護裝置和/或系統電壓的不同而規定不同的I_cc的值。
成套設備可以根據短時時間（如0.2s、0.5s、1s）的不同而規定不同的I_cw的值。大牛工程師

6 特性——開關電器

6.1 概述（免費下載）GB/Z 25842．1-2010 低壓開關設備和控制設備 過電流保護電器 第1部分：短路定額的應用

應根據開關電器短路能力來考慮其在具體應用時的功能，通常一個開關設備應考慮以下兩方面的功能：自身具備短路保護能力和在適當場合下作為SCPD應用。工程資料_資料下載_模版下載

6.2 開關電器——自身具備短路保護功能文庫_統計公報_工程咨詢

下列情況需考慮：
a）單獨的負載和過載開關，不具備任何短路分?jǐn)嗄芰Γ?br/>在這種情況下開關設備與成套設備（見第5章）類似，具有I_cw和/或限制短路定額，但另外具有額定短路接通能力I_cm。
b）負載、過載和短路通斷能力：
1）符合GB 14048.3的熔斷器組合電器-熔斷器組合電器一般通過自保護直到達到熔斷器的分?jǐn)嗳萘?。在這種情況下短路分?jǐn)喙δ苡山M合熔斷器提供，開關設備具有限制短路電流定額；
2）符合GB 14048.2的斷路器，符合GB 10963.1的斷路器，符合GB 16917.1的帶有過電流保護的剩余電流動作斷路器（RCBOs）-短路條件下它們自身具備保護功能直到達到其額定分?jǐn)嗄芰Γㄒ?jiàn)6.3.2）。如果故障等級超出了額定分?jǐn)嗄芰?，斷路器可以通過其后備保護SCPD動作；
3）符合GB 14048.4的保護式開關電器和保護式起動器-接觸器、半導體控制器或含過載保護、手動開關電器和規定SCPD配套的電動機起動器。這些設備具有額定限制短路電流I_q，短路條件下其自身具備短路保護功能直到達到其I_q；
4）符合GB 14048.9的控制與保護開關電器（CPS）-可以手動或以其他方式操作、帶或不帶就地人力操作裝置的開關電器（設備）。CPS能夠接通、承載和分?jǐn)嗾l件下包括規定的運行過載條件下的電流，且能夠接通在規定時間內承載并分?jǐn)嘁?guī)定的非正常條件下的電流，如短路電流。CPS具有額定運行短路分?jǐn)嗄芰?，可以在達到此極限的時間內進行自身保護。大牛工程師

7 產品特性實際應用舉例

7.1 概述
在一些簡單的研究中僅引用穩態短路電流I_k的有效值。峰值電流被認為與由總的功率因數決定的I_k有效值有關，這種對應關系由相關標準考慮，例如GB 14048.1-2006中的表16。

（免費下載）GB/Z 25842．1-2010 低壓開關設備和控制設備 過電流保護電器 第1部分：短路定額的應用

7.2 電纜保護
短路保護電器（SCPD）在電路保護中的詳細應用在GB 16895中規定，并給出大牛工程師

（免費下載）GB/Z 25842．1-2010 低壓開關設備和控制設備 過電流保護電器 第1部分：短路定額的應用

（I²t）_SCPD≤（k²S²）_電纜大牛工程師

式中：
——k是系數，取決于電纜材料（傳導率和絕緣）；
——S是導體的名義截面積。
在沒有延時的電器中，一般認為根據過載保護性能并在配套SCPD的短路容量滿足上述公式要求的基礎上選擇的保護電器可提供完整的短路保護功能。
對于符合GB 13539.1的熔斷器和符合GB 10963.1的MCBs，由于保護電器的動作特性在各自的產品標準中已規定，一般認為基于電路過載保護所選擇的保護電器可用于確定電纜的短路保護參數。電纜參數通常以表格的形式在安裝規范中給出。

（免費下載）GB/Z 25842．1-2010 低壓開關設備和控制設備 過電流保護電器 第1部分：短路定額的應用

7.5 符合GB 10963.1的家用和類似用途的短路保護用斷路器（MCBs）和符合GB 16917.1的帶過電流保護的剩余電流動作斷路器（RCBOs）
注：本部分自身不涉及家用電器的安裝。
MCBs/RCBOs具有額定短路能力I_cn，概括為：斷路器在規定的電壓下，在規定的包括一次分?jǐn)嗖僮骱鸵淮谓油?分?jǐn)嗖僮髟囼?yàn)條件下所能分?jǐn)嗟念A(yù)期電流的有效值。
MCBs/RCBOs也具有運行短路分?jǐn)嗄芰_cs，概括為：斷路器在規定的電壓下，在規定的接通/分?jǐn)嗖僮髟囼?yàn)條件下所能分?jǐn)嗟念A(yù)期電流的有效值。產品標準中規定了I_cs和I_cn之間的固定關系（見表1）。
MCBs和RCBOs標有I_cn值而沒有標I_cs值時，可按上述關系確定I_cs值。
MCBs/RCBOs的I_cn額定值應等于或大于在此安裝位置的預期（可獲得的）短路電流值。
當MCBs用于家庭（家用）環境之外的場所時，MCBs也許需要其他SCPD作為其后備保護。在此情況下僅需試驗MCBs和SCPD之間的協調配合是否滿足要求即可。這需要從SCPD的制造商或MCBs的制造商處獲得詳細數據。
在超出GB 10963.1的范圍之外應用MCBs時，即額定電流值超過125A和/或額定電壓值超過440V，可按GB 14048.2的規定確定并應用（見6.3.2）。（免費下載）GB/Z 25842．1-2010 低壓開關設備和控制設備 過電流保護電器 第1部分：短路定額的應用

表1 符合GB 10963.1的MCBs的運行短路能力（I_cs）與額定短路能力（I_cn）之間的比值系數K十四五_工程資料_模版下載

表2 相應于額定工作電流的預期試驗電流值（免費下載）GB/Z 25842．1-2010 低壓開關設備和控制設備 過電流保護電器 第1部分：短路定額的應用

（免費下載）GB/Z 25842．1-2010 低壓開關設備和控制設備 過電流保護電器 第1部分：短路定額的應用

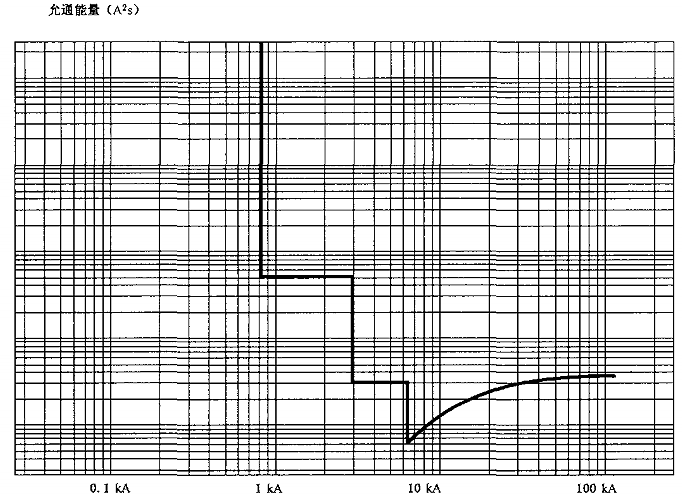

圖1 熔斷器I²t特性示例

（免費下載）GB/Z 25842．1-2010 低壓開關設備和控制設備 過電流保護電器 第1部分：短路定額的應用

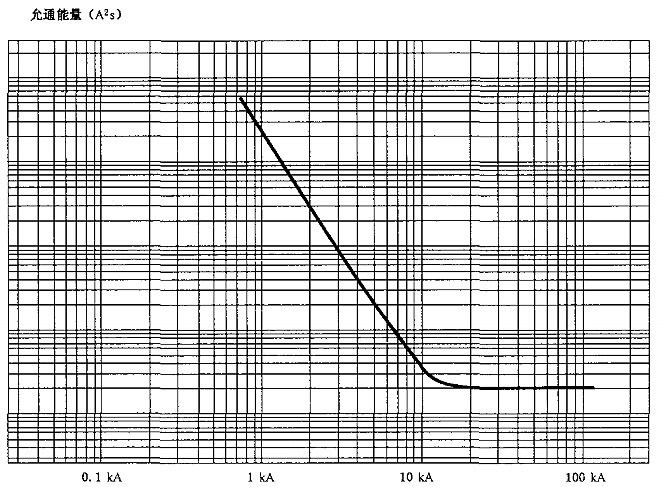

圖2 斷路器I²t特性示例報告模板_模版下載_模版下載

大牛工程師

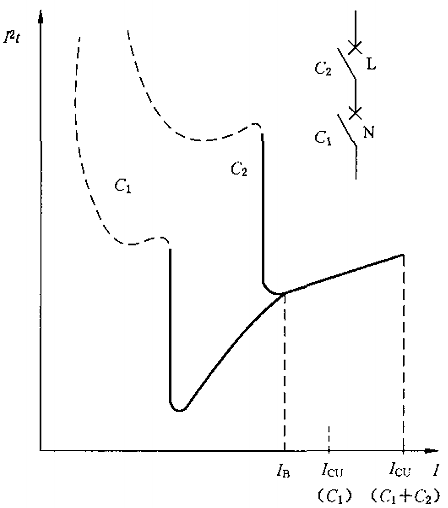

I_B——交接電流；
C₁——非限流斷路器（N）；
C₂——限流斷路器（L）。（免費下載）GB/Z 25842．1-2010 低壓開關設備和控制設備 過電流保護電器 第1部分：短路定額的應用

圖3 組合SCPD示例模版下載_工程咨詢_資料庫

（免費下載）GB/Z 25842．1-2010 低壓開關設備和控制設備 過電流保護電器 第1部分：短路定額的應用

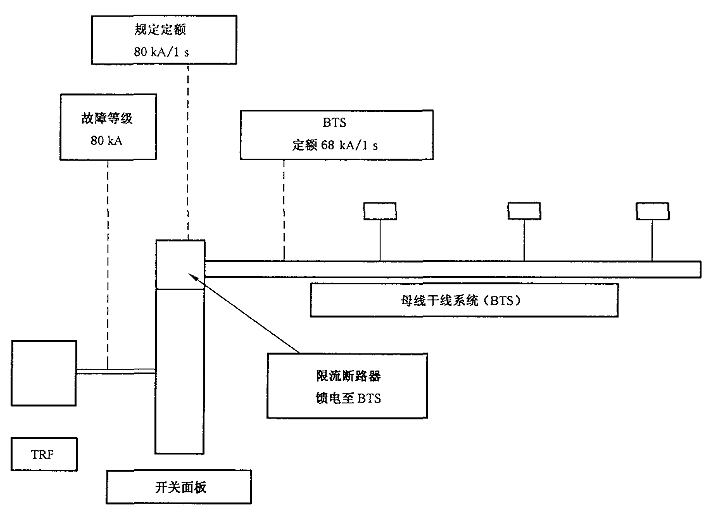

1）BTS的峰值耐受電流（I_pk），取自GB 7251.2的型式試驗＝68×2.2×10³＝150kA
用于BTS的80kA的限流斷路器的熱額定截?cái)喾逯惦娏鳎?20kA
注：根據GB 7251.1，2.2為峰值對有效值的比率。
2）BTS在68kA時的耐受允通能量（I²t），取自GB 7251.2的型式試驗＝[68×10³]²×1＝4624×10⁶A²s
用于BTS的80kA的限流斷路器的熱額定允通能量＝70×10⁶A²s
系統在短路條件下得到保護。大牛工程師

圖4 從型式試驗參數中推導限制定額的示例工程資料_縣域經濟_十四五

免費下載_工程咨詢_資料庫

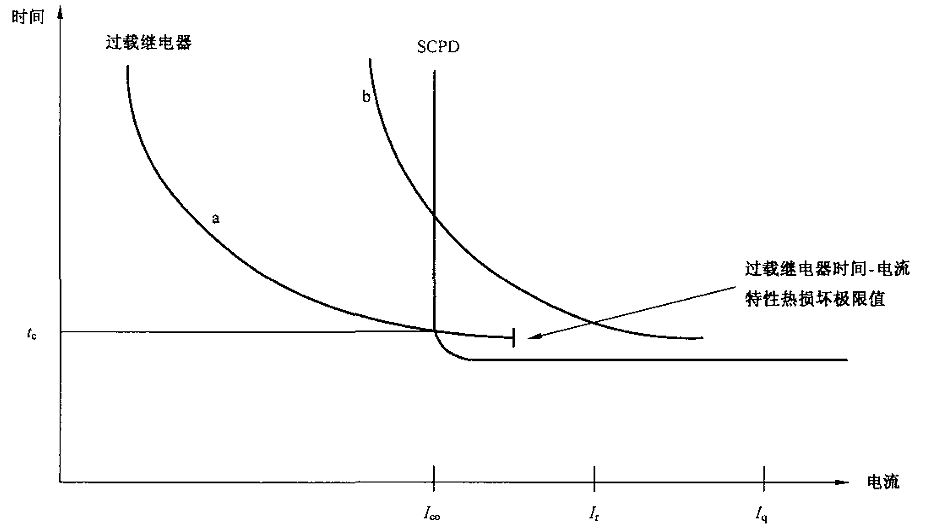

說明：I_co——交點電流；
I_r——預期電流；
I_q——額定限制短路電流。
注：a 自冷態起的過載繼電器時間-電流特性平均曲線。
b 接觸器時間電流-特性耐受能力。（免費下載）GB/Z 25842．1-2010 低壓開關設備和控制設備 過電流保護電器 第1部分：短路定額的應用

a）電動機起動器與熔斷器之間的配合大牛工程師

大牛工程師

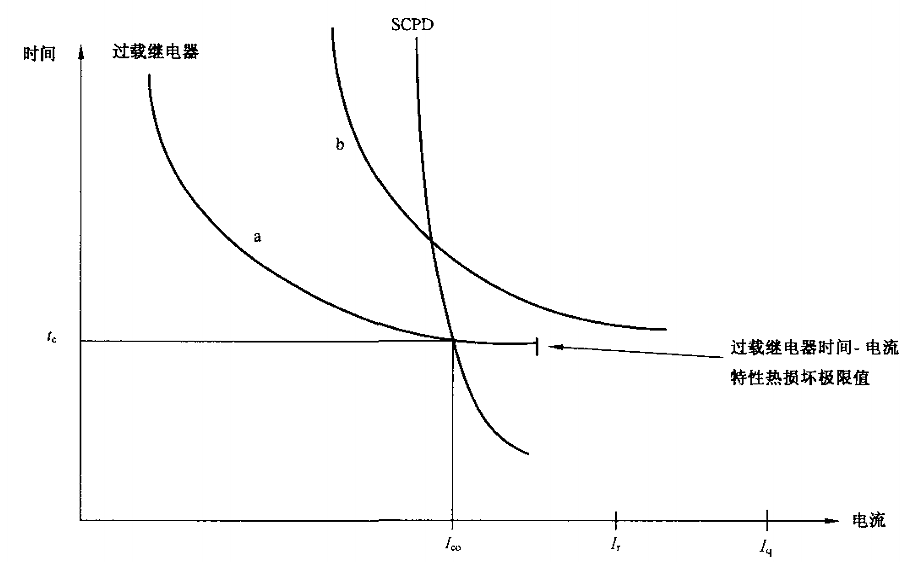

a 自冷態起的過載繼電器時間-電流特性平均曲線。
b 接觸器時間-電流特性耐受能力。（免費下載）GB/Z 25842．1-2010 低壓開關設備和控制設備 過電流保護電器 第1部分：短路定額的應用

b）電動機起動器和斷路器之間的配合
圖5 電動機起動器與SCPD之間的配合圖解大牛工程師

資料共享_工作報告_模版下載

附錄A（資料性附錄） 接觸器和起動器保護用合適的SCPD的替代法（置換法）

附錄A（資料性附錄） 接觸器和起動器保護用合適的SCPD的替代法（置換法）資料共享_免費下載_十四五

經過實驗驗證的有效替代條件：
a）僅SCPD可以被替代；
b）僅相似類型的SCPD可被替代，即熔斷器替代熔斷器，斷路器替代斷路器；
c）對于過載繼電器或接觸器，用于1型和2型協調配合的SCPD的替代是有效的。
驗證的依據為制造商根據GB 14048.4中相關試驗的結果給出的信息。
試驗方法由下列三部分組成：
● 替代驗證
用于替代操作的額定工作電壓、額定工作電流、額定限制短路電流（I_q）不應高于相關試驗數據。
● 替代I_p和I²t驗證
考慮到替代SCPD的特性，為確定額定限制短路電流I_q和額定工作電壓，應驗證I_p和I²t值。
● 接觸器/過載驗證
經過上述驗證確定的I_p值和I²t不應大于相關試驗值。
符合上述驗證的SCPD被認為是有效的，無需進行進一步的試驗驗證。（免費下載）GB/Z 25842．1-2010 低壓開關設備和控制設備 過電流保護電器 第1部分：短路定額的應用

參考文獻

參 考 文 獻（免費下載）GB/Z 25842．1-2010 低壓開關設備和控制設備 過電流保護電器 第1部分：短路定額的應用

[1] IEC/TR 61459 熔斷器和接觸器/電動機起動器之間的配合-應用導則。大牛工程師
