GB/T 20621-2006 化學法復合二氧化氯發生器 （免費下載）
1 范圍
1 范圍
本標準規定了化學法復合二氧化氯發生器的術語與定義、要求、試驗方法、檢驗規則以及標志、標簽、包裝、運輸、貯存。
本標準適用于各種水體的殺菌、消毒、滅藻、除臭、漂白、脫色及氧化等處理的化學法復合二氧化氯發生器。
2 規范性引用文件
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB 191―2000 包裝儲運圖示標志(ISO 780：1997 EQV)
GB／T 1250 極限數值的表示方法和判定方法
GB／T 4064 電氣設備安全設計導則
GB／T 4219 化工用硬聚氯乙烯(PVC-U)管材
GB 5083 生產設備安全衛生設計總則
GB／T 5750―1985 生活飲用水標準檢驗法
GB／T 9969.1 工業產品使用說明書 總則
GB／T 13384 機電產品包裝通用技術條件
GB／T 13922.1―1992 水處理設備性能試驗 總則
HG／T 3696.1 無機化工產品化學分析用標準滴定溶液的制備
JB 2932―1999 水處理設備制造技術條件
SB／T 10339―2000 家用管道增壓泵
QB／T 3802―1999 化工用硬聚氯乙烯管件
衛生部《生活飲用水水質衛生規范》
3 術語和定義
3.1
化學法復合二氧化氯發生器 generator of complex chlorine dioxide by cheroical reaction(以下簡稱：發生器)
以氯酸鈉和鹽酸為主要原料經化學反應生成二氧化氯和氯氣等混合溶液的發生裝置。
3.2
二氧化氯產量 production of chlorine dioxide
指發生器在設計的正常工作狀態下，每小時產生二氧化氯的質量，單位為g／h，kg／h。
3.3
有效氯 available chlorine
有效氯是衡量含氯消毒劑氧化能力的標志，是指與含氯消毒劑氧化能力相當?shù)穆攘?非指消毒劑所含氯量)，本標準特指發生器出口溶液中反應生成的二氧化氯和氯氣全部按氧化價態換算成氯氣的質量。
3.4
有效氯產量 production of available chlorine
指發生器在設計的正常工作狀態下，每小時產生有效氯的質量，單位為g／h，kg／h。
3.5
二氧化氯濃度 concentration of chlorine dioxide
指每升出口溶液中所含二氧化氯的質量，單位為mg／L。
3.6
有效氯濃度 concentration of available chlorine
指每升出口溶液中所含有效氯的質量，單位為mg／L。
3.7
二氧化氯轉化率 yield of chlorine dioxide
每小時產生二氧化氯的摩爾數與每小時進人反應器的氯酸鈉的摩爾數之比，以百分?jǐn)?shù)表示。
3.8
氯酸鈉耗率 sodium chlorate consumption
二氧化氯發生器在額定狀態下運轉時，每生成1 kg有效氯所消耗原料氯酸鈉的質量，單位為kg／kg。
4 規格系列
4 規格系列
化學法復合二氧化氯發生器應按以下格式表明規格。
XXX―YXL―EYHL―T(Z)
其中：XXX――化學法復合二氧化氯發生器代號；
YXL――額定的有效氯產量，單位為g／h或kg／h；
EYHL――額定的二氧化氯產量，單位為g／h或kg／h；
T――溫控型(帶溫度控制的產品)；
Z――自動控制型。
5 要求
6 試驗方法
6.1 安全提示
二氧化氯是強氧化劑，其氣體對上呼吸道有刺激作用，因而要保持操作環境通風。采樣時須帶防護手套，必要時戴上專用呼吸面罩以保護呼吸道免受刺激。移取樣品應在通風櫥中進行。同時，部分分析試劑具有強腐蝕性，操作時應小心謹慎，避免濺到皮膚上，
6.2 出口溶液外觀的測定
直接從取樣口將溶液放人一個清潔的200 mL量筒，用目視法檢驗。
6.3 出口濃度的測定
發生器出|1溶液的主要成分濃度按附錄A測定。
6.6 二氧化氯與氯的比值的計算
二氧化氯與氯氣的質量比值R按式(5)計算：
式中：
c1――發生器正常運行時出口溶液中測得的二氧化氯的濃度，單位為毫克每升(mg／L)；
c2――發生器正常運行時出口溶液中測得的氯氣的濃度，單位為毫克每升(mg／L)。
6.7 二氧化氯轉化率的計算
以百分?jǐn)?shù)表示的二氧化氯轉化率，按公式(6)計算：
式中：
c1――發生器出口溶液中二氧化氯濃度，單位為毫克每升(mg／L)；
c2――出口二氧化氯溶液的流量，單位為升每小時(L／h)；
L1――原料氯酸鈉進口溶液的流量，單位為升每小時(L／h)；
ρ――原料氯酸鈉溶液的密度，單位為千克每升(kg／L)；
ω――原料氯酸鈉溶液的質量分?jǐn)?shù)，％；
M1――二氧化氯的摩爾質量，單位為克每摩爾(g／mol)(M1＝67.45)；
M2――氯酸鈉的摩爾質量，單位為克每摩爾(g／mol)(M2＝106.45)。
6.8 氯酸鈉耗率的計算
氯酸鈉耗率H的計算按公式(7)計算：
式中：
c1――發生器出口溶液中二氧化氯濃度，單位為毫克每升(mg／L)；
c2――發生器出口溶液中氯氣濃度，單位為毫克每升(mg／L)；
L1――原料氯酸鈉進口溶液的流量，單位為升每小時(L／h)；
L2――出口二氧化氯溶液的流量，單位為升每小時(L／h)；
ρ――原料氯酸鈉溶液的密度，單位為克每毫升(kg／L)；
ω――原料氯酸鈉溶液的質量分?jǐn)?shù)，％；
2.63――二氧化氯換算成氯氣的系數。
6.11 發生器的一般性能試驗
按GB／T 13922.1一1992進行試驗。
6.12 發生器有美電氣試驗
按SB／T 10339―2000有關規定進行試驗。
7 檢驗規則
7.1 本標準采用出廠檢驗和型式檢驗。
7.1.1 本標準規定的所有要求項目為型式檢驗項目。
7.1.2 其中5.1.1～5.1.7規定的要求為出廠檢驗項目。正常生產時，每生產100臺(年產少于100臺的每年進行1次)進行1次型式檢驗。進行型式檢驗時，以每臺發生器為采樣單元，隨機抽取不少于采樣單元數3％的樣機，但最低不少于1臺。
7.2 每臺發生器由牛產廠的質量監督檢驗部門按本標準的規定進行檢驗。生產廠應保證所有出廠的發生器都符合本標準的要求。
7.3 使用單位有權按照本標準的規定對所收到的發生器進行驗收，驗收應在到貨之日算起的一個月內進行。
7.4 檢驗結果如有一項指標不符合本標準要求時，應重新加倍抽樣復驗，仍不符合要求應停止生產，待查清原因后，重新進行型式檢驗。
7.5 化學分析數據按GB／T 1230的修約值比較法判定結果是否符合本標準。
8 標志、標簽、使用說明書
8.1 發生器包裝上應有牢固清晰的標志，內容包括：生產廠名、廠址、產品名稱、商標、規格、凈含量、批號或生產日期、執行標準編號及GB／T 191―2000中規定“防止倒置”和“怕雨”標志。
8.2 每臺設備應在明顯的位置固定銘牌，銘牌的內容主要應包括：生產廠名、產品名稱、商標、規格、產品日期或批號、產品的豐要技術參數、產品執行本標準編號。
8.3 每臺出廠的發生器應附有產品使川說明書，編寫應符臺GB／T 9969.1的要求。內容應包括：生產廠名、廠址、產品名稱、商標、規格、批號或生產日期、產品的主要技術參數、產品使用說明、產品質量符合執行標準的證明和執行標準編號。
9 包裝、運輸和貯存
9.1 包裝方式：發生器采用木板箱裝，個別備件也可采用捆裝。箱裝應防潮、防震、包裝件外形尺寸和重量應符合GB／T 13384的規定。
9.2 隨機文件應包括：使用說明書、安全操作規程、產品合格證、裝箱單、隨機備件、附件清單、其他有關技術文件資料。
9.3 發生器運輸過程中防止碰撞和震動，發生器不得倒置，應防止日曬和雨淋。
9.4 發生器應貯存在干燥通風的場地，應防止日曬和雨淋，周圍元腐蝕性的氣體。
附錄A (規范性附錄)五步碘量法
A.2 范圍
本方法適合于測定0.1 mg／L～100.0mg／L范圍的二氧化氯，高濃度溶液可稀釋后測定；含量低的樣品可適當增加取樣量，或?qū)?biāo)準溶液稀釋后測定。
A.3 原理
該法是利用不同pH值條件下ClO2、Cl2、ClO-2、ClO-3與I-的反應來測定各物質含量的方法。如方程式所示：
然后用硫代硫酸鈉作滴定劑，以淀粉溶液作指示劑，分步滴定游離出的碘，算出各種氧化性物質的含量。
A.8 結果的表述
各種離子的濃度按以下公式計算：
式中：
c1――二氧化氯的濃度，單位為毫克每升(mg／L)；
c2 ――氯氣的濃度，單位為毫克每升(mg／L)；
c3 ――亞氯酸根離子的濃度，單位為毫克每升(mg／L)；
c4 ――氯酸根離子的濃度，單位為毫克每升(mg／L)；
V1 ――A.7.1測定所消耗的硫代硫酸鈉標準滴定溶液的體積，單位為毫升(mL)；
V2 ――A.7.2測定所消耗的硫代硫酸鈉標準滴定溶液的體積，單位為毫升(mL)；
V4――A.7.3測定所消耗的硫代硫酸鈉標準滴定溶液的體積，單位為毫升(mL)；
V5――A.7.5測定所消耗的硫代硫酸鈉標準滴定溶液的體積，單位為毫升(mL)；
c――硫代硫酸鈉標準滴定溶液的實際濃度，單位為摩爾每升(mol／L)；
V――所取樣品的體積，單位為毫升(mL)；
67.44――二氧化氯(ClO2 )或亞氯酸根(ClO―2)的相對分子量；
83.46――氯酸根(ClO―3)的相對分子量；
35.45――氯氣(Cl2)的相對分子量。
取平行測定結果的算術平均值為測定結果，兩次平行測定結果的相對差值不大于20％。

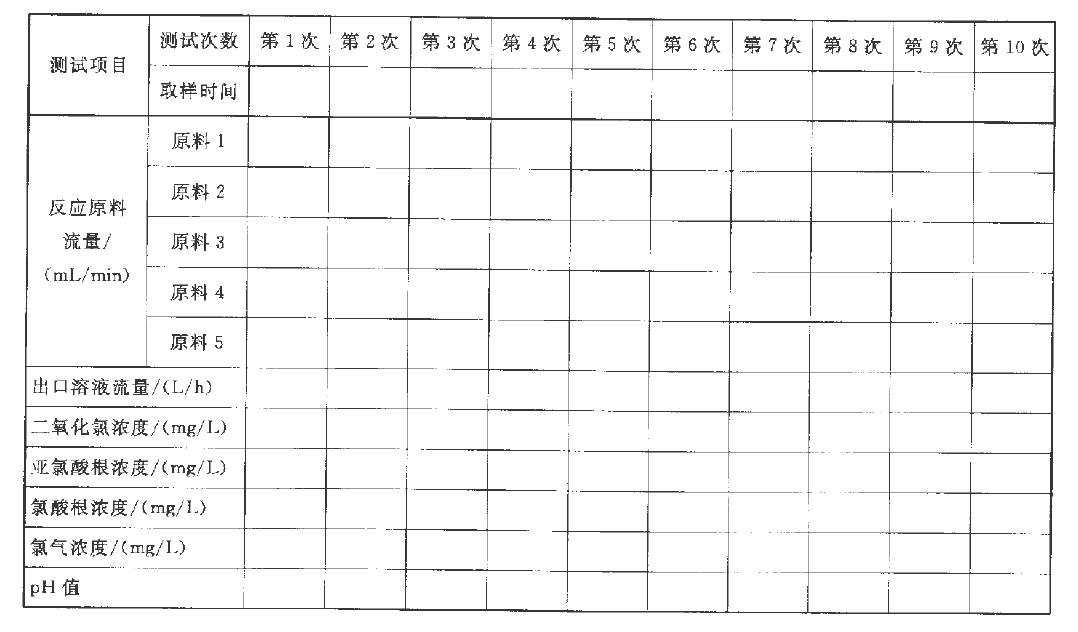

附錄B (資料性附錄)連續運行檢測記錄表格
附錄B (資料性附錄)連續運行檢測記錄表格
