GBT 5023.2-2008 額定電壓450／750 V及以下 聚氯乙烯絕緣電纜 第2部分：試驗方法 （完整版）
1 總則
1.1 一般要求
在GB／T 5023各部分中所規定的試驗方法均列于本部分和下列標準：
GB／T 2951.11―2008 電纜和光纜絕緣和護套材料通用試驗方法 第11部分：通用試驗方法――厚度和外形尺寸測量――機械性能試驗(IEC 60811-1-1：2001，IDT)
GB／T 5023.1―2008 額定電壓450／750 V及以下聚氯乙烯絕緣電纜 第1部分：一般要求(IEC 60227-1：2007，IDT)
GB／T 18380.12―2008 電纜和光纜在火焰條件下的燃燒試驗 第12部分：單根絕緣電線電纜火焰垂直蔓延試驗(IEC 60332-1-2：2004，IDT)
1.2 適用的試驗
各種型號電纜所適用的試驗由產品標準(GB／T 5023.3、GB／T 5023.4等)規定。
1.3 試驗按頻度分類
按GB／T 5023.1―2008中2.2定義，試驗規定為型式試驗(符號T)和(或)抽樣試驗(符號S)兩種。符號T和S用在產品標準(GB／T 5023.3、GB／T 5023.4等)的有關各表中。
1.4 取樣
如果絕緣或護套采用壓印凸字標志時，取樣應包括該標志。
除非另有規定，對于多芯電纜，除1.9規定的試驗外，所取試樣應不超過三芯(若分色，取不同顏色)進行試驗。
1.5 預處理
全部試驗應在絕緣或護套擠出后存放至少16 h后才能進行。
1.6 試驗溫度
除非另有規定，試驗應在環境溫度下進行。
1.7 試驗電壓
除非另有規定，試驗電壓應是交流49 Hz～61 Hz的近似正弦波形，峰值與有效值之比等于
(1±7％)。 電壓均為有效值。
1.8 顏色和標志的耐擦性檢查
應用浸過水的一團脫脂棉或一塊棉布輕輕地擦拭制造廠名或商標、絕緣線芯顏色或數字標志，共擦10次，檢查結果應符合標準要求。
1.11 外形尺寸和橢圓度測量
應按1.9或1.10規定取三段試樣。
任何圓形電纜外徑的測量以及寬邊不超過15 mm的扁形電纜外形尺寸的測量，應按GB／T 2951.11―2008中8.3的規定進行。
當扁形電纜的寬邊超過15 mm時，應使用千分尺、投影儀或類似儀器進行測量。
應以所測值的平均值作為平均外形尺寸。
圓形護套電纜橢圓度的檢查，應在同一截面上測量兩處。
2 電氣性能試驗
2.1 導體電阻
導體電阻檢查應在長度至少為1 m的電纜試樣上對每根導體進行測量，并測定每根電纜試樣的長度。
若有必要，可按下列公式換算成導體在20℃、長度為1 km時的電阻。
式中：
t――測量時的試樣溫度，℃；
R20――20℃時導體電阻，Ω／km；
Rt――t(℃)時，長度為L(m)電纜的導體電阻，Ω；
L――電纜試樣長度，m(是成品試樣的長度，而不是單根絕緣線芯或單線的長度)。
2.2 成品電纜電壓試驗
交貨的成品電纜，如果沒有金屬層，則應浸入水中，試樣長度、水溫和浸水時間見GB／T 5023.1―2008中表3的規定。電壓應依次施加在每根導體對連接在一起的所有其他導體和金屬層(若有)或水之間，然后電壓再施加在所有連接在一起的導體和金屬層或水之間。
施加電壓和耐電壓時間見GB／T 5023.1―2008中表3的各項規定。
2.3 絕緣線芯電壓試驗
本試驗適用于護套電纜，但不適用于扁形銅皮軟線。
試驗應在一根5 m長的電纜試樣上進行，應剝?nèi)プo(hù)套和任何其他包覆層或填充物而不損傷絕緣線芯。
絕緣線芯應按GB／T 5023.1―2008中表3的規定浸于水中，電壓施加在導體和水之間。
施加電壓和耐電壓時間見GB／T 5023.1―2008中表3中的各項規定。
2.4 絕緣電阻
本試驗適用于所有電纜，試驗應在5 m長的絕緣線芯試樣上進行。在測量絕緣電阻前，試樣應經受住按2.3規定進行的電壓試驗，或者如不適用，按2.2規定進行電壓試驗。
試樣應浸在預先加熱到規定溫度的水中，其兩端應露出水面約0.25 m。
試樣長度、水溫和浸水時間見GB／T 5023.1―2008中表3規定。然后應在導體和水之間施加80 V到500 V的直流電壓。
絕緣電阻應在施加電壓1 mln后測量，并換算成1 km對應的值。測量值應不低于產品標準(GB／T 5023.3―2008、GB／T 5023.4―2008等)中所規定的最小絕緣電阻。
在產品標準(GB／T 5023.3―2008，GB／T 5023.4―2008等)中規定的絕緣電阻值是根據絕緣的體積電阻率為1×108Ωm計算的，計算公式為：
式中：
R――絕緣電阻，MΩkm；
D――絕緣的標稱外徑；
d――導體外接圓直徑或銅皮軟線絕緣的標稱內徑。
3 成品軟電纜的機械強度試驗
3.2 彎曲試驗
試驗要求見GB／T 5023.1―2008中5.6.3.2規定。

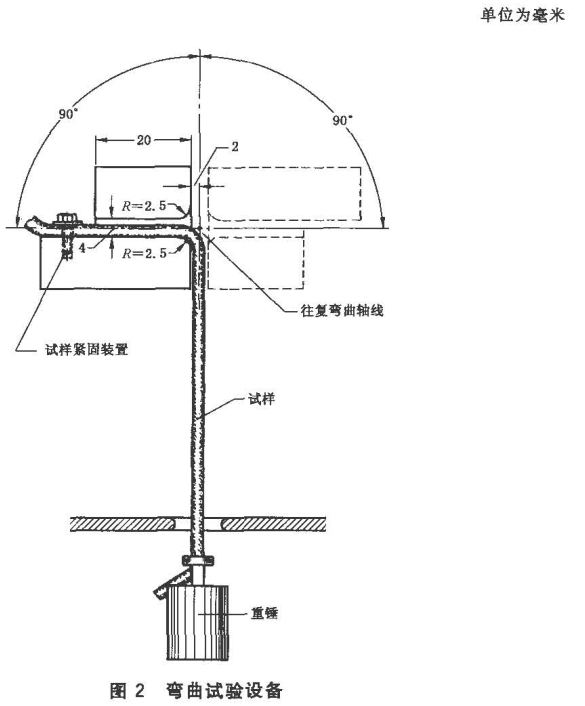

取適當長的軟線試樣，固定在如圖2所示的設備上，在其一端懸掛0.5 kg的重錘，導體通過約為0.1 A的電流。
試樣應垂直于導體軸線平面作180°往復彎曲運動，當彎曲到極端位置時，應與導體軸線的兩邊各呈90°角。
彎曲頻率為每分鐘60次。
若試樣經試驗不符合要求，則應另取兩根試樣進行重復試驗，均應符合要求。
3.3 荷重斷芯試驗
試驗要求見GB／T 5023.1―2008中5.6.3.3規定。
取適當長的軟線試樣，其一端安裝在剛性支撐物上，并在距支撐點下方0.5 m處試樣上懸掛一0.5 kg的重錘。導體通過約為0.1 A的電流。試驗時，把重錘提到支撐點處自由落下，重復五次。
3.4 絕緣線芯撕離試驗
試驗要求見GB／T 5023.1―2008中5.6.3.4規定。
在短段軟線試樣上，將絕緣線芯之間的絕緣切開，用拉力機以5 mm/s的速度測定撕離絕緣所需的力。
3.5 靜態曲撓試驗
試驗要求見GB／T 5023的相關部分。
試驗適用于導體截面積為2.5 mm2及以下的電纜。
試驗前，電纜應在(20±5)℃環境中垂直放置24 h。
一根長度為(3±0.05)m的試樣應放在如圖3所示的裝置上進行試驗。夾頭A和B應放置在距地面至少1.5m高的地方。
夾頭A應固定，夾頭B應可以在夾頭A的水平線上作水平移動。
應垂直夾住試樣的兩端(在試驗期間也應保持垂直)，一端夾在夾頭A上，另一端夾在可移動的夾頭B上，兩夾頭之間距離應為l=0.20m。電纜裝好后的大致形狀如圖3虛線所示。
然后，使可移動的夾頭B向離開固定夾頭A的方向移動，直到電纜形狀如圖3實線所示的U形為止，即完全為通過夾頭的兩根鉛錘線所包圍，鉛錘線與電纜的外形線相切。該試驗應進行兩次。在第一次試驗后，電纜在夾頭處應轉180°。
測量兩根鉛錘線之間的距離l′并取其兩次的平均值。
如果試驗結果不合格，對試樣應進行預處理，即把試樣繞在一根直徑為電纜外徑約20倍的軸上，然后松開，這樣共重復兩次。每次轉動試樣180°。試樣經預處理后，應經受住上述試驗，并應符合規定要求。
3.6 電梯電纜中心墊芯的抗張強度
試驗要求見GB／T 5023的相關規定。
從成品電纜上取一根1 m長的試樣并稱重。
在試樣兩端約0.20 m處，剝?nèi)ニ懈采w物并除去絕緣線芯，中心部分包括中心承力芯應承受相當于300 m電纜重量的拉力。
拉力應施加1 min。
可以使用一個自由懸掛的重錘或一個合適的能施加一個恒定拉力的拉力試驗機。
