GB-T 17468-2008 電力變壓器選用導則 （完整版）
1 范圍
1.0.1 本標準規定了發電廠和變電所采用的電力變壓器、發電廠和變電所自用變壓器以及配電變壓器的選用導則。
本標準適用于設計部門設計發電廠和變電所時選用變壓器。用戶訂購變壓器時，可參考本導則確定變壓器技術參數和合同內容。
2 規范性引用文件
2.0.1 下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB 311.1 高壓輸變電設備的絕緣配合(GB 311.1一1997，neq IEC 60071-1：1993)
GB／T 321 優先數和優先數系
GB 1094.1 電力變壓器 第1部分：總則(GB 1094.1―1996，eqv IEC 60076-1：1993)
GB 1094.2 電力變壓器 第2部分：溫升(GB 1094.2―1996，eqv IEC 60076-2：1993)
GB 1094.3 電力變壓器 第3部分：絕緣水平、絕緣試驗和外絕緣空氣間隙(GB 1094.3―2003，eqv IEC 60076-3：2000)
GB 1094.5 電力變壓器 第5部分：承受短路的能力(GB 1094.5―2008，IEC 60076-5：2006，MOD)
GB／T 1094.7 電力變壓器 第7部分：油浸式電力變壓器負載導則(GB／T 1094.7―2008，IEC 60076-7：2005，MOD)
GB／T 1094.10 電力變壓器 第10部分：聲級測定(GB／T 1094.10一2003，IEC 60076-10：2001，MOD)
GB 1094.11 電力變壓器 第11部分：干式變壓器(GB 1094.11―2007，IEC 60076-11：2004，MOD)
GB 1208 電流互感器(GB 1208―2006，IEC 60044-1：2003，MOD)
GB 3096 城市區域環境噪聲標準
GB／T 4109 高壓套管技術條件(GB／T 4109―1999，eqv IEC 60137：1995)
GB／T 6451 油浸式電力變壓器技術參數和要求
GB／T 7595 運行中變壓器油質量標準
GB／T 10228 干式電力變壓器技術參數和要求
GB 10230.1 分接開關 第1部分：性能要求和試驗方法(GB 10230.1―2007，IEC 60214-1：2003，MOD)
GB／T 10230.2 分接開關 第2部分：應用導則(GB／T 10230.2―2007，IEC 60214-2：2004，MOD)
GB 12348 工業企業廠界噪聲標準
GB／T 13499 電力變壓器應用導則(GB／T 13499―2002，idt IEC 60076-8：1997)
GB 16847 保護用電流互感器暫態特性技術要求(GB 16847―1997，idt IEC 60044-6：1992)
GB／T 17211 干式電力變壓器負載導則(GB／T 17211―1998，eqv IEC 60905：1987)
GB 20052 三相配電變壓器能效限定值及節能評價值
GBJ 148 電氣裝置安裝工程 電力變壓器、油浸電抗器、互感器施工及驗收規范
DL／T 985 配電變壓器能效技術經濟評價導則
JB／T 501 電力變壓器試驗導則
JB／T 2426 發電廠和變電所自用三相變壓器技術參數和要求
JB／T 3837 變壓器類產品型號編制方法
JB／T 5345 變壓器用蝶閥
JB／T 5347 變壓器用片式散熱器
JB／T 6302 變壓器用油面溫控器
JB／T 6484 變壓器用儲油柜
JB／T 7065 變壓器用壓力釋放閥
JB／T 7631 變壓器用電子溫控器
JB／T 7633 變壓器用螺旋板式強油水冷卻器
JB／T 8315 變壓器用強迫油循環風冷卻器
JB／T 8316 變壓器用強迫油循環水冷卻器
JB／T 8317 變壓器冷卻器用油流繼電器
JB／T 8318 變壓器用成型絕緣件技術條件
JB／T 8448.1 變壓器類產品用密封制品技術條件 第1部分：橡膠密封制品
JB／T 8450 變壓器用繞組溫控器
JB／T 8971 干式變壓器用橫流式冷卻風機
JB／T 9639 封閉母線
JB／T 9642 變壓器用風扇
JB／T 9647 氣體繼電器
JB／T 10088 6 kV～500 kV級電力變壓器聲級
JB／T 10112 變壓器油泵
JB／T 10317 單相油浸式配電變壓器技術參數和要求
JB／T 10318 油浸式非晶合金鐵心配電變壓器技術參數和要求
JB／T 10428 變壓器用多功能保護裝置
JB／T 10430 變壓器用速動油壓繼電器
JB／T 10692 變壓器用油位計
ANSI／IEEE C57.13：1993 互感器標準要求
3 使用條件
3.1 正常使用條件和特殊使用條件
油浸式電力變壓器應符合GB 1094.1的規定；干式電力變壓器應符合GB 1094.11的規定。
3.2 其他特殊使用條件
如果有3.1之外的其他特殊使用條件，用戶應與制造方協商并在合同中規定，如：
a) 有害的煙或蒸汽，灰塵過多或帶有腐蝕性，易爆的灰塵或氣體的混合物、蒸汽、鹽霧、過潮或滴水等；
b) 異常振動、傾斜、碰撞、沖擊；
c) 環境溫度超出正常使用范圍；
d) 特殊的運輸條件；
e) 特殊的安裝位置和空間限制；
f) 特殊的維護問題；
g) 特殊的工作方式或負載周期，如：沖擊負載；
h) 不平衡的交流電壓或交流系統的電壓與實質正弦波有差異；
i) 異常的諧波電流負載，如由半導體或類似元件控制而引起這種情況。過大的諧波電流會引起過量的損耗和異常的發熱現象；
j) 多繞組變壓器或自耦變壓器的特定負載條件(容量輸出，繞組負載功率因數和繞組電壓)；
k) 勵磁電壓超過額定電壓的110％或額定電壓與額定頻率比值的110％；
l) 在絕緣設計中需要特殊考慮的異常電壓或過電壓情況；
m) 異常磁場；
n) 直流偏磁能力；
o) 具有大電流離相封閉母線的大型變壓器。應注意具有強磁場的大電流離相封閉母線可能在變壓器油箱和外殼以及母線內部產生所不希望的環流。若設計時沒有采取正確的措施，這些環
流產生的損耗會導致溫升過高；
p) 并聯運行。應注意盡管并聯運行不屬于特殊使用條件，但當變壓器與其他變壓器并聯運行
時，建議用戶向制造方說明；
q) 冷卻裝置的布置方式和運行方式；
r) 室內布置的通風要求。
4 選用變壓器的一般原則
4.1 變壓器符合的標準和技術規范
在選用變壓器時，應明確變壓器應符合的標準(國家標準、行業標準、國際標準和國外標準)名稱和代號。
在選用變壓器時，用戶應明確提出變壓器的技術規范和參數，一般應按GB／T 6451、GB／T 10228、JB／T 2426、JB／T 10317、JB／T 10318、JB／T 3837的規定來選擇。如有其他要求，應與制造方協商后在合同中規定。
除例行試驗外，如果要求變壓器重做型式試驗項目、特殊試驗項目、研究性試驗項目，則應在詢價和訂貨時與制造方協商，并在合同中規定。
選用變壓器技術參數，應以變壓器整體的可靠性為基礎，綜合考慮技術參數的先進性和合理性、經濟性，結合運行方式和損耗評價的方式，提出技術經濟指標。同時還要考慮可能對系統安全運行、環保、節材、運輸和安裝空間等方面的影響。
4.6 絕緣水平
絕緣水平應滿足運行中各種過電壓與長期最高工作電壓作用的要求，與絕緣配合有關。油浸式電力變壓器的絕緣水平按GB 1094.3的規定，干式電力變壓器絕緣水平按GB 1094.11的規定。當變壓器與GIS聯接時，應考慮GIS中的隔離開關操作產生快速瞬變過電壓(1VFTO)對變壓器繞組絕緣的影響。
4.7 損耗
電力變壓器損耗應符合GB／T 6451、GB／T 10228、GB 20052、JB／T 2426、JB／T 10317或JB／T 10318的規定。產品損耗水平按JB／T 3837的規定。
注：計算負載損耗時，油浸式電力變壓器參考溫度為75℃，干式電力變壓器參考溫度對各種絕緣系統是不同的，一般取繞組平均溫升加20℃。
4.8 選擇短路阻抗時應符合GB／T 6451、GB／T 10228、JB／T 2426、JB／T 10317或JB／T 10318的要求。
對于高阻抗變壓器，可以設置電抗器。電抗器可以置于油箱內或油箱外。
對于高阻抗變壓器，是為限制過大的短路電流要求而提高短路阻抗的，對110 kV和220 kV城網供電的雙繞組變壓器，其短路阻抗最好分檔，例如：110 kV可分為10.5％、12.5％、14.5％、16.5％、23％；220 kV可分為14％、18％、22％、26％。還應考慮系統電壓調整率和無功補償；對于三繞組變壓器，提高的是高—低及中—低阻抗，高—中阻抗與常規變壓器相同。
選用發電廠用分裂變壓器，應適當增大短路阻抗及容量。
4.12 變壓器的技術參數和制造成本
選用變壓器時，技術參數由變壓器服務的電力系統和運行條件所決定。一些性能方面的技術參數，如負載損耗、短路阻抗、空載損耗、空載電流、冷卻方式、調壓方式等，GB／T 6451、GB／T 10228、JB／T 2426、JB／T 10317或JB／T 10318中已有規定。它們不僅與變壓器的安全運行和經濟運行有關，而且直接影響其制造成本，為了降低變壓器的能耗，或從環保及安全運行角度提出高于標準規定的參數或特殊要求時(如聲級水平、油箱強度、絕緣水平或高海拔)，應考慮制造成本的增加。有關信息見附錄B。
5 技術要求
5.1 一般技術要求
油浸式電力變壓器一般技術要求應符合GB 1094.1和GB／T 6451、JB／T 2426、JB／T 10317、JB／T 10318的規定；干式電力變壓器一般技術要求應符合GB 1094.11和GB／T 10228、JB／T 2426的規定。
5.2 特殊技術要求
如有除5.1之外的特殊要求，應由用戶與制造方協商并在合同中規定。
6 三相系統中變壓器并聯運行
6.1 并聯運行的條件
a) 鐘時序數要嚴格相等；
b) 電壓和電壓比要相同，允許偏差也相同(盡量滿足電壓比在允許偏差范圍內)，調壓范圍與每級電壓要相同；
c) 短路阻抗相同，盡量控制在允許偏差范圍±10％以內，還應注意極限正分接位置短路阻抗與極限負分接位置短路阻抗要分別相同；
d) 容量比在0.5～2之間；
e) 頻率相同。
聯運行是指并聯的各變壓器的兩個繞組，采用同名端子對端子的直接相連方式下的運行。本標準只考慮雙繞組變壓器的并聯運行。
6.2 聯結方法
一般應符合GB／T 13499和本標準附錄C的規定。
7 變壓器的聲級
7.1 聲級水平
變壓器的聲級水平按JB／T 10088的規定。
7.2 環境保護對噪聲的判斷
按GB 12348和GB 3096的規定，間接判斷變壓器噪聲是否符合環境保護的要求。隨著噪聲的降低，變壓器的制造成本也將有所增加。
7.3 聲級測定
變壓器聲級的測量方法按GB／T 1094.10的規定。
8 變壓器熱老化率與壽命
8 變壓器熱老化率與壽命
在外部冷卻空氣為20℃，變壓器以額定電流運行，以某種溫度等級的絕緣材料發生熱老化而損壞時，規定變壓器的壽命一般為20年。
對符合GB 1094設計的油浸式電力變壓器，在繞組熱點溫度為98℃下相對熱老化率為1，此熱點溫度與“在環境溫度為20℃和繞組熱點溫升為78 K下運行”相對應。
對于于式電力變壓器，其環境溫度也為20℃，而熱點溫度取決于絕緣材料的溫度等級，其溫度限值按GB／T 17211的規定。
變壓器的相對熱老化率定義見式(1)：
式中： θh——實際熱點溫度；
θc——額定熱點溫度；
θd——壽命損失加倍率。
θd的取值說明，在額定熱點溫度的基礎上，每增加6℃(油浸式)或10℃(干式)，其熱壽命減少一半，反之增加一倍。
計算壽命損失可參考GB／T 1094.7和GB／T 17211。
9 變壓器組、部件
9.1 分接開關
分接開關應符合GB 10230.1的要求，分接開關的選用應符合GB／T 10230.2的要求。
9.3 油泵
變壓器用油泵應符合JB／T 10112的要求。
9.4 油位計
變壓器用油位計應符合JB／T 10692的要求。
9.6 壓力釋放閥
壓力釋放閥應符合JB／T 7065的要求。
9.7 氣體繼電器
氣體繼電器應符合JB／T 9647的要求。
9.8 油流繼電器
油流繼電器應符合JB／T 8317的要求。
9.9 速動油壓繼電器
速動油壓繼電器應符合JB／T 10430的要求。
9.10 多功能保護裝置
多功能保護裝置應符合JB／T 10428的要求。
9.11 儲油柜
儲油柜應符合JB／T 6484的要求。
9.13 凈油器
凈油器應符合產品技術條件的要求。
9.14 套管
套管應符合GB／T 4109的要求。
9.15 套管式電流互感器
套管式電流互感器分為測量用和保護用兩種。選用時應提出相應的額定值，包括額定一次電流、額定二次電流、額定電流比、準確級、額定輸出等。除非用戶和制造方另有協議規定，額定值應符合GB 1208的規定。
套管式電流互感器選用原則見附錄D。
9.16 蝶閥
變壓器用蝶閥應符合JB／T 5345的要求。
9.17 其他組、部件
變壓器用的其他組、部件的選用應符合相應標準的要求或技術條件的要求。
9.5封閉母線
封閉母線選用時，用戶應向變壓器制造方提供固定法蘭尺寸、封閉母線相間中心距等數據及封閉母線的工作溫度、連接方式等。封閉母線應符合JB／T 9639的要求。
10 標志、起吊、安裝、運輸和貯存
10 標志、起吊、安裝、運輸和貯存
油浸式電力變壓器應符合GB／T 6451、JB／T 2426、JB／T 10317或JB／T 10318的規定，干式電力變壓器應符合GB／T 10228、JB／T 2426的規定，變壓器的安裝項目和要求應符合GBJ 148的規定。
11 制造方應提供的技術文件和圖表
11.1 制造方向設計院提供的技術文件
在技術協議書(訂貨合同)簽訂后，制造方應根據需要在規定時間內向設計院提供工程設計所必須的圖樣和有關技術資料。對已有供貨的產品(不需設計)應在半個月之內提供。供設計院的圖樣和資料主要內容包括如下：
a) 變壓器外型圖。外型圖內容包括：
變壓器總體外型尺寸、主體運輸重量、主要組、部件重量、油總重量、上節油箱或器身吊重、吊高、起吊位置、千斤頂位置、牽引孔位置、軌距或支座位置、基礎尺寸和要求、冷卻器或散熱器布置、套管出線位置和接線端子尺寸、接地端子位置和端子尺寸、梯子位置，連接件(管道法蘭)接口尺寸、其他必要的安裝尺寸；
b) 變壓器銘牌圖或銘牌標志圖；
c) 變壓器本體運輸尺寸圖；
d) 冷卻系統(如果有)控制原理圖和冷卻控制設備接線圖；
e) 主控制箱(如果有)外型圖(安裝圖)；
f) 變壓器二次保護接線安裝圖(必要時提供)；
g) 變壓器二次保護設備接線圖；
h) 變壓器端子箱接線圖；
i) 有載分接開關(如果有)電氣控制接線圖和遙控信號接線圖；
j) 經制造方和用戶協商一致，可以提供的資料(一般僅對特大型產品)有：過勵磁曲線、電容(包括線圈之間和線圈對地)、零序阻抗、聲級水平、變壓器入口電容、勵磁電流諧波分析、變壓器承受短路能力的計算報告或短路試驗報告。
11.2 制造方向用戶提供的技術文件
由制造方向用戶提供的技術文件，在訂貨合同或技術協議書中應明確規定提供文件的數量和有關信息(如收件人、郵寄地址和郵政編碼等)。交接方式一般為郵寄，也可隨產品一同發運。
a) 提供11.1的全部技術文件；
b) 產品合格證書，包括變壓器合格證書、主要組、部件合格證書(如：套管、冷卻器、開關、氣體繼電器、各種溫控器等)；
c) 產品試驗報告。包括變壓器試驗報告(除例行試驗報告外，其他試驗報告提供內容由雙方協商確定)，主要組部件試驗報告；
d) 油浸式電力變壓器油化驗單(如果規定，包括色譜分析)；
e) 變壓器實際使用說明書；
f) 套管安裝使用說明書；
g) 儲油柜安裝使用說明書；
h) 冷卻器或散熱器(如果有)安裝使用說明書；
i) 油面溫控器、電子溫控器、繞組溫控器使用說明書；
j) 壓力釋放閥、速動油壓繼電器、多功能保護裝置使用說明書；
注：如果有要求，應提供整定參數。
k) 有載分接開關或無勵磁分接開關使用說明書；
l) 裝箱單或拆卸一覽表(一般隨產品發運)。
11.3 制造方向用戶提供的主要部件及備件規格圖表(用戶需要時)
a) 冷卻系統簡圖(僅對強迫油循環系統)；
b) 梯子、儲油柜安裝圖；
c) 內部引線走向示意圖和內部接地系統示意圖；
d) 冷卻器安裝圖；
e) 變壓器套管及套管式電流互感器布置示意圖(必要時，用戶與制造方協商)；
f) 主絕緣示意圖(必要時，用戶與制造方協商)；
g) 二次饋線布置圖；
h) 電磁或磁屏蔽布置示意圖。
11.4 對試驗的要求
對變壓器的例行試驗、型式試驗和特殊試驗應符合GB 1094.1或GB 1094.11的要求，試驗內容見JB／T 501。
12 技術協議
12 技術協議
在訂購變壓器時，用戶除與制造方簽訂合同外，如果需要還應同時簽訂技術協議，作為合同的技術附件。附錄E是推薦的技術協議格式。
附錄A (資料性附錄)三相變壓器常用的聯結組
附錄A (資料性附錄)三相變壓器常用的聯結組

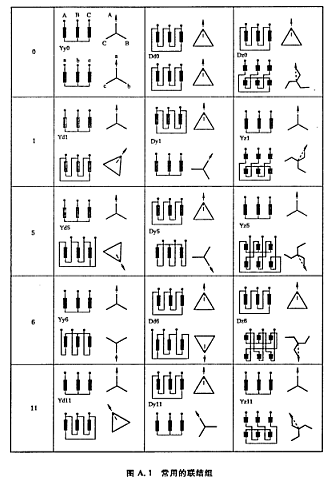

三相變壓器常用的聯結組見圖A.1。
附錄B (資料性附錄)變壓器的主要性能參數與制造成本的關系
B.1 短路阻抗
當負載的功率因數一定時，變壓器的電壓調整率與短路阻抗基本成正比，變壓器的無功損耗與短路阻抗的無功分量成正比。由此短路阻抗小較為適宜。然而，短路電流倍數與短路阻抗成反比，短路阻抗越小，則短路電流倍數越大。當變壓器短路時，繞組會遭受巨大的電動力并產生更高的短路溫升。為了限制短路電流，則希望較大的短路阻抗。
不過，對心式變壓器而言，與正常短路阻抗相比，當取較大的短路阻抗時，就要增加線圈的匝數，即增加了導線重量，或者增大漏磁面積，從而增加了鐵心的重量。由此可見，高阻抗變壓器，要相應增加制造成本。
隨著短路阻抗增大，負載損耗也會相應增大。所以，選擇短路阻抗時要兼顧電動力和制造成本。
壓器主要性能參數的選用，首先應滿足第4章的要求，以保證變壓器的可靠性。其次要考慮提高性能參數的同時變壓器制造成本也將相應增加。
B.3 空載損耗
變壓器的空載損耗主要是鐵心損耗。它由磁滯損耗和渦流損耗組成，前者與導磁材料(如硅鋼、非晶合金)的重量成正比，且與磁密的n次方成正比。而渦流損耗近似與磁密的平方、導磁材料的厚度的平方、頻率的平方和導磁材料的重量成正比，降低空載損耗就要降低磁密，其結果導致導磁材料重量增加?；蛘卟捎酶邔?dǎo)磁、低損耗的導磁材料，或者采用厚度更薄的導磁材料，其結果都導致變壓器制造成本的相應增加。而過薄的硅鋼片又使鐵心的平整度下降，導致鐵心機械強度的降低。
B.4 冷卻裝置布置方式
a) 戶內冷卻裝置水平分體布置，有利于降低噪聲，降低變壓器制造成本，節省土地和建筑面積，是首選方式；
b) 戶內冷卻裝置垂直分體布置，更有利于節省土地和建筑面積，但變壓器油箱將承受較高的壓力，制造成本要比水平分體布置高，同時易滲漏油，運行成本將相應增大。
B.5 冷卻方式
變壓器冷卻裝置通常有冷卻器和散熱器二種形式，若采用散熱器形式可實現多種組合的冷卻方式，其運行成本也較低，也是今后的發展趨勢。
a) 強迫導向油循環風冷變壓器，易出現滲漏、軸承磨損、油流帶電、散熱管道堵塞、冷卻效果下降等現象，造成變壓器可靠性降低、冷卻器檢修頻繁、風險成本和運行成本提高等；
b) 強迫非導向油循環風冷變壓器，制造成本比強迫導向油循環風冷變壓器略高，但不會出現油流帶電現象，運行時油中的雜質也不會進入繞組內部，可靠性較高，風險成本相對導向油循環的要低；
c) 強迫油循環自冷變壓器，制造成本與強迫油循環風冷變壓器相當，但可靠性低、運行成本與上述相比略低，只有變壓器容量較大(大于300 MVA以上)并在噪聲要求較高地區采用；
d) 自然油循環風冷變壓器，制造成本與強迫油循環風冷變壓器相當，但可靠性高，運行成本較低；
e) 全自冷變壓器，制造成本高，但運行維護簡單，可靠性高，運行成本最低；
f) 采用油／水熱交換裝置，適用于冷卻器與變壓器本體上下布置的自然油循環或強迫油循環／強迫水循環風冷變壓器，與采用油／油熱交換裝置相比，其冷卻效率高，可用于超大容量變壓器上，但制造成本、風險成本、運行成本較高。
B.6 調壓方式
調壓方式對變壓器的可靠性、制造成本和運行成本影響非常大，在滿足電網電壓變動范圍的情況下，應優先選用無調壓方式。
a) 有載分接調壓，可靠性差，制造成本和運行成本高，但調壓靈活；
b) 無勵磁調壓，制造成本和運行成本較低；
c) 無調壓結構，可靠性高，制造成本和運行成本低，但無法通過變壓器自身進行調壓，適用于升壓變壓器或電壓較穩定的降壓變壓器。
B.7 調壓部位
自耦變壓器公共繞組中性點側的調壓，對降低制造難度、提高安全可靠性和降低成本有利，雖會造成變壓器低壓繞組電壓的較大變動，但對僅作無功補償作用的獨立低壓回路也無關緊要。通常：
a) 中性點調壓，要求分接開關的絕緣水平低，制造成本低，可靠性高，但對自耦變壓器來說，為變磁通調壓，即高、中、低各繞組的電壓同時調；
b) 線端調壓，其調壓繞組應為獨立布置結構，且分接開關的絕緣水平要求最高，制造成本高，可靠性低；
c) 中部調壓，分接開關的相間絕緣水平要求比中性點調壓的高，與線端調壓的要求相當，制造成本低。但繞組抗短路能力水平低，往往適用于中小型變壓器，風險成本略高；
d) 調壓繞組布置：調壓繞組為獨立布置結構，安匝平衡好，繞組抗短路能力強，但制造成本和過電壓風險高，較適合中性點調壓方式，但對中壓調壓的變壓器應考慮獨立布置結構。對調壓范圍較小的調壓繞組可設置在主繞組內，雖制造成本較低，但對制造工藝要求較高，抗短路能力也較差。
B.8 絕緣水平
變壓器的絕緣水平，原則上應按照國家標準規定的上限數值，以利于提高變壓器運行的安全可靠性。有時，可根據變電站的特殊性和重要性(如地下變電站)以及近期故障情況，適當?shù)靥岣呓^緣水平，以提高變壓器的安全可靠性，但制造成本會相應增加。
B.9 聲級水平
若要求變壓器的聲級水平低于標準值，制造方將采取特殊的設計和措施，例如降低磁密、采用特殊的綁扎或壓緊方法、相應的減振結構、選用低噪聲風扇(機)等，這無疑將導致變壓器制造成本的增加。因此，如果必須選用低噪聲變壓器，應作相應的分析。從經濟上來看，在變壓器安裝地點采取相應的措施(例如安裝隔離墻)或許更合適。
B.10 變壓器的容量、重量、尺寸和性能之間的關系
不同容量的變壓器，在電壓等級、短路阻抗、結構型式、設計原則、導線電流密度和鐵心磁密等相同的情況下，它們之間存在著以下近似關系：
a) 變壓器的容量正比于線性尺寸的4次方；
b) 變壓器有效材料重量正比于容量的3／4次方；
c) 變壓器單位容量消耗的有效材料正比于容量的―1／4次方；
d) 當變壓器的導線電流密度和鐵心磁通密度保持不變時，有效材料中的損耗與重量成正比，即總損耗正比于容量的3／4次方；
e) 變壓器單位容量的損耗正比于容量的―1／4次方；
f) 變壓器的制造成本正比于容量的3／4次方。
由此，從經濟角度看，在同樣的負載條件下，選用單臺大容量變壓器比用數臺小容量變壓器經濟得多。
附錄C (資料性附錄)變壓器并聯運行的聯結方法
附錄C (資料性附錄)變壓器并聯運行的聯結方法
變壓器并聯運行的聯結方法應符合如下要求：
a) 具有相同的相位關系(即在矢量圖中，具有相同的鐘時序數)的各變壓器，可將各自的一次側和二次側同符號標志端子連接在一起，作并聯運行；
b) 若鐘時序數不同，從變壓器并聯運行可靠性看，有如下聯結方法(見圖C.1)：
組1：鐘時序數為0、4和8；
組2：鐘時序數為6、10和2；
組3：鐘時序數為1和5；
組4：鐘時序數為7和11；

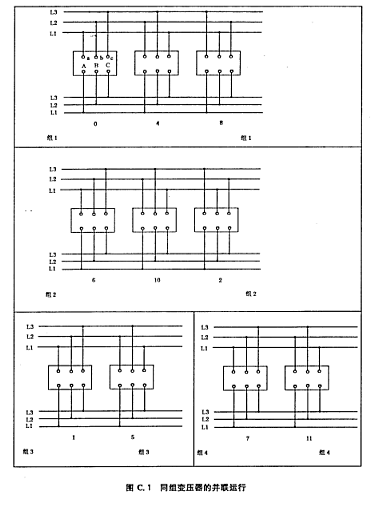

c) 在實際平衡負載條件下，屬于同組的兩臺變壓器可并聯運行，如圖C.1；

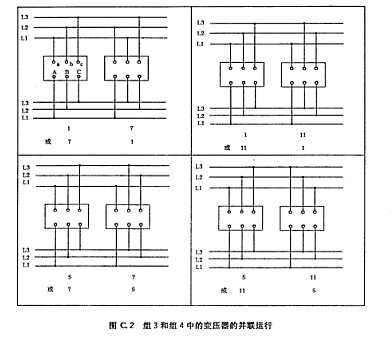

d) 如果一臺變壓器的相序與另一臺剛好相反，則組3中的變壓器與組4中的變壓器并聯運行，如圖C.2；
e) 不同組的兩臺變壓器是不能并聯運行的。如：
組1與組2或組3與組4；
組2與組1或組3與組4；
組3與組1或組2；
組4與組1或組2。
附錄D (資料性附錄)套管式電流互感器選用導則
D.3 保護用套管式電流互感器的準確限值系數
保護用套管式電流互感器的準確限值系數的標準值為：10、15、20和30。
推薦600 A及以上互感器選用20或20以上；200 A及以下選10；300 A～500 A選15。有特殊需要時，由用戶和制造方協商規定。
注：對于某些特殊情況，為降低保護級的準確限值系數，可選取比按變壓器容量計算出的額定一次電流大的電流比。例如：一臺變壓器，按容量計算選用電流比300／5A，按短路電流計算準確限值系數10P40，可選取600／5 A、10P20，但測量級(如果有)電流比仍為300／5 A。
D.4 套管式電流互感器的額定輸出
套管式電流互感器額定輸出標準值為：10 VA、15 VA、20 VA、25 VA、30 VA、40 vA、50 VA、60 VA和80 VA。
注：按GB 1208的規定，測量用電流互感器的準確級(0.2、0.5、1)誤差限值規定的二次輸出范圍為25％～100％額定輸出。因此，如果額定輸出選得大，而實際運行時的負荷可能小于25％額定輸出，此時所規定的準確級則達不到。這說明額定輸出不是越大越好。因此，應根據使用要求確定其容量，不易過大，對于40 VA、50 VA、60 VA和80 VA的電流互感器盡量不采用。
D.5 多電流比套管式電流互感器的性能額定值
除制造方和用戶另有協商規定外，多電流比套管式電流互感器性能額定值是以其最大電流比時規定的，其余電流則不做規定。例如：300―600―1 200／1 A、50 VA、0.5級，是指在1 200／1 A時滿足50 VA0.5級要求。而300／1 A、600／1 A時準確級和額定輸出應由制造方設計決定，但應盡量保證其為標準值。
對雙電流比套管式電流互感器，推薦的性能額定值見表D.1和表D.2。
注：套管式電流互感器改變電流比只能在二次繞組抽中間頭。這就意味著改變了額定安匝。因而其準確級、額定輸出和準確限值系數都要改變。如果按抽頭電流比滿足規定的準確級及其他參數，則滿匝數電流比，即最高電流比的性能要比抽頭電流比高，使用上不經濟。
D.6 套管式電流互感器的短時熱電流
套管式電流互感器的短時熱電流一般不作規定。但當變壓器額定一次電流小，而系統短路電流很大時，應由用戶和制造方協商確定，以免套管式電流互感器導線短時電流密度過大。
注：套管式電流互感器，因其環境溫度就是變壓器油的溫度，允許溫升很小，故其二次繞組導線截面較大，短時熱電流允許值較高，絕大多數情況下都能滿足短路事故的要求，故可不規定其短時熱電流值。至于套管式電流互感器動穩定性能，因其沒有一次繞組，環形二次繞組的電動力很小，可不規定。
表D.1 66 kV、110 kV側套管式電流互感器推薦的性能參數額定值
電流比／A |
測量準確級與額定輸出 |
保護準確級與額定輸出 |
|||
100—200／5 |
100／5 200／5 |
不規定 3.0 20 VA |
不規定 10P10 20 VA |
||
150一300／5 |
150／5 300／5 |
3.0 20 VA 1.0 20 VA |
10P10 20 VA 10P15 20 VA |
||
200—400／5 |
200／5 400／5 |
3.0 20 VA 1.0 20 VA |
10P10 20 VA 10P15 20 VA |
||
250—500／5 |
250／5 500／5 |
3.0 20 VA 1.0 20 VA |
10P10 20 VA 10P15 20 VA |
||
300--600／5 |
300／5 600／5 |
1.0 20 VA O.5 20 VA |
10P15 20 VA 5P20 30 VA |
||
400--800／5 |
400／5 800／5 |
1.O 20 VA 0.5 30 VA |
10P15 20 VA 5P20 30 VA |
||
500一1 000／5 |
500／5 1 000／5 |
1.O 20 VA O.5 40 VA |
10P15 20 VA 5P20 40 VA |
||
600一1 200／5 |
600／5 1 200／5 |
0.5 20 VA 0.2 40 VA |
5P20 30 VA 5P20 60 VA |
||
750—1 500／5 |
750／5 1 500／5 |
0.5 30 VA O.2 50 VA |
5P20 40 VA 5P20 50 VA |
||
表D.2 220 kV側套管式電流互感器推薦的性能參數額定值
電流比／A |
測量準確級與額定輸出 |
保護準確級與額定輸出 |
|
100一200／5 |
l00／5 200／5 |
不規定 3.0 20 VA |
不規定 10P10 20 VA |
150一300／5 |
150／5 30015 |
3.0 20 VA 1.0 20 VA |
10P10 20 VA 10P15 20 VA |
200--400／5 |
200／5 400／5 |
3.0 20 VA 1.O 20 VA |
10P10 20 VA 10P15 20 VA |
250--500／5 |
250／5 500／5 |
3.0 20 VA 1.O 20 VA |
10P10 20 VA 10P15 20 VA |
300--600／5 |
300／5 600／5 |
1.0 20 VA 0.5 20 VA |
10P15 20 VA 5P20 30 VA |
400--800／5 |
400／5 800／5 |
1.0 20 VA 0.5 30 VA |
10P15 20 VA 5P20 30 VA |
500—1 000／5 |
500／5 1 000／5 |
1.0 30 VA 0.5 40 VA |
10P15 20 VA 5P20 40 VA |
600一1 200／5 |
600／5 1 200／5 |
0.5 20 VA 0.2 40 VA |
5P20 30 VA 5P20 40 VA |
750—1 500／5 |
750／5 1 500／5 |
0.5 20 VA O.2 40 VA |
5P20 30 VA 5P20 50 VA |
1 000一2 000／5 |
1 000／5 2 000／5 |
O.5 30 VA 0.2 50 VA |
5P20 40 VA 5P20 50 VA |
注：表D.1、表D.2也適用二次電流為1 A的互感器，但其額定輸出可以減小。
附錄E (資料性附錄)技術協議書的內容
E.3 并聯運行
若要求與現有變壓器并聯運行，應予以說明，并給出現有變壓器的下列數據：
――額定容量(kVA)：
――額定電壓比：
――除主分接外的其他分接的電壓比：
――額定電流下，主分接上的負載損耗(校正到相應的參考溫度，kW)：
――如果帶分接繞組的分接范圍超過士5％時，主分接和至少兩個極限分接上的短路阻抗：
――聯結圖或聯結組標號：
E.4 其他
本協議自雙方簽字并蓋章后生效，并與合同具有同等法律效力。
甲 方 乙 方
名 稱：
地 址：
郵 編：
電 話：
E - mail：
傳 真：
代表簽字：
日 期：
