GB 50584-2010 煤氣余壓發電裝置技術規范 （完整版）
1 總 則
1.0.1為了在煤氣余壓發電裝置的設計、制造、施工、維護中認真貫徹國家的節能減排政策，統一技術要求，做到安全可靠、技術先進、經濟合理，制定本規范。
1.0.2 本規范適用于新建、改建和擴建的煉鐵爐頂煤氣壓力不小于0.08MPa煤氣余壓發電裝置的設計、制造、施工、維護。
1.0.3煤氣余壓發電裝置的設計、制造、施工、維護除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 煤氣余壓發電裝置 top gas pressure recovery turbine
利用煉鐵副產煤氣壓力與用戶壓力的壓差、溫差所具有的能量，通過膨脹透平予以回收，從而驅動發電機發電的裝置，簡稱TRT裝置。
2.0.2 爐頂壓力 top pressure
爐頂空間的煤氣壓力。
2.0.3 雙吸入 double suction type
氣流由葉輪兩側進入透平。
2.0.4 動葉 rotary blade
安裝在轉子上的葉片。
2.0.5 靜葉 stationary blade
安裝在透平定子或機殼上的葉片。
2.0.6 可調靜葉 variable stator blade
角度能夠進行調節的靜葉片，以控制爐頂壓力。
2.0.7 臨界轉速 critical speed
與轉子振動的固有頻率相等的轉速，根據彎振（轉子旋轉時，與軸線垂直方向的振動）時不同的振型，有第一階臨界轉速、第二階臨界轉速等。
2.0.8 剛性軸 rigid shaft
工作轉速低于第一階臨界轉速的軸。
2.0.9 柔性軸 flexible shaft
工作轉速高于第一階臨界轉速的軸。
2.0.10 動平衡 dynamic balancing
調整旋轉件的質量分布，使其在旋轉狀態下測得的力與力偶不平衡量小于允許范圍的工藝過程。
2.0.11 高速動平衡 fast speed dynamic balancing
旋轉件在轉速大于或等于3000r/min時測定的動平衡。
2.0.12 危急遮斷器 emergency breaker
當轉子轉數達到超速設定值時，立即能觸發超速保護系統的控制或遮斷的部件。
2.0.13 盤車裝置 turning gear
啟動前或停機后用手動、電動或其他方法使轉子緩慢轉動的裝置。
2.0.14 緊急切斷閥 instant shut-off value
當TRT裝置運行發生事故，能迅速切斷入口氣源的閥門。：
2.0.15 旁通快開閥 by-pass fast shut-on value
當TRT裝置事故停機時，能迅速打開TRT設備旁路的閥門。
2.0.16 啟動閥 start-up value
控制TRT裝置啟動運行的流量調節控制閥門。
2.0.17 可靠隔斷裝置 curtain appliance
系統無異常情況處于關閉、封止?fàn)顟B(tài)時，在介質設計壓力的允許承受范圍內，具有煤氣不會泄漏到被隔離區域功能的裝置。
2.0.18 閥臺 hydraulic oil control appliance
液壓系統中控制某個閥門或某個單體設施的集合體。
2.0.19 現場總線控制系統 field-bus control system
基于現場總線及智能化儀表的控制系統，簡稱FCS系統。
2.0.20 無刷勵磁機 brushless exciter
一臺帶有勵磁機及與同步電機同軸的旋轉整流器的交流勵磁機，其輸出不經過滑環或電刷，而直接與同步電機的勵磁繞組相連接。
3 總平面布置
4 工藝設施
5 煤氣余壓發電設備
6 電力設施
7 過程檢測及控制
8 輔助設施
9 安全與環保
10 安裝驗收及調試開車
附錄A TRT系統過程檢測、報警及連鎖項目一覽表
附錄A TRT系統過程檢測、報警及連鎖項目一覽表

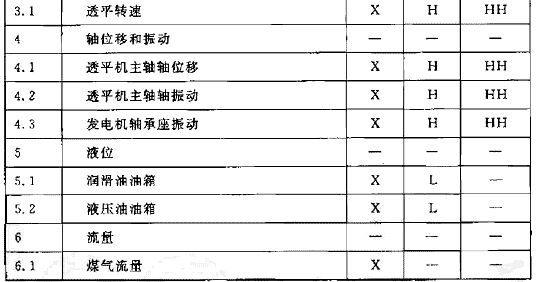

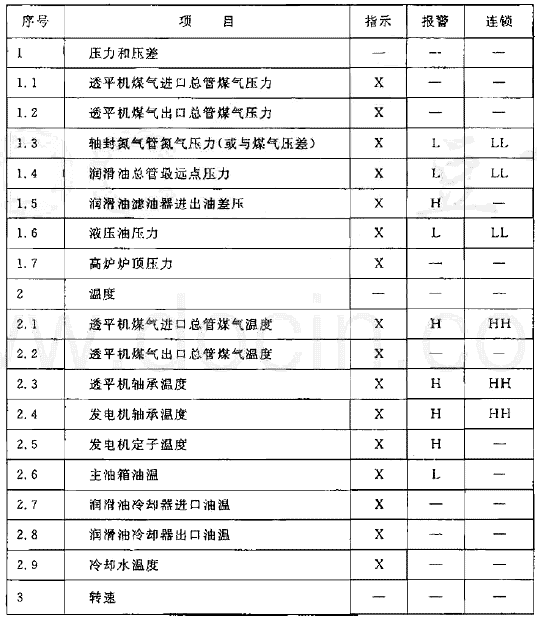

表A TRT系統過程檢測、報警及連鎖項目一覽表
注：1 X-要求項目；H-指標為高值；L-指標為低值；HH-指標為高高值；LL-指標為低低值；連鎖指透平機停機連鎖。
2 表中的高爐爐頂壓力是由爐頂系統傳至TRT系統的模擬信號，信號類型為4mADC～20mADC，傳遞方式宜采用硬接線的方式。
3 表中流過透平機的煤氣流量宜以4mADC～20mADC的信號模式、硬接線的方式傳至爐頂系統。
附錄B 工作地點噪聲聲級衛生限值
附錄B 工作地點噪聲聲級衛生限值

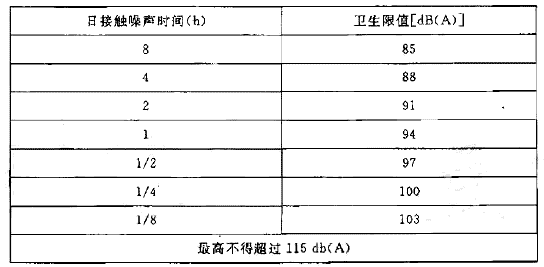

表B-1 工作地點噪聲聲級衛生限值

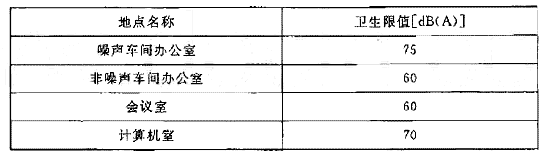

表B-2 非噪聲工作地點噪聲聲級衛生限值
