GB-T 14285-2006 繼電保護和安全自動裝置技術規程 （完整版）
1 范圍
1 范圍
本標準規定了電力系統繼電保護和安全自動裝置的科研、設計、制造、試驗、施工和運行等有關部門共同遵守的基本準則。
本標準適用于3 kV及以上電壓電力系統中電力設備和線路的繼電保護和安全自動裝置。
2 規范性引用文件
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB／T 7409.1～7409.3 同步電機勵磁系統(GB／T 7409.1―1997，idt IEC 60034-16-1：1991，GB／T 7409.2―1997，idt IEC 60034-16-2：1991；GB／T 7409.3―1997)
GB／T 14598.9 電氣繼電器 第22-3部分：量度繼電器和保護裝置的電氣騷擾試驗 輻射電磁場騷擾試驗(GB／T 14598.9―2002，IEC 60255-22-3：2000，IDT)
GB／T 14598.10 電氣繼電器 第22部分：量度繼電器和保護裝置的電氣干擾試驗 第4篇：快速瞬變干擾試驗(GB／T 14598.10―1996，idt IEC 60255-22-4：1992)
GB／T 14598.13 量度繼電器和保護裝置的電氣干擾試驗 第l部分：l MHz脈沖群干擾試驗(GB／T 14598.13―1998，eqv IEC 60255-22-1：1988)
GB／T 14598.14 量度繼電器和保護裝置的電氣干擾試驗 第2部分：靜電放電試驗(GB／T 14598.14 1998，idt IEC 60255-22-2：1996)
GB 16847 保護用電流互感器暫態特性技術要求(GB 16847―1997，idt IEC 60044-6：1992)
DL／T 553 220 kV～500 kV電力系統故障動態記錄技術準則
DL／T 667 遠動設備及系統 第5部分：傳輸規約 第103篇：繼電保護設備信息接口配套標準(idt IEC 60870-5-103)
DL／T 723 電力系統安全穩定控制技術導則
DL 755 電力系統安全穩定導則
DL／T 866 電流互感器和電壓互感器選擇和計算導則
IEC 60044-7 互感器 第7部分：電子電壓互感器
IEC 60044-8 互感器 第8部分：電子電流互感器
IEC 60255-24 電氣繼電器 第24部分：電力系統暫態數據交換(COMTRATE)一般格式
IEC 60255-26 量度繼電器和保護設備 第26部分：量度繼電器和保護設備的電磁兼容要求
3 總則
3.1 電力系統繼電保護和安全自動裝置的功能是在合理的電網結構前提下，保證電力系統和電力設備的安全運行。
3.2 繼電保護和安全自動裝置應符合可靠性、選擇性、靈敏性和速動性的要求。當確定其配置和構成方案時，應綜合考慮以下幾個方面，并結合具體情況，處理好上述四性的關系：
a) 電力設備和電力網的結構特點和運行特點；
b) 故障出現的概率和可能造成的后果；
1
c) 電力系統的近期發展規劃；
d) 相關專業的技術發展?fàn)顩r；
e) 經濟上的合理性；
f) 國內和國外的經驗。
3.3 繼電保護和安全自動裝置是保障電力系統安全、穩定運行不可或缺的重要設備。確定電力網結構、廠站主接線和運行方式時，必須與繼電保護和安全自動裝置的配置統籌考慮，合理安排。
繼電保護和安全自動裝置的配置要滿足電力網結構和廠站主接線的要求，并考慮電力網和廠站運行方式的靈活性。
對導致繼電保護和安全自動裝置不能保證電力系統安全運行的電力網結構形式、廠站主接線形式、變壓器接線方式和運行方式，應限制使用。
3.4 在確定繼電保護和安全自動裝置的配置方案時，應優先選用具有成熟運行經驗的數字式裝置。
3.5 應根據審定的電力系統設計或?qū)彾ǖ南到y(tǒng)接線圖及要求，進行繼電保護和安全自動裝置的系統沒計。在系統設計中，除新建部分外，還應包括對原有系統繼電保護和安全自動裝置不符合要求部分的改造方案。
為便于運行管理和有利于性能配合，同一電力網或同一廠站內的繼電保護和安全自動裝置的型式、品種不宜過多。
3.6 電力系統中，各電力設備和線路的原有繼電保護和安全自動裝置，凡不能滿足技術和運行要求的，應逐步進行改造。
3.7 設計安裝的繼電保護和安全自動裝置應與一次系統同步投運。
3.8 繼電保護和安全自動裝置的新產品，應按國家規定的要求和程序進行檢測或鑒定，合格后.方可推廣使用。設計、運行單位應積極創造條件支持新產品的試用。
4 繼電保護
5 安全自動裝置
6 對相關回路及設備的要求
附 錄 A
附 錄 A(規范性附錄)短路保護的最小靈敏系數

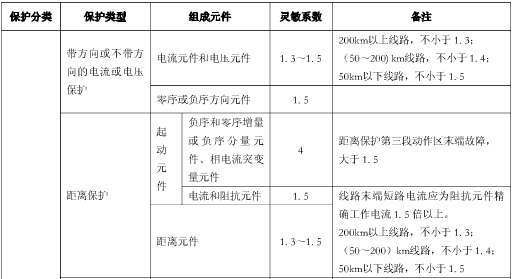

表A.1 短路保護的最小靈敏系數

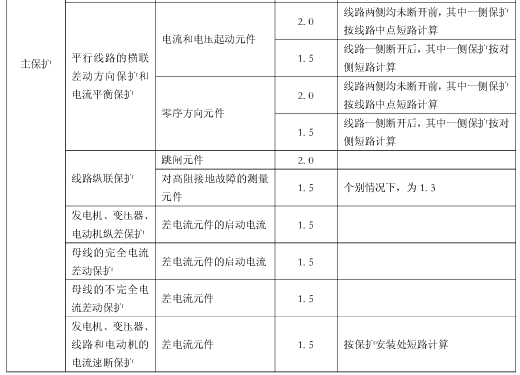

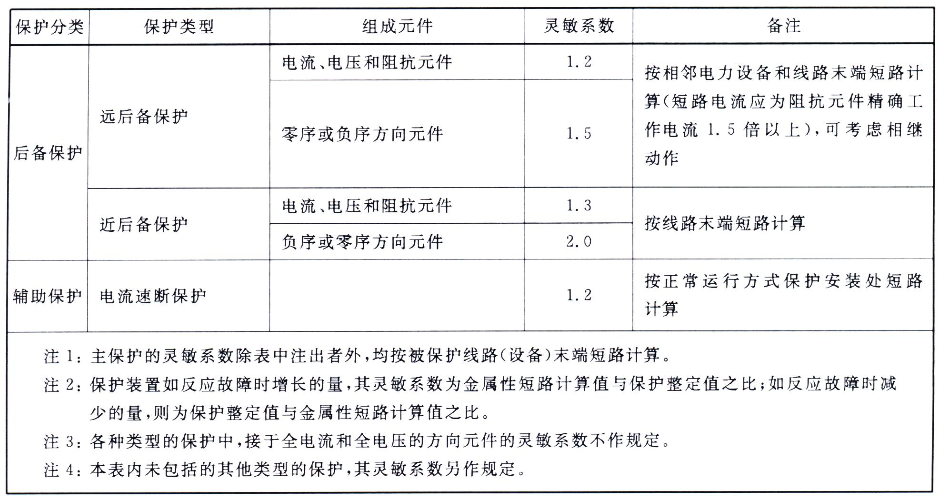

表A.1(續)
附 錄 B
B.1 外殼端口抗擾度試驗(如表B.1)

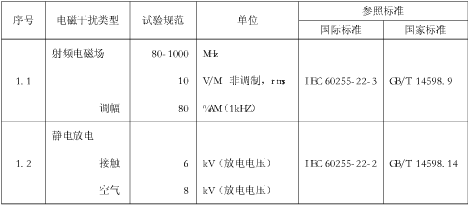

表B.1 外殼端口抗擾度實驗

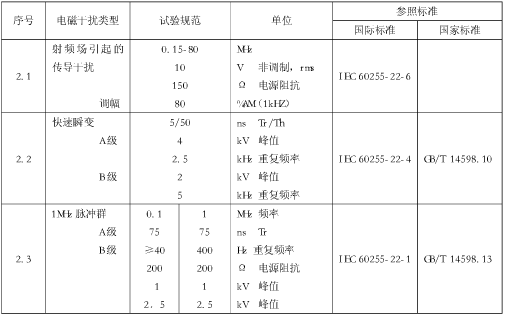

B.2 電源端口抗擾度試驗(如表B.2)

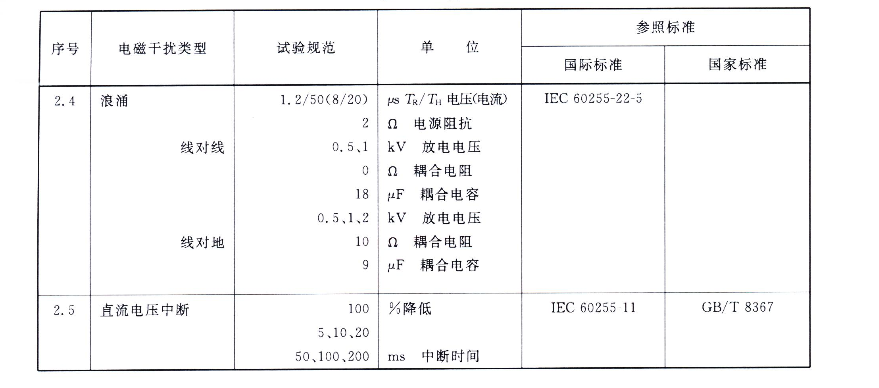

表B.2 電源端口抗擾度試驗
表B.2(續)
B.3 通信端口抗擾度試驗(如表B.3)

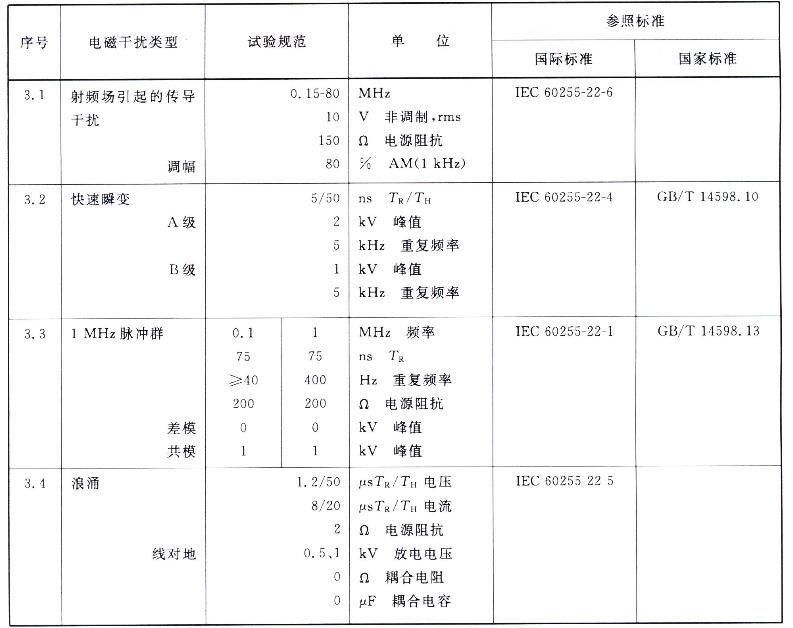

表B.3 通信端口抗擾度試驗
B.4 輸入和輸出端口抗擾度試驗(如表B.4)

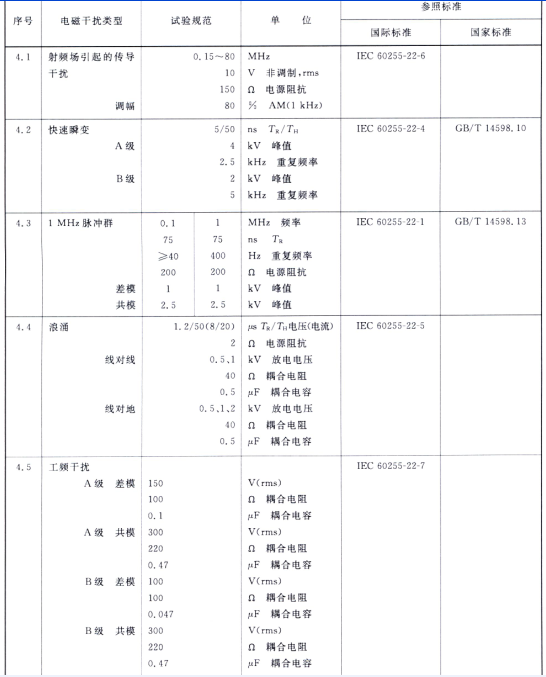

表B.4 輸入和輸出端口抗擾度試驗
B.5 功能接地端口抗擾度試驗(如表B.5)

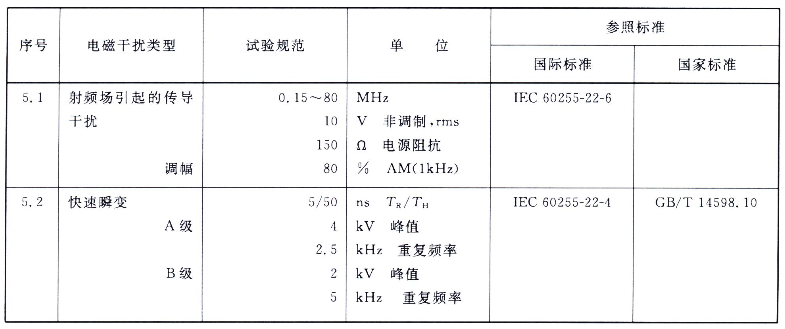

表B.5 功能接地端口抗擾度試驗
