GBT 16895.10-2010 低壓電氣裝置 （完整版）
440.1 范圍
440.1 范圍
本部分規定了對由于各種原因產生的電壓騷擾和電磁騷擾，電氣裝置的安全要求。
本部分不適用于共用配電系統或此系統的發電和輸電（見GB/T 16895.1的“范圍”），盡管此騷擾可在電氣裝置內部或電氣裝置之間通過電源系統傳導。
440.2 規范性引用文件
440.2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 156―2007 標準電壓(IEC 60038：2002，MOD)
GB/T 2900.57―2008 電工術語 發電、輸電及配電 運行(IEC 60050-604：1987，MOD)
GB 4943 信息技術設備的安全(GB 4943―2001，idt IEC 60950-1：1999)
GB/T 13870.1―2008 電流對人和家畜的效應 第1部分：通用部分(IEC 60479-1：2005，IDT)
GB/T 16895.1 低壓電氣裝置 第1部分：基本原則、一般特性評估和定義(GB/T 16895.1―2008，IEC 60364-1：2005，IDT)
GB 16895.3―2004 建筑物電氣裝置 第5-54部分：電氣設備的選擇和安裝 接地配置、保護導體和保護聯結導體(IEC 60364-5-54：2002，IDT)
GB/T 16935.1―2008 低壓系統內設備的絕緣配合 第1部分：原理、要求和試驗(IEC 60664：2007，IDT)
GB/T 17799.1 電磁兼容 通用標準 居住、商業和輕工業環境中的抗擾度試驗(GB/T 17799.1―1999，idt IEC 61000-6-1：1997)
GB/T 17799.2 電磁兼容 通用標準 工業環境中的抗擾度試驗(GB/T 17799.2―2003，
IEC 61000-6-2：1999，IDT)
GB/T 17799.3 電磁兼容 通用標準 居住、商業和輕工業環境中的發射標準(GB 17799.3―2001，idt IEC 61000-6-3：1996)
GB/T 17799.4 電磁兼容 通用標準 工業環境中的發射標準(GB 17799.4―2001，idt
IEC 61000-6-4：1997)
GB/Z 18039.1―2000 電磁兼容 環境 電磁環境的分類(idt IEC 61000-2-5：1996)
GB/T 18802（全系列） 低壓配電系統的電涌保護器(SPD)（idt IEC 61643(全系列)）
GB 19212.5 電力變壓器、電源裝置和類似產品的安全 第5部分：一般用途隔離變壓器的特殊要求(GB 19212.5―2006，IEC 61558-2-4：1997，MOD)
GB 19212.7 電力變壓器、電源裝置和類似產品的安全 第7部分：一般用途安全隔離變壓器的特殊要求(GB 19212.7―2006，IEC 61558-2-6：1997，MOD)
GB 19212.16 電力變壓器、電源裝置和類似產品的安全 第16部分：醫療場所供電用隔離變壓器的特殊要求(GB 19212.16―2005，IEC 61558-2-15：1999，MOD)
GB/T 21714.1 雷電防護 第1部分：總則(GB/T 21714.1―2008，IEC 62305-1：2005，IDT)
GB/T 21714.3 雷電防護 第3部分：建筑物的物理?yè)p壞和生命危險(GB/T 21714.3―2008，IEC 62305-3：2006，IDT)
GB/T 21714.4 雷電防護 第4部分：建筑物內電氣和電子系統(GB/T 21714.4―2008，
IEC 62305-4：2006，IDT)
IEC 60364-4-41：2005 建筑物電氣裝置 第4-41部分：安全防護 電擊防護
IEC 61936-1 1 kV以上交流電力裝置 第1部分：通則
441 （暫空）
$441 （暫空）
442 因高壓系統接地故障和低壓系統故障引起的低壓裝置暫時過電壓的防護
442.3 TN和TT系統中性導體中斷時的工頻應力電壓
應注意，當多相系統中的中性導體中斷時，額定電壓為線導體對中性導體之間電壓的基本絕緣、雙重絕緣、加強絕緣以及器件可能暫時承受線電壓。此應力電壓能高達
。
442.4 配出中性導體的IT系統發生接地故障時的工頻應力電壓
應注意，IT系統中某一線導體非正常地接地，額定電壓為線導體對中性導體之間電壓的絕緣或器件可能暫時承受線電壓。此應力電壓能高達
。
442.5 線導體與中性導體之間發生短路時的工頻應力電壓
應注意，低壓裝置中發生某一線導體與中性導體之間短路時，其他線導體與中性導體之間電壓在5 s內能高達1.45×U0。
443 大氣過電壓或操作過電壓保護
443.1 一般規則
本條規定了裝置對配電系統引入的大氣瞬態過電壓的保護和操作過電壓的保護。
通常，操作過電壓低于大氣過電壓，因此，防止大氣過電壓的要求一般地包括操作過電壓的保護。
注1：測量統計評估表明，對于高于過電壓類別Ⅱ水平的設備，操作過電壓的危險性低，見443.2。
應考慮以下幾點：在裝置的電源進線端可能出現的過電壓；當?shù)氐念A(yù)期雷擊水平；電涌保護器的位置和特性；考慮的目的是使由于過電壓侵入引發事故的可能性降低到人員和財產的安全以及公共設施所期望的不間斷供電允許的水平。
瞬態過電壓值取決于供配電系統的類型（地下或架空），在裝置的供電端上級裝有電涌保護器的可能性和供配電系統的電壓等級。
本條對固有抑制或保護抑制過電壓保護提供指導。如未按照本條要求提供過電壓保護，則不能保證絕緣配合，應對過電壓的危險做出評估。
本條不適用于直接雷擊或附近雷擊的過電壓情況。直接雷擊引起的瞬態過電壓保護，適用GB/T 21714.1、GB/T 21714.3、GB/T 21714.4和GB/T 18802系列標準。本條不包括數據傳輸系統過電壓。
注2：關于瞬態大氣過電壓，在接地和不接地系統之間未予區別。
注3：裝置外部產生的和電網傳輸?shù)牟僮鬟^(guò)電壓在考慮中。
注4：過電壓引起的危險見GB/T 21714.2。
443.4 設備要求的耐沖擊電壓
設備的選擇應保證其額定耐沖擊電壓值不低于表44.B中所列的耐沖擊電壓要求值。產品標準委員會有責任在相關標準中提出按GB/T 16935.1規定的額定耐沖擊電壓要求。
表44.B 要求設備的額定耐沖擊電壓值
裝置標稱電壓a V |
要求的耐沖擊電壓值 kVb |
||||
三相系統 |
帶中間點的單相系統 |
裝置電源進線端的設備（耐沖擊類別Ⅳ） |
配電設備和終端回路（耐沖擊類別Ⅲ） |
用電器具（耐沖擊類別Ⅱ） |
有特殊保護的設備(耐沖擊類別Ⅰ) |
— |
120～240 |
4 |
2.5 |
1.5 |
0.8 |
230/400 |
6 |
4 |
2.5 |
1.5 |
|
400/690 |
8 |
6 |
4 |
2.5 |
|
1 000 |
12 |
8 |
6 |
4 |
|
a 依據GB/T 156。 b 耐沖擊電壓是呈現于帶電導體與PE線之間。 |
|||||
444 防止電磁影響的措施
444.1 通則
444提出降低電磁騷擾的基本建議。電磁干擾(EMI)可能騷擾或損壞信息技術系統、信息技術設備及有電子器件或電路的設備。由于雷擊、開關操作、短路和其他電磁現象產生的電流可引起過電壓和電磁干擾。
以下的效應是最嚴重：
――存在較大的金屬閉環的；和
――不同的布線系統沿同路由敷設，例如，同一建筑物內的電源的和信息技術的設備布線系統。
感應電壓值取決于干擾電流的變化率（di/dt）和閉環大小。
承載大電流且有較高電流的變化率（di/dt）的電力電纜（例如，電梯起動電流或可控整流電流），使信息技術系統電纜感應過電壓，該過電壓可影響或危及信息技術設備或類似的電氣設備。
醫療房間內或鄰近的電氣裝置產生的電場和磁場能干擾醫療電氣設備。
本條為建筑物建筑師、建筑物電氣裝置的設計者與安裝者提供一些限制電磁影響概念性信息。此處主要考慮的是降低可能造成騷擾的這些影響。
444.2（暫空）
445 欠電壓保護
附錄A （資料性附錄）有關442.1和442.2的注釋說明
A442.1 通則
本附錄規定了因高壓系統的接地故障而在低壓系統中對人員和設備提供安全措施。
以不同電壓運行的系統間的故障，是指那些可能發生在變電所高壓側的故障，該變電所運行于較高電壓的配電系統向低壓系統供電。此故障產生的故障電流流經與變電所外露可導電部分相接的接地極。
故障電流的大小取決于故障環路的阻抗，即取決于高壓系統中性點如何接地的。
流經與變電所外露可導電部分相連的接地極的電流，引起變電所外露可導電部分對地電位的升高，這個電位的高低受以下因素影響：
――故障電流的大??；
――變電所外露可導電部分的接地極電阻。
故障電壓可能高達數千伏，取決于裝置接地系統接地類型，它可引起：
――接地的低壓系統外露可導電部分對地電位的普遍升高，可導致故障和接觸電壓升高；
――接地的低壓系統對地電位的普遍升高，可引起低壓設備的絕緣擊穿。
切斷高壓系統中的故障通常比切斷低壓系統中的故障有更長的時間，因繼電器需要有延時，以避免瞬態時的誤動作。高壓開關設備的動作時間比低壓開關設備的動作時間長。這就意味著，低壓系統外露可導電部分上的故障電壓和相對應的接觸電壓的持續時間，會比低壓裝置規范中規定的時間長。
變電所或用戶裝置的低壓系統中，可能還有絕緣被擊穿的危險。保護電器在瞬態恢復電壓異常情況下動作，可能難于切斷電路，甚至不能切斷電路。
應考慮高壓系統的以下故障條件：
――有效接地的高壓系統
這類系統包括中性點直接接地的或中性點經低阻抗接地的系統，接地故障都由保護設備在合理的短時間內予以消除。
在負荷側變電所中考慮中性點不接地。
通常，電容電流忽略不計。
――對地絕緣的高壓系統
僅考慮由高壓帶電部分與變電所外露可導電部分之間的第一次接地故障形成的單一故障。故障引起的電容電流是否切斷，取決于電容電流大小和其保護系統。
――帶有消弧線圈的高壓系統
在相關的變電所中不設置消弧線圈。
當高壓系統的接地故障發生在高壓導體與變電所外露可導電部分之間，只產生較小的故障電流（殘余電流通常為幾十安培），殘余電流可持續較長時間。
A442.2 高壓系統接地故障時低壓系統的過電壓
圖44.A2推導于GB/T 13870.1―2008圖20的曲線C2和同時在IEC 61936-1中它也是作為經過實踐驗證的一個規定。
在探討故障電壓值時，宜考慮以下因素：
a) 高壓系統接地故障低風險；
b) 只要等電位聯結符合IEC 60364-4-41的411.3.1.2的要求，并在用戶裝置或其他地方設有重復接地，接觸電壓通常低于故障電壓的。
由ITU-T(國際電信聯盟電信標準局)給出的自動切斷時間與故障電壓的對應關系：0.2 s時為650 V；大于0.2 s時為430 V。其值僅略高于圖44.A2所示的值。
附錄B 資料性附錄SPD應用在架空線上過電壓抑制的導則
附錄B 資料性附錄SPD應用在架空線上過電壓抑制的導則
在443.3.2.1所列條件并按照注1的說明，對過電壓水平的保護抑制可通過在裝置中直接安裝電涌保護器，或經電網運行管理者的同意，在供配電網的架空線上安裝電涌保護器來實現。
例如，可以采取以下措施：
a) 如果是架空供配電網，應在電網的結點，尤其在每個長度超過500 m的線路末端安裝過電壓防護。沿供配電線路每隔500 m就應安裝過電壓保護器件。過電壓保護器件之間的距離應小于1 000 m。
b) 如果供配電網中部分為架空線路，部分為地下線路，在架空電網應按照上述a）進行過電壓防護，并應在架空線與地下電纜的轉接點處進行過電壓防護。
c) 在TN配電網供電的電氣裝置中，在由自動切斷電源為間接接觸提供保護處，連接到線導體的過電壓保護器件的接地導體與PEN導體或PE導體連接。
d) 在TT配電網供電的電氣裝置中，在由自動切斷電源為間接接觸提供保護處，為相導體和中性導體設置過電壓保護器件。在供電網的中性導體有效地接地處，中性導體上過電壓保護器件是不必要的。
表B.1 IT系統可能發生的不同情況(考慮了低壓裝置中的第一次故障)
附錄C （規范性附錄）對約定長度d的確定
附錄C （規范性附錄）對約定長度d的確定

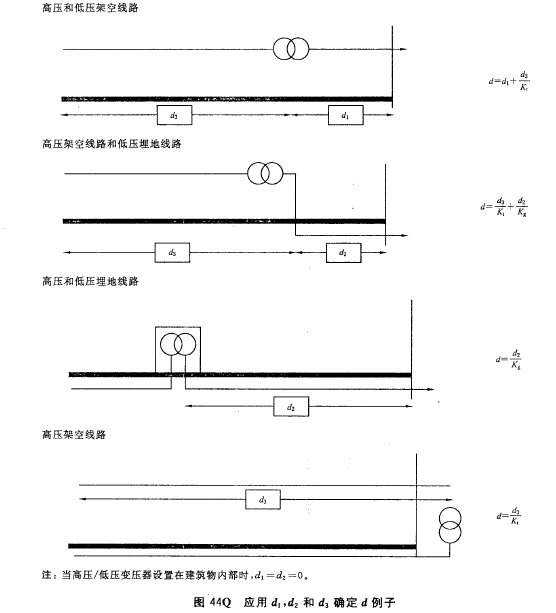

在低電壓配電線路的結構中，其接地，絕緣水平和考慮到感應耦合以及電阻耦合的現象將導致d值的不同的選擇。下面推薦的計算方法，通常為最不利的情況。
注：此簡化方法基于IEC 62305-2。
通常d值不大于1 km，
式中 d1――低壓架空供電線路到建筑物的長度，不大于1 km；
d2――建筑物低壓地下非屏蔽線路的長度，不大于1 km；
d3――建筑物高壓架空供電線路的長度，不大于1 km。
高壓地下供電線路的長度可以忽略。
帶屏蔽的低壓地下線路的長度可以忽略。
Kg=4是基于架空線和地下非屏蔽線纜間的雷擊影響比率減少系數，系在土壤電阻系數為250 Ωm條件下計算求得。
Kt=4是變壓器的典型遞減系數。
